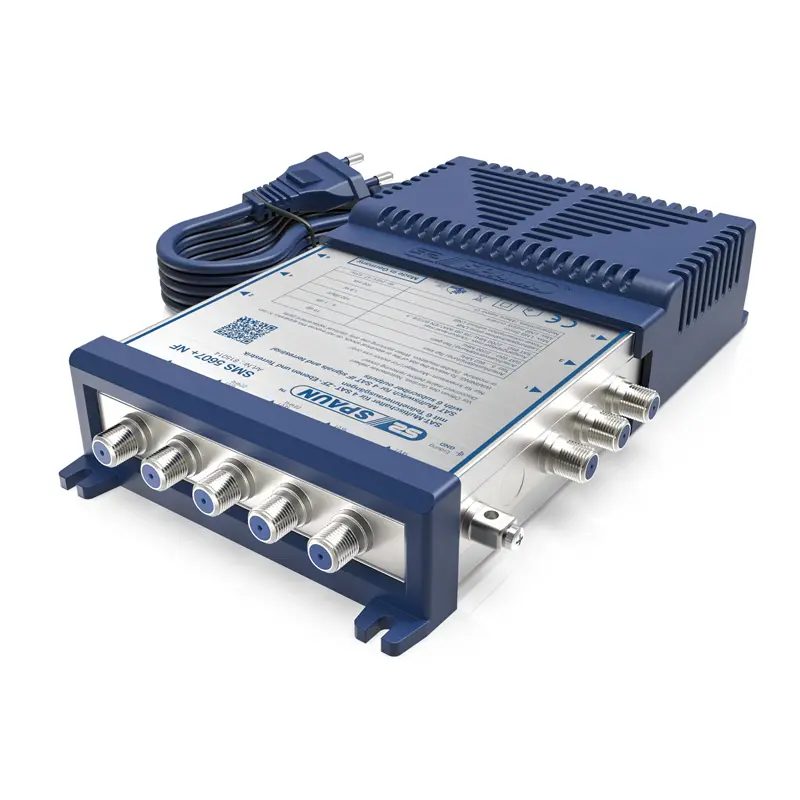

Der Spaun SMS 5607+ NF verteilt einen Satelliten auf 6 Teilnehmerausgänge. Sechs Ausgänge decken das Einfamilienhaus mit Reserve ab. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 5607+ NF (Art. 815014) Satellitenpositionen1 Teilnehmerausgänge6 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

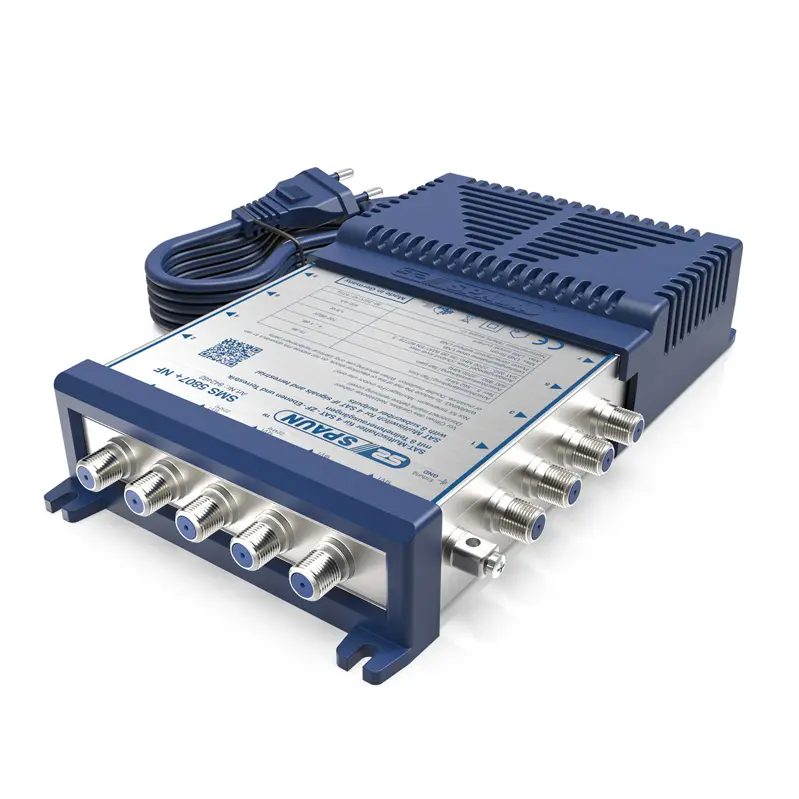

Der Spaun SMS 5807+ NF verteilt einen Satelliten auf 8 Teilnehmerausgänge. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und zwei freie Plätze. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 5807+ NF (Art. 842462) Satellitenpositionen1 Teilnehmerausgänge8 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Der Spaun SMS 51207+ NF verteilt einen Satelliten auf 12 Teilnehmerausgänge. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Anschlüssen aus einer Anlage. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51207+ NF (Art. 842463) Satellitenpositionen1 Teilnehmerausgänge12 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

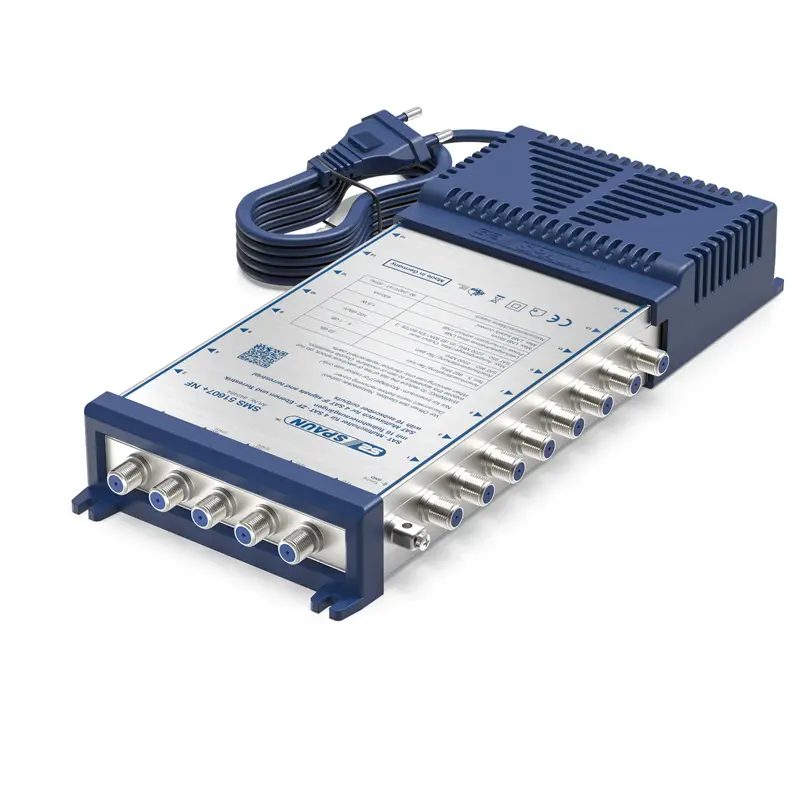

Der Spaun SMS 51607+ NF verteilt einen Satelliten auf 16 Teilnehmerausgänge. Sechzehn Ausgänge bedienen acht Wohnungen mit je zwei Anschlüssen, die größte Stufe der Serie. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51607+ NF (Art. 842464) Satellitenpositionen1 Teilnehmerausgänge16 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

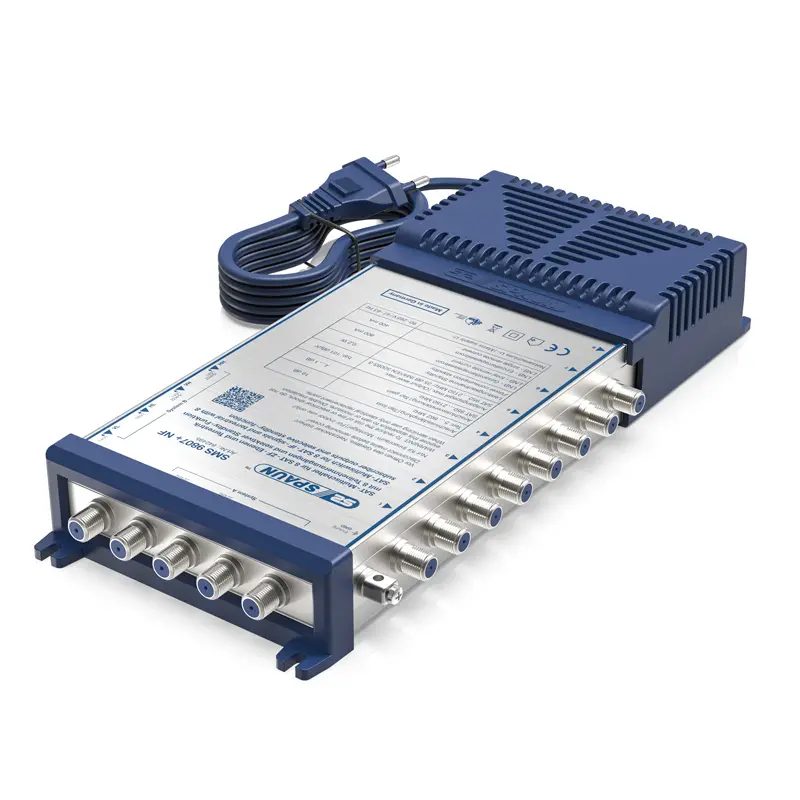

Der Spaun SMS 9807+ NF verteilt zwei Satelliten auf 8 Teilnehmerausgänge. Astra 19,2° Ost und Hotbird 13° Ost liegen an allen acht Anschlüssen an, jeder Teilnehmer wechselt über seinen Receiver. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Für zwei Positionen sitzen zwei Quattro-LNBs an einer Multifeed-Halterung, ihre je vier Ebenen kommen auf die acht Sat-Eingänge. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 9807+ NF (Art. 842495) Satellitenpositionen2 Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Der DUR-line MS 5/6 G-HQ bringt einen Satelliten auf 6 eigene Teilnehmerausgänge. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit versorgt. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf. Stromsparautomatik Sind alle 6 Anschlüsse aus, nimmt der MS 5/6 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht. Einsatz und Planung Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm². Technische Daten TypMS 5/6 G-HQ (Art. 13047) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Mit dem DUR-line MS 5/8 G-HQ verdrahten Sie ein Zwei- oder Dreifamilienhaus mit einem Gerät: acht unabhängige Ausgänge an einem Satelliten, also drei Wohnungen mit je zwei Dosen und zwei Plätzen Reserve. Jeder Tuner bekommt seine eigene Leitung, Aufnahme und Live-Programm laufen in jeder Wohnung parallel. Stromsparautomatik Schaltet abends der letzte der acht Receiver ab, bekommt das LNB keine Speisespannung mehr. Übrig bleibt nur der Eigenbedarf des eingebauten Netzteils von 0,9 W. Montage und Praxis Ein Quattro-LNB liefert die vier Ebenen, an einem bereits montierten Quad-LNB arbeitet der Schalter über seinen 22-kHz-Generator ebenfalls. Die LNB-Ausgänge und die Schaltereingänge tragen dieselben Kürzel H/H, V/H, H/L und V/L, so stecken Sie gleich auf gleich und die Ebenen sitzen beim ersten Versuch. Achten Sie auf möglichst gleich hohe Eingangspegel der vier Ebenen. Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Der DUR-line MS 5/12 G-HQ bringt einen Satelliten auf 12 eigene Teilnehmerausgänge. Damit erreichen Sie ein Mehrfamilienhaus mit sechs Wohnungen zu je zwei Anschlüssen oder ein großes Einfamilienhaus mit eigenem Anschluss in jedem Raum. Die kräftigere Verstärkerstufe bringt auch am zwölften Ausgang genügend Pegel. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf. Stromsparautomatik Sind alle 12 Anschlüsse aus, nimmt der MS 5/12 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht. Einsatz und Planung Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Ab zwölf Ausgängen lohnt der Blick auf die Leitungslängen: Am Receiver sollten 55 bis 65 dB ankommen. Liegt eine Wohnung deutlich weiter entfernt, gleicht eine Dose mit passender Anschlussdämpfung das aus. Nicht belegte Ausgänge schließen Sie mit 75-Ohm-Widerständen ab. Technische Daten TypMS 5/12 G-HQ (Art. 13048) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge12 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)310 × 110 × 57 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Der DUR-line MS 5/16 G-HQ bringt einen Satelliten auf 16 eigene Teilnehmerausgänge. Acht Wohnungen mit je zwei Anschlüssen laufen über ein einziges Gerät, ohne zweite Sat-Anlage und ohne zweiten Spiegel. Alle 16 Ausgänge sind gleichwertig. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf. Stromsparautomatik Sind alle 16 Anschlüsse aus, nimmt der MS 5/16 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht. Einsatz und Planung Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Planen Sie die Leitungswege sternförmig vom Multischalter aus und halten Sie die Kabellängen möglichst ähnlich. Soll die Anlage später über 16 Teilnehmer wachsen, ist die kaskadierbare MSK-HQ-Serie der flexiblere Weg. Technische Daten TypMS 5/16 G-HQ (Art. 13049) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)325 × 85 × 60 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Mit dem DUR-line MS 9/8 G-HQ versorgen Sie acht Teilnehmer mit zwei Satellitenpositionen, typischerweise Astra 19,2° Ost und Hotbird 13° Ost. So wird gebaut: zwei Quattro-LNBs an einer Multifeed-Halterung, dazu dieser Multischalter. Jeder Teilnehmer wechselt allein über seinen Receiver zwischen beiden Positionen, ohne DiSEqC-Schalter in der Leitung. Stromsparautomatik Sind alle acht Anschlüsse aus, nimmt der MS 9/8 G-HQ beiden Quattro-LNBs die Speisespannung. Das eingebaute Netzteil selbst zieht im Betrieb nur 10 mA. Montage und Praxis Die acht Sat-Eingänge sind paarweise beschriftet. Die vier Ausgänge des ersten LNBs kommen auf den ersten Eingangsblock, die des zweiten auf den zweiten, dann stimmen die Ebenen auf Anhieb. Ein Spiegel ab 80 cm hält für beide Positionen ausreichend Signalreserve bereit, auch bei Starkregen. Technische Daten TypMS 9/8 G-HQ (Art. 13028) Eingänge8 × Sat (2 Satelliten) und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2200 MHz Frequenzbereich terrestrisch5–862 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch20 dB ±2 dB (passiv) Entkopplung H/V30 dB Rückflussdämpfung10 dB Max. Ausgangspegel Sat100 dBµV Max. Ausgangspegel terrestrisch88 dBµV (passiv) Eingangsimpedanz75 Ohm LNB-Speisestrommax. 300 mA Stromaufnahme45 mA (Receiver), 10 mA (Netzteil) Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)260 × 111 × 40 mm Gewicht500 g GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, technische Fragen klären Sie direkt mit uns. Passende Quattro-LNBs und Multifeed-Halterungen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

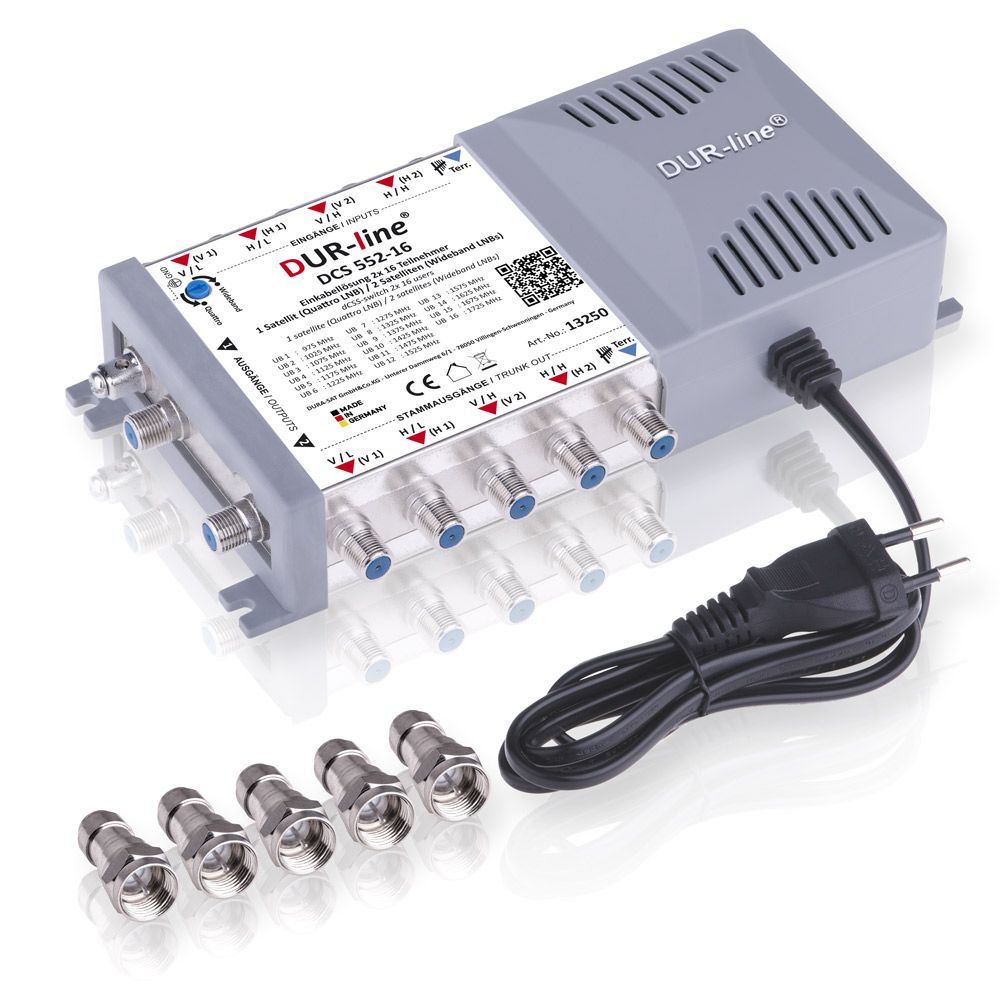

Zwei Stränge im Mehrfamilienhaus aus einem Gerät: Der DUR-line DCS 552-16 versorgt 2 × 16 Teilnehmer über je eine Koaxialleitung, ohne Sternverkabelung. Jeder Receiver arbeitet auf seinem eigenen Userband im Raster von 50 MHz zwischen 975 und 1725 MHz. Einsatz und Planung Am Eingang wählen Sie per Drehschalter zwischen einem Quattro-LNB für eine Position und zwei Wideband-LNBs für zwei Positionen. Die vier Sat- und der terrestrische Stammausgang führen das Signal an weitere Multischalter weiter, Terrestrik von 5 bis 862 MHz läuft passiv auf allen Ausgängen mit. Planung im Objekt Vergeben Sie jedes Userband im System genau einmal und rechnen Sie Twin-Tuner mit zwei Bändern. Freie Ausgänge erhalten DC-entkoppelte Abschlusswiderstände, so bleibt der Pegel im ganzen Strang stabil. Die Bandzuordnung am Receiver beschreibt dessen Anleitung. Technische Daten TypDCS 552-16 (Art. 13250) Teilnehmerausgänge2 Ableitungen mit je 16 Userbändern Eingänge4 × Sat und 1 × terrestrisch Unterstützte LNB1 × Quattro-LNB oder 2 × Wideband-LNB, per Drehschalter Stammausgänge4 × Sat und 1 × terrestrisch Userband-FrequenzenUB 1 = 975 MHz bis UB 16 = 1725 MHz, im Raster von 50 MHz Oszillatorfrequenz LNBQuattro 9750/10600 MHz, Wideband 10,4 GHz Frequenzbereich terrestrisch5–862 MHz, passiv durchgeschleift Eingangsdämpfung Sat−5…−1 dB ±2 dB Eingangsdämpfung terrestrisch−20 dB ±2 dB Max. Ausgangspegel Sat86 dBµV ProtokolldCSS, auch als Unicable, SCR oder JESS bezeichnet Netzteil90–264 V AC, 50/60 Hz Abmessungen125 × 107 × 35 mm, etwa 315 g Betriebstemperatur−20 °C bis +50 °C Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.

Eine Steigleitung, 24 Wohnungen: Der DUR-line DCS 551-24 WD legt 24 Userbänder samt terrestrischem Signal auf ein Kabel. Per DIP-Schalter arbeitet er an einem Quattro-LNB oder an zwei Wideband-LNBs für zwei Satelliten; ein zweiter DIP-Schalter legt fest, ob die Speisung vom Netzteil oder aus den Receivern kommt. Die Sat-Verstärkung am Einkabelausgang liegt typisch bei 29 dB. Planung im Objekt Teilen Sie dem Teilnehmer mit dem längsten Kabelweg das tiefste Band zu, UB 5 mit 984 MHz, denn niedrige Frequenzen verlieren auf langen Leitungen weniger. Reichen 24 Anschlüsse nicht, schließen Sie an den Stammausgängen einen weiteren Einkabel- oder einen klassischen Multischalter an. Vorgesehen ist die Montage im Gebäude, zum Beispiel im Verteilerschrank. Technische Daten TypDCS 551-24 WD (Art. 13260) Teilnehmer24 Userbänder über eine Leitung Eingängemax. 4 × Sat, 1 × terrestrisch, 1 × DC Unterstützte LNB1 × Quattro-LNB (9750/10600 MHz) oder 2 × Wideband-LNB (10,4 GHz) Stammausgänge4 × Sat (V/L, H/L, V/H, H/H) und 1 × terrestrisch Userband-FrequenzenUB 1 = 1210 MHz bis UB 24 = 1824 MHz, niedrigste UB 5 = 984 MHz NormEN 50494 (Unicable I) und EN 50607 (Unicable II) Eingangsfrequenz Sat950–2150 MHz Eingangsfrequenz terrestrisch47–800 MHz (UHF/VHF, DVB-T und DVB-T2) Eingangsimpedanz75 Ohm StammausgangsdämpfungSat max. 3 dB, terrestrisch max. 4 dB Verstärkung Sat am SCR-Ausgangtyp. 29 dB Terrestrische Dämpfung am SCR-Ausgangmax. 12 dB HF-Isolation terrestrisch/Satmin. 25 dB Stromaufnahmemax. 300 mA bei 13,5 V DC Betriebstemperatur−20 °C bis +60 °C Abmessungen110 × 110 × 21 mm Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.

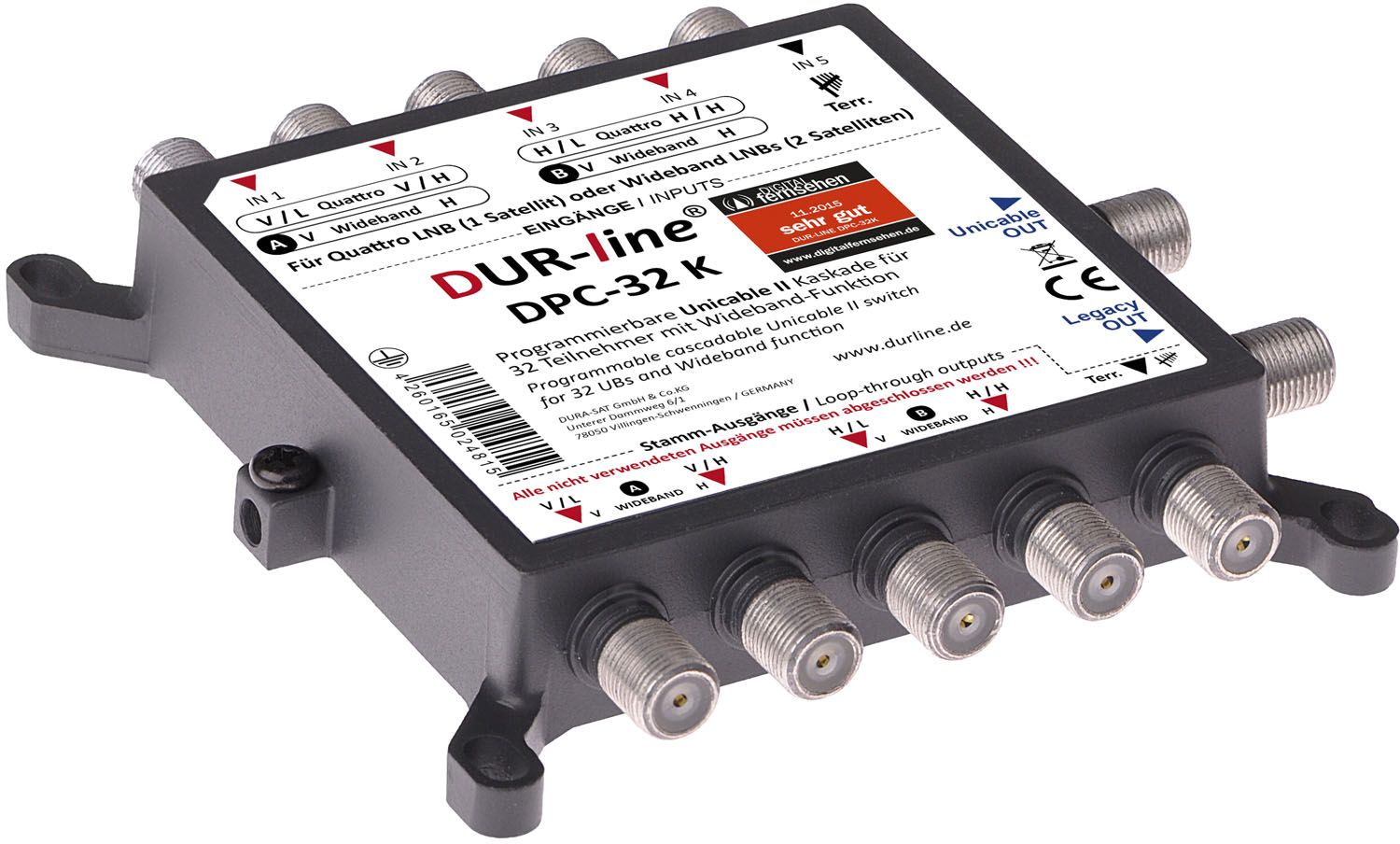

Die DUR-line DPC-32 K ist eine Unicable-II-Kaskade für bis zu 32 Teilnehmer über eine einzige Ableitung. Sie verbindet die Einkabeltechnik mit der Wideband-Technik: Statt vier Ebenen genügen zwei Zuleitungen je Satellit, so erweitern Sie eine Anlage mit einem Baustein auf zwei Satellitenpositionen. Neben dem Unicable-Ausgang steht ein Legacy-Ausgang bereit, an dem ein Receiver ohne Einkabelunterstützung ganz normal arbeitet. Betriebsarten 32 Teilnehmer über einen Ausgang; 16 plus 16 am Unicable- und am Legacy-Ausgang; zwei Ableitungen mit je 16 Teilnehmern, frei programmierbar; Kopfstationsbetrieb mit 32 festen Transpondern; 32 Teilnehmer über zwei Wideband-LNBs. Technische Daten TypDPC-32 K (Art. 13240) Teilnehmerbis zu 32 Userbänder über eine Leitung Eingänge4 × Sat-ZF von einem Quattro-LNB oder 2 × Wideband-LNB, 1 × UHF/VHF Ausgänge1 × Unicable mit bis zu 32 Userbändern inklusive Terrestrik, 1 × Legacy mit kombiniertem terrestrischem Signal Durchschleifausgänge4 × Sat-ZF und 1 × terrestrisch NormKanal 1–8 nach EN 50494 und EN 50607, Kanal 9–32 nach EN 50607 Userband-Frequenzen984 MHz bis 2148 MHz WerkseinstellungBetrieb an einem Quattro-LNB LieferumfangDPC-32 K, Steckernetzteil, DC-Einspeiseweiche 32 Teilnehmer über einen Ausgangalle Userbänder auf einer Ableitung 16 plus 16je 16 Teilnehmer am Unicable- und am Legacy-Ausgang Zwei Ableitungen2 × 16 Teilnehmer über zwei Leitungen, frei programmierbar Kopfstationsbetrieb32 feste Transponder über ein Kabel, statisch übertragen Zwei Satelliten32 Teilnehmer über zwei Wideband-LNBs Montage und Praxis Ab Werk ist die Kaskade auf ein Quattro-LNB eingestellt; für den Betrieb an zwei Wideband-LNBs stellt ein optional erhältliches Programmiergerät die Konfiguration um. Nicht genutzte Ausgänge schließen Sie mit DC-entkoppelten Abschlusswiderständen ab. Montiert wird in einem trockenen Raum auf schwer entflammbarem Untergrund. Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.

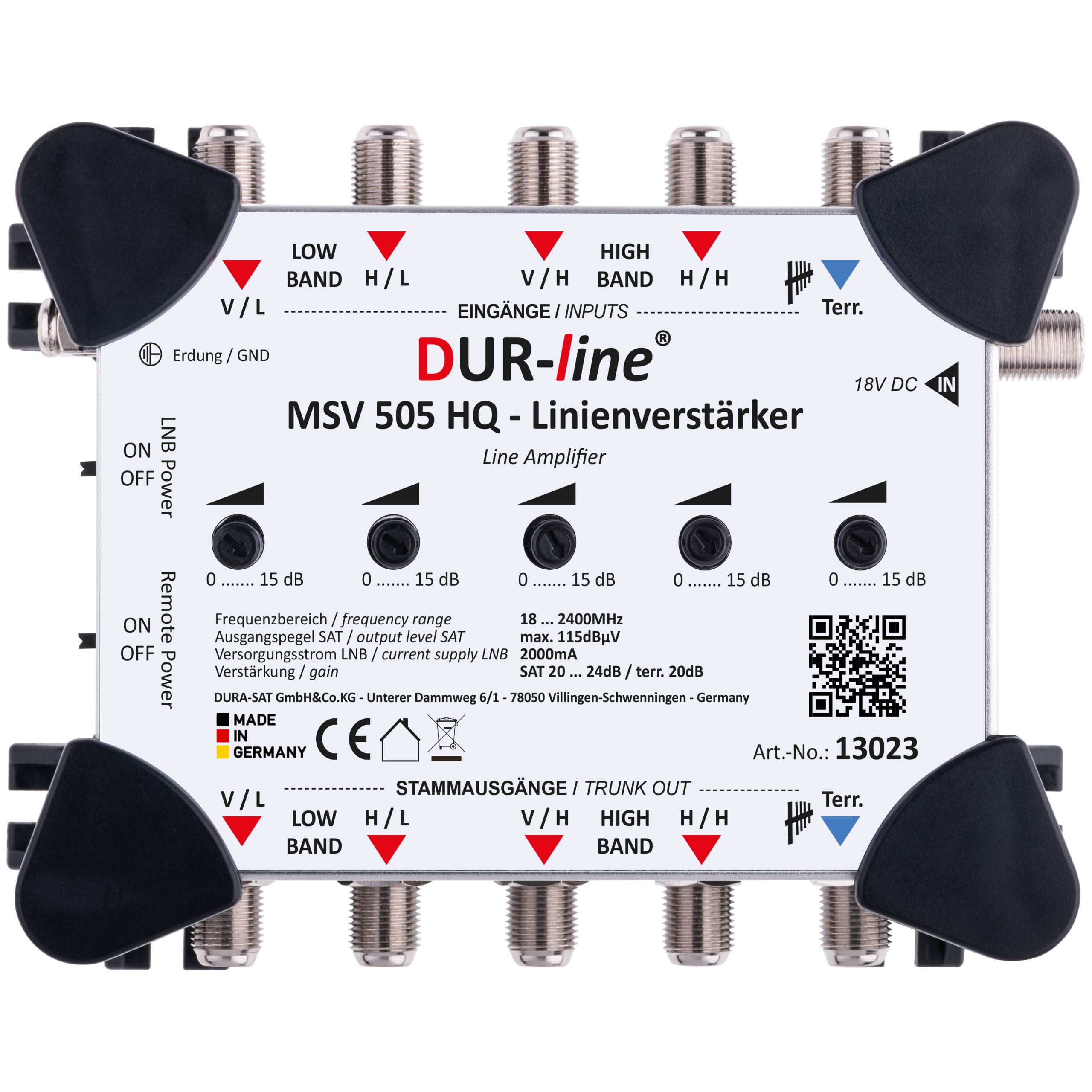

Den DUR-line MSV 505 HQ setzen Sie ein, wenn in einem hohen Haus mehrere MSK-Kaskaden der 5er-Reihe hintereinander hängen und jede etwas Pegel abzweigt. Eingeschleift in die Stammleitung bringt er alle 4 Sat-Ebenen und die Terrestrik wieder nach oben, Sat um 20 bis 24 dB, und die oberen Wohnungen bekommen dauerhaft stabiles Bild (eine Satellitenposition). Einstellung Jede Ebene hat ihren eigenen Regler mit 15 dB Bereich, damit kommen auch unterschiedlich lange Zuleitungen gleich hoch an. Zusätzlich gleicht eine Entzerrung von 4 dB aus, dass hohe Frequenzen im Kabel stärker gedämpft werden. Stromversorgung Mit dem Schalter LNB Power geben Sie die Speisespannung zum LNB frei, wenn davor keine Kaskade mit eigener Versorgung sitzt. Remote Power entscheidet, ob der Verstärker über ein Netzteil an seiner DC-Buchse läuft oder von den nachfolgenden Bausteinen ferngespeist wird. Technische Daten TypMSV 505 HQ (Art. 13023) Satellitenpositionen1 Eingänge4 × Sat und 1 × terrestrisch Stammausgänge4 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat115 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Stromaufnahme220 mA bei 12–18 V DC LNB-Versorgungsstrom2000 mA (mit Netzteil) Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)140 × 110 × 63 mm Passendes NetzteilDUR-line NT 18-1200 F (Art. 10727) Gefertigt in Deutschland, Support direkt vom Hersteller. Der MSV 505 HQ gehört zur MSK-HQ-Kaskadenserie. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Verstärker & Signaltechnik.

Mit der DUR-line MSK 9/24 HQ erschließen Sie ein ganzes Treppenhaus in einem Gerät und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt zwei Satelliten, typischerweise Astra 19,2° Ost und Hotbird 13° Ost, über zwei Quattro-LNBs, auf 24 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 8 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 9er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 9/24 HQ (Art. 13126) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge24 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 9er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

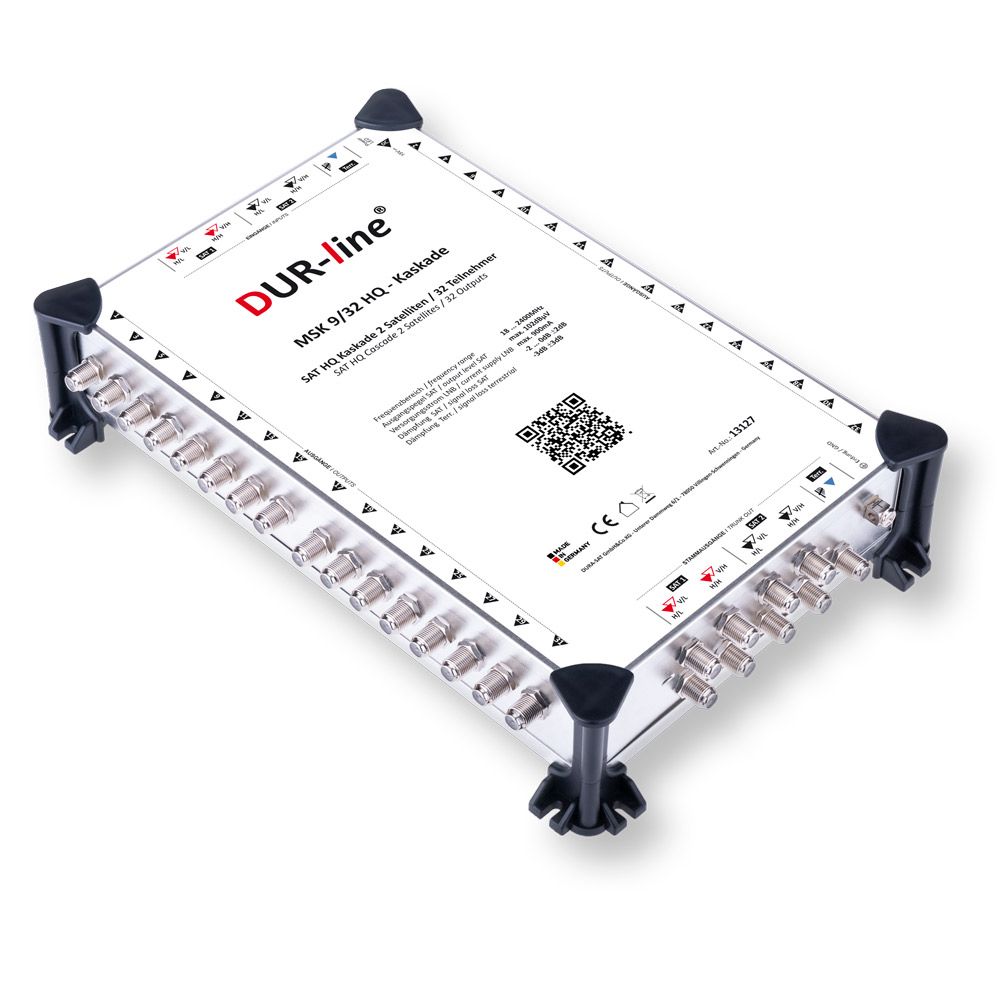

Mit der DUR-line MSK 9/32 HQ erschließen Sie die größte Stufe, ersetzt mehrere kleine Bausteine und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt zwei Satelliten, typischerweise Astra 19,2° Ost und Hotbird 13° Ost, über zwei Quattro-LNBs, auf 32 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 8 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 9er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 9/32 HQ (Art. 13127) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge32 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) LNB-Versorgungsstrommax. 900 mA Stromaufnahme über Receivermax. 43 mA Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 9er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

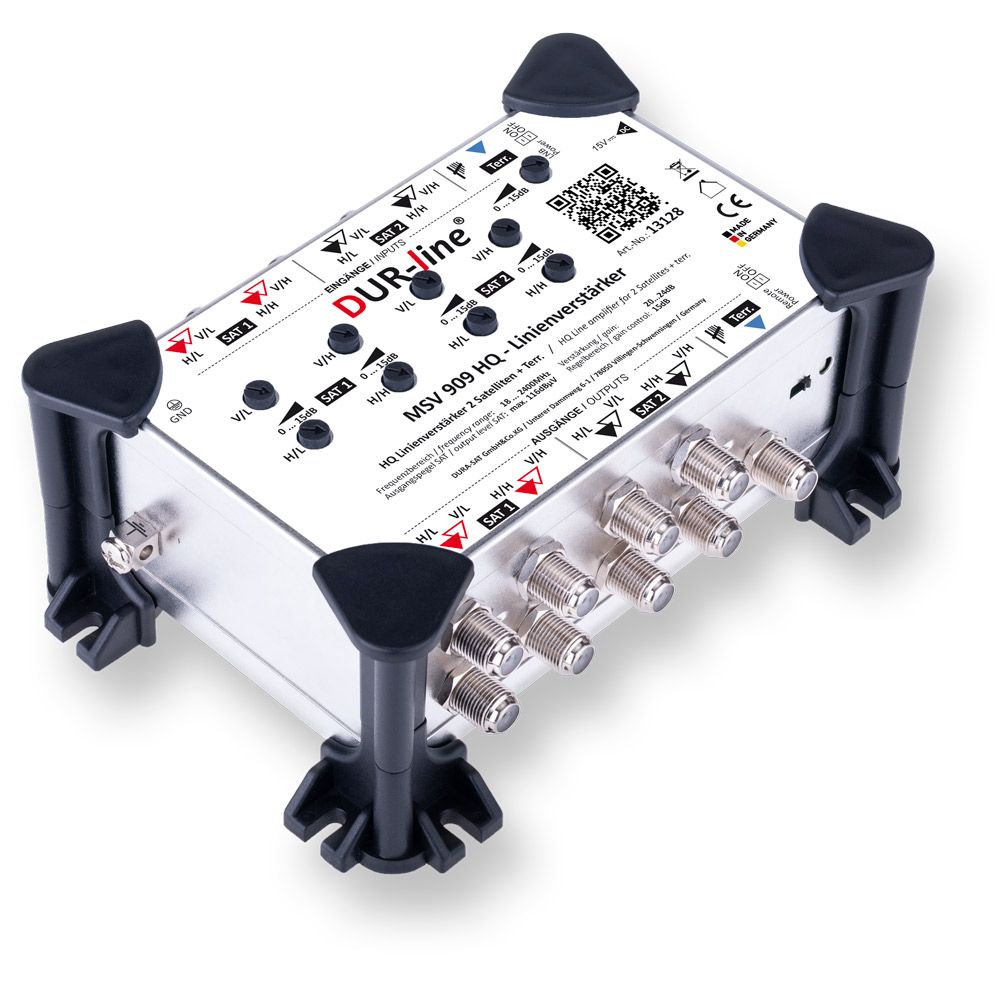

Den DUR-line MSV 909 HQ setzen Sie ein, wenn in einem hohen Haus mehrere MSK-Kaskaden der 9er-Reihe hintereinander hängen und jede etwas Pegel abzweigt. Eingeschleift in die Stammleitung bringt er alle 8 Sat-Ebenen und die Terrestrik wieder nach oben, Sat um 20 bis 24 dB, und die oberen Wohnungen bekommen dauerhaft stabiles Bild (zwei Satellitenpositionen). Einstellung Jede Ebene hat ihren eigenen Regler mit 15 dB Bereich, damit kommen auch unterschiedlich lange Zuleitungen gleich hoch an. Zusätzlich gleicht eine Entzerrung von 4 dB aus, dass hohe Frequenzen im Kabel stärker gedämpft werden. Stromversorgung Mit dem Schalter LNB Power geben Sie die Speisespannung zum LNB frei, wenn davor keine Kaskade mit eigener Versorgung sitzt. Remote Power entscheidet, ob der Verstärker über ein Netzteil an seiner DC-Buchse läuft oder von den nachfolgenden Bausteinen ferngespeist wird. Technische Daten TypMSV 909 HQ (Art. 13128) Satellitenpositionen2 Eingänge8 × Sat und 1 × terrestrisch Stammausgänge8 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Stromaufnahme420 mA bei 12–18 V DC LNB-Versorgungsstrom2800 mA (mit Netzteil) Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)162 × 110 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Gefertigt in Deutschland, Support direkt vom Hersteller. Der MSV 909 HQ gehört zur MSK-HQ-Kaskadenserie. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Verstärker & Signaltechnik.

Mit der DUR-line MSK 13/24 HQ erschließen Sie ein ganzes Treppenhaus in einem Gerät und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt drei Satelliten, typischerweise Astra, Hotbird und Türksat, über drei Quattro-LNBs, auf 24 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 12 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 13er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 13/24 HQ (Art. 13132) Satellitenpositionen3 Eingänge12 × Sat und 1 × terrestrisch Stammausgänge12 × Sat und 1 × terrestrisch Teilnehmerausgänge24 Geeignete LNB3 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 13er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

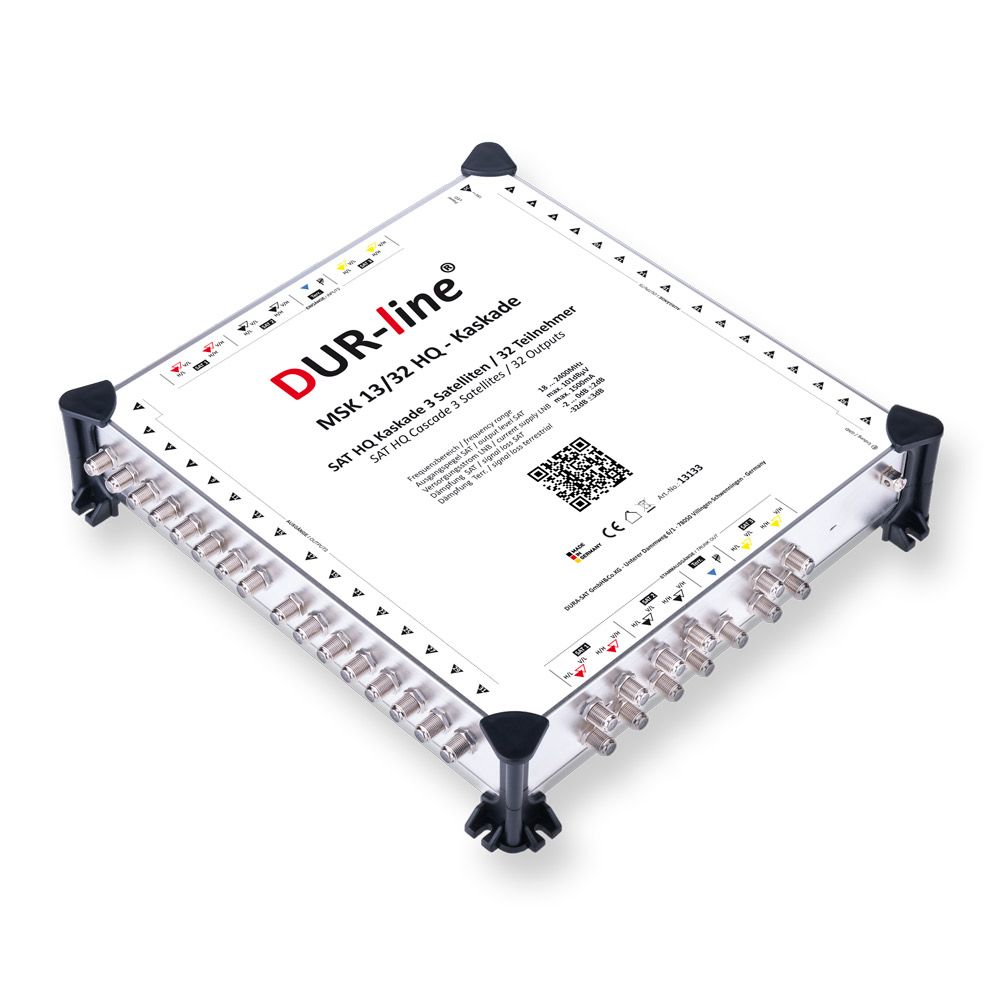

Mit der DUR-line MSK 13/32 HQ erschließen Sie die größte Stufe, ersetzt mehrere kleine Bausteine und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt drei Satelliten, typischerweise Astra, Hotbird und Türksat, über drei Quattro-LNBs, auf 32 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 12 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 13er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 13/32 HQ (Art. 13133) Satellitenpositionen3 Eingänge12 × Sat und 1 × terrestrisch Stammausgänge12 × Sat und 1 × terrestrisch Teilnehmerausgänge32 Geeignete LNB3 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) Betriebstemperatur−20 °C bis +70 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 13er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

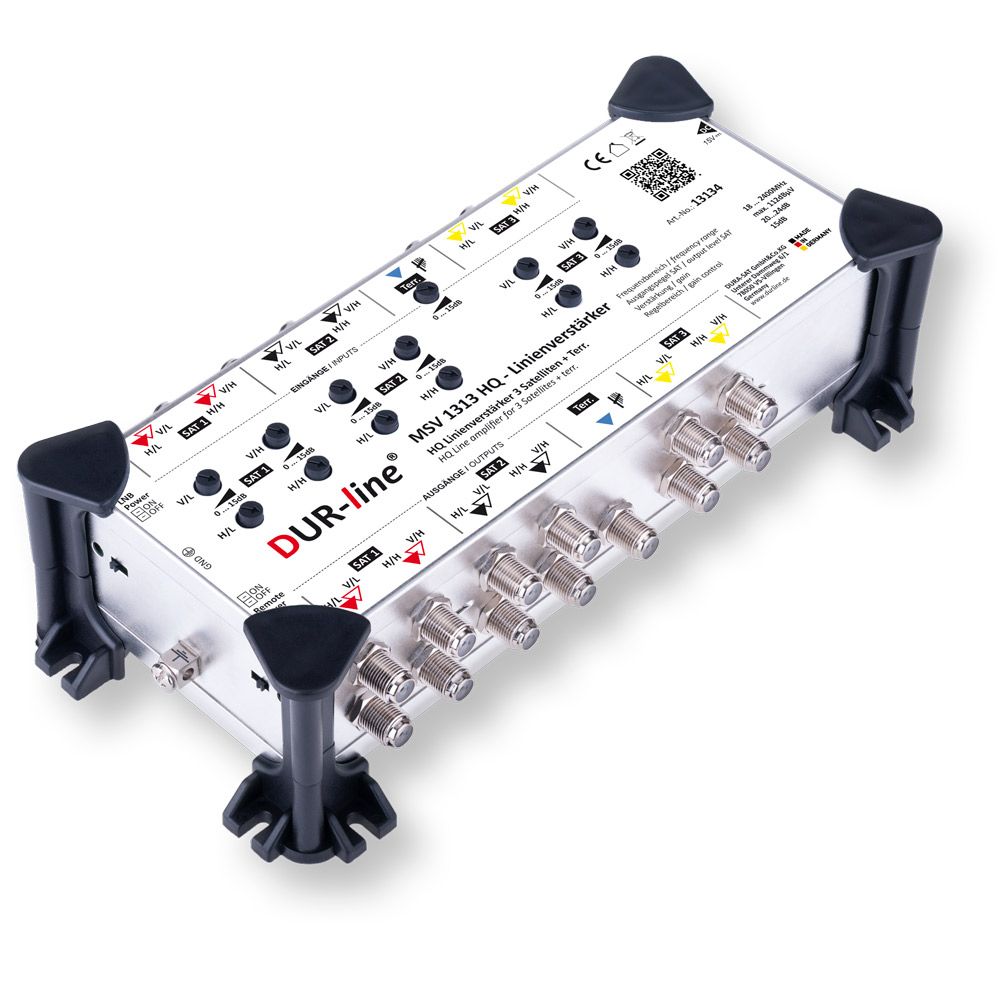

Den DUR-line MSV 1313 HQ setzen Sie ein, wenn in einem hohen Haus mehrere MSK-Kaskaden der 13er-Reihe hintereinander hängen und jede etwas Pegel abzweigt. Eingeschleift in die Stammleitung bringt er alle 12 Sat-Ebenen und die Terrestrik wieder nach oben, Sat um 20 bis 24 dB, und die oberen Wohnungen bekommen dauerhaft stabiles Bild (drei Satellitenpositionen). Einstellung Jede Ebene hat ihren eigenen Regler mit 15 dB Bereich, damit kommen auch unterschiedlich lange Zuleitungen gleich hoch an. Zusätzlich gleicht eine Entzerrung von 4 dB aus, dass hohe Frequenzen im Kabel stärker gedämpft werden. Stromversorgung Mit dem Schalter LNB Power geben Sie die Speisespannung zum LNB frei, wenn davor keine Kaskade mit eigener Versorgung sitzt. Remote Power entscheidet, ob der Verstärker über ein Netzteil an seiner DC-Buchse läuft oder von den nachfolgenden Bausteinen ferngespeist wird. Technische Daten TypMSV 1313 HQ (Art. 13134) Satellitenpositionen3 Eingänge12 × Sat und 1 × terrestrisch Stammausgänge12 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)237 × 110 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Gefertigt in Deutschland, Support direkt vom Hersteller. Der MSV 1313 HQ gehört zur MSK-HQ-Kaskadenserie. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Verstärker & Signaltechnik.

Mit der DUR-line MSK 17/24 HQ erschließen Sie ein ganzes Treppenhaus in einem Gerät und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt vier Satelliten, typischerweise Astra, Hotbird, Türksat und Eutelsat, über vier Quattro-LNBs, auf 24 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 16 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 17er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 17/24 HQ (Art. 13138) Satellitenpositionen4 Eingänge16 × Sat und 1 × terrestrisch Stammausgänge16 × Sat und 1 × terrestrisch Teilnehmerausgänge24 Geeignete LNB4 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) Betriebstemperatur−20 °C bis +50 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 17er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

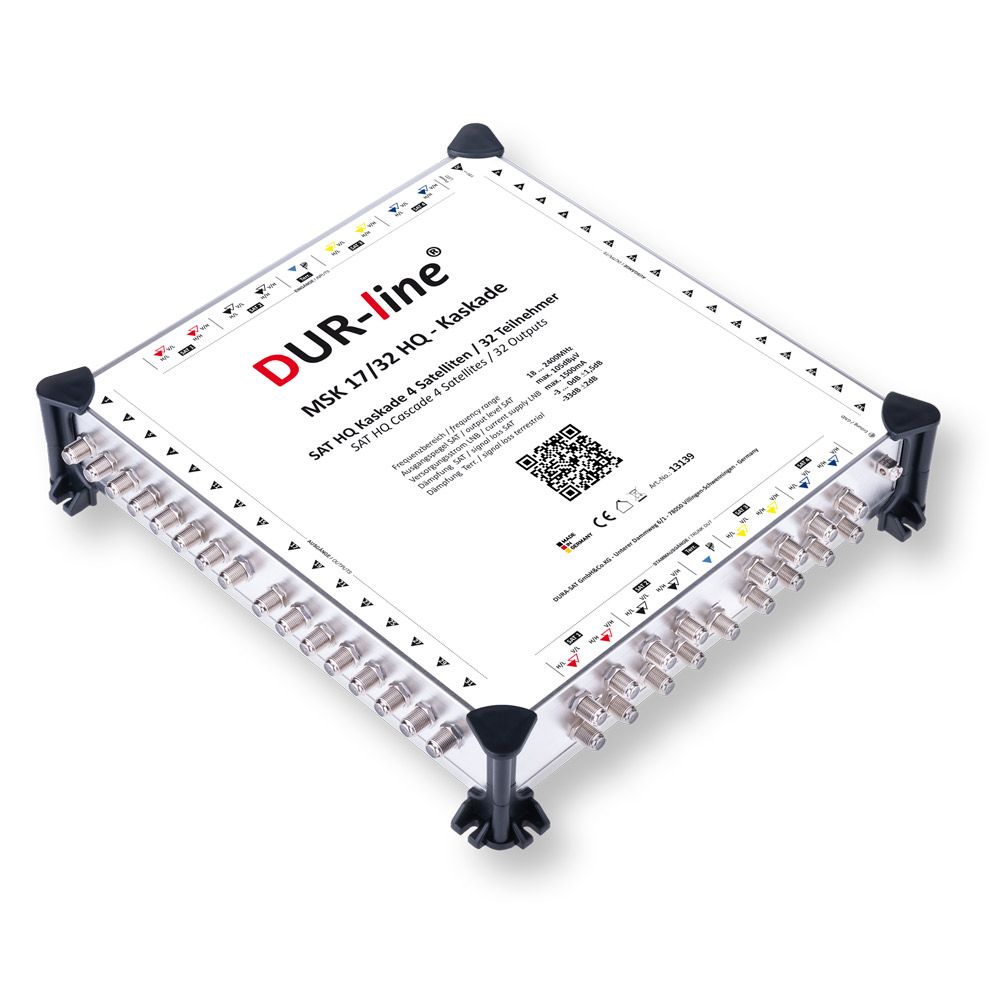

Mit der DUR-line MSK 17/32 HQ erschließen Sie die größte Stufe, ersetzt mehrere kleine Bausteine und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt vier Satelliten, typischerweise Astra, Hotbird, Türksat und Eutelsat, über vier Quattro-LNBs, auf 32 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0. Erweiterung der Anlage Über die Stammausgänge laufen alle 16 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 17er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter. Technische Daten TypMSK 17/32 HQ (Art. 13139) Satellitenpositionen4 Eingänge16 × Sat und 1 × terrestrisch Stammausgänge16 × Sat und 1 × terrestrisch Teilnehmerausgänge32 Geeignete LNB4 × Quattro-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Schaltkriterien14/18 V, 0/22 kHz, DiSEqC 1.0 Entkopplung Sat, terrestrisch, H/Vtyp. 30 dB Rückflussdämpfungtyp. 10 dB Max. Eingangspegel Sat95 dBµV Max. Ausgangspegel Sat102 dBµV (IMD3 35 dB) Betriebstemperatur−20 °C bis +50 °C Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 17er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

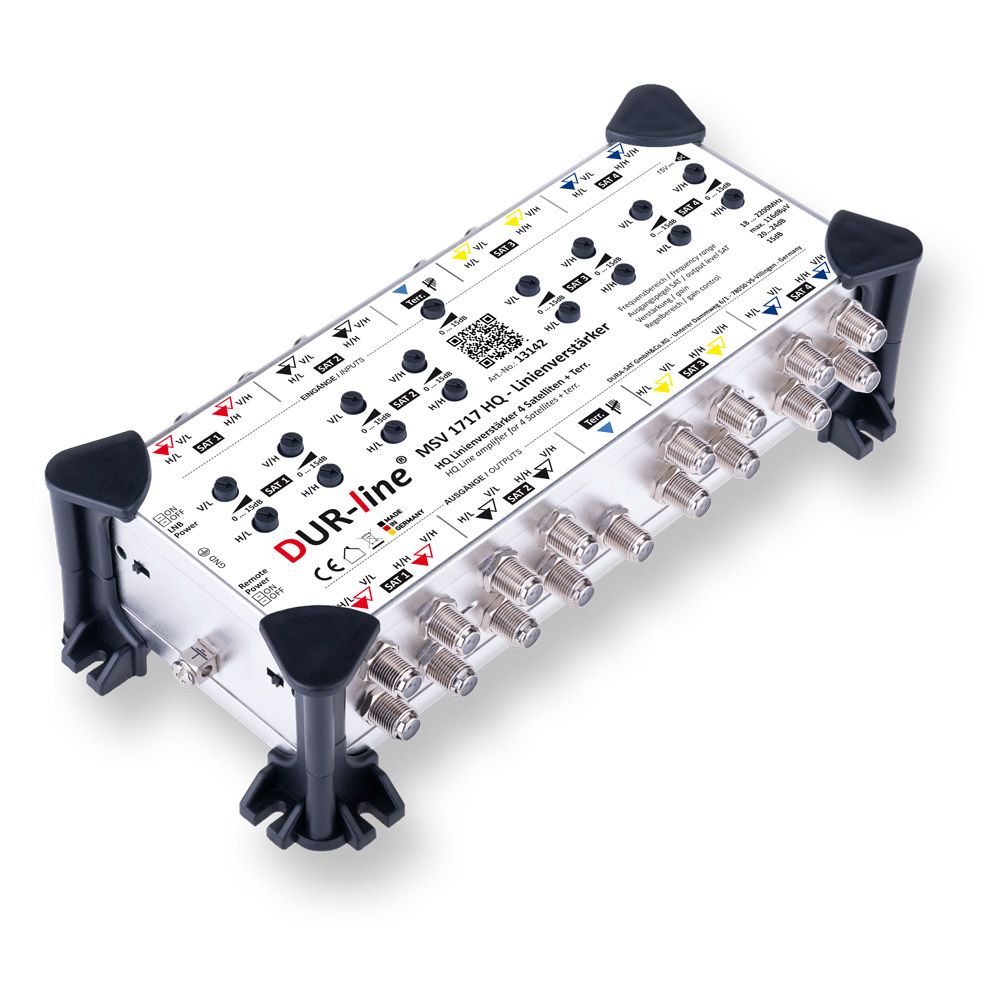

Den DUR-line MSV 1717 HQ setzen Sie ein, wenn in einem hohen Haus mehrere MSK-Kaskaden der 17er-Reihe hintereinander hängen und jede etwas Pegel abzweigt. Eingeschleift in die Stammleitung bringt er alle 16 Sat-Ebenen und die Terrestrik wieder nach oben, Sat um 20 bis 24 dB, und die oberen Wohnungen bekommen dauerhaft stabiles Bild (vier Satellitenpositionen). Einstellung Jede Ebene hat ihren eigenen Regler mit 15 dB Bereich, damit kommen auch unterschiedlich lange Zuleitungen gleich hoch an. Zusätzlich gleicht eine Entzerrung von 4 dB aus, dass hohe Frequenzen im Kabel stärker gedämpft werden. Stromversorgung Mit dem Schalter LNB Power geben Sie die Speisespannung zum LNB frei, wenn davor keine Kaskade mit eigener Versorgung sitzt. Remote Power entscheidet, ob der Verstärker über ein Netzteil an seiner DC-Buchse läuft oder von den nachfolgenden Bausteinen ferngespeist wird. Technische Daten TypMSV 1717 HQ (Art. 13142) Satellitenpositionen4 Eingänge16 × Sat und 1 × terrestrisch Stammausgänge16 × Sat und 1 × terrestrisch Verstärkung Sat20–24 dB Verstärkung terrestrisch20 dB Pegel-Regelbereich15 dB, je Ebene getrennt einstellbar Entzerrung Sat4 dB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch18–862 MHz Max. Eingangspegel92 dBµV Sat, 90 dBµV terrestrisch Max. Ausgangspegel Sat116 dBµV (IMA3 60 dB) Max. Ausgangspegel terrestrisch110 dBµV (IMA3 60 dB) Entkopplungtyp. 30 dB Rückflussdämpfungtyp. 10 dB Betriebstemperatur−20 °C bis +50 °C Abmessungen (B × H × T)238 × 112 × 63 mm Passendes NetzteilDUR-line NT 15-3300 F (Art. 13143) Gefertigt in Deutschland, Support direkt vom Hersteller. Der MSV 1717 HQ gehört zur MSK-HQ-Kaskadenserie. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Verstärker & Signaltechnik.

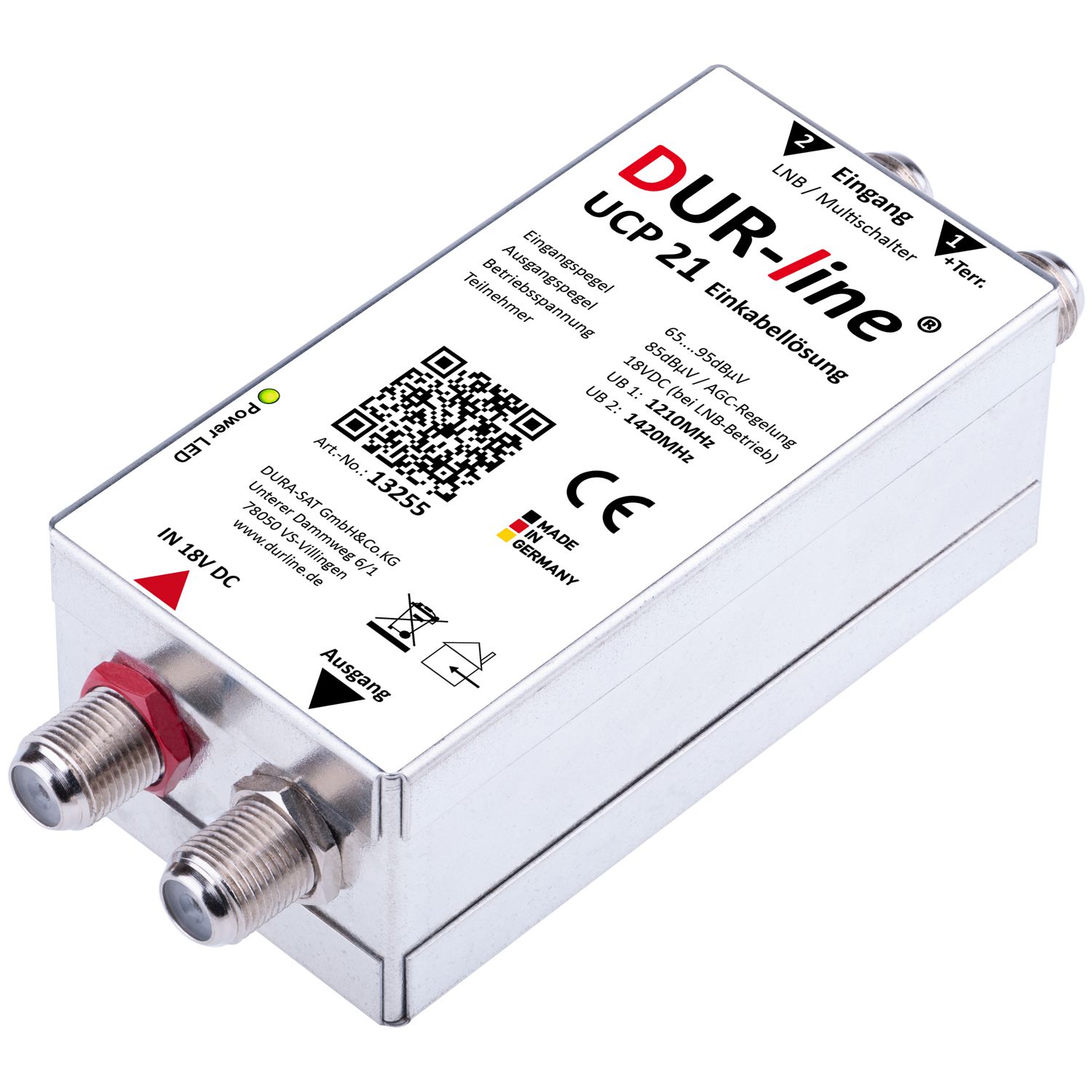

Der DUR-line UCP 21 bringt zwei Receiver oder einen Twin-Tuner über eine einzige vorhandene Leitung. Der Umsetzer erzeugt zwei feste Userbänder auf 1210 und 1420 MHz, sodass beide Empfänger unabhängig voneinander alle Sender sehen. Damit erweitern Sie eine bestehende Sat-Ableitung, ohne ein neues Kabel zu verlegen. Einsatz und Planung Am Multischalter braucht das Einzelgerät kein eigenes Netzteil, weil der Multischalter die Speisespannung liefert. Sitzt der Umsetzer direkt am LNB, wird ein Netzteil mit 18 V DC und mindestens 500 mA über die F-Buchse angeschlossen; dafür gibt es das UCP 21 Set mit beiliegendem Netzteil. Technische Daten TypUCP 21 (Art. 13255) Teilnehmer2 Receiver oder 1 Receiver mit Twin-Tuner UserbänderBand 1 = 1210 MHz, Band 2 = 1420 MHz NormUnicable/SCR nach EN 50494 Satellitenpositionen1 oder 2, maximal 8 Sat-ZF-Ebenen Anschlussan zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB FrequenzbereichEingang 1: 85–2400 MHz, Eingang 2: 950–2400 MHz Eingangspegel65–95 dBµV (EN 50083-2) Ausgangspegel85 dBµV, AGC-geregelt Stromaufnahmeca. 120 mA ohne Netzteil, ca. 15 mA mit Netzteil StromversorgungNetzteilanschluss über F-Buchse, 18 V DC, min. 500 mA (nur bei Betrieb direkt am LNB) Betriebstemperatur−20 °C bis +40 °C LieferumfangDUR-line UCP 21 und Gebrauchsanleitung Anschluss und Versorgung An zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB. DVB-T2 und UKW lassen sich mit übertragen. Made in Germany: in Deutschland gefertigt, Support direkt vom Hersteller. Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.
