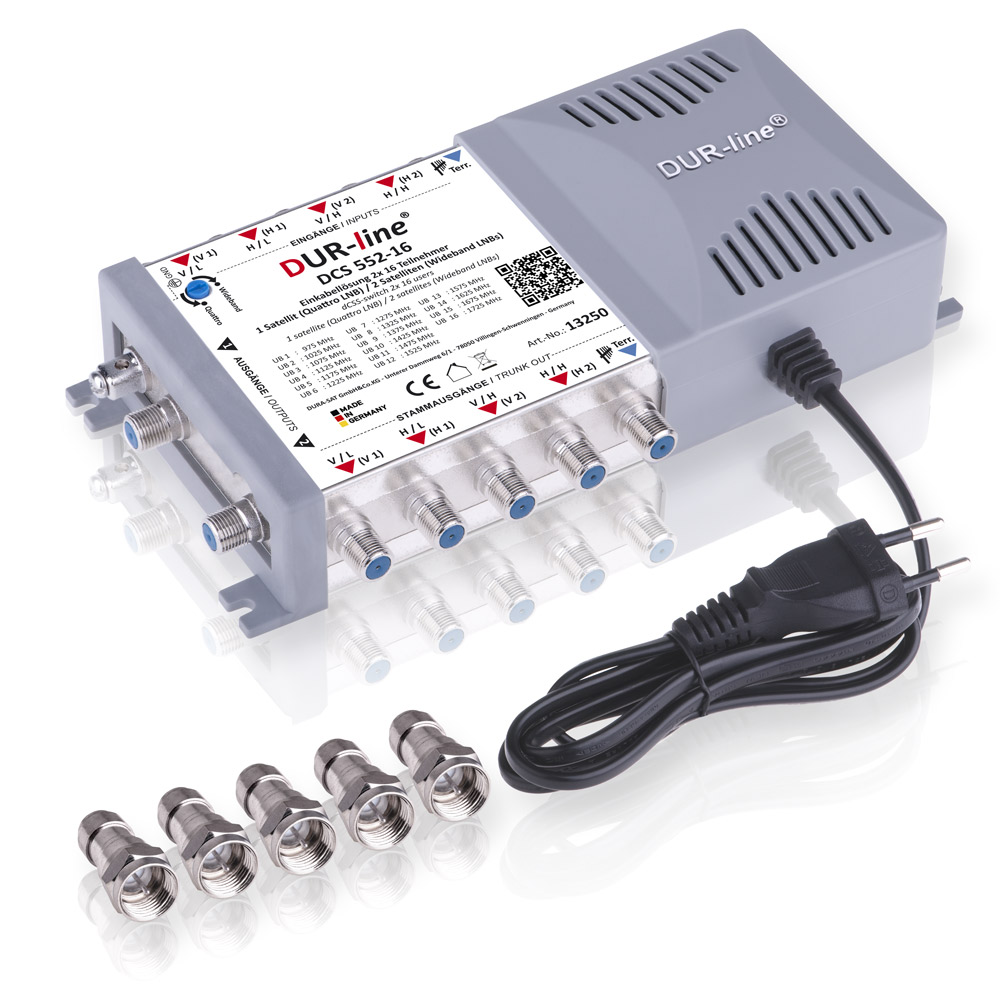

DUR-line DCS 552-16 - Einkabellösung

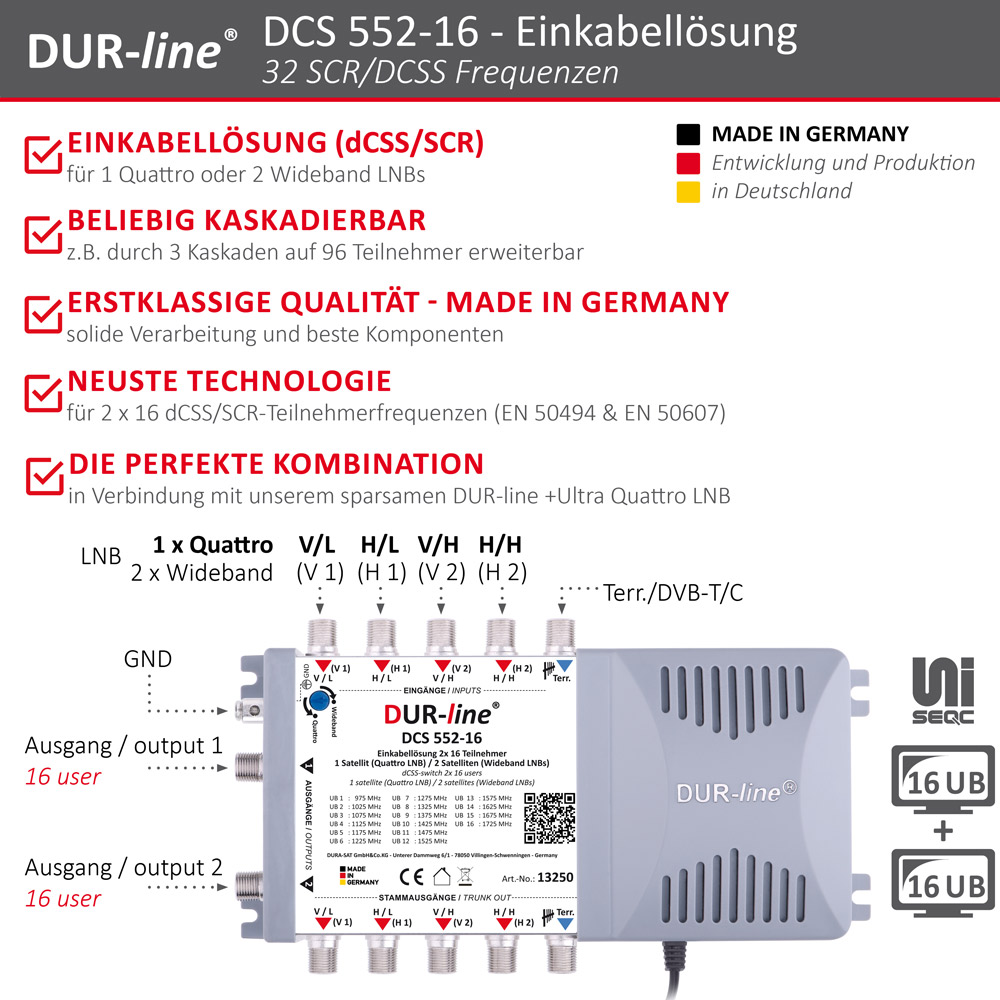

- 2 × 16 Teilnehmer – zwei getrennte Hausableitungen mit je 16 Userbändern über jeweils eine Leitung
- Ein oder zwei Satelliten – Drehschalter für ein Quattro-LNB oder zwei Wideband-LNBs am Eingang
- Userbänder 975 bis 1725 MHz – 16 Bänder im 50-MHz-Raster, jeder Receiver bekommt sein eigenes Band
- Kaskadierbar – vier Sat- und ein terrestrischer Stammausgang für weitere Schalter dahinter
- Terrestrik 5 bis 862 MHz – DVB-T2 und UKW werden passiv auf jeden Ausgang mitgeführt
- Netzteil eingebaut – Weitbereichsnetzteil 90 bis 264 V AC im flachen Gehäuse 125 × 107 × 35 mm
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, ohne Zwischenhändler
Produktinformationen "DUR-line DCS 552-16 - Einkabellösung"
Zwei Stränge im Mehrfamilienhaus aus einem Gerät: Der DUR-line DCS 552-16 versorgt 2 × 16 Teilnehmer über je eine Koaxialleitung, ohne Sternverkabelung. Jeder Receiver arbeitet auf seinem eigenen Userband im Raster von 50 MHz zwischen 975 und 1725 MHz.
Einsatz und Planung

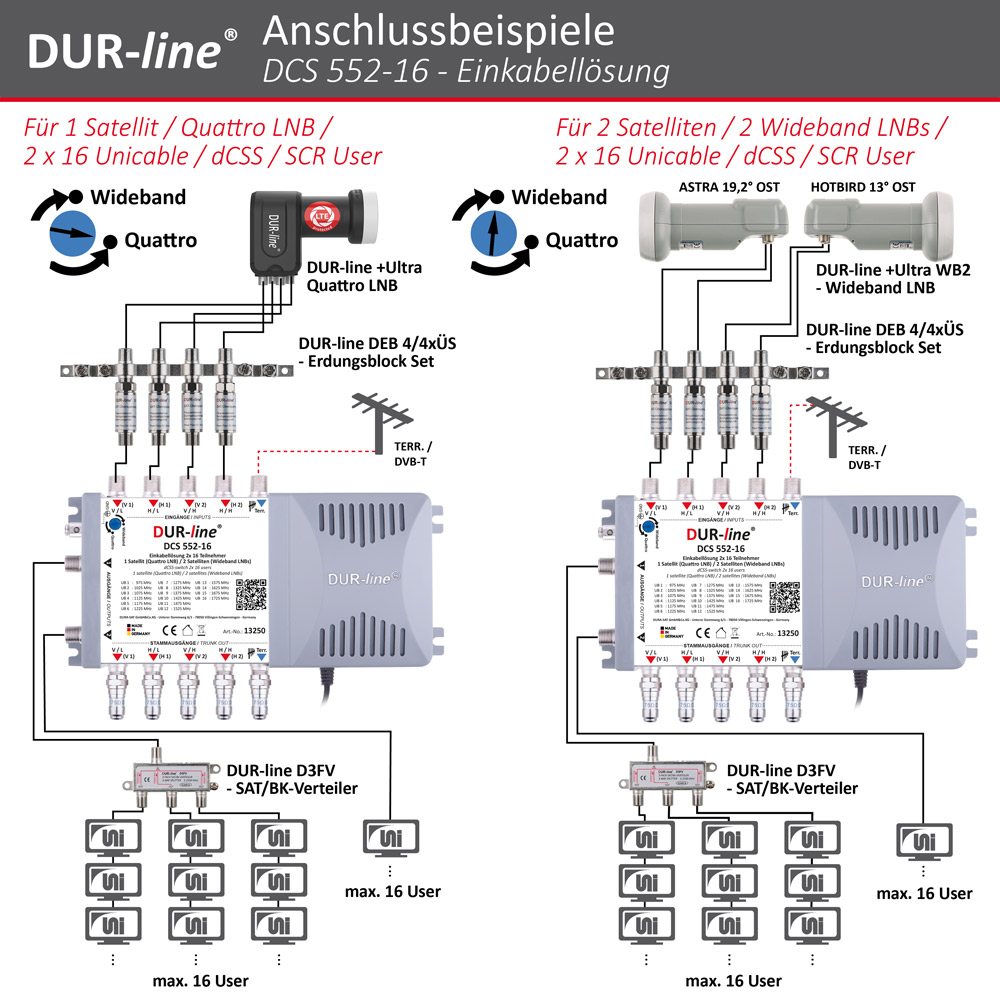

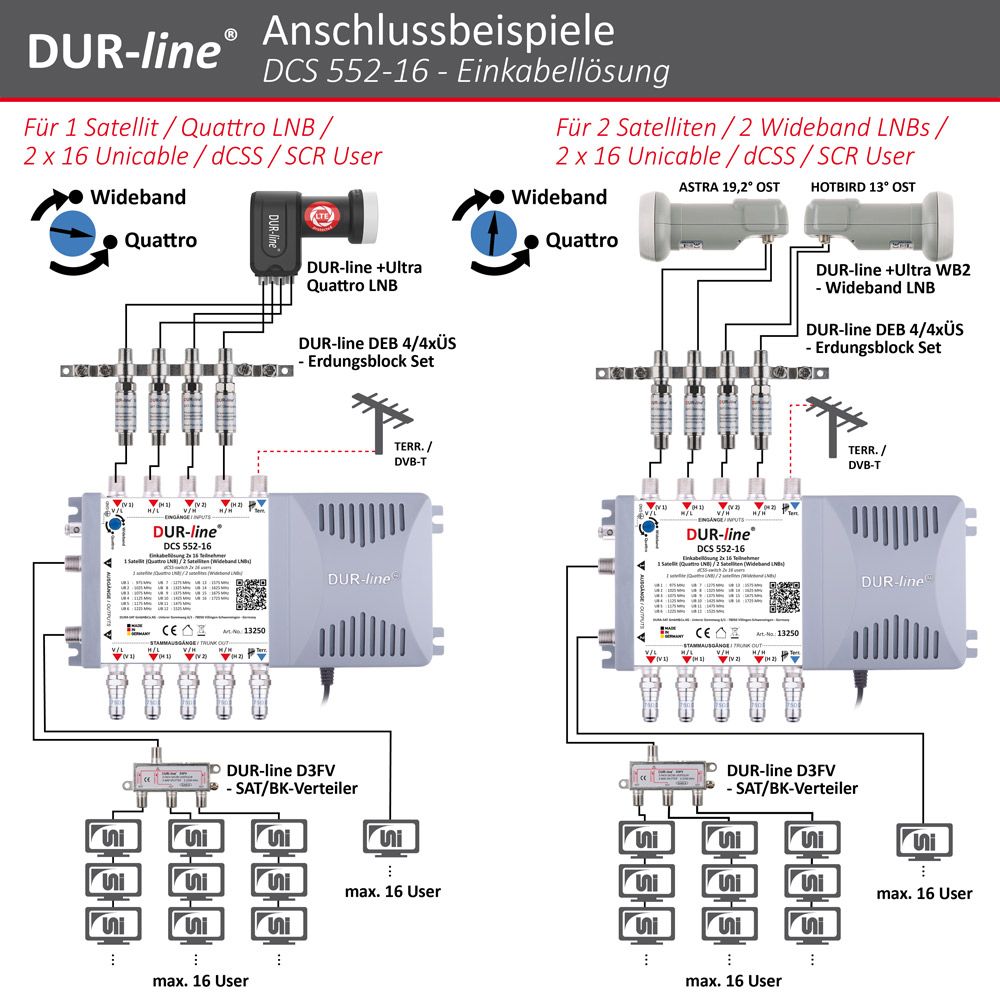

Am Eingang wählen Sie per Drehschalter zwischen einem Quattro-LNB für eine Position und zwei Wideband-LNBs für zwei Positionen. Die vier Sat- und der terrestrische Stammausgang führen das Signal an weitere Multischalter weiter, Terrestrik von 5 bis 862 MHz läuft passiv auf allen Ausgängen mit.
Planung im Objekt

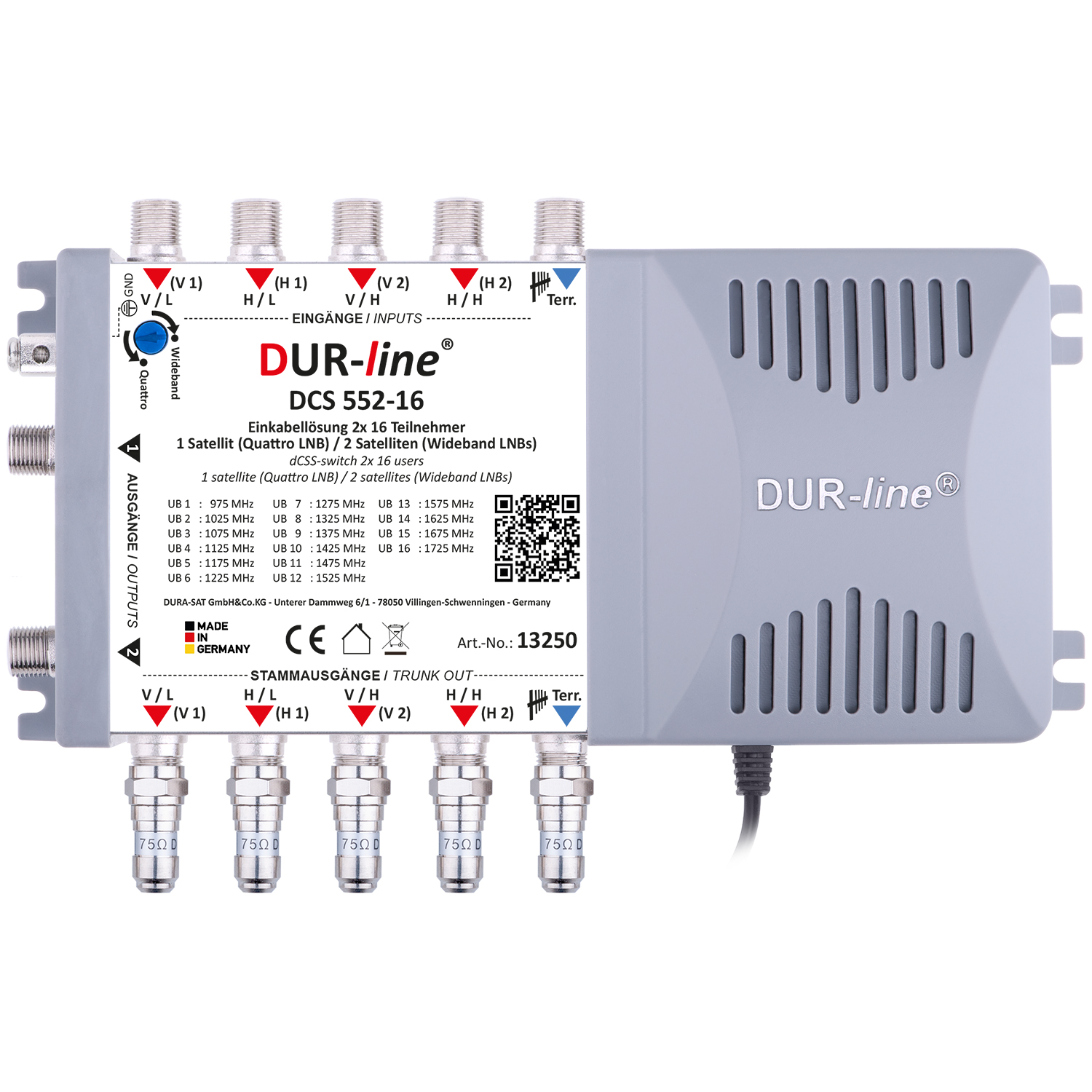

Vergeben Sie jedes Userband im System genau einmal und rechnen Sie Twin-Tuner mit zwei Bändern. Freie Ausgänge erhalten DC-entkoppelte Abschlusswiderstände, so bleibt der Pegel im ganzen Strang stabil. Die Bandzuordnung am Receiver beschreibt dessen Anleitung.

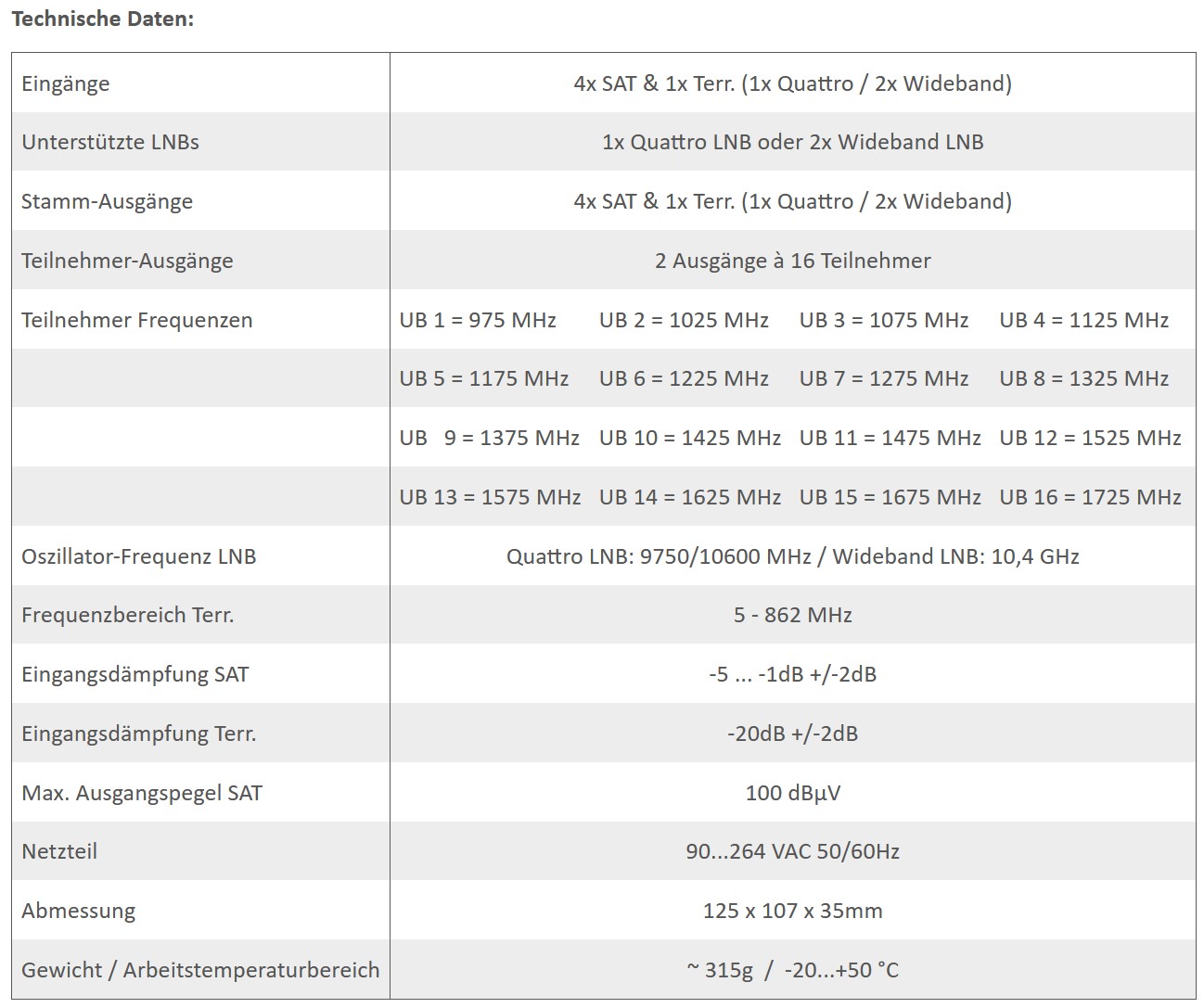

Technische Daten
| Typ | DCS 552-16 (Art. 13250) |
| Teilnehmerausgänge | 2 Ableitungen mit je 16 Userbändern |
| Eingänge | 4 × Sat und 1 × terrestrisch |
| Unterstützte LNB | 1 × Quattro-LNB oder 2 × Wideband-LNB, per Drehschalter |
| Stammausgänge | 4 × Sat und 1 × terrestrisch |
| Userband-Frequenzen | UB 1 = 975 MHz bis UB 16 = 1725 MHz, im Raster von 50 MHz |
| Oszillatorfrequenz LNB | Quattro 9750/10600 MHz, Wideband 10,4 GHz |
| Frequenzbereich terrestrisch | 5–862 MHz, passiv durchgeschleift |
| Eingangsdämpfung Sat | −5…−1 dB ±2 dB |
| Eingangsdämpfung terrestrisch | −20 dB ±2 dB |
| Max. Ausgangspegel Sat | 86 dBµV |
| Protokoll | dCSS, auch als Unicable, SCR oder JESS bezeichnet |
| Netzteil | 90–264 V AC, 50/60 Hz |
| Abmessungen | 125 × 107 × 35 mm, etwa 315 g |
| Betriebstemperatur | −20 °C bis +50 °C |
Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 2 |
|---|---|
| Serie | DCS |
| Teilnehmer | 32 |
| Verteilprinzip | Unicable |
