Sat-Zubehör: Stecker, Erdung, Werkzeug, Netzteile und Dachdurchführungen

Das DUR-line DBP 15 ist ein Batteriepack für zehn AA-Batterien und eignet sich zur mobilen Stromversorgung beim Ausrichten mit dem Satfinder. Damit hat Ihr Monteur eine Spannungsquelle dabei, wenn am Montageort kein Receiver angeschlossen ist. Einsatz und Planung Ausgerichtet wird an der Schüssel, oft bevor die Anlage im Haus fertig verkabelt ist. Ein Batteriepack im Servicekoffer macht das Messen unabhängig vom Gerät des Kunden. Die zehn Zellen sind handelsübliche AA-Batterien, Ersatz bekommen Sie überall. Technische Daten TypBatteriepack DBP 15 Bestückung10 × AA-Batterie EinsatzStromversorgung für Satfinder Weiteres Werkzeug und Messtechnik für die Installation finden Sie in der Kategorie Werkzeug & Messtechnik.

Die letzte Dose einer Sat-Durchgangskette braucht einen sauberen Abschluss, und an ihr liegt die LNB-Speisung an. Der DUR-line EW UP-75 DC wird direkt in die spannungsführende Sat-Antennendose eingebaut und schließt sie mit 75 Ohm ab.Einsatz und PlanungUnbelegte Ausgänge an Multischalter, Verteiler oder Abzweiger und die letzte Dose einer Durchgangskette werden mit 75 Ohm abgeschlossen. Der Abschluss entspricht dem Wellenwiderstand der Koaxtechnik und hält die Pegel an den belegten Anschlüssen stabil, die Anlage läuft nach der Übergabe sauber und lässt sich später ohne Umbau erweitern.Technische DatenTypEW UP-75 DC, EndwiderstandWiderstand75 OhmAnschlusstypUnterputzDC-Durchlassmit DCEinsatzEinbau in spannungsführende Sat-AntennendosenEAN4260165022941Auswahl und LagerDie vier Ausführungen unterscheiden sich nach Anschluss (F, IEC/BK, Unterputz) und danach, ob am Anschluss Speisespannung anliegt. Für Lager und Servicekoffer kommen alle aus einer Serie und bei jeder Nachbestellung in gleicher Ausführung; technische Fragen klären Sie direkt mit uns als Hersteller.Passende Antennendosen finden Sie in der Kategorie Antennendosen.

Der Reduzierring 40 auf 22 mm setzt ein LNB mit 22 mm Feedhals sicher in eine LNB-Aufnahme mit 40 mm. Damit passt ein LNB mit schlankem Hals in die übliche 40-mm-Aufnahme. Einsatz und Planung Die vorhandene Schüssel bleibt in Betrieb, nur das LNB wird getauscht. Weil der Ring den Feed zentriert, sitzt das LNB im Brennpunkt, und die Ausrichtung der Schüssel bleibt erhalten. Für den Montagebetrieb ist das ein Kleinteil, das einen Schüsseltausch erspart. Für den Servicewagen: Die beiden Ringgrößen decken die häufigsten Kombinationen aus LNB-Hals und Halteraufnahme ab. Wer sie dabeihat, erledigt den LNB-Tausch an älteren Schüsseln beim ersten Termin, ohne einen passenden Halter nachbestellen zu müssen. Technische Daten TypReduzierring aus schwarzem Kunststoff, geschlitzte Ringform mit Stegen GrößeAußenmaß 40 mm, Innenmaß 22 mm Weitere Größe60 auf 40 mm Montage und Praxis Ring um den Feedhals legen, LNB mit Ring in die Aufnahme setzen und die Klemmung der Halterung wie gewohnt anziehen. Danach Skew und Ausrichtung wie bei jedem LNB-Tausch kontrollieren. Passende LNBs für den Tausch an der vorhandenen Schüssel finden Sie in der Kategorie LNB.

Der Reduzierring 60 auf 40 mm setzt ein LNB mit 40 mm Feedhals sicher in eine LNB-Aufnahme mit 60 mm. Das ist der typische Fall an Schüsseln mit großer 60-mm-Aufnahme, an die ein heutiges 40-mm-LNB soll. Einsatz und Planung Die vorhandene Schüssel bleibt in Betrieb, nur das LNB wird getauscht. Weil der Ring den Feed zentriert, sitzt das LNB im Brennpunkt, und die Ausrichtung der Schüssel bleibt erhalten. Für den Montagebetrieb ist das ein Kleinteil, das einen Schüsseltausch erspart. Für den Servicewagen: Die beiden Ringgrößen decken die häufigsten Kombinationen aus LNB-Hals und Halteraufnahme ab. Wer sie dabeihat, erledigt den LNB-Tausch an älteren Schüsseln beim ersten Termin, ohne einen passenden Halter nachbestellen zu müssen. Technische Daten TypReduzierring aus schwarzem Kunststoff, geschlitzte Ringform mit Stegen GrößeAußenmaß 60 mm, Innenmaß 40 mm Weitere Größe40 auf 22 mm Montage und Praxis Ring um den Feedhals legen, LNB mit Ring in die Aufnahme setzen und die Klemmung der Halterung wie gewohnt anziehen. Danach Skew und Ausrichtung wie bei jedem LNB-Tausch kontrollieren. Passende LNBs für den Tausch an der vorhandenen Schüssel finden Sie in der Kategorie LNB.

Die LSR Lochblech-Montageplatte im Format 300 × 400 × 19 mm ist die kompakte Größe für kleinere Anlagen. Multischalter, Verteiler, Netzteil und Erdungsblock sitzen auf einer gemeinsamen Platte statt einzeln an der Wand, die Lochung bietet viele Befestigungspunkte ohne Vorbohren. Einsatz und Planung Wählen Sie die Größe nach der Zahl der Komponenten und lassen Sie Platz für Kabelführung und Erweiterung. Mit 300 × 400 mm in Breite und Höhe entspricht die Platte dem gleich großen Stahlschrank mit Lochmetall-Rückwand im Sortiment. Technische Daten TypLochblech-Montageplatte LSR Maße300 × 400 × 19 mm Eine geordnete Verteilung macht spätere Servicearbeiten beim Kunden schnell. Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Die LSR Lochblech-Montageplatte im Format 400 × 400 × 19 mm ist die quadratische Größe für die mittlere Anlage. Multischalter, Verteiler, Netzteil und Erdungsblock sitzen auf einer gemeinsamen Platte statt einzeln an der Wand, die Lochung bietet viele Befestigungspunkte ohne Vorbohren. Einsatz und Planung Wählen Sie die Größe nach der Zahl der Komponenten und lassen Sie Platz für Kabelführung und Erweiterung. Mit 400 × 400 mm in Breite und Höhe entspricht die Platte dem gleich großen Stahlschrank mit Lochmetall-Rückwand im Sortiment. Technische Daten TypLochblech-Montageplatte LSR Maße400 × 400 × 19 mm Eine geordnete Verteilung macht spätere Servicearbeiten beim Kunden schnell. Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Die LSR Lochblech-Montageplatte im Format 400 × 600 × 19 mm ist die große Platte für umfangreiche Verteiltechnik. Multischalter, Verteiler, Netzteil und Erdungsblock sitzen auf einer gemeinsamen Platte statt einzeln an der Wand, die Lochung bietet viele Befestigungspunkte ohne Vorbohren. Einsatz und Planung Wählen Sie die Größe nach der Zahl der Komponenten und lassen Sie Platz für Kabelführung und Erweiterung. Mit 400 × 600 mm in Breite und Höhe entspricht die Platte dem gleich großen Stahlschrank mit Lochmetall-Rückwand im Sortiment. Technische Daten TypLochblech-Montageplatte LSR Maße400 × 600 × 19 mm Eine geordnete Verteilung macht spätere Servicearbeiten beim Kunden schnell. Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Der Stahlschrank mit Lochmetall-Rückwand im Format 300 × 400 × 200 mm ist die kompakte Größe der Reihe. Er nimmt die Verteiltechnik einer Sat-Anlage geordnet auf, die gelochte Rückwand bietet viele Befestigungspunkte für Multischalter, Verteiler und Netzteil. Einsatz und Planung Wählen Sie die Größe nach Zahl und Bauhöhe der Komponenten und lassen Sie Platz für die Kabelführung. Für 300 × 400 mm gibt es im Sortiment auch die gleich große Lochblech-Montageplatte für den offenen Aufbau. Technische Daten TypStahlschrank mit Lochmetall-Rückwand Maße300 × 400 × 200 mm Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Der Stahlschrank mit Lochmetall-Rückwand im Format 400 × 400 × 200 mm ist die quadratische Größe der Reihe. Er nimmt die Verteiltechnik einer Sat-Anlage geordnet auf, die gelochte Rückwand bietet viele Befestigungspunkte für Multischalter, Verteiler und Netzteil. Einsatz und Planung Wählen Sie die Größe nach Zahl und Bauhöhe der Komponenten und lassen Sie Platz für die Kabelführung. Für 400 × 400 mm gibt es im Sortiment auch die gleich große Lochblech-Montageplatte für den offenen Aufbau. Technische Daten TypStahlschrank mit Lochmetall-Rückwand Maße400 × 400 × 200 mm Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Der Stahlschrank mit Lochmetall-Rückwand im Format 400 × 600 × 200 mm ist die große Ausführung der Reihe. Er nimmt die Verteiltechnik einer Sat-Anlage geordnet auf, die gelochte Rückwand bietet viele Befestigungspunkte für Multischalter, Verteiler und Netzteil. Einsatz und Planung Wählen Sie die Größe nach Zahl und Bauhöhe der Komponenten und lassen Sie Platz für die Kabelführung. Für 400 × 600 mm gibt es im Sortiment auch die gleich große Lochblech-Montageplatte für den offenen Aufbau. Technische Daten TypStahlschrank mit Lochmetall-Rückwand Maße400 × 600 × 200 mm Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.

Die DUR-line LU 8-12 ist die kleinste Manschette der Serie: Sie dichtet eine einzelne Leitung von 8 bis 12 mm in der Dampfbremse dauerhaft luftdicht ab. Der selbstklebende Kragen mit 150 × 150 mm haftet direkt auf der Bahn, die superelastische Tülle legt sich eng um die Leitung. Einsatz und Planung Warum dicht: Die Dampfbremse unter der Dämmung hält warme, feuchte Raumluft von der Dämmung fern. Jede Durchführung für Kabel oder Mast öffnet diese Bahn. Mit der Manschette bleibt sie auch an der Durchführung geschlossen, die Wärme bleibt im Haus und die Dämmung trocken. Wenig Platz: Mit ihrem kompakten Kragen passt die LU 8-12 auch zwischen zwei Sparren oder neben eine Lattung, wo auf der Bahn nur wenig Fläche frei ist. Technische Daten TypDUR-line LU 8-12 DurchdringungØ 8–12 mm, eine Durchführung Klebekragen150 × 150 mm, selbstklebend Tüllesuperelastisch, schlank EinsatzDurchführungen durch Dampfbremse und Luftdichtheitsbahn Montage und Praxis Tülle über Leitung, Rohr oder Mast bis an die Bahn schieben, Schutzfolie vom Kragen abziehen und den Kragen von innen nach außen faltenfrei auf die Dampfbremse drücken. Die Durchführung ist damit dicht, ganz ohne Kleber aus der Kartusche. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line LU 15-22 dichtet ein Leerrohr oder eine dickere Leitung von 15 bis 22 mm in der Dampfbremse dauerhaft luftdicht ab. Der selbstklebende Kragen mit 150 × 150 mm haftet direkt auf der Bahn, die kegelförmige superelastische Tülle legt sich eng um Rohr oder Leitung. Einsatz und Planung Warum dicht: Die Dampfbremse unter der Dämmung hält warme, feuchte Raumluft von der Dämmung fern. Jede Durchführung für Kabel oder Mast öffnet diese Bahn. Mit der Manschette bleibt sie auch an der Durchführung geschlossen, die Wärme bleibt im Haus und die Dämmung trocken. Für Leerrohre: Mit 15 bis 22 mm passt die LU 15-22 zu gängigen Leerrohren mit 16 oder 20 mm Außendurchmesser. So führen Sie mehrere Kabel gebündelt in einem Rohr durch die Bahn und brauchen nur eine Durchführung. Technische Daten TypDUR-line LU 15-22 DurchdringungØ 15–22 mm, eine Durchführung Klebekragen150 × 150 mm, selbstklebend Tüllesuperelastisch, kegelförmig EinsatzDurchführungen durch Dampfbremse und Luftdichtheitsbahn Montage und Praxis Tülle über Leitung, Rohr oder Mast bis an die Bahn schieben, Schutzfolie vom Kragen abziehen und den Kragen von innen nach außen faltenfrei auf die Dampfbremse drücken. Die Durchführung ist damit dicht, ganz ohne Kleber aus der Kartusche. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line LU 50-70 dichtet den Antennenmast dort ab, wo er durch den Dachboden und die Dampfbremse führt. Der selbstklebende Kragen mit 230 × 230 mm haftet direkt auf der Bahn, die große superelastische Kegeltülle legt sich eng um Mast oder Rohr von 50 bis 70 mm. Einsatz und Planung Warum dicht: Die Dampfbremse unter der Dämmung hält warme, feuchte Raumluft von der Dämmung fern. Jede Durchführung für Kabel oder Mast öffnet diese Bahn. Mit der Manschette bleibt sie auch an der Durchführung geschlossen, die Wärme bleibt im Haus und die Dämmung trocken. Für den Mast: Mit 50 bis 70 mm umschließt die LU 50-70 gängige Antennenmaste mit 50 oder 60 mm. Der große Kragen bietet viel Klebefläche, damit die Abdichtung auch an dieser großen Durchführung sicher sitzt. Technische Daten TypDUR-line LU 50-70 DurchdringungØ 50–70 mm, eine Durchführung Klebekragen230 × 230 mm, selbstklebend Tüllesuperelastisch, große Kegeltülle EinsatzDurchführungen durch Dampfbremse und Luftdichtheitsbahn Montage und Praxis Tülle über Leitung, Rohr oder Mast bis an die Bahn schieben, Schutzfolie vom Kragen abziehen und den Kragen von innen nach außen faltenfrei auf die Dampfbremse drücken. Die Durchführung ist damit dicht, ganz ohne Kleber aus der Kartusche. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Vom Dach kommen mehrere Kabel, zum Beispiel die Leitungen vom LNB, und alle müssen durch die Dampfbremse: Die DUR-line LU 4-11-6 dichtet bis zu sechs Leitungen mit je 4 bis 11 mm dauerhaft luftdicht ab. Der selbstklebende Kragen mit 230 × 230 mm haftet direkt auf der Bahn. Einsatz und Planung Warum dicht: Die Dampfbremse unter der Dämmung hält warme, feuchte Raumluft von der Dämmung fern. Jede Durchführung für Kabel oder Mast öffnet diese Bahn. Mit der Manschette bleibt sie auch an der Durchführung geschlossen, die Wärme bleibt im Haus und die Dämmung trocken. Sechs Leitungen, eine Manschette: Jede Leitung bekommt ihre eigene superelastische Tülle auf einer gemeinsamen Grundplatte. Statt sechs einzelner Durchführungen setzen Sie eine Manschette und sparen Montagezeit. Technische Daten TypDUR-line LU 4-11-6 Durchdringung1 bis 6 Leitungen, je Ø 4–11 mm Klebekragen230 × 230 mm, selbstklebend Tülle6 einzelne superelastische Tüllen auf einer Grundplatte EinsatzDurchführungen durch Dampfbremse und Luftdichtheitsbahn Montage und Praxis Tülle über Leitung, Rohr oder Mast bis an die Bahn schieben, Schutzfolie vom Kragen abziehen und den Kragen von innen nach außen faltenfrei auf die Dampfbremse drücken. Die Durchführung ist damit dicht, ganz ohne Kleber aus der Kartusche. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Wo der Antennenmast durchs Dach geht, fehlt ein Ziegel. Die DUR-line DV Falzziegel Anthrazit nimmt genau seinen Platz ein: ein Kunststoffziegel in Falzziegel-Form mit angeformtem Stutzen, durch den der Mast nach außen geführt wird. In Anthrazit fügt sich in Dächer mit anthrazitfarbenen oder schwarzen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypDachverwahrung in Falzziegel-Form MaterialKunststoff FarbeAnthrazit Ausführungangeformter, schräg stehender Stutzen für den Antennenmast Einsatzim Ziegeldach mit Falzziegeln Montage und Praxis Die Verwahrung wird wie ein normaler Ziegel verlegt und fügt sich zwischen die Nachbarziegel. Gebogen oder angeformt werden muss nichts, und an der Durchführung sieht das Dach aus wie überall sonst. Der Kunststoff ist leicht und rostet nicht. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Wo der Antennenmast durchs Dach geht, fehlt ein Ziegel. Die DUR-line DV Falzziegel Rot nimmt genau seinen Platz ein: ein Kunststoffziegel in Falzziegel-Form mit angeformtem Stutzen, durch den der Mast nach außen geführt wird. In Rot fügt sich in Dächer mit roten und rotbraunen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypDachverwahrung in Falzziegel-Form MaterialKunststoff FarbeRot Ausführungangeformter, schräg stehender Stutzen für den Antennenmast Einsatzim Ziegeldach mit Falzziegeln Montage und Praxis Die Verwahrung wird wie ein normaler Ziegel verlegt und fügt sich zwischen die Nachbarziegel. Gebogen oder angeformt werden muss nichts, und an der Durchführung sieht das Dach aus wie überall sonst. Der Kunststoff ist leicht und rostet nicht. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line DV Alu-KN Anthrazit führt den Antennenmast durch das Ziegeldach. Sie ist eine Universal-Dachverwahrung: eine gerippte Platte aus Alu-Kunststoff mit angeformtem Stutzen. In Anthrazit fügt sich in Dächer mit anthrazitfarbenen oder schwarzen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypUniversal-Dachverwahrung DV Alu-KN MaterialAluminium mit Kunststoffbeschichtung FarbeAnthrazit Flächegerippt, von Hand formbar Ausführungangeformter, schräg stehender Stutzen für den Antennenmast Montage und Praxis Die Rippen machen die Platte nachgiebig. Sie legen sie über die Ziegel unterhalb der Durchführung und drücken sie von Hand an deren Wellen an, die oberen Ziegel überdecken den Rand. So passt dieselbe Verwahrung auf unterschiedliche Ziegelformen, und Sie brauchen keinen eigenen Formziegel je Dach. Aluminium und Kunststoff rosten nicht. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line DV Alu-KN Rot führt den Antennenmast durch das Ziegeldach. Sie ist eine Universal-Dachverwahrung: eine gerippte Platte aus Alu-Kunststoff mit angeformtem Stutzen. In Rot fügt sich in Dächer mit roten und rotbraunen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypUniversal-Dachverwahrung DV Alu-KN MaterialAluminium mit Kunststoffbeschichtung FarbeRot Flächegerippt, von Hand formbar Ausführungangeformter, schräg stehender Stutzen für den Antennenmast Montage und Praxis Die Rippen machen die Platte nachgiebig. Sie legen sie über die Ziegel unterhalb der Durchführung und drücken sie von Hand an deren Wellen an, die oberen Ziegel überdecken den Rand. So passt dieselbe Verwahrung auf unterschiedliche Ziegelformen, und Sie brauchen keinen eigenen Formziegel je Dach. Aluminium und Kunststoff rosten nicht. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Mit der DUR-line DV Alu-KN Kabeleinführung Anthrazit gehen Mast und Antennenkabel an derselben Stelle durchs Dach. Die Universal-Dachverwahrung aus Alu-Kunststoff hat neben dem Stutzen für den Mast eine eigene Kabeleinführung auf dessen Rückseite. In Anthrazit fügt sich in Dächer mit anthrazitfarbenen oder schwarzen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypUniversal-Dachverwahrung DV Alu-KN mit Kabeleinführung MaterialAluminium mit Kunststoffbeschichtung FarbeAnthrazit Flächegerippt, von Hand formbar Stutzenfür den Antennenmast, Kabeleinführung mit Lochfeld auf der Rückseite Montage und Praxis Auf der Rückseite des Stutzens sitzt ein Lochfeld. Durch diese Kabeleinführung führen Sie die Leitungen ins Dach, der Stutzen darüber hält den Regen fern. Die Kabel müssen weder unter einem Ziegel hindurch noch durch das Mastrohr laufen. Die gerippte Platte legen Sie von Hand an die Wellen der umliegenden Ziegel an. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Mit der DUR-line DV Alu-KN Kabeleinführung Rot gehen Mast und Antennenkabel an derselben Stelle durchs Dach. Die Universal-Dachverwahrung aus Alu-Kunststoff hat neben dem Stutzen für den Mast eine eigene Kabeleinführung auf dessen Rückseite. In Rot fügt sich in Dächer mit roten und rotbraunen Ziegeln ein. Einsatz und Planung DV Falzziegel aus Kunststoff wird wie ein Ziegel verlegt; DV Alu-KN ist eine formbare Alu-Kunststoff-Platte für verschiedene Ziegelformen; DV Alu-KN Kabeleinführung ist dieselbe Platte mit Kabeleinführung am Stutzen; der Bleiziegel BZ XL mit 410 × 400 mm lässt sich an nahezu alle Ziegel anformen. Technische Daten TypUniversal-Dachverwahrung DV Alu-KN mit Kabeleinführung MaterialAluminium mit Kunststoffbeschichtung FarbeRot Flächegerippt, von Hand formbar Stutzenfür den Antennenmast, Kabeleinführung mit Lochfeld auf der Rückseite Montage und Praxis Auf der Rückseite des Stutzens sitzt ein Lochfeld. Durch diese Kabeleinführung führen Sie die Leitungen ins Dach, der Stutzen darüber hält den Regen fern. Die Kabel müssen weder unter einem Ziegel hindurch noch durch das Mastrohr laufen. Die gerippte Platte legen Sie von Hand an die Wellen der umliegenden Ziegel an. Den Spalt zwischen Stutzen und Mast schließt eine Gummi-Manschette, zum Beispiel die DUR-line GM Universal, dazu Isolierband. Beides ist nicht im Lieferumfang, planen Sie es bei der Bestellung mit ein. Gummi-Manschetten, Mastkappen und die übrigen Dachverwahrungen finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line GM 50 Schwarz ist die Gummi-Manschette für Rohre mit 50 mm Durchmesser. Sie legt sich superelastisch um das Rohr und schließt den Mastdurchgang gegen Regen, eine feste Größe für Aufträge, bei denen der Rohrdurchmesser bekannt ist. Einsatz und Planung Abdichtung von Antennenmasten und Rohrdurchführungen mit 50 mm. Für unterschiedliche Durchmesser von 32 bis 60 mm führen wir die zuschneidbare DUR-line GM Universal in Schwarz und Ziegelrot. Technische Daten TypDUR-line GM 50 Schwarz, Gummi-Manschette Rohrdurchmesser50 mm Materialsuperelastisch Farbeschwarz Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line GM Universal in Schwarz schließt den Übergang zwischen Antennenmast und Dachpfanne und führt Regenwasser außen über den Ziegel ab. Auf Betondachstein, Schiefer, Bitumenschindeln und Flachdachbahnen geht sie optisch im Untergrund auf, der Mastdurchgang bleibt unauffällig. Einsatz und Planung Für das dunkle Dach: Dunkle Eindeckungen sind bei Betondachstein, Schiefer und Bitumen der Normalfall. Liegt roter oder rotbrauner Tonziegel auf dem Dach, greifen Sie zur ziegelroten Ausführung, die technisch gleich aufgebaut ist. Technische Daten TypGM Universal, Gummi-Manschette für Antennenmaste Farbeschwarz Rohrdurchmesser32 bis 60 mm Höhe125 mm Fußdurchmesser100 mm Bauformabgestufter Konus mit drei Ringstufen, einzeln abschneidbar Materialsuperelastisch, UV-beständig FertigungMade in Germany EinsatzAntennenmaste, Sat-Spiegel, Dachsparrenhalter, Dachpfannen Qualität im Detail Die GM Universal ist Made in Germany, das Gummi kommt aus derselben Form und derselben Mischung wie beim ersten Stück der Serie. Für ein Bauteil, das nach der Montage jahrelang ungeprüft auf dem Dach sitzt, ist das der Unterschied, den man erst nach dem zehnten Sommer sieht. Auf dem Ziegeldach arbeitet die Manschette mit dem Bleiziegel zusammen: Der Bleiziegel schließt die Dachfläche an die Nachbarziegel an, die Manschette übernimmt den Übergang zum Mast. Montage und Praxis Von oben so viele Ringstufen abschneiden, bis die Öffnung zum Mast passt, Manschette über den Mast schieben, bis der Fuß auf der Dachpfanne aufliegt und ihrer Wellenform folgt. Das Material zieht sich von selbst an das Rohr und hält diese Spannung dauerhaft. Ein Messer genügt, Kleber und Dichtmasse entfallen. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

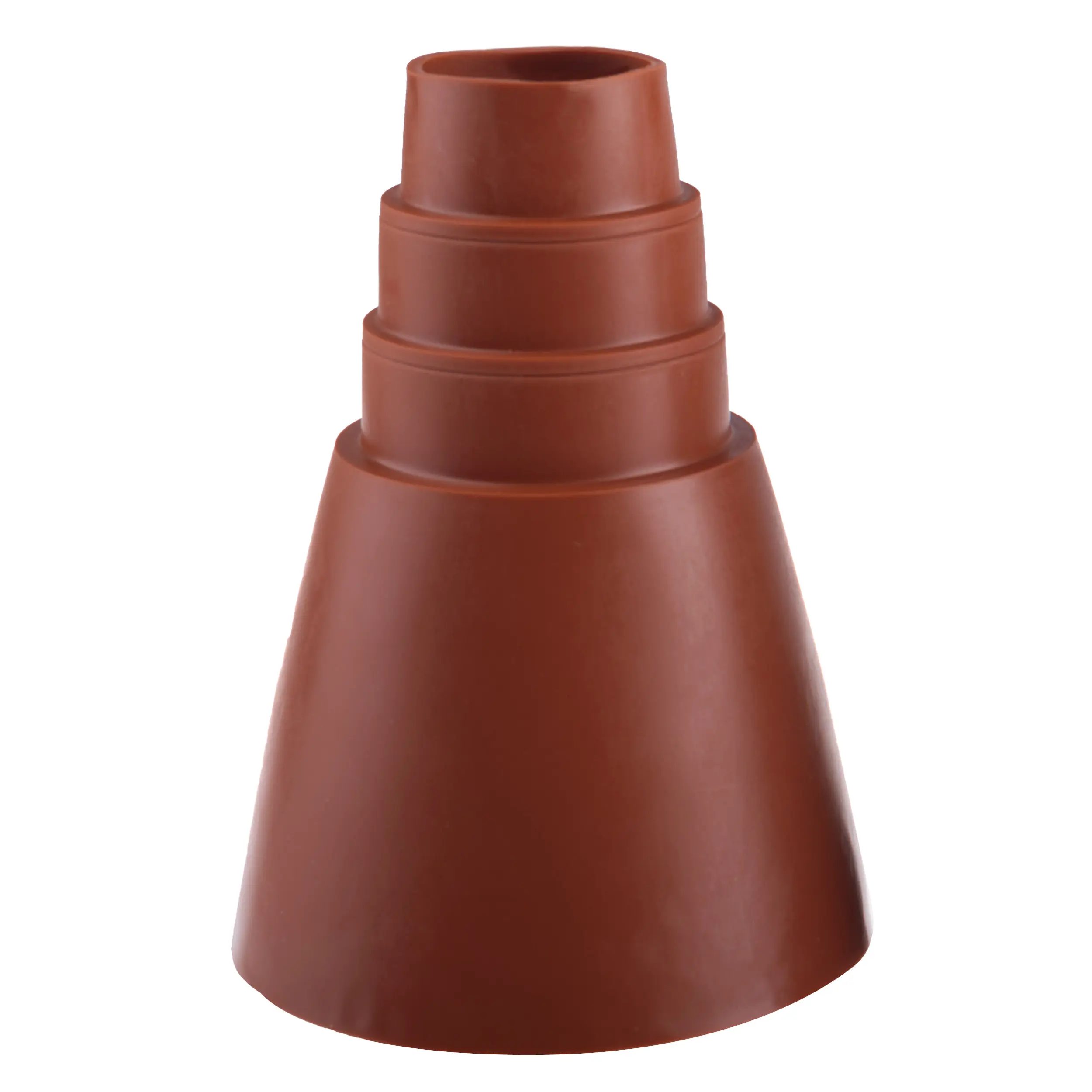

Die DUR-line GM Universal in Ziegelrot schließt den Übergang zwischen Antennenmast und Dachpfanne und ist farblich auf rote und rotbraune Tonziegel abgestimmt. In Ziegelrot geht der Mastdurchgang in der Dachfläche auf, statt als dunkler Punkt aufzufallen. Einsatz und Planung Für das rote Dach: Ein rotes Tonziegeldach wirkt als geschlossene Fläche. Die ziegelrote Ausführung nimmt den Farbton der Eindeckung auf, sodass der Mastdurchgang aus der Entfernung kaum zu erkennen ist. Das zählt, wenn das Dach zur Straße zeigt oder eine gestalterische Vorgabe besteht. Technisch entspricht sie der schwarzen Ausführung in jedem Punkt. Technische Daten TypGM Universal, Gummi-Manschette für Antennenmaste Farbeziegelrot bis rotbraun Rohrdurchmesser32 bis 60 mm Höhe125 mm Fußdurchmesser100 mm Bauformabgestufter Konus mit drei Ringstufen, einzeln abschneidbar Materialsuperelastisch, UV-beständig FertigungMade in Germany EinsatzAntennenmaste, Sat-Spiegel, Dachsparrenhalter, Dachpfannen Qualität im Detail Made in Germany, für die ziegelrote Ausführung genauso wie für die schwarze. Der Farbton ist Teil der Mischung und nicht nachträglich aufgetragen, er sitzt also im Material. Auf dem Ziegeldach arbeitet die Manschette mit dem Bleiziegel zusammen: Der Bleiziegel schließt die Dachfläche an die Nachbarziegel an, die Manschette übernimmt den Übergang zum Mast. Montage und Praxis Von oben so viele Ringstufen abschneiden, bis die Öffnung zum Mast passt, Manschette über den Mast schieben, bis der Fuß auf der Dachpfanne aufliegt und ihrer Wellenform folgt. Das Material zieht sich von selbst an das Rohr und hält diese Spannung dauerhaft. Ein Messer genügt, Kleber und Dichtmasse entfallen. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.

Wo der Antennenmast durch das Dach kommt, bleibt zwischen Mast und Dachziegel oft ein Spalt. Das DUR-line DB 600x80 Schwarz schließt ihn: Band um den Mastfuß legen und auf den Ziegel drücken. Mit 600 × 80 mm ist genug Material für Mast und Ziegelanschluss da. Einsatz und Planung Für das dunkle Dach: Auf schwarzen, anthrazitfarbenen und dunkelgrauen Ziegeln geht das schwarze Band optisch im Dach auf, von der Straße aus ist der Mastdurchgang kaum zu sehen. Für rote und braune Dächer gibt es das DB 600x80 in Ziegelrot. Der Mastdurchgang ist die einzige Stelle, an der die Dachhaut für die Sat-Anlage geöffnet wird. Regen, der am Mast herunterläuft, soll über die Ziegel ablaufen und nicht darunter. Das Band schließt den Übergang vom runden Mast zum Ziegel und leitet das Wasser nach außen ab. Technische Daten TypDUR-line DB 600x80 Schwarz, Dichtungsband Abmessungen600 × 80 mm FarbeSchwarz Lieferformflach, mit Schutzfolie EinsatzAbdichtung zwischen Antennenmast und Dachziegel Montage und Praxis Mast und Ziegel an der Anschlussstelle reinigen, sie sollten trocken und staubfrei sein. Schutzfolie abziehen, Band um den Mast legen und von oben nach unten auf den Ziegel ausarbeiten, sodass das Wasser über die Überlappung abläuft. Weiteres Befestigungs- und Dichtungsmaterial für die Baustelle finden Sie in der Kategorie Kleinteile & Befestigung.
