Signalverteilung: Multischalter, Verteiler, Verstärker, Dosen und Kopfstellen
Verteiltechnik für Sat- und BK-Anlagen vom Einfamilienhaus bis zum Hotel: Multischalter und Kaskaden, Einkabellösungen, Verteiler und Abzweiger, Verstärker und Dämpfungsglieder, Antennendosen sowie Kopfstellen von DUR-line, Spaun, Polytron und Johansson. Wählen Sie nach Teilnehmerzahl, Satelliten und Netzart.
Filter
Filter
Keine Filter zu diesem Suchbegriff.
Sale
DUR-line MS 5/8 G-HQ - Multischalter
Satelliten: 1 | Teilnehmer: 8
Mit dem DUR-line MS 5/8 G-HQ verdrahten Sie ein Zwei- oder Dreifamilienhaus mit einem Gerät: acht unabhängige Ausgänge an einem Satelliten, also drei Wohnungen mit je zwei Dosen und zwei Plätzen Reserve. Jeder Tuner bekommt seine eigene Leitung, Aufnahme und Live-Programm laufen in jeder Wohnung parallel. Stromsparautomatik Schaltet abends der letzte der acht Receiver ab, bekommt das LNB keine Speisespannung mehr. Übrig bleibt nur der Eigenbedarf des eingebauten Netzteils von 0,9 W. Montage und Praxis Ein Quattro-LNB liefert die vier Ebenen, an einem bereits montierten Quad-LNB arbeitet der Schalter über seinen 22-kHz-Generator ebenfalls. Die LNB-Ausgänge und die Schaltereingänge tragen dieselben Kürzel H/H, V/H, H/L und V/L, so stecken Sie gleich auf gleich und die Ebenen sitzen beim ersten Versuch. Achten Sie auf möglichst gleich hohe Eingangspegel der vier Ebenen. Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
DUR-line MS 5/8 Blue ECO – Multischalter
Satelliten: 1 | Teilnehmer: 8
Mit dem DUR-line MS 5/8 Blue ECO planen Sie 8 Anschlüsse auch dort, wo am Montageort keine Steckdose sitzt: Gespeist wird der Multischalter von den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, liegt sein Verbrauch bei 0 Watt. Acht Ausgänge decken drei Wohnungen mit je zwei Dosen ab und lassen zwei Plätze frei. Quattro oder Quad Am Quattro-LNB braucht der MS 5/8 Blue ECO selbst nur 43 mA. Hängt er an einem bereits montierten Quad-LNB, arbeitet sein 22-kHz-Generator mit, dann sind es 53 mA, weil der Schalter dem LNB die gewünschte Ebene selbst mitteilt. Montage und Praxis Ohne Steckdose im Dachboden entfällt der Elektroanschluss am Montageort. Übers Jahr gerechnet steht ein Verteiler, der in Ruhe 0 Watt zieht, gegen ein dauerhaft laufendes Netzteil. Technische Daten TypMS 5/8 Blue ECO (Art. 13105) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
DUR-line MSRP 516 eco - Multischalter
Satelliten: 1 | Teilnehmer: 16
Der DUR-line MSRP 516 eco gehört zur sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Sechzehn Ausgänge für einen Satelliten versorgen acht Wohnungen mit je zwei Anschlüssen. Die Versorgung übernehmen die angeschlossenen Receiver, ein 230-V-Anschluss am Montageort ist nicht nötig. Einsatz und Planung Bei sechzehn Anschlüssen speisen viele Receiver gemeinsam. Sind zeitweise nur wenige in Betrieb und die Leitungen lang, sichert ein Netzteil mit 18 V DC und mindestens 600 mA am Netzteilanschluss die volle Fernspeisung für das LNB. Technische Daten TypMSRP 516 eco (Art. 13097) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / min. 600 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Alle Ausgänge arbeiten unabhängig voneinander, jeder Teilnehmer wählt seine Ebene selbst. Passende Quattro-LNBs und Netzteile finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
DUR-line MSRP 58 eco - Multischalter
Satelliten: 1 | Teilnehmer: 8
Der DUR-line MSRP 58 eco gehört zur sparsamen eco-Baureihe: max. 60 mA Stromaufnahme und 0 Watt im Standby. Acht Ausgänge für einen Satelliten decken das Zwei- bis Dreifamilienhaus ab. Die Versorgung übernehmen die angeschlossenen Receiver, ein 230-V-Anschluss am Montageort ist nicht nötig. Einsatz und Planung Die Stromaufnahme von höchstens 60 mA schafft praktisch jeder moderne Receiver. Nur wenn ungewöhnlich lange Antennenkabel zusammenkommen, wird der Netzteilanschluss gebraucht, dafür genügt ein Netzteil mit 18 V DC und 500 mA. Technische Daten TypMSRP 58 eco (Art. 13096) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen1 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V DC / 500 mA Stromaufnahmemax. 60 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Alle Ausgänge arbeiten unabhängig voneinander, jeder Teilnehmer wählt seine Ebene selbst. Passende Quattro-LNBs und Netzteile finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
Spaun SMS 51207+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 12
Der Spaun SMS 51207+ NF verteilt einen Satelliten auf 12 Teilnehmerausgänge. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Anschlüssen aus einer Anlage. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51207+ NF (Art. 842463) Satellitenpositionen1 Teilnehmerausgänge12 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
DUR-line MSRP 98 eco NT - Multischalter mit Netzteil
Satelliten: 2 | Teilnehmer: 8
Der DUR-line MSRP 98 eco NT gehört zur sparsamen eco-Baureihe: max. 30 mA Stromaufnahme und 0 Watt im Standby. Acht Ausgänge für zwei Satellitenpositionen, etwa Astra 19,2° Ost und Hotbird 13° Ost. Die Versorgung übernehmen die angeschlossenen Receiver, ein 230-V-Anschluss am Montageort ist nicht nötig. Einsatz und Planung Für zwei Positionen brauchen Sie zwei Quattro-LNBs an einer Multifeed-Halterung. Das mitgelieferte Netzteil ist eine Reserve für schwache Tuner, in den meisten Anlagen genügt die Speisung durch die Receiver. Technische Daten TypMSRP 98 eco NT (Art. 13103) Eingänge8 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Satellitenpositionen2 Geeignete LNB2 × Quattro-LNB Frequenzbereich Sat950–2150 MHz Frequenzbereich terrestrisch5–790 MHz Dämpfung Sat−4 dB bis +2 dB Dämpfung terrestrisch−18 bis −20 dB Max. Eingangspegel95 dBµV Max. Ausgangspegel97 dBµV (EN 50083-3) EntkopplungSat/Sat über 30 dB, Sat/TV über 35 dB Schaltspannung14,5–15,5 V DC, 0/22 kHz (±4 kHz) Stromversorgungüber die angeschlossenen Receiver, Netzteil im Lieferumfang Stromaufnahmemax. 30 mA Standby0 Watt Betriebstemperatur−20 °C bis +65 °C Alle Ausgänge arbeiten unabhängig voneinander, jeder Teilnehmer wählt seine Ebene selbst. Passende Quattro-LNBs und Netzteile finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Strom & Schränke.
Spaun SMS 51607+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 16
Der Spaun SMS 51607+ NF verteilt einen Satelliten auf 16 Teilnehmerausgänge. Sechzehn Ausgänge bedienen acht Wohnungen mit je zwei Anschlüssen, die größte Stufe der Serie. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51607+ NF (Art. 842464) Satellitenpositionen1 Teilnehmerausgänge16 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
Sale
DUR-line MS 5/6 G-HQ - Multischalter
Satelliten: 1 | Teilnehmer: 6
Der DUR-line MS 5/6 G-HQ bringt einen Satelliten auf 6 eigene Teilnehmerausgänge. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit versorgt. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf. Stromsparautomatik Sind alle 6 Anschlüsse aus, nimmt der MS 5/6 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht. Einsatz und Planung Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm². Technische Daten TypMS 5/6 G-HQ (Art. 13047) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge6 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
Spaun SMS 241 F - Multischalter
Der Spaun SMS 241 F ist ein Kompakt-Multischalter, der zwei Sat-ZF-Ebenen auf 4 Teilnehmerausgänge verteilt. Jeder Teilnehmer bekommt eine eigene Leitung und wählt die benötigte Ebene über seinen Receiver selbst, unabhängig von den anderen Anschlüssen. Einsatz und Planung Die Kompaktbauform passt in kleine Verteilungen mit vier Anschlüssen, etwa in der Wohnung oder im kleinen Einfamilienhaus. Planen Sie einen Ausgang je Tuner: Ein Receiver mit Twin-Tuner, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei Anschlüsse. Prüfen Sie vor der Montage, welche Ebenen die Empfangsanlage liefert, dann passt der Schalter auf Anhieb. Für Anlagen mit vier Ebenen und mehr Teilnehmern führen wir die Spaun SMS 07+ Serie. Technische Daten TypSMS 241 F Art.-Nr.842339 BauformKompakt-Multischalter Sat-ZF-Ebenen2 Teilnehmer4 HerstellerSpaun Technische Fragen klären Sie direkt mit uns als Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

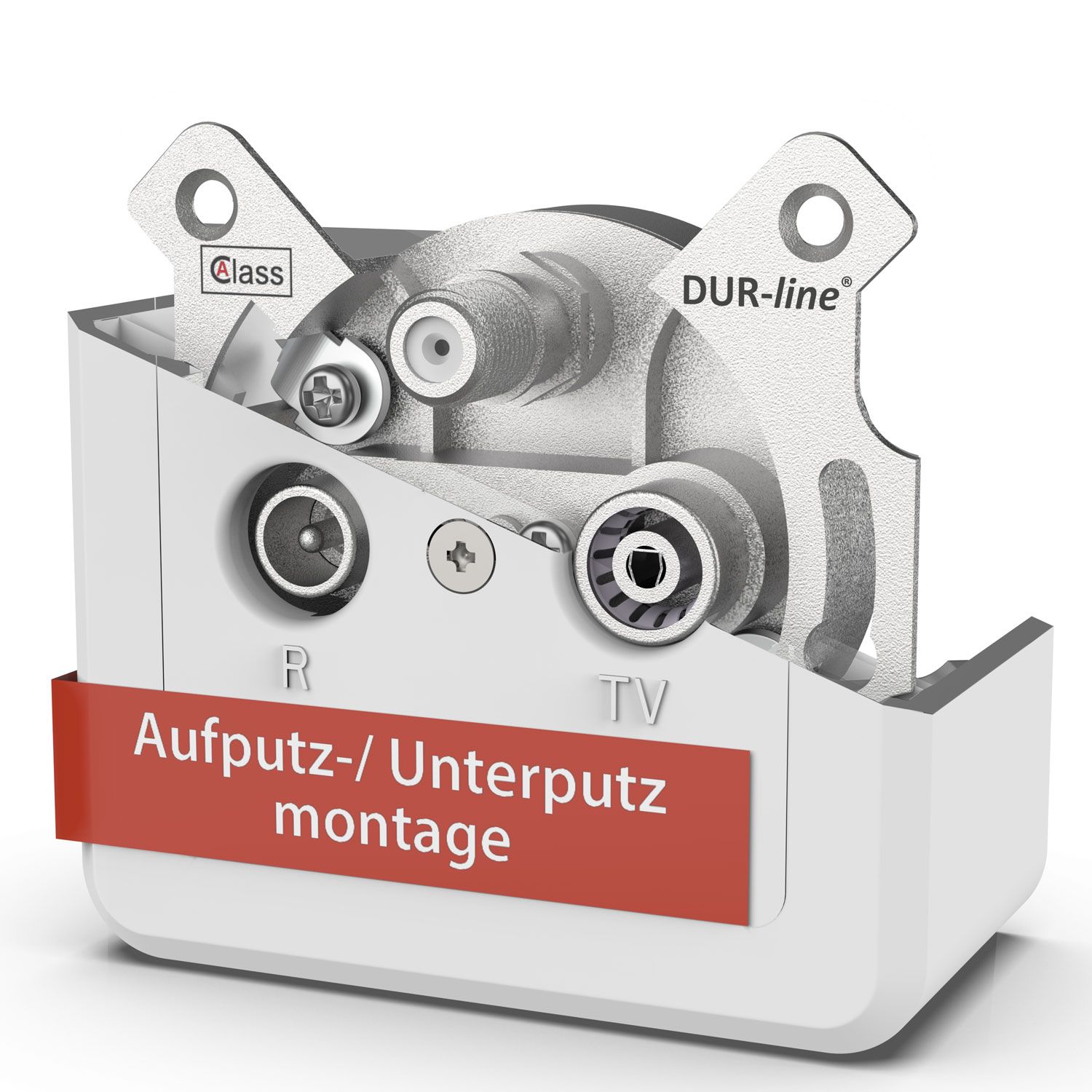

DUR-line DSA 62600 - Sat-Antennendose 3-Loch
Dosentyp: 3-Loch Enddose
Die DUR-line DSA 62600 ist die Standarddose für Satellitenanlagen: drei Anschlüsse für Sat, TV und Radio an einer Stelle, mit nur 2 bis 2,5 dB Dämpfung im Sat-Band. Sie sitzt am Ende einer Stichleitung, also direkt am eigenen Ausgang eines Multischalters oder LNBs, und ist damit die Dose für die allermeisten Wohnungen. Einsatz und Planung Pegel: Am Receiver sollen rund 55 bis 65 dB ankommen. Jedes Dezibel, das die Dose nicht verbraucht, steht dieser Rechnung zur Verfügung, das zahlt sich besonders am Ende langer Leitungswege aus, etwa im obersten Stockwerk. Technische Daten Typ3-Loch Sat-Enddose (Stichleitungsdose) AnschlüsseSat, TV, Radio Anschlussdämpfung Sat2–2,5 dB (950–2400 MHz) Anschlussdämpfung terrestrisch1 dB (5–68 MHz), 1,5 dB (UKW 87,5–108 MHz), 2 dB (174–862 MHz) RückflussdämpfungSat größer 5 dB, terrestrisch größer 9 dB Sat-Ausgangmaximal 500 mA SchirmungsklasseA SteuersignaleDiSEqC-tauglich, Unicable-geeignet GehäuseVollmetall-Druckguss, Abdeckung weiß AnschlusstechnikSchraub-Klemmtechnik LieferumfangDose, Aufputzrahmen, Rahmen und Deckel Montage und Praxis Die genormten Abmessungen passen zu den 3-Loch-Abdeckungen der gängigen deutschen Schalterprogramme. Montiert wird auf oder unter Putz und in der Hohlwand, der beiliegende Aufputzrahmen macht den Einbau ohne Wanddurchbruch möglich. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line DSA 63001 - Sat-Durchgangsdose 3-Loch
Dosentyp: 3-Loch Durchgangsdose
Die DUR-line DSA 63001 ist die Dose für den Fall, dass mehrere Anschlüsse an einer gemeinsamen Leitung hängen. Sie zweigt an ihrem Platz das Signal für Sat, TV und Radio ab und reicht den Rest über den Durchgang an die nächste Dose weiter, Sie verkabeln ein Stockwerk also in Reihe. Einsatz und Planung Die Anschlussdämpfung von rund 10 dB ist das, was die Dose an ihrem Ausgang abzweigt. Die Durchgangsdämpfung von 3 dB bei 2150 MHz summiert sich über alle Dosen der Reihe, bei vier Durchgangsdosen sind das 12 dB. Planen Sie deshalb von hinten: Die letzte Dose muss noch ihre 55 bis 65 dB bekommen, den Abschluss bildet eine Enddose wie die DSA 62600. Technische Daten Typ3-Loch Sat-Durchgangsdose AnschlüsseSat, TV, Radio Anschlussdämpfungca. 10 dB am Abzweig Durchgangsdämpfung3 dB bei 2150 MHz DC-Durchgangmit Diode SchirmungsklasseA EinkabeltechnikUnicable-kompatibel SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ GehäuseVollmetall-Chassis, Abdeckung weiß MontageAuf- und Unterputz LieferumfangDose, Rahmen und Abdeckung Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.

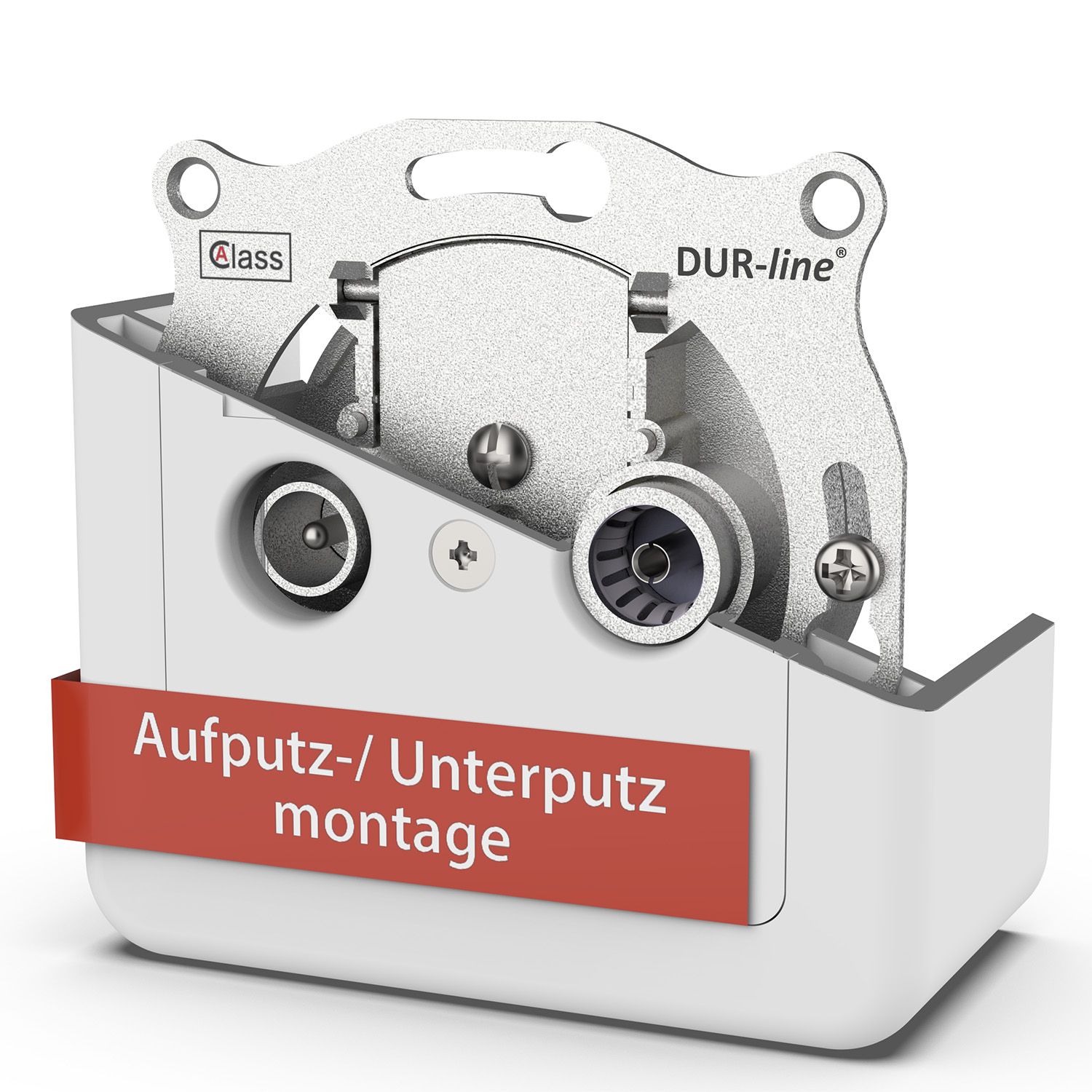

DUR-line DBK 08dB - BK-Durchgangsdose 2-Loch
Dosentyp: 8dB Durchgangsdose
Die DUR-line DBK 08dB ist die Durchgangsdose mit der geringsten Anschlussdämpfung der Serie: Sie zweigt mit maximal 8 dB vergleichsweise viel Pegel für den eigenen Anschluss ab und gehört damit ans hintere Ende einer Dosenreihe, wo ohnehin weniger ankommt. Einsatz und Planung Mit 3,5 dB hat diese Dose die höchste Durchgangsdämpfung der Serie. Was sie an ihrem Anschluss mehr abzweigt, fehlt hinter ihr auf der Leitung, deshalb folgt hinter der 08dB nur noch die abschließende Stichleitungsdose. Eine typische Reihe: 14dB, 10dB, 08dB, zuletzt die Enddose 62800. Klasse A: Das Vollmetall-Chassis schirmt die Verbindung gegen Einstrahlung von Mobilfunk, WLAN und DECT ab, der Endkunde bekommt ein stabiles Bild im ganzen Netz. Technische Daten Typ2-Loch BK-Durchgangsdose AnschlüsseTV und Radio Anschlussdämpfungmax. 8 dB Durchgangsdämpfungmax. 3,5 dB Entkopplung40 dB Frequenzbereich0,15–862 MHz SchirmungsklasseA SignaleKabelfernsehen, DVB-T/T2, UKW und DAB+ MontageAuf- und Unterputz LieferumfangDose, Rahmen, Deckel und Befestigungsschrauben Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
CAT 6 APD - Netzwerkdose
Die CAT 6 Netzwerkdose APD bringt zwei RJ45-Anschlüsse an die Wand und lässt sich unter oder auf Putz montieren, die Blende liegt bei. Am TV-Platz versorgt sie Receiver, Smart-TV oder Streaming-Box mit Netzwerk, neben der Antennendose aus demselben Sortiment. Einsatz und Planung Moderne Receiver und Fernseher holen Mediatheken, Updates und Programmführer über das Netzwerk. Mit zwei Anschlüssen an einem Platz verkabeln Sie den TV-Platz einmal vollständig, ohne Switch hinter dem Sideboard. Technische Daten KategorieCAT 6 Anschlüsse2 × RJ45 MontageUnterputz und Aufputz Lieferumfangmit Blende Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.

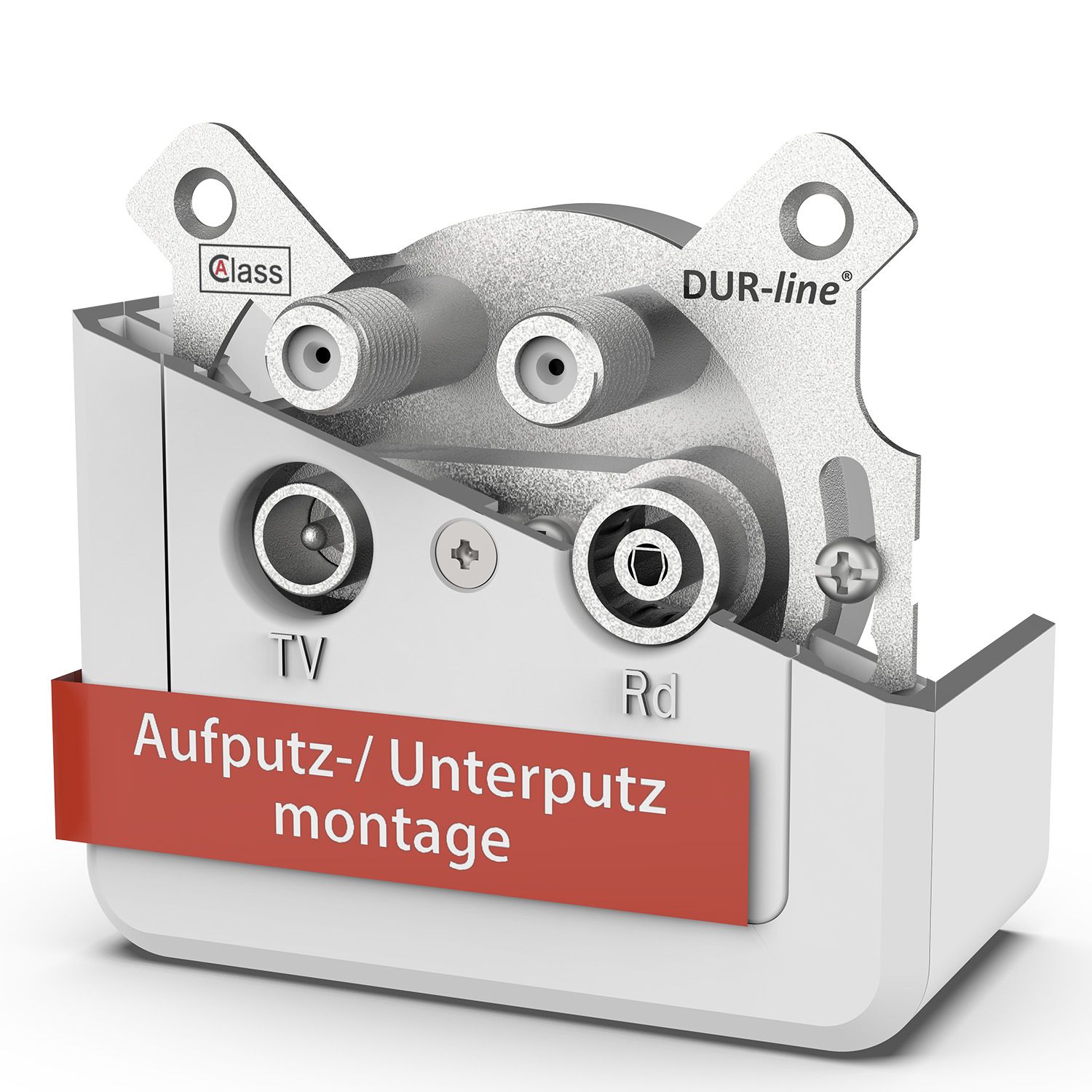

DUR-line DSA 62700 - Sat-Antennendose 4-Loch
Dosentyp: 4-Loch Enddose
Ein Receiver mit Twin-Tuner nimmt auf und zeigt gleichzeitig ein anderes Programm, dafür braucht er zwei Sat-Leitungen an derselben Stelle. Die DUR-line DSA 62700 bringt genau das an die Wand: zwei F-Anschlüsse für Sat, dazu TV und Radio, alles in einer Dose mit vier Löchern. Einsatz und Planung Zwei Sat-Leitungen an einem Platz brauchen Sie beim Twin-Tuner-Receiver und bei zwei Geräten nebeneinander, etwa Receiver und Fernseher mit eigenem Sat-Tuner. Statt eine zweite Dose zu setzen, bekommt jedes Gerät hier seinen eigenen Anschluss. Die 40 dB Entkopplung sorgen dafür, dass die Steuersignale des einen Tuners den anderen nicht erreichen. Technische Daten Typ4-Loch Sat-Enddose Anschlüsse2 × Sat (F-Buchse), TV, Radio Anschlussdämpfungtypisch 3 dB Entkopplung40 dB Frequenzbereich5–2250 MHz Rückkanal5–65 MHz DC-Durchlassfür die Steuerung des LNB und Kabelinternet SchirmungsklasseA SignaleSat, Kabelfernsehen, DVB-T/T2, Radio, bis UHD und 8K EinkabeltechnikUnicable-tauglich LieferumfangDose, Rahmen und Deckel, montiert wird auf oder unter Putz Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line DBK 62800 - BK-Stichleitungsdose
Dosentyp: Stichleitungsdose
Die DUR-line DBK 62800 ist die Enddose der Breitband-Kabelanlage: zwei Anschlüsse für TV und Radio, dahinter eine Stichleitung. Sie sitzt überall dort, wo eine Leitung an genau einem Anschluss endet, und ebenso als Abschluss am Ende einer Reihe von Durchgangsdosen. Einsatz und Planung Eine Stichleitungsdose schließt die Leitung sauber ab, beim einzelnen Anschluss am Verteiler ebenso wie am letzten Platz einer Reihe. So bekommen auch alle vorgelagerten Anschlüsse ein sauberes Signal. Das Koaxkabel wird über eine Schraub-Klemmtechnik angeschlossen, die ohne Spezialwerkzeug sicher hält, praktisch bei der Nachrüstung im Bestand. Klasse A: Das Vollmetall-Chassis schirmt die Verbindung gegen Einstrahlung von Mobilfunk, WLAN und DECT ab, der Endkunde bekommt ein stabiles Bild im ganzen Netz. Technische Daten Typ2-Loch BK-Stichleitungsdose AnschlüsseTV und Radio BauformEnddose ohne Durchgang Frequenzbereich0,15–862 MHz SchirmungsklasseA SignaleKabelfernsehen, DVB-T/T2, UKW und DAB+ GehäuseVollmetall-Chassis, Abdeckung weiß AnschlusstechnikSchraub-Klemmtechnik MontageAuf- und Unterputz LieferumfangDose, Rahmen und Deckel Die genormten Abmessungen passen in die 2-Loch-Abdeckungen der gängigen Schalterprogramme, sodass die Optik der übrigen Schalter erhalten bleibt. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line DBK 10dB - BK-Durchgangsdose 2-Loch
Dosentyp: 10dB Durchgangsdose
Die DUR-line DBK 10dB ist die Durchgangsdose für die mittleren Plätze der Reihe. Mit 10 dB Anschlussdämpfung zweigt sie maßvoll ab und gibt mit nur 2 dB Durchgangsdämpfung fast alles an die folgenden Dosen weiter, die ausgewogenste Kombination der Serie. Einsatz und Planung Vorn stehen die Dosen mit hoher Anschlussdämpfung, hinten die mit niedriger. Eine typische Reihe mit vier Anschlüssen: 14dB, 10dB, 08dB, zuletzt die Stichleitungsdose 62800. Bei längeren Reihen können mehrere 10dB-Dosen hintereinanderliegen, rechnen Sie dabei je Dose 2 dB Durchgangsdämpfung mit. Klasse A: Das Vollmetall-Chassis schirmt die Verbindung gegen Einstrahlung von Mobilfunk, WLAN und DECT ab, der Endkunde bekommt ein stabiles Bild im ganzen Netz. Technische Daten Typ2-Loch BK-Durchgangsdose AnschlüsseTV und Radio Anschlussdämpfungmax. 10 dB Durchgangsdämpfungmax. 2 dB Entkopplung40 dB Frequenzbereich0,15–862 MHz SchirmungsklasseA SignaleKabelfernsehen, DVB-T/T2, UKW und DAB+ MontageAuf- und Unterputz LieferumfangDose, Rahmen, Deckel und Befestigungsschrauben Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line DBK 14dB - BK-Durchgangsdose 2-Loch
Dosentyp: 14dB Durchgangsdose
Die DUR-line DBK 14dB gehört an den Anfang der Dosenreihe. Dort ist der Pegel am höchsten, deshalb darf die Dose mit 14 dB viel für sich abzweigen, und mit nur 1,2 dB Durchgangsdämpfung gibt sie den kleinsten Verlust der Serie an alle folgenden Anschlüsse weiter. Einsatz und Planung Die 14dB zweigt kräftig für den eigenen Anschluss ab und kostet den Durchgang dabei nur 1,2 dB, damit geht auch eine lange Reihe auf. Eine typische Reihe: 14dB am Anfang, dann 10dB, dann 08dB, den Abschluss bildet die 62800. Bei längeren Reihen können mehrere 14dB-Dosen vorn stehen, bevor nach hinten abgestuft wird. Klasse A: Das Vollmetall-Chassis schirmt die Verbindung gegen Einstrahlung von Mobilfunk, WLAN und DECT ab, der Endkunde bekommt ein stabiles Bild im ganzen Netz. Technische Daten Typ2-Loch BK-Durchgangsdose AnschlüsseTV und Radio Anschlussdämpfungmax. 14 dB Durchgangsdämpfungmax. 1,2 dB Entkopplung40 dB Frequenzbereich0,15–862 MHz SchirmungsklasseA SignaleKabelfernsehen, DVB-T/T2, UKW und DAB+ MontageAuf- und Unterputz LieferumfangDose, Rahmen, Deckel und Befestigungsschrauben Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line MD 5200 Stichdose - Multimedia-Dose
Dosentyp: Stichdose
Die DUR-line MD 5200 bringt Fernsehen, Radio und Internet über den Kabelanschluss an einen einzigen Platz. Als Stichdose sitzt sie am Ende einer Leitung und versorgt genau diesen Anschlussplatz, beim einzelnen Anschluss direkt am Verteiler ebenso wie am letzten Platz einer Reihe. Einsatz und Planung DATA-Anschluss: Ein Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Sollen mehrere Plätze an einer gemeinsamen Leitung hängen, übernehmen die Durchgangsdosen MD 5219, 5214 und 5210 die vorderen Positionen und die 5200 den Abschluss. Technische Daten TypMD 5200 Stichdose AnschlüsseTV, Radio, DATA (F-Buchse) BauformEnddose ohne Durchgang VerwendungBreitband-Kabelanlagen mit Rückkanal Anschluss Modemüber F-Kabel an der DATA-Buchse Anschluss TV und Radioüber die üblichen IEC-Anschlüsse GehäuseAufputz, weiß Beschriftungalle drei Anschlüsse auf der Front gekennzeichnet Montage und Praxis Das Aufputzgehäuse wird direkt auf den Untergrund gesetzt, kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line MD 5210 Durchgangsdose - Multimedia-Dose
Dosentyp: 10dB Durchgangsdose
Die DUR-line MD 5210 ist die Multimedia-Durchgangsdose für die hinteren Plätze einer Reihe. Sie zweigt mit 10 dB Anschlussdämpfung das Signal für TV, Radio und den DATA-Anschluss ab und reicht den Rest an die nächste Dose weiter. Einsatz und Planung DATA-Anschluss: Ein Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Je niedriger die Anschlussdämpfung, desto mehr zweigt eine Dose für sich ab. Mit 10 dB nimmt sich die MD 5210 am meisten von den drei Durchgangsdosen und gehört deshalb nach hinten, kurz vor die abschließende Stichdose. Eine typische Reihe lautet 5219, 5214, 5210, dann die 5200. Technische Daten TypMD 5210 Durchgangsdose AnschlüsseTV, Radio, DATA (F-Buchse) Anschlussdämpfung10 dB BauformDurchgangsdose VerwendungBreitband-Kabelanlagen mit Rückkanal Anschluss Modemüber F-Kabel an der DATA-Buchse Anschluss TV und Radioüber die üblichen IEC-Anschlüsse GehäuseAufputz, weiß Montage und Praxis Das Aufputzgehäuse wird direkt auf den Untergrund gesetzt, kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line MD 5214 Durchgangsdose - Multimedia-Dose
Dosentyp: 14dB Durchgangsdose
Die DUR-line MD 5214 ist die Multimedia-Durchgangsdose für die mittleren Plätze einer Reihe. Mit 14 dB Anschlussdämpfung zweigt sie maßvoll ab und lässt den folgenden Anschlüssen entsprechend mehr übrig, TV, Radio und DATA stehen an jedem Platz gleichermaßen zur Verfügung. Einsatz und Planung DATA-Anschluss: Ein Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Mit 14 dB liegt die MD 5214 zwischen der 5219 für den Reihenanfang und der 5210 für das Ende. In einer Reihe mit vier Plätzen: 5219, 5214, 5210, dann die Stichdose 5200. Weil jeder Platz einen DATA-Anschluss hat, lässt sich der Internetzugang später an einen anderen Platz verlegen, ohne die Verkabelung zu ändern. Technische Daten TypMD 5214 Durchgangsdose AnschlüsseTV, Radio, DATA (F-Buchse) Anschlussdämpfung14 dB BauformDurchgangsdose VerwendungBreitband-Kabelanlagen mit Rückkanal Anschluss Modemüber F-Kabel an der DATA-Buchse Anschluss TV und Radioüber die üblichen IEC-Anschlüsse GehäuseAufputz, weiß Montage und Praxis Das Aufputzgehäuse wird direkt auf den Untergrund gesetzt, kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line MD 5219 Durchgangsdose - Multimedia-Dose
Dosentyp: 19dB Durchgangsdose
Die DUR-line MD 5219 gehört an den Anfang der Dosenreihe. Dort steht der volle Pegel an, deshalb zweigt sie mit 19 dB, dem höchsten Wert der Serie, nur wenig für sich ab und lässt den nachfolgenden Anschlüssen den größten Teil. Einsatz und Planung DATA-Anschluss: Ein Kabelmodem sendet selbst Signale zurück ins Netz. Die DATA-Buchse ist als F-Buchse ausgeführt und dafür vorgesehen, sodass Modem, Fernseher und Radio je einen eigenen, beschrifteten Anschluss bekommen. Mit 19 dB zweigt die MD 5219 so wenig ab, wie ihr Platz braucht, und hält den Rest für die Reihe frei. Eine typische Abfolge mit vier Plätzen: 5219, 5214, 5210, dann die Stichdose 5200. Am ersten Platz liegt häufig der Hausübergabepunkt in der Nähe, die praktische Position fürs Modem. Technische Daten TypMD 5219 Durchgangsdose AnschlüsseTV, Radio, DATA (F-Buchse) Anschlussdämpfung19 dB BauformDurchgangsdose VerwendungBreitband-Kabelanlagen mit Rückkanal Anschluss Modemüber F-Kabel an der DATA-Buchse Anschluss TV und Radioüber die üblichen IEC-Anschlüsse GehäuseAufputz, weiß Montage und Praxis Das Aufputzgehäuse wird direkt auf den Untergrund gesetzt, kein Stemmen, kein Putz ausbessern, keine beschädigte Tapete. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
DUR-line DPE 18dB Einkabel - Sat-Durchgangsdose
Dosentyp: 18dB Durchgangsdose
Die DUR-line DPE 18dB gehört an den Anfang der Einkabelreihe. Dort steht der volle Pegel an, deshalb zweigt sie mit 18 dB, dem höchsten Wert der Serie, nur wenig für sich ab und hält den größten Teil für die nachfolgenden Anschlüsse frei. Einsatz und Planung Alle Teilnehmer einer Einkabelanlage liegen auf einer gemeinsamen Ableitung, jeder Receiver spricht LNB oder Multischalter über sein eigenes Userband an. Die DPE 18dB prüft die Steuerbefehle an ihrem Anschluss und lässt nur die Bänder weiter, für die eine Berechtigung hinterlegt ist. Zusätzlich blockiert sie eine Dauerspannung über 15 Volt und einen 22-kHz-Dauerton, beides nach 500 Millisekunden und selbstrückstellend, ohne dass jemand die Dose zurücksetzen muss. Mit der 18dB am Anfang geht auch eine lange Einkabelreihe auf. Eine typische Reihe lautet 18dB, 14dB, 10dB und zuletzt die 7dB als Enddose. Technische Daten TypDPE 18dB, programmierbare Einkabel-Durchgangsdose Anschlussdämpfung18 dB EinkabelnormUnicable I (EN 50494) und Unicable II (EN 50607) Userband-Berechtigungje Dose programmierbar, ab Werk alle Bänder freigegeben Programmierungüber Programmieradapter und Konfigurationssoftware am PC BauformDurchgangsdose, reicht das Signal weiter Schutzfunktionblockiert Dauerspannung über 15 V und 22-kHz-Dauerton, jeweils nach 500 ms, selbstrückstellend Verwendungfester Bestandteil der Antennenverteilanlage im Gebäude Montage und Praxis Im Auslieferzustand arbeitet die Dose sofort. Die Berechtigungen legen Sie danach mit dem DPE Dosen-Programmer ab, ein Receiver mit Twin-Tuner belegt zwei Bänder. Halten Sie die Belegung schriftlich fest, dann bleibt bei einer Erweiterung nachvollziehbar, welches Band wohin gehört. Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
Spaun ASD 214 - Durchgangsdose
Die Spaun ASD 214 ist eine Antennen-Durchgangsdose zum Einsatz in Breitband-Kabelnetzen und Gemeinschafts-Antennenanlagen (BK/GA). Sie zweigt an ihrem Platz ab und reicht das Signal an die nächste Dose der Reihe weiter. Einsatz und Planung Die ASD-Reihe gibt es als 214 und 218. Damit planen Sie eine BK- oder GA-Dosenreihe aus einer Programmlinie, die Position der 214 ergibt sich aus der Pegelplanung. Welche Dose an welchen Platz gehört, entscheidet die Verkabelung. Stichdosen schließen eine Leitung ab, Durchgangsdosen zweigen ab und reichen den Rest weiter. Für die Pegelrechnung nehmen Sie die Werte aus dem Herstellerdatenblatt, technische Rückfragen klären Sie direkt mit uns. Für den Fachbetrieb: Spaun ist eine Eigenmarke, Sie bekommen Dosen, Multischalter und Verteiltechnik aus einer Hand und dieselbe Ausführung bei jeder Nachbestellung. Technische Daten TypAntennen-Durchgangsdose ModellSpaun ASD 214 EinsatzBreitband-Kabelnetze und Gemeinschafts-Antennenanlagen (BK/GA) EAN4040326211052 Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
Spaun ASD 218 - Durchgangsdose
Die Spaun ASD 218 ist eine Antennen-Durchgangsdose für Breitband-Kabelnetze und Gemeinschafts-Antennenanlagen. In der Dosenreihe zweigt sie für ihren eigenen Anschluss ab und gibt das Signal an die folgenden Dosen weiter. Einsatz und Planung Zusammen mit der ASD 214 entsteht eine BK- oder GA-Reihe aus derselben Programmlinie, die 218 ist die zweite Variante der Reihe. Welche Dose an welchen Platz gehört, entscheidet die Verkabelung. Stichdosen schließen eine Leitung ab, Durchgangsdosen zweigen ab und reichen den Rest weiter. Für die Pegelrechnung nehmen Sie die Werte aus dem Herstellerdatenblatt, technische Rückfragen klären Sie direkt mit uns. Für den Fachbetrieb: Spaun ist eine Eigenmarke, Sie bekommen Dosen, Multischalter und Verteiltechnik aus einer Hand und dieselbe Ausführung bei jeder Nachbestellung. Technische Daten TypAntennen-Durchgangsdose ModellSpaun ASD 218 EinsatzBreitband-Kabelnetze und Gemeinschafts-Antennenanlagen (BK/GA) EAN4040326211069 Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
