Spaun Multischalter, Abzweiger & Verteiler für Antennen- und Sat-Anlagen
Spaun liefert Verteiltechnik für Antennen- und Sat-Anlagen: Multischalter der SMS 07+ Serie mit 0,1 Watt Standby, Abzweiger, Verteiler, Dosen, Verstärker und Netzteile. Wählen Sie nach Teilnehmerzahl und Dämpfung – Nettopreise für Installateure und Fachbetriebe.

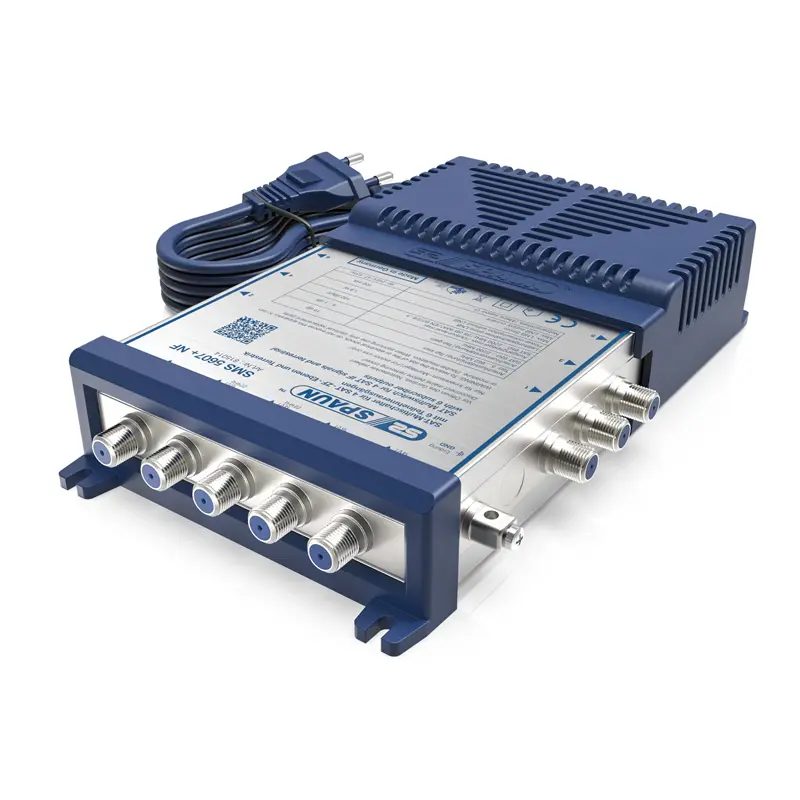

Spaun SMS 5607+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 6
Der Spaun SMS 5607+ NF verteilt einen Satelliten auf 6 Teilnehmerausgänge. Sechs Ausgänge decken das Einfamilienhaus mit Reserve ab. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 5607+ NF (Art. 815014) Satellitenpositionen1 Teilnehmerausgänge6 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

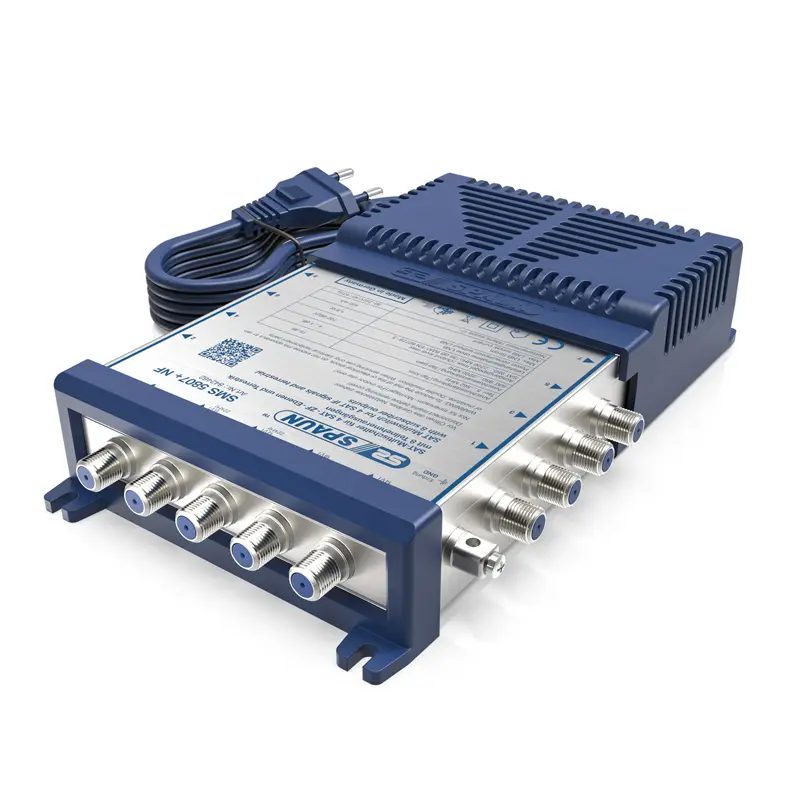

Spaun SMS 5807+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 8
Der Spaun SMS 5807+ NF verteilt einen Satelliten auf 8 Teilnehmerausgänge. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und zwei freie Plätze. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 5807+ NF (Art. 842462) Satellitenpositionen1 Teilnehmerausgänge8 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

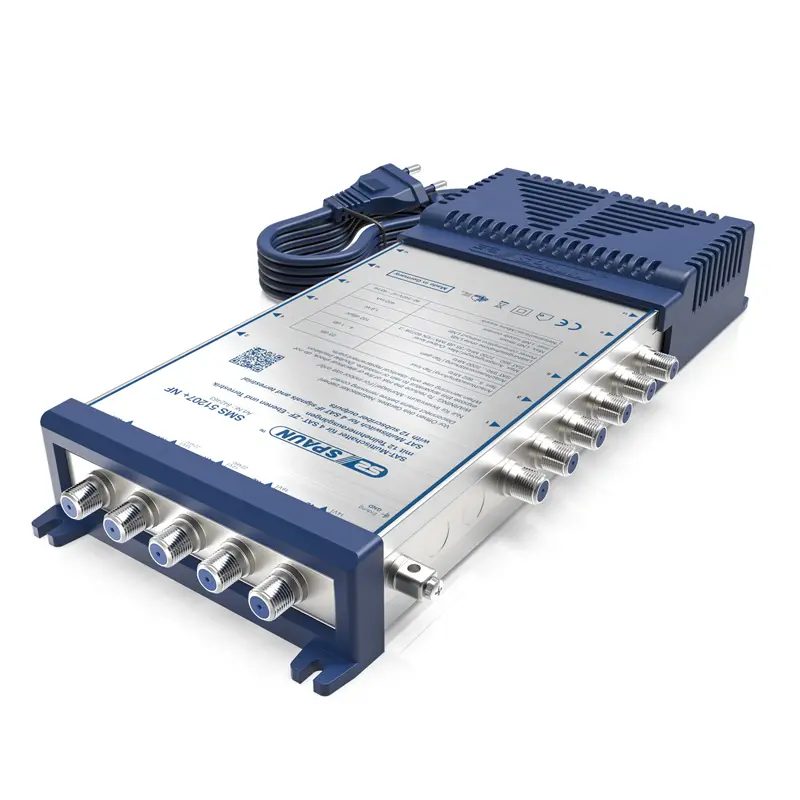

Spaun SMS 51207+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 12
Der Spaun SMS 51207+ NF verteilt einen Satelliten auf 12 Teilnehmerausgänge. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Anschlüssen aus einer Anlage. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51207+ NF (Art. 842463) Satellitenpositionen1 Teilnehmerausgänge12 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

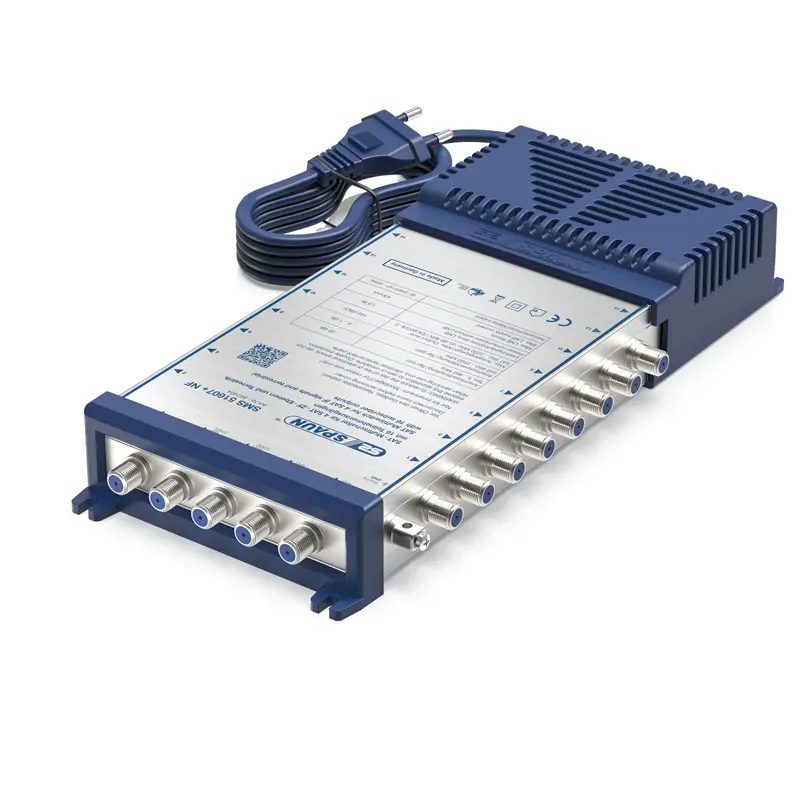

Spaun SMS 51607+ NF - Multischalter
Satelliten: 1 | Teilnehmer: 16
Der Spaun SMS 51607+ NF verteilt einen Satelliten auf 16 Teilnehmerausgänge. Sechzehn Ausgänge bedienen acht Wohnungen mit je zwei Anschlüssen, die größte Stufe der Serie. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 51607+ NF (Art. 842464) Satellitenpositionen1 Teilnehmerausgänge16 Geeignete LNBQuattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

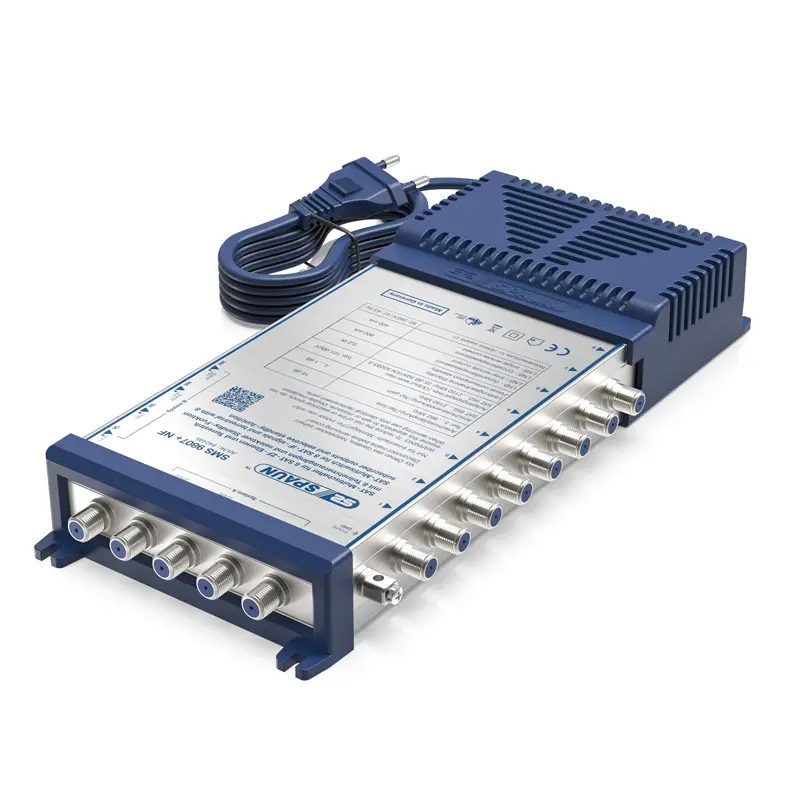

Spaun SMS 9807+ NF - Multischalter
Satelliten: 2 | Teilnehmer: 8
Der Spaun SMS 9807+ NF verteilt zwei Satelliten auf 8 Teilnehmerausgänge. Astra 19,2° Ost und Hotbird 13° Ost liegen an allen acht Anschlüssen an, jeder Teilnehmer wechselt über seinen Receiver. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt. Montage und Praxis Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Für zwei Positionen sitzen zwei Quattro-LNBs an einer Multifeed-Halterung, ihre je vier Ebenen kommen auf die acht Sat-Eingänge. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen. Technische Daten TypSMS 9807+ NF (Art. 842495) Satellitenpositionen2 Teilnehmerausgänge8 Geeignete LNB2 × Quattro-LNB Standby-Leistungtyp. 0,1 W Terrestrischer Eingangpassiv und rückwegtauglich Stromversorgungeingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest LNB-Fernspeisestrommax. 500 mA Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

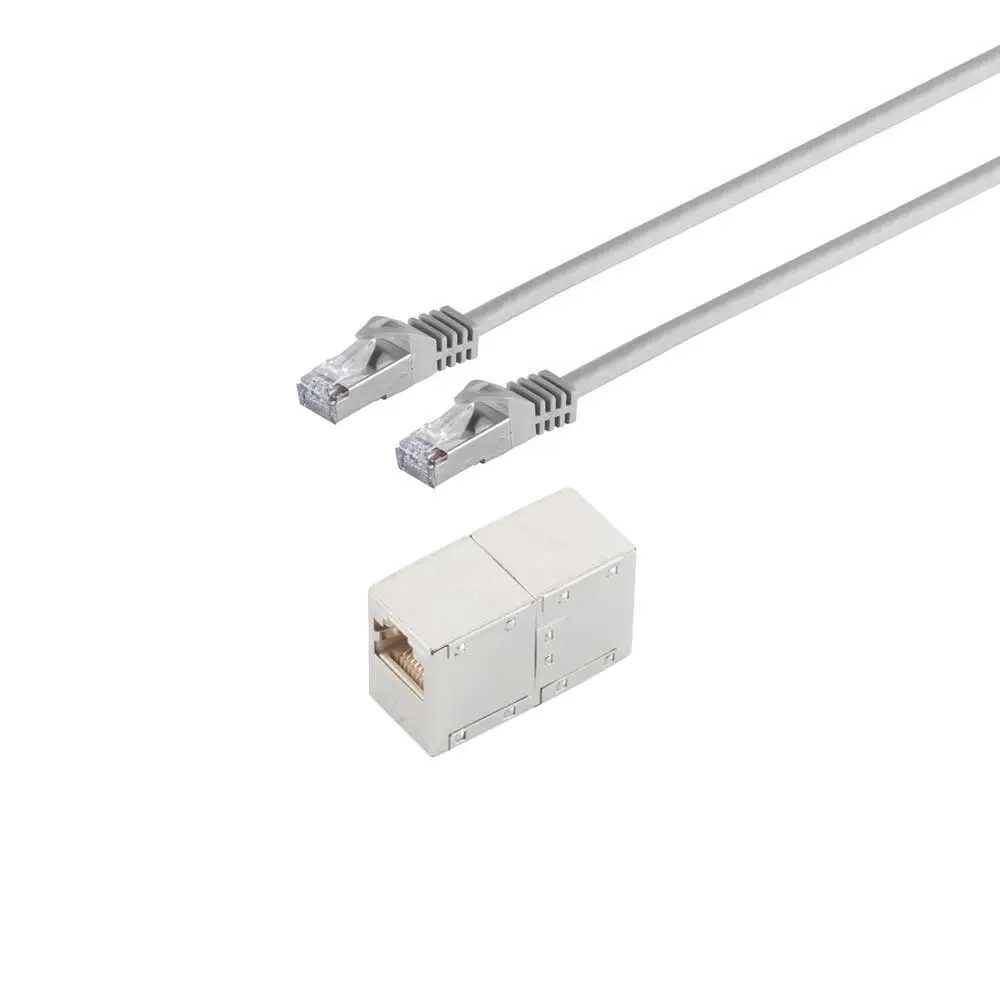

SPAUN Energy Master BMS Kabel Verlängerung - Zubehör
Das BMS-Kabel Verlängerungsset ist ideal für die Erweiterung des Energy Master BMS-Kabel. Ob für eine bessere Organisation oder zusätzliche Reichweite für eine bequemere Installation Ihres Energy Master - dieses Verlängerungsset bietet 1 Meter zusätzliche Flexibilität und Bewegungsfreiheit bei der Platzierung. Das Set besteht aus einem Adapter zur einfachen Verlängerung des Kabels und einem 1m Netzwerkkabel. Wichtiger Hinweis: Dieses Verlängerungsset ist ausschließlich für den Gebrauch in Innenräumen gedacht.
Spaun VAM 110 NF - AV-Modulator PAL
Der Spaun VAM 110 NF ist ein AV-Modulator für PAL. Er setzt das AV-Signal einer Videokamera in einen Fernsehkanal um, den das Fernsehgerät wie jedes andere Programm empfängt. So erscheint das Kamerabild auf dem Fernseher. Einsatz und Planung Der Modulator sitzt zwischen Videokamera und Fernsehgerät. Für Ihren Kunden bedeutet das: Das Kamerabild liegt auf einem eigenen Kanal und ist am Fernseher mit der Fernbedienung erreichbar. Prüfen Sie vor der Montage, dass das Fernsehgerät den PAL-Kanal empfangen kann, dann läuft die Bildübertragung auf Anhieb. Lieferumfang und Auswahl Sie erhalten den Modulator VAM 110 NF als Einzelgerät für eine Kamera. Für mehrere Kameras planen Sie je Kamera einen Modulator mit eigenem Kanal ein, damit jedes Bild am Fernseher auf einem eigenen Programmplatz liegt. Technische Daten TypVAM 110 NF Art.-Nr.810003 EAN4040326100035 FunktionAV-Modulator AusgangsnormPAL Einsatzzwischen Videokamera und Fernsehgerät HerstellerSpaun Technische Fragen zu Anschluss und Kanalwahl klären Sie direkt mit uns als Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Kopfstellen.
Spaun NVF 115 F - Nachverstärker
Der Spaun NVF 115 F ist ein Nachverstärker, der SAT-ZF und Terrestrik gemeinsam verstärkt. Er gleicht die Verluste langer Kabelwege und mehrerer Verteiler aus, damit am Teilnehmer ausreichend Pegel für beide Bereiche ankommt.Einbau und PraxisWie jeder Verstärker gehört er möglichst nah an die Signalquelle, wo das Signal noch sauber ist. Dann wirkt die Verstärkung auf der gesamten folgenden Strecke, und der Endkunde hat auf Sat- und Antennenprogrammen stabilen Empfang.Technische DatenTypNVF 115 FBauartNachverstärkerSignaleSAT-ZF und Terrestrik gemeinsamVerstärkung, Frequenzbereich und Versorgung entnehmen Sie dem Datenblatt des Herstellers.Weitere Verstärker und Entzerrer finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun SMS 55245 F - Multischalter
Der Spaun SMS 55245 F versorgt 24 Teilnehmer und braucht dafür kein eigenes Netzteil. Das spart den 230-V-Anschluss am Montageort, etwa auf dem Dachboden oder im Technikschacht, und der Schalter lässt sich dort setzen, wo die Leitungswege am kürzesten sind. Stromverbrauch Der Multischalter reduziert die LNB-Spannung auf 9 V. So bleibt der Stromverbrauch der Anlage minimal, und Ihr Kunde hat dauerhaft niedrige Betriebskosten. Erweiterung der Anlage Der SMS 55245 F ist kaskadierbar. Soll die Anlage über 24 Teilnehmer hinaus wachsen, kommen weitere Bausteine dahinter, ohne das Verteilkonzept neu zu planen. Unbelegte Ausgänge schließen Sie mit 75-Ohm-Widerständen ab. Technische Daten TypSMS 55245 F Art.-Nr.816009 EAN4040326160091 SerieSMS Teilnehmer24 Netzteilnicht nötig LNB-Spannungreduziert auf 9 V Kaskadierbarja HerstellerSpaun Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
Spaun FMS 30 - UKW/FM-Bandpass
Der Spaun FMS 30 ist ein UKW/FM-Bandpass zum selektiven Filtern des UKW-Frequenzbereichs. Er lässt das UKW-Radiosignal durch und hält die übrigen Frequenzanteile zurück.Einsatz und PlanungIn Gemeinschaftsanlagen und Verteilnetzen, in denen UKW getrennt aufbereitet, verstärkt oder eingespeist wird, und überall dort, wo am UKW-Eingang nur das Radiosignal anliegen soll. Damit bekommt der Endkunde rauscharmen Radioempfang.Technische DatenTypFMS 30BauartUKW/FM-BandpassFunktionselektives Filtern des UKW-BereichsDurchlassbereich und Dämpfungswerte entnehmen Sie dem Datenblatt des Herstellers.Weitere Filter, Pegelsteller und Verstärker finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun LES 2200 - Leitungsentzerrer
Der Spaun LES 2200 ist ein Leitungsentzerrer für lange Kabelstrecken. Je länger die Leitung, desto stärker fallen die hohen Frequenzen gegenüber den niedrigen ab. Der LES 2200 gleicht diese frequenzabhängige Schräglage aus, damit am Ende alle Kanäle mit ausgeglichenem Pegel anliegen.Nutzen für die AnlageOhne Ausgleich müsste der Pegel so hoch gefahren werden, dass die unteren Kanäle übersteuern, damit die oberen noch reichen. Mit entzerrtem Frequenzgang liegen alle Kanäle im Arbeitsbereich des Receivers, und der Endkunde hat auf jedem Programm stabiles Bild.Technische DatenTypLES 2200BauartLeitungsentzerrerFunktionAusgleich der frequenzabhängigen SchräglageEinsatzlange Kabelstrecken, typisch zusammen mit einem VerstärkerEntzerrungswertlaut DatenblattEinbau und PraxisDer Entzerrer wird in die Leitung eingeschleift, typischerweise zusammen mit einem Verstärker am Anfang einer langen Strecke. Den passenden Entzerrungswert entnehmen Sie dem Datenblatt.Für die PegelplanungWer eine lange Strecke plant, rechnet nicht nur die Dämpfung, sondern auch das Gefälle zwischen unterem und oberem Bandende. Mit Entzerrer bleibt dieser Unterschied klein, und der Verstärker muss nicht auf Kosten der unteren Kanäle hochgefahren werden.Verstärker, Pegelsteller und weitere Entzerrer finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun SGS 22 F - 22 KHz Generator
Der Spaun SGS 22 F ist ein 22-kHz-Generator zur Unterstützung eines Multischalters, der vom Receiver kein 22-kHz-Steuersignal bekommt. Über den 22-kHz-Ton wählt der Multischalter zwischen Low- und High-Band; der SGS 22 F stellt dieses Signal bereit.Einsatz und PlanungIn Anlagen mit Receivern oder Zwischengeräten, die das 22-kHz-Signal nicht oder nicht zuverlässig ausgeben. Der Generator wird in die Leitung eingeschleift, Receiver und Multischalter bleiben unverändert.Technische DatenTypSGS 22 FFunktionerzeugt das 22-kHz-SteuersignalEinsatzMultischalter ohne 22-kHz-Signal vom ReceiverAnschluss und Versorgung entnehmen Sie der beiliegenden Herstelleranleitung.Weitere Steuer- und Signaltechnik finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun SLS 2200 F - SAT-Leitungsentzerrer
Der Spaun SLS 2200 F ist ein SAT-Leitungsentzerrer. Im Sat-ZF-Band dämpft Koaxialkabel die oberen Frequenzen stärker als die unteren; nach langen Strecken kommen die oberen Transponder deutlich schwächer an. Der SLS 2200 F gleicht diese Schräglage aus.Nutzen für die AnlageOhne Ausgleich müsste der Pegel so hoch gefahren werden, dass die unteren Kanäle übersteuern, damit die oberen noch reichen. Mit entzerrtem Frequenzgang liegen alle Kanäle im Arbeitsbereich des Receivers, und der Endkunde hat auf jedem Programm stabiles Bild.Technische DatenTypSLS 2200 FBauartSAT-LeitungsentzerrerFunktionAusgleich der frequenzabhängigen SchräglageEinsatzlange Kabelstrecken, typisch zusammen mit einem VerstärkerEntzerrungswertlaut DatenblattEinbau und PraxisDer Entzerrer wird in die Leitung eingeschleift, typischerweise zusammen mit einem Verstärker am Anfang einer langen Strecke. Den passenden Entzerrungswert entnehmen Sie dem Datenblatt.Für die PegelplanungWer eine lange Strecke plant, rechnet nicht nur die Dämpfung, sondern auch das Gefälle zwischen unterem und oberem Bandende. Mit Entzerrer bleibt dieser Unterschied klein, und der Verstärker muss nicht auf Kosten der unteren Kanäle hochgefahren werden.Verstärker, Pegelsteller und weitere Entzerrer finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun LEX 862 F - Leitungsentzerrer
Der Spaun LEX 862 F gleicht die frequenzabhängige Schräglage einer Kabelstrecke aus. Weil Koaxialkabel hohe Frequenzen stärker dämpft als niedrige, liegen am Ende einer langen Leitung die oberen Kanäle niedriger als die unteren; der LEX 862 F hebt dieses Gefälle auf.Nutzen für die AnlageOhne Ausgleich müsste der Pegel so hoch gefahren werden, dass die unteren Kanäle übersteuern, damit die oberen noch reichen. Mit entzerrtem Frequenzgang liegen alle Kanäle im Arbeitsbereich des Receivers, und der Endkunde hat auf jedem Programm stabiles Bild.Technische DatenTypLEX 862 FBauartLeitungsentzerrerFunktionAusgleich der frequenzabhängigen SchräglageEinsatzlange Kabelstrecken, typisch zusammen mit einem VerstärkerEntzerrungswertlaut DatenblattEinbau und PraxisDer Entzerrer wird in die Leitung eingeschleift, typischerweise zusammen mit einem Verstärker am Anfang einer langen Strecke. Den passenden Entzerrungswert entnehmen Sie dem Datenblatt.Für die PegelplanungWer eine lange Strecke plant, rechnet nicht nur die Dämpfung, sondern auch das Gefälle zwischen unterem und oberem Bandende. Mit Entzerrer bleibt dieser Unterschied klein, und der Verstärker muss nicht auf Kosten der unteren Kanäle hochgefahren werden.Verstärker, Pegelsteller und weitere Entzerrer finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun PES 2200 F - Pegelsteller
Der Spaun PES 2200 F ist ein Pegelsteller zum Absenken zu hoher HF-Pegel. Zu viel Signal ist ebenso ungünstig wie zu wenig: Der Tuner übersteuert und meldet trotz kräftigem Eingang schlechte Qualitätswerte.Einsatz und PlanungAn sehr kurzen Leitungen direkt hinter Multischalter oder Verstärker und in Anlagen mit unterschiedlich langen Strängen. Sie stellen den Pegel beim Einmessen auf den Wert ein, der am Receiver die beste Qualität ergibt, und der Endkunde hat dauerhaft stabiles Bild.Technische DatenTypPES 2200 FBauartPegelstellerFunktionAbsenken zu hoher HF-PegelRegelbereich und Frequenzbereich entnehmen Sie dem Datenblatt des Herstellers.Weitere Pegelsteller, Entzerrer und Verstärker finden Sie in der Kategorie Verstärker & Signaltechnik.
Spaun ASD 214 - Durchgangsdose
Die Spaun ASD 214 ist eine Antennen-Durchgangsdose zum Einsatz in Breitband-Kabelnetzen und Gemeinschafts-Antennenanlagen (BK/GA). Sie zweigt an ihrem Platz ab und reicht das Signal an die nächste Dose der Reihe weiter. Einsatz und Planung Die ASD-Reihe gibt es als 214 und 218. Damit planen Sie eine BK- oder GA-Dosenreihe aus einer Programmlinie, die Position der 214 ergibt sich aus der Pegelplanung. Welche Dose an welchen Platz gehört, entscheidet die Verkabelung. Stichdosen schließen eine Leitung ab, Durchgangsdosen zweigen ab und reichen den Rest weiter. Für die Pegelrechnung nehmen Sie die Werte aus dem Herstellerdatenblatt, technische Rückfragen klären Sie direkt mit uns. Für den Fachbetrieb: Spaun ist eine Eigenmarke, Sie bekommen Dosen, Multischalter und Verteiltechnik aus einer Hand und dieselbe Ausführung bei jeder Nachbestellung. Technische Daten TypAntennen-Durchgangsdose ModellSpaun ASD 214 EinsatzBreitband-Kabelnetze und Gemeinschafts-Antennenanlagen (BK/GA) EAN4040326211052 Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
Spaun ASD 218 - Durchgangsdose
Die Spaun ASD 218 ist eine Antennen-Durchgangsdose für Breitband-Kabelnetze und Gemeinschafts-Antennenanlagen. In der Dosenreihe zweigt sie für ihren eigenen Anschluss ab und gibt das Signal an die folgenden Dosen weiter. Einsatz und Planung Zusammen mit der ASD 214 entsteht eine BK- oder GA-Reihe aus derselben Programmlinie, die 218 ist die zweite Variante der Reihe. Welche Dose an welchen Platz gehört, entscheidet die Verkabelung. Stichdosen schließen eine Leitung ab, Durchgangsdosen zweigen ab und reichen den Rest weiter. Für die Pegelrechnung nehmen Sie die Werte aus dem Herstellerdatenblatt, technische Rückfragen klären Sie direkt mit uns. Für den Fachbetrieb: Spaun ist eine Eigenmarke, Sie bekommen Dosen, Multischalter und Verteiltechnik aus einer Hand und dieselbe Ausführung bei jeder Nachbestellung. Technische Daten TypAntennen-Durchgangsdose ModellSpaun ASD 218 EinsatzBreitband-Kabelnetze und Gemeinschafts-Antennenanlagen (BK/GA) EAN4040326211069 Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
Spaun SNG 12/2000 - Netzteil
Das Spaun SNG 12/2000 ist ein Netzteil zur Versorgung von Spaun-Komponenten, die zur externen Spannungsversorgung vorgesehen sind. Netzteil und Komponente kommen damit aus derselben Programmlinie. Einsatz und Planung Ob als Erstausstattung einer neuen Anlage oder als Ersatz im Bestand, mit dem passenden Spaun-Netzteil bleibt die Technik beim Kunden einheitlich. Prüfen Sie anhand der Anleitung Ihrer Komponente, ob sie für externe Versorgung vorgesehen ist. Technische Daten TypSNG 12/2000 VerwendungVersorgung von Spaun-Komponenten mit externer Spannungsversorgung Spaun-Multischalter und weitere Verteiltechnik finden Sie im Sortiment, technische Rückfragen zur Zuordnung klären Sie direkt mit uns. Netzteile, Schränke und Montageplatten für die Verteiltechnik finden Sie in der Kategorie Strom & Schränke.
Spaun AZR 5550/20 F - Abzweiger
Der Spaun AZR 5550/20 F ist ein kompakter SAT-ZF-Abzweiger für 4 SAT-Ebenen plus Terrestrik. Er koppelt an zwei Stellen alle Ebenen aus der durchgehenden Stammleitung aus, die Strecke selbst läuft weiter zum nächsten Verteilpunkt.Einsatz und PlanungIn größeren Anlagen mit mehreren Verteilpunkten, etwa im Mehrfamilienhaus oder Objekt, führt die Stammleitung das komplette Leitungsbündel durch das Gebäude. An jedem Abzweigpunkt entnehmen Sie das volle Programmangebot mit der im Datenblatt genannten Abzweigdämpfung und versorgen damit den nächsten Teil der Anlage.Technische DatenTypAZR 5550/20 FBauartkompakter SAT-ZF-Abzweiger, Stammleitung läuft durchLeitungen4 SAT-Ebenen plus TerrestrikAbzweige2-fachAbzweigdämpfunglaut DatenblattPlanung im VerteilnetzAbzweiger mit höherer Dämpfung gehören an den Anfang der Strecke, solche mit niedrigerer Dämpfung ans Ende. So liegt an jedem Verteilpunkt ein vergleichbarer Pegel an, und die Anlage läuft nach der Inbetriebnahme dauerhaft stabil.Die AZR-Reihe deckt 4, 8, 12 und 16 SAT-Ebenen jeweils mit Terrestrik ab, mit 10 oder 15 dB; Erweiterungen bestellen Sie in derselben Ausführung nach.Qualität im DetailAlle Ebenen werden in einem Gehäuse gemeinsam ausgekoppelt. Damit bleibt jede Ebene am Abzweigpunkt gleich behandelt, und Sie verdrahten den nächsten Anlagenteil ohne Einzelbauteile je Leitung.Weitere AZR-Abzweiger und Spaun-Verteiler finden Sie in der Kategorie Verteiler & Abzweiger.
Spaun AZR 9990/10 F - Abzweiger
Der Spaun AZR 9990/10 F ist ein kompakter SAT-ZF-Abzweiger für 8 SAT-Ebenen plus Terrestrik. Er koppelt an zwei Stellen alle Ebenen aus der durchgehenden Stammleitung aus, die Strecke selbst läuft weiter zum nächsten Verteilpunkt.Einsatz und PlanungIn größeren Anlagen mit mehreren Verteilpunkten, etwa im Mehrfamilienhaus oder Objekt, führt die Stammleitung das komplette Leitungsbündel durch das Gebäude. An jedem Abzweigpunkt entnehmen Sie das volle Programmangebot mit 10 dB Abzweigdämpfung und versorgen damit den nächsten Teil der Anlage.Technische DatenTypAZR 9990/10 FBauartkompakter SAT-ZF-Abzweiger, Stammleitung läuft durchLeitungen8 SAT-Ebenen plus TerrestrikAbzweige2-fachAbzweigdämpfung10 dBPlanung im VerteilnetzAbzweiger mit höherer Dämpfung gehören an den Anfang der Strecke, solche mit niedrigerer Dämpfung ans Ende. So liegt an jedem Verteilpunkt ein vergleichbarer Pegel an, und die Anlage läuft nach der Inbetriebnahme dauerhaft stabil.Die AZR-Reihe deckt 4, 8, 12 und 16 SAT-Ebenen jeweils mit Terrestrik ab, mit 10 oder 15 dB; Erweiterungen bestellen Sie in derselben Ausführung nach.Qualität im DetailAlle Ebenen werden in einem Gehäuse gemeinsam ausgekoppelt. Damit bleibt jede Ebene am Abzweigpunkt gleich behandelt, und Sie verdrahten den nächsten Anlagenteil ohne Einzelbauteile je Leitung.Weitere AZR-Abzweiger und Spaun-Verteiler finden Sie in der Kategorie Verteiler & Abzweiger.
Spaun AZR 171170/10 F - Abzweiger
Der Spaun AZR 171170/10 F ist ein kompakter SAT-ZF-Abzweiger für 16 SAT-Ebenen plus Terrestrik. Er koppelt an zwei Stellen alle Ebenen aus der durchgehenden Stammleitung aus, die Strecke selbst läuft weiter zum nächsten Verteilpunkt.Einsatz und PlanungIn größeren Anlagen mit mehreren Verteilpunkten, etwa im Mehrfamilienhaus oder Objekt, führt die Stammleitung das komplette Leitungsbündel durch das Gebäude. An jedem Abzweigpunkt entnehmen Sie das volle Programmangebot mit 10 dB Abzweigdämpfung und versorgen damit den nächsten Teil der Anlage.Technische DatenTypAZR 171170/10 FBauartkompakter SAT-ZF-Abzweiger, Stammleitung läuft durchLeitungen16 SAT-Ebenen plus TerrestrikAbzweige2-fachAbzweigdämpfung10 dBPlanung im VerteilnetzAbzweiger mit höherer Dämpfung gehören an den Anfang der Strecke, solche mit niedrigerer Dämpfung ans Ende. So liegt an jedem Verteilpunkt ein vergleichbarer Pegel an, und die Anlage läuft nach der Inbetriebnahme dauerhaft stabil.Die AZR-Reihe deckt 4, 8, 12 und 16 SAT-Ebenen jeweils mit Terrestrik ab, mit 10 oder 15 dB; Erweiterungen bestellen Sie in derselben Ausführung nach.Qualität im DetailAlle Ebenen werden in einem Gehäuse gemeinsam ausgekoppelt. Damit bleibt jede Ebene am Abzweigpunkt gleich behandelt, und Sie verdrahten den nächsten Anlagenteil ohne Einzelbauteile je Leitung.Weitere AZR-Abzweiger und Spaun-Verteiler finden Sie in der Kategorie Verteiler & Abzweiger.
Spaun AZR 172170/10 F - Abzweiger
Der Spaun AZR 172170/10 F ist ein kompakter SAT-ZF-Abzweiger für 16 SAT-Ebenen plus Terrestrik. Er koppelt an drei Stellen alle Ebenen aus der durchgehenden Stammleitung aus, die Strecke selbst läuft weiter zum nächsten Verteilpunkt.Einsatz und PlanungIn größeren Anlagen mit mehreren Verteilpunkten, etwa im Mehrfamilienhaus oder Objekt, führt die Stammleitung das komplette Leitungsbündel durch das Gebäude. An jedem Abzweigpunkt entnehmen Sie das volle Programmangebot mit 10 dB Abzweigdämpfung und versorgen damit den nächsten Teil der Anlage.Technische DatenTypAZR 172170/10 FBauartkompakter SAT-ZF-Abzweiger, Stammleitung läuft durchLeitungen16 SAT-Ebenen plus TerrestrikAbzweige3-fachAbzweigdämpfung10 dBPlanung im VerteilnetzAbzweiger mit höherer Dämpfung gehören an den Anfang der Strecke, solche mit niedrigerer Dämpfung ans Ende. So liegt an jedem Verteilpunkt ein vergleichbarer Pegel an, und die Anlage läuft nach der Inbetriebnahme dauerhaft stabil.Die AZR-Reihe deckt 4, 8, 12 und 16 SAT-Ebenen jeweils mit Terrestrik ab, mit 10 oder 15 dB; Erweiterungen bestellen Sie in derselben Ausführung nach.Qualität im DetailAlle Ebenen werden in einem Gehäuse gemeinsam ausgekoppelt. Damit bleibt jede Ebene am Abzweigpunkt gleich behandelt, und Sie verdrahten den nächsten Anlagenteil ohne Einzelbauteile je Leitung.Weitere AZR-Abzweiger und Spaun-Verteiler finden Sie in der Kategorie Verteiler & Abzweiger.
Spaun im Detail – Multischalter, Abzweiger, Verteiler & Dosen
Spaun ist unsere Eigenmarke für die Verteiltechnik in Antennen- und Sat-Anlagen: Multischalter, Abzweiger, Verteiler, Dosen, Verstärker, Leitungsentzerrer und Netzteile. Das Programm richtet sich an Installateure, die Gebäudeanlagen planen, erweitern und warten – vom Hausanschluss bis zur Antennendose lässt sich die Anlage durchgängig aus einer Marke bestücken.
Multischalter: die SMS 07+ Serie und Kaskaden
Die Spaun SMS 07+ Serie sind Kompakt-Multischalter mit Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung sind nur aktiv, solange mindestens ein Receiver eine Speisespannung liefert – im Ruhezustand fällt die Aufnahme auf typisch 0,1 Watt. Alle Modelle haben ein eingebautes, kurzschlussfestes Schaltnetzteil (90–240 V, 47–63 Hz), der terrestrische Eingang ist passiv und rückwegtauglich, der LNB-Fernspeisestrom beträgt maximal 500 mA. Empfohlen wird ein Quattro-LNB.
| Modell | Satellitenpositionen | Teilnehmer |
|---|---|---|
| SMS 5607+ NF | 1 | 6 |
| SMS 5807+ NF | 1 | 8 |
| SMS 51207+ NF | 1 | 12 |
| SMS 51607+ NF | 1 | 16 |
| SMS 9807+ NF | 2 | 8 |
Die vier Ein-Satelliten-Modelle unterscheiden sich allein in der Zahl der Teilnehmerausgänge. Der SMS 9807+ NF nimmt zwei Quattro-LNB auf und bringt damit zwei Satellitenpositionen auf acht Anschlüsse. Für größere Anlagen führen wir Kaskaden-Bausteine der SMK-Reihe, zum Beispiel den SMK 17089 F für 4 Satelliten und 8 Teilnehmer in passiver und den SMK 17089 FA in aktiver Ausführung mit SAT-Verstärkung.
Alle Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.
Abzweiger und Verteiler
Abzweiger entnehmen das Signal für eine Dose und lassen den Rest durch; Verteiler teilen es auf mehrere Zweige. Spaun führt Abzweiger in verschiedenen Ausgangszahlen und Abzweigdämpfungen – die Reihen ABE und AZR sowie den UNiTap – und die Verteiler VTS 545, VTS 929 und VBE 2 PD. Die Auswahl richtet sich nach der Zahl der Teilnehmer je Strang und nach der Dämpfung, die der Strang verträgt; das Programm finden Sie unter Verteiler & Abzweiger.
Dosen, Verstärker und Signalaufbereitung
- Dosen – Multimediadosen MediaSocket 410, 414 und 419, Sat-Durchgangsdosen UNiSocket 314 und 318, Durchgangsdosen ASD 214 und 218, Stichdose MSS 5 F und SAT-TWIN-Dose AST 52 F, siehe Antennendosen
- Verstärker – Hausanschluss-Linienverstärker HLV 36/30 NF und Nachverstärker NVF 115 F
- Leitungsentzerrer und Pegelsteller – LE 862 FI, LEX 862 F, LES 2200, aktive Entzerrer SLB 10 F und SLS 2200 F sowie Pegelsteller PES 2200 F und PS 2200 FI, zusammengefasst unter Verstärker & Signaltechnik
- Generatoren und Relais – 22-kHz-Generator SGS 22 F, DiSEqC-Generator SUG 22 und SAT-Antennen-Relais SAR 411 FI
- Zubehör – Netzteil SNG 12/2000, DC-Trennglied DCF 500, Erdungsblock EB 2, Endwiderstand ASR 75, F-Schnellverbinder ZSV 10, UKW/FM-Bandpass FMS 30 und AV-Modulator VAM 110 NF
Auswahl nach Anlagentyp
- Eine Satellitenposition, 6 bis 16 Teilnehmer – SMS 07+ in der passenden Teilnehmerzahl mit Quattro-LNB
- Zwei Satellitenpositionen auf 8 Teilnehmer – SMS 9807+ NF mit zwei Quattro-LNB
- Große Anlagen und Mehrfamilienhäuser – Kaskaden der SMK-Reihe, bei langen Strängen mit aktiver Verstärkung
- Dosen und Stränge im Bestand – Abzweiger, Verteiler und Durchgangsdosen nach Teilnehmer und Dämpfung
- Lange Leitungswege – Leitungsentzerrer und Nachverstärker gleichen Pegelverluste aus
