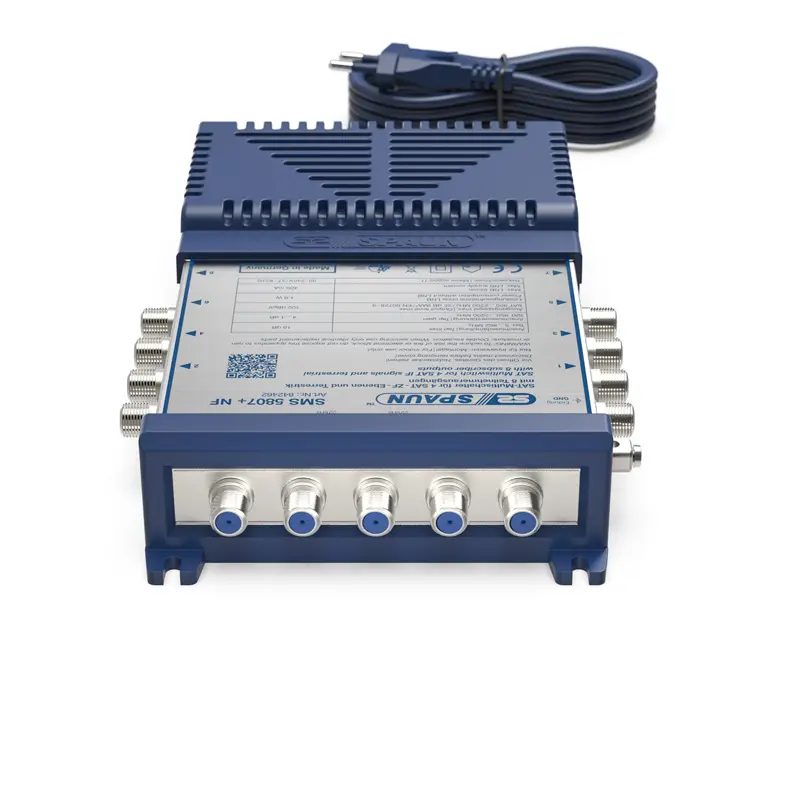

Spaun SMS 5807+ NF - Multischalter
- 8 Dosen, ein Satellit – drei Wohnungen mit je zwei Anschlüssen plus zwei freie Plätze
- Ein Quattro-LNB genügt – typischerweise Astra 19,2° Ost, die vier Ebenen an allen 8 Dosen
- Ruhestrom nur 0,1 W – Verstärker und LNB-Speisung schalten ab, wenn keiner der 8 Receiver Spannung liefert
- Bestehende Quad-Anlage nutzbar – 22-kHz-Generator an Bord, Quattro-LNB bleibt die Empfehlung
- Anlagen mit Rückkanal – terrestrischer Eingang passiv und rückwegtauglich
- Steckdose genügt – Schaltnetzteil eingebaut, kurzschlussfest, 90 bis 240 V und 47 bis 63 Hz
- LNB-Speisung bis 500 mA – die LNBs werden über die Sat-Leitungen mitversorgt
- Direkt vom Hersteller – Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Zwischenhändler
Produktinformationen "Spaun SMS 5807+ NF - Multischalter"
Der Spaun SMS 5807+ NF verteilt einen Satelliten auf 8 Teilnehmerausgänge. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und zwei freie Plätze. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt.
Montage und Praxis
Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Empfohlen ist ein Quattro-LNB, über den 22-kHz-Generator läuft der Schalter auch an einem vorhandenen Quad-LNB. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen.
Technische Daten
| Typ | SMS 5807+ NF (Art. 842462) |
| Satellitenpositionen | 1 |
| Teilnehmerausgänge | 8 |
| Geeignete LNB | Quattro-LNB (empfohlen), über den 22-kHz-Generator auch Quad-LNB |
| Standby-Leistung | typ. 0,1 W |
| Terrestrischer Eingang | passiv und rückwegtauglich |
| Stromversorgung | eingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest |
| LNB-Fernspeisestrom | max. 500 mA |
Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 8 |
| Serie | SMS |
| Verteilprinzip | Direktanschluss (Legacy) |
| Abmessungen (L × B × H) | 209 × 135 × 53 mm |
| Gewicht | 628 g |
