Sat-Montagetechnik: Dachsparrenhalter, Masten, Wandhalter und Plattenständer

Der DVH 1 ist ein Halter für die Montage einer Antenne am Dachvorsprung. Er wird an der Holzkonstruktion unter dem Dachüberstand befestigt und führt ein Mastrohr seitlich nach oben, an dem die Schüssel sitzt. Einsatz und Planung Der Halter ist die Lösung, wenn die Fassade keinen guten Montagepunkt bietet und eine Durchführung durch die Dachhaut vermieden werden soll. Am Dachüberstand ist der Montagepunkt oft gut erreichbar, und die Schüssel sitzt hoch genug für freie Sicht. Aufbau und Qualität Ein gebogenes, verzinktes Stahlrohr läuft von der Befestigung in einem Bogen nach oben. Laut Produktbild steht das Rohr 46 cm hoch und sitzt 22 cm neben der Befestigung, das Rohrende ist mit einer Kappe verschlossen. Die Befestigung umfasst das Holz mit Schellen und wird verschraubt. Technische Daten TypDachvorsprunghalter DVH 1 MaterialStahl verzinkt Maße laut ProduktbildRohrhöhe 46 cm, seitlicher Versatz 22 cm AusführungRohrende mit Kappe Wandhalter, Mauerhalter und Mastschellen finden Sie in der Kategorie Masten & Halterungen.

Die WHTV VESA 200x200 ist eine Adapterplatte für die TV-Montage. Sie verbindet ein Gerät mit dem VESA-Lochbild 200 × 200 mm mit einem Wandhalter, dessen Aufnahme für ein kleineres Lochbild ausgelegt ist. Einsatz und Planung Beim Austausch eines Fernsehers passt das größere Lochbild des neuen Geräts oft nicht mehr auf den vorhandenen Wandhalter. Mit der Adapterplatte bleibt der Halter an der Wand, die Bohrlöcher bleiben, und das neue Gerät wird über die Platte montiert. Für den Fachbetrieb heißt das: ein kleines Teil statt eines neuen Halters samt Bohrarbeit. Aufbau und Qualität Laut Produktbild zeigt sich diese Bauform: eine flache, silberfarbene Metallplatte mit mehreren Bohrbildern, außen für das 200 × 200-Lochbild des Geräts, innen für die kleinere Halteraufnahme. Montage und Praxis Platte am Wandhalter verschrauben, danach das Gerät mit seinem 200 × 200-Lochbild an der Platte befestigen. Achten Sie auf die zulässige Belastung des vorhandenen Halters. Passende TV-Wandhalter und weitere Halterungen finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line WHTV 01 ist ein schwenk- und neigbarer Wandhalter für kleine Flachbildschirme und Monitore. Er passt auf Geräte mit VESA-Lochbild 50, 75 oder 100 und trägt Bildschirme ab 10 Zoll. Einsatz und Planung Messen Sie die Lochabstände auf der Geräterückseite. Der Halter passt bei 5 × 5 cm, 7,5 × 7,5 cm oder 10 × 10 cm. Typische Einsatzorte sind Küche, Gästezimmer, Büro oder Werkstatt, überall dort, wo ein kleiner Bildschirm flach an der Wand sitzen und trotzdem ausgerichtet werden soll. Aufbau und Qualität Der Halter schwenkt ± 30°, der Monitorkopf neigt ± 22°. Eine automatische Neigungsfixierung hält die eingestellte Position. Mit rund 9 cm Wandabstand bleibt das Gerät nah an der Wand. Technische Daten VESA-Lochbild50, 75 und 100 Bildschirmgrößeab 10 bis 23 Zoll Belastungbis 15 kg Wandabstandrund 9 cm Schwenkbereich± 30° Neigung Monitorkopf± 22° MaterialVollmetall, schwarz Abmessungen11,5 × 11,5 × 9,3 cm Wandplatte10 × 9,1 × 3,7 cm Gewichtca. 0,5 kg Lieferumfang Wandhalterung, Dübel und Schrauben zur Wandbefestigung, Anleitung. Beachten Sie die zulässige Belastung des Halters. Weitere Halter und die VESA-Adapterplatte 200 × 200 finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MAS 45 ist ein Mastausleger aus galvanisch verzinktem Stahl mit 45 cm Länge und einem Rohr von 50 mm Durchmesser. Die 45 cm sind die lange Ausführung, wenn die Antenne weit auf Abstand muss. Einsatz und Planung Mit 50 mm Rohrdurchmesser passt der Ausleger zu Schüsselhaltern und Mastschellen für 50-mm-Rohre. Für Ihr Lager heißt das: eine Rohrgröße für Halter, Schellen und Kappen. Für die Lagerhaltung: Wer beide Werkstoffe führt, deckt mit MAS und MAA dieselben Längen in Stahl und Aluminium ab und kann je Objekt entscheiden, ob Steifigkeit oder geringes Gewicht wichtiger ist. Aufbau und Qualität Stahl gibt dem Ausleger Steifigkeit, die galvanische Verzinkung schützt die Oberfläche vor Korrosion. Wer leichter bauen will, findet dieselbe Länge als Alu-Ausführung MAA. Technische Daten TypMastausleger Länge45 cm RohrdurchmesserØ 50 mm MaterialStahl, galvanisch verzinkt SerieMAS 25 und MAS 45 Montage und Praxis Planen Sie den Ausleger zusammen mit der Befestigung: Für einen ruhigen Stand der Antenne sitzt der Mast an zwei Punkten mit möglichst großem Abstand, und die Schüssel wird nur so weit ausgelegt, wie es die freie Sicht verlangt. Kürzere Auslage bedeutet weniger Hebel für den Wind und eine Anlage, die beim Endkunden auch nach Stürmen ausgerichtet bleibt. Mastschellen, Mastverlängerungen und Wandhalter für den Ausleger finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MAA 35 ist ein Mastausleger aus Aluminium mit 35 cm Länge und einem Rohr von 50 mm Durchmesser. Die 35 cm liegen zwischen kurzer und langer Ausführung und decken den üblichen Abstand ab. Einsatz und Planung Mit 50 mm Rohrdurchmesser passt der Ausleger zu Schüsselhaltern und Mastschellen für 50-mm-Rohre. Für Ihr Lager heißt das: eine Rohrgröße für Halter, Schellen und Kappen. Für die Lagerhaltung: Alle drei Längen der Serie haben denselben Rohrdurchmesser, Halter und Schellen passen also unabhängig von der gewählten Auslage. Aufbau und Qualität Aluminium ist leicht und rostet nicht. Am Mast bedeutet das wenig zusätzliches Gewicht oben und eine Oberfläche, die auch nach Jahren im Freien sauber aussieht. Auf der Leiter lässt sich das leichte Rohr gut handhaben. Technische Daten TypAlu-Mastausleger Länge35 cm RohrdurchmesserØ 50 mm MaterialAluminium SerieMAA 25, MAA 35 und MAA 45 Montage und Praxis Planen Sie den Ausleger zusammen mit der Befestigung: Für einen ruhigen Stand der Antenne sitzt der Mast an zwei Punkten mit möglichst großem Abstand, und die Schüssel wird nur so weit ausgelegt, wie es die freie Sicht verlangt. Kürzere Auslage bedeutet weniger Hebel für den Wind und eine Anlage, die beim Endkunden auch nach Stürmen ausgerichtet bleibt. Mastschellen, Mastverlängerungen und Wandhalter für den Ausleger finden Sie in der Kategorie Masten & Halterungen.

Fehlt der Schüssel nur ein Stück Höhe, weil Dachfirst, Baum oder Nachbarhaus die Sicht verstellen, bleibt der vorhandene Mast stehen: Die DUR-line MV 1m Alu setzt einen Meter Aluminiumrohr mit 50 mm Durchmesser obenauf. Technische Daten TypMastverlängerung MV 1m Alu Länge1 m Rohrdurchmesser50 mm MaterialAluminium Verbindungüber Muffe am unteren Ende mit zwei Klemmschrauben Montage und Praxis Die Muffe am unteren Ende der Verlängerung wird über das Mastende geschoben und mit zwei Klemmschrauben fixiert. Halter und Schellen sitzen danach wie an einem durchgehenden Rohr. Ein Mastwechsel ist nicht nötig. Mit jedem Meter Höhe wächst der Hebel, den der Wind an der Schüssel hat. Planen Sie deshalb zwei Befestigungspunkte mit großem Abstand ein und montieren Sie die Schüssel nur so hoch, wie die freie Sicht es verlangt. Das geringe Gewicht des Aluminiums hilft dabei. Für Ihr Lager: Mit 0,5 und 0,8 m in Alu und verzinktem Stahl ergänzt die MV 1m Alu die Serie nach oben. Mastschellen, Mauerhalter und Mastausleger für den verlängerten Mast finden Sie in der Kategorie Masten & Halterungen.

Die DUR-line MV 0,8 m verlängert den Antennenmast um 80 cm. Das Rohr ist aus galvanisch verzinktem Stahl und hat 50 mm Durchmesser. Einsatz und Planung Verdeckt der Dachfirst, ein Baum oder das Nachbarhaus die Sicht zum Satelliten, fehlt oft nur ein Stück Höhe. Die Verlängerung bringt die Schüssel darüber, ohne dass der vorhandene Mast getauscht werden muss. Aufbau und Qualität Galvanisch verzinkter Stahl ist steif und durch die Zinkschicht vor Korrosion geschützt. Die Oberfläche bleibt auch nach Jahren im Freien geschützt. Technische Daten TypMastverlängerung Länge80 cm RohrdurchmesserØ 50 mm MaterialStahl, galvanisch verzinkt Serie0,5 und 0,8 m, jeweils in Aluminium oder verzinktem Stahl Montage und Praxis Jeder zusätzliche Meter verlängert den Hebel, mit dem der Wind an der Schüssel zieht. Befestigen Sie den Mast an zwei Punkten mit möglichst großem Abstand und setzen Sie die Schüssel so tief, wie es die freie Sicht erlaubt. Mastschellen, Mauerhalter und Mastausleger für den verlängerten Mast finden Sie in der Kategorie Masten & Halterungen.

Die Easymount ist eine Fensterklemmhalterung für Sat-Antennen bis maximal 60 cm. Sie wird im Fensterrahmen festgeklemmt und trägt die Schüssel außen vor dem Fenster. Einsatz und Planung Die Halterung ist die Lösung für Kunden, die an der Fassade nicht bohren dürfen oder wollen, etwa in der Mietwohnung, und keinen Balkon haben. Die Schüssel sitzt direkt vor dem Fenster, der Kabelweg zum Receiver ist kurz, und beim Auszug bleibt keine Spur an der Wand. Das Fenster muss in Richtung Satellit zeigen, für Astra 19,2° Ost also nach Süden bis Südosten. Prüfen Sie vor der Montage, ob die Sichtlinie frei ist. Die Schüsselgröße ist auf 60 cm begrenzt. Aufbau und Qualität Laut Produktbild zeigt sich diese Bauform: Eine Klemmstange wird quer im Fensterrahmen verspannt, daran sitzt ein kurzer Mast, an dem die Schüssel außen unterhalb der Fensterbank montiert wird. Montage und Praxis Montieren Sie die Halterung bei geöffnetem Fenster und richten Sie die Schüssel danach mit einem Sat-Finder aus. Wandhalter und Mauerhalter für die feste Montage finden Sie in der Kategorie Masten & Halterungen.

Ist der Mast zu kurz oder soll ein zweites Rohr direkt neben den Wandhalter, brauchen Sie keinen neuen, längeren Mast. Die DUR-line Doppelschelle Groß verbindet zwei Rohre parallel, für Durchmesser von 10 bis 60 mm. Im Set sind zwei Doppelschellen: eine sitzt oben, eine unten. Einsatz und Planung Die Schelle verbindet jedes runde Rohr zwischen 10 und 60 mm, etwa die Stange eines Sonnenschirms am Balkon- oder Terrassengeländer. Aufbau und Qualität Jede Doppelschelle besteht aus zwei Klemmpaaren auf zwei gemeinsamen Gewindestangen. Jedes Paar umfasst eines der beiden Rohre und wird mit eigenen Muttern gespannt. Deshalb verbinden Sie auch Rohre mit unterschiedlichem Durchmesser, zum Beispiel einen Wandhalter mit 60 mm und einen Mast mit 48 mm. Das gestufte Profil der Backen hält den Mast verdrehsicher, auch wenn der Wind an der Schüssel zieht. Technische Daten TypMast-Doppelschelle, zweiteilig Lieferumfang2 Doppelschellen, vormontiert mit Gewindestangen und Muttern RohrdurchmesserØ 10–60 mm je Seite Abmessungen185 × 90 × 27 mm je Doppelschelle GewindestangenM8 MaterialStahl verzinkt AusführungKlemmbacken mit gestuftem, verdrehsicherem Profil Montage und Praxis Beide Doppelschellen mit möglichst großem Abstand übereinander setzen, je weiter auseinander, desto steifer steht der angesetzte Mast. Zunächst locker anziehen, Mast senkrecht ausrichten, dann alle Muttern gleichmäßig festziehen. Gebohrt wird nichts. Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.

Sitzt der Mast zu dicht an der Fassade, kommt die Schüssel mit Dachüberstand, Regenrinne oder Fensterbank in Konflikt. Der DUR-line MAH Mastabstandhalter rückt den Mast von der Wand ab: Ein Winkel wird verschraubt, eine Schelle nimmt Maste bis 60 mm auf, und auf der geschlitzten Schiene legen Sie den Abstand fest. Technische Daten TypMastabstandhalter mit Schelle Mastdurchmesserbis 60 mm WandbefestigungWinkel mit zwei Bohrungen Abstandüber das Langloch der Schiene verstellbar SchelleU-Bügel mit Gegenplatte und zwei Flügelmuttern MaterialStahl verzinkt Montage und Praxis Die Schelle wird auf der Schiene verschoben, bis der Abstand stimmt, und mit zwei Flügelmuttern fixiert. Dafür braucht der Monteur kein Werkzeug, und auch bei der späteren Feinausrichtung lässt sich nachkorrigieren. Pro Mast werden zwei Abstandhalter übereinander gesetzt, so weit auseinander wie möglich. Der große Abstand nimmt dem Wind an der Schüssel den Hebel. Dübel und Schrauben richten sich nach dem Untergrund: Mauerwerk, Beton oder Holz. Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.

Am Dach, am Balkon oder an der Fassade ist bereits ein stabiles Rohr vorhanden, aber es verläuft quer? Die DUR-line Kreuzschelle KS 60 setzt den Antennenmast im rechten Winkel daran, für Rohre bis Ø 60 mm. Jedes der beiden Rohre wird von zwei U-Bügeln umfasst, gebohrt wird nicht. Einsatz und Planung Überall, wo zwei Rohre bis 60 mm über Kreuz verbunden werden sollen, etwa an Geländern, Zäunen oder Rohrgestellen. Doppelschellen und Mastkappen finden Sie im Bereich Mastzubehör und Kleinteile. Aufbau und Qualität Zwei Klemmseiten sitzen um 90 Grad versetzt auf einer gemeinsamen Grundplatte. Auf der einen Seite umfassen zwei U-Bügel den Mast, auf der anderen zwei weitere die Querstange. Die gezahnten Backen greifen in die Rohroberfläche, der Mast verdreht sich nicht, wenn der Wind an der Schüssel zieht, und rutscht nicht an der Querstange entlang. Technische Daten TypKreuzschelle KS 60 Ausführungverbindet zwei Rohre rechtwinklig; gezahnte Klemmbacken Rohrdurchmesserbis Ø 60 mm Bügel4 U-Bügel mit Muttern, je Rohr zwei Abmessungen155 × 100 × 97 mm Gewicht730 g MaterialStahl verzinkt Montage und Praxis Bügel der einen Seite um die Querstange legen und die Muttern leicht anziehen. Mast in die zweite Seite einführen, senkrecht ausrichten und alle Muttern gleichmäßig festziehen. Ein passender Schraubenschlüssel genügt. Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.

Mit der DUR-line Universal 50 bleibt der Antennenmast innen trocken. Die Kappe verschließt das offene obere Ende des Rohres, Regen, Laub und Schmutz bleiben draußen. Sie passt auf Rohre bis 50 mm und hält mit federnden Spreizlamellen, ganz ohne Schrauben oder Kleber. Einsatz und Planung Die Universal 50 ist der schlichte Verschluss für Maste, an denen die Kabel außen entlanglaufen. Laufen die Leitungen durch das Rohr, wählen Sie eine Mastkappe mit Kabeleinführung wie MaKa Rund, MaKa Groß oder MaKa 50 ALU. Aufbau und Qualität Unter dem flachen Kopf stehen die Lamellen schräg ab. Beim Einstecken drückt das Rohr sie zusammen, und sie federn von innen gegen die Rohrwand. So hält die Kappe auch bei Wind fest und passt sich dem Innendurchmesser des Rohres an. Technische Daten TypMastkappe zum Einstecken Rohrdurchmesserbis 50 mm Befestigungüber Spreizlamellen innen im Rohr Farbeschwarz Montageohne Werkzeug Montage und Praxis Kappe von oben auf das Rohr setzen und hineindrücken, bis der Kopf aufliegt. Am einfachsten geht das, bevor die Schüssel am Mast sitzt. Für Ihren Monteur ist das ein Handgriff, der beim Endkunden ein trockenes Rohr hinterlässt. Dachsparrenhalter, Maste, Schellen und Gummi-Manschetten für die komplette Mastmontage finden Sie in der Kategorie Kleinteile & Befestigung.

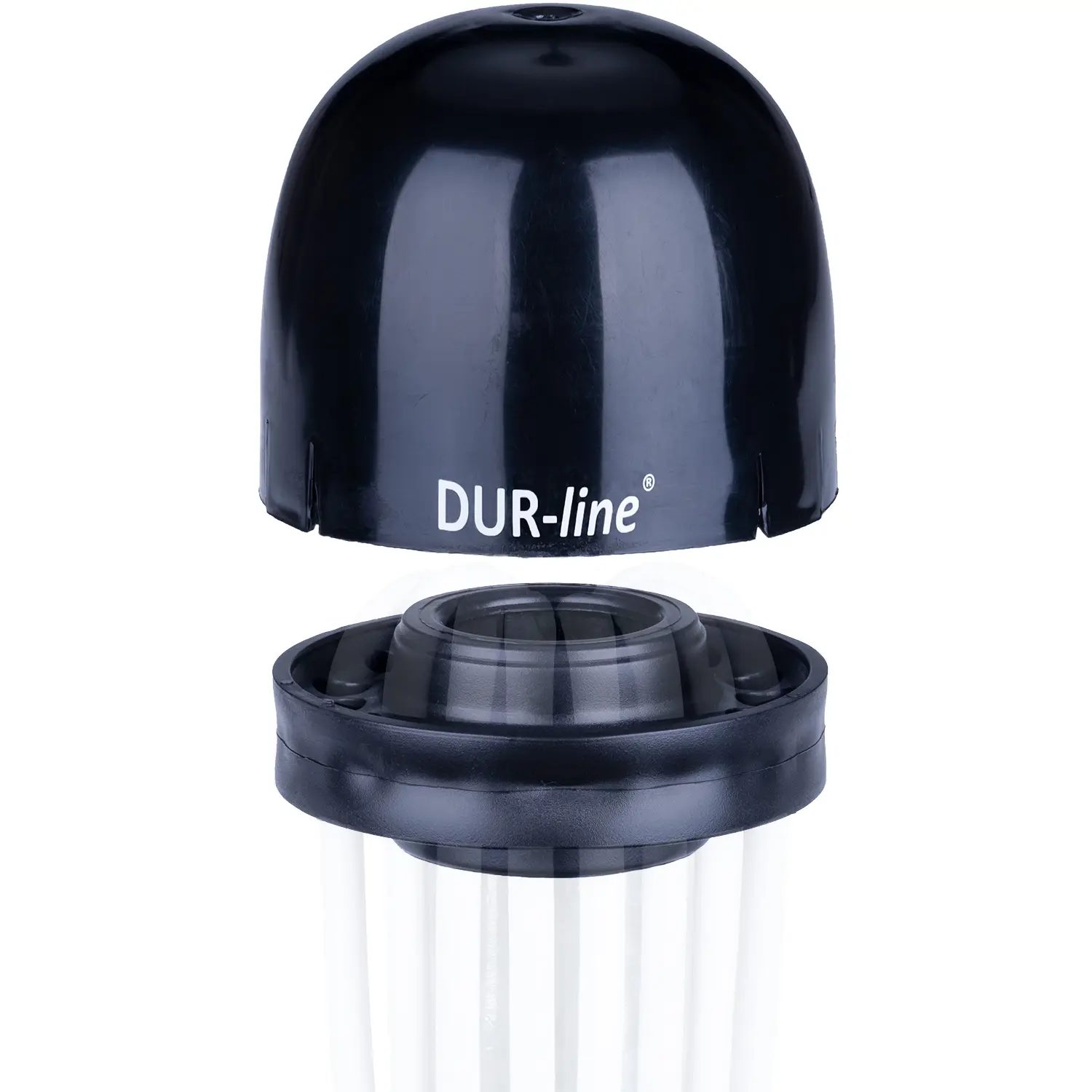

Die DUR-line MaKa Rund schließt den Antennenmast oben ab und führt die Koaxleitungen zugleich geschützt ins Rohrinnere. Für Ihren Montagebetrieb heißt das: eine Kappe, die Mast und Kabelweg in einem Arbeitsgang erledigt, und eine Dachdurchführung weniger. Aufbau und Qualität Die Kappe besteht aus Haube und Einlegeteil. Das Einlegeteil trägt runde Felder, die jeweils über Kreuz eingeschnitten sind. Das Kabel wird hindurchgedrückt, die vier Materialzungen legen sich wieder an den Mantel. Offen bleibt nur, was das Kabel ausfüllt, ungenutzte Felder bleiben geschlossen und müssen nicht abgedeckt werden. Jede Leitung hat ihr eigenes Feld und lässt sich später einzeln verfolgen. Die Haube greift von oben über das Mastrohr und endet ein Stück unterhalb der Rohrkante. Regen und Schmelzwasser laufen außen ab, das Rohrinnere bleibt trocken, beim Dachsparrenhalter ebenso wie beim Plattenständer. Laub und Nistmaterial bleiben draußen. Die Felder liegen so weit vom Rand entfernt, dass der Mindestbiegeradius des Koaxkabels eingehalten wird. Technische Daten TypMastkappe mit Kabeldurchführung Ausführungkreuzgeschlitzte Membran je Durchführung; Haube und Einlegeteil Abmessungen100 × 100 × 85 mm (L × B × H) MaterialUV- und witterungsbeständiger Kunststoff Farbeschwarz Montage und Praxis Kabel durch das Einlegeteil führen, Einlegeteil auf den Mast setzen, Haube darüberziehen. Die Kappe passt auf Rohrdurchmesser von 48, 50 und 60 mm und damit auf die gängigen Sat-Maste und Dachsparrenhalter. Dachsparrenhalter, Maste, Schellen und Gummi-Manschetten für die komplette Mastmontage finden Sie in der Kategorie Kleinteile & Befestigung.

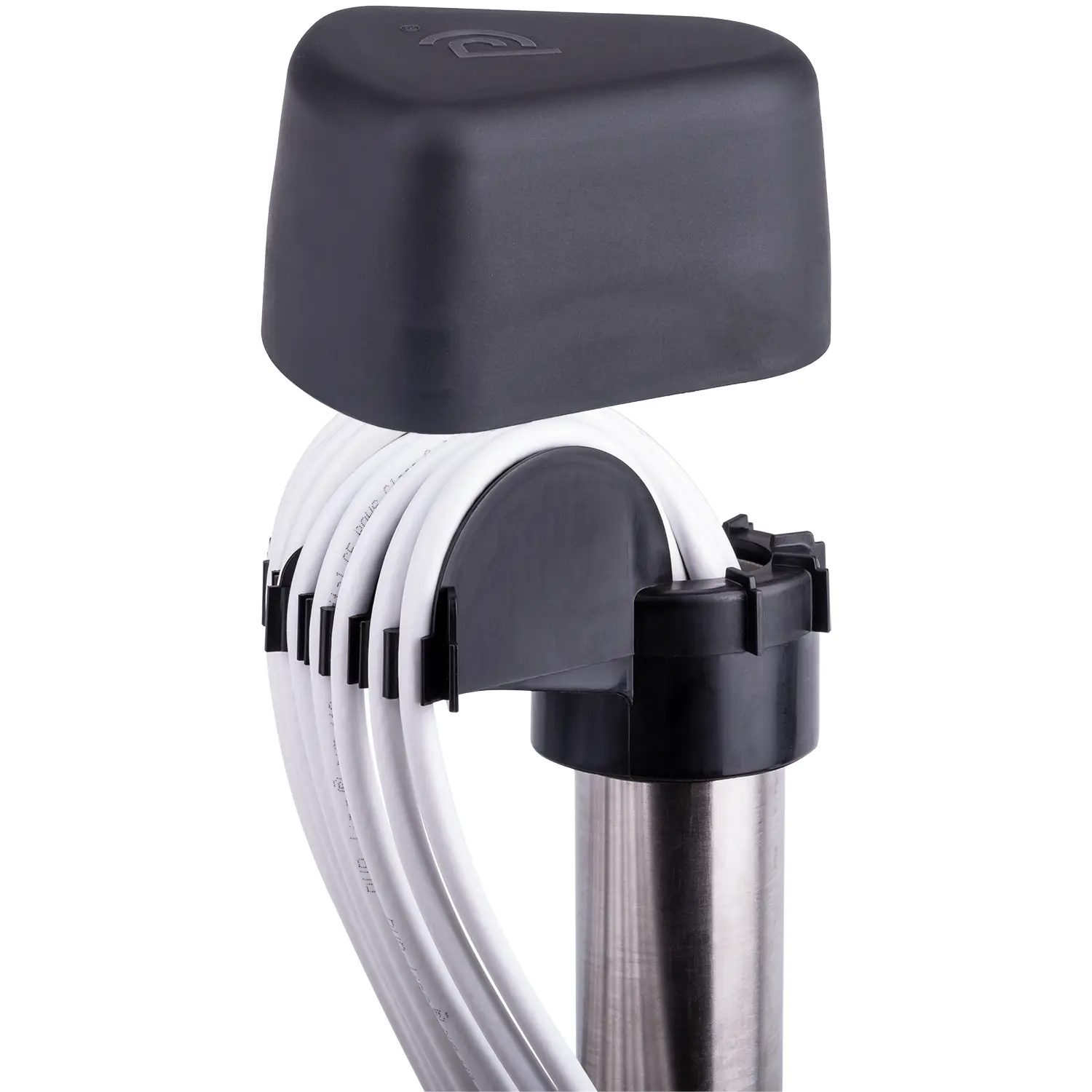

Die DUR-line MaKa Groß verschließt den Antennenmast oben und führt die Leitungen ins Rohrinnere. Der Unterschied zu einteiligen Kappen liegt in der Montage: Sie kommt zweiteilig aus Deckel und Sockel. Einsatz und Planung Ein offenes Mastrohr sammelt Regen und Schnee, das Wasser läuft innen hinunter bis zum Mastfuß. Ohne Kappe scheuern die Leitungen zudem über die Rohrkante. Die Kappe hält das Rohr trocken, schont den Kabelmantel und hält Laub und Nistmaterial draußen. Die Kabel laufen durch den Mast nach unten, eine zusätzliche Durchführung in der Dachhaut entfällt. Technische Daten TypMastkappe mit Kabeleinführung Passend fürMaste mit 48, 50 und 60 mm Durchmesser Abmessungen136 × 116 × 75 mm (L × B × H) LieferumfangMastkappendeckel und Mastkappensockel MaterialUV- und witterungsbeständiger Kunststoff Farbeschwarz ZubehörOptionaler Kabelclip zur zusätzlichen Fixierung erhältlich Montage und Praxis Der Sockel wird auf den Mast gesetzt, die Koaxkabel werden nacheinander eingelegt, zum Schluss kommt der Deckel darüber. Kein Einfädeln auf der Leiter mit einer Hand am Mast. Muss später eine Leitung nachgezogen werden, nehmen Sie nur den Deckel ab, die übrigen Kabel bleiben liegen. Dachsparrenhalter, Maste, Schellen und Gummi-Manschetten für die komplette Mastmontage finden Sie in der Kategorie Kleinteile & Befestigung.

Die DUR-line MaKa 50 ALU ist eine Mastkappe aus Aluminium-Druckguss für die regendichte Einführung von Kabeln in den Mast. Sie nimmt bis zu 25 Leitungen auf und eignet sich für Antennen-, Solar- und Stromeinführungen. Aufbau und Qualität Außen sitzen 8 Plätze für Antennenkabel bis ca. Ø 7,5 mm mit Quick-Install-Technik, in der Mitte 16 weitere Plätze für Antennenkabel bis ca. Ø 7,5 mm, innen eine Durchführung bis Ø 20 mm, etwa für ein 4er-Sat- oder ein Stromkabel. Für große Multischalter-Anlagen mit vielen Stammleitungen reicht damit eine Kappe. Die Kappe ist regendicht, auch bei Schrägregen und Sturm. Die Kabel laufen durch den Mast nach unten, eine weitere Öffnung im Dach entfällt. Technische Daten MaterialAluminium-Druckguss Mastdurchmesser48–49 mm, 50 mm eingeschränkt möglich Kabelplätze außen8 Antennenkabel bis ca. Ø 7,5 mm (Quick-Install) Kabelplätze Mitte16 Antennenkabel bis ca. Ø 7,5 mm Durchführung innen1 × bis Ø 20 mm LieferumfangMastkappe und Gebrauchsanweisung Montage und Praxis Mit Quick-Install werden die Kabel in die Kabelführung eingeclipst und müssen nicht einzeln durch Löcher geschoben werden. Das spart auf dem Dach spürbar Zeit. Der große Einführungsradius schützt die Leitungen und hält den Mindestbiegeradius für Koaxialkabel ein, wichtig für eine störungsfreie Signalübertragung. Dachsparrenhalter, Maste, Schellen und Gummi-Manschetten für die komplette Mastmontage finden Sie in der Kategorie Kleinteile & Befestigung.

Der DUR-line MH 10 hält einen Antennenmast 10 cm vor der Hauswand. Der Halter wird an der Mauer verschraubt und fasst den Mast mit einer Schelle. So setzen Sie den Mast genau dorthin, wo die Schüssel freie Sicht zum Satelliten hat. Einsatz und Planung Mit 10 cm sitzt der Mast dicht an der Fassade und trägt kaum auf. Das ist der richtige Abstand für glatte Wände ohne Vorsprünge, an denen nichts überbrückt werden muss. Technische Daten TypMauerhalter für Antennenmaste Wandabstand10 cm Befestigung am Mastmit Mastschelle Befestigung an der Wandverschraubt Lieferumfang1 Mauerhalter ohne Mast Weitere Abstände20, 30, 40, 50 cm Montage und Praxis Ein Mast braucht zwei Befestigungspunkte. Setzen Sie deshalb zwei Mauerhalter übereinander, mit möglichst großem Abstand zueinander. Je weiter sie auseinander sitzen, desto weniger Hebel hat der Wind an der Schüssel. Schrauben und Dübel wählen Sie passend zum Mauerwerk. Die übrigen Wandabstände der MH-Serie, Stahl-Wandhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MH 40 hält einen Antennenmast 40 cm vor der Hauswand. Der Halter wird an der Mauer verschraubt und fasst den Mast mit einer Schelle. So setzen Sie den Mast genau dorthin, wo die Schüssel freie Sicht zum Satelliten hat. Einsatz und Planung Mit 40 cm bringen Sie den Mast deutlich vor die Fassade. So kommt er an Vorsprüngen, Erkern oder breiten Verkleidungen vorbei, und die Schüssel hat freie Sicht, wo die Wand selbst im Weg wäre. Technische Daten TypMauerhalter für Antennenmaste Wandabstand40 cm Befestigung am Mastmit Mastschelle Befestigung an der Wandverschraubt Lieferumfang1 Mauerhalter ohne Mast Weitere Abstände10, 20, 30, 50 cm Montage und Praxis Ein Mast braucht zwei Befestigungspunkte. Setzen Sie deshalb zwei Mauerhalter übereinander, mit möglichst großem Abstand zueinander. Je weiter sie auseinander sitzen, desto weniger Hebel hat der Wind an der Schüssel. Schrauben und Dübel wählen Sie passend zum Mauerwerk. Die übrigen Wandabstände der MH-Serie, Stahl-Wandhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MH 20 hält einen Antennenmast 20 cm vor der Hauswand. Der Halter wird an der Mauer verschraubt und fasst den Mast mit einer Schelle. So setzen Sie den Mast genau dorthin, wo die Schüssel freie Sicht zum Satelliten hat. Einsatz und Planung Mit 20 cm gewinnt der Mast etwas Luft vor der Wand. Das reicht, um an Fensterbank, Sockel oder Fassadenverkleidung vorbeizukommen, ohne dass der Halter weit absteht. Technische Daten TypMauerhalter für Antennenmaste Wandabstand20 cm Befestigung am Mastmit Mastschelle Befestigung an der Wandverschraubt Lieferumfang1 Mauerhalter ohne Mast Weitere Abstände10, 30, 40, 50 cm Montage und Praxis Ein Mast braucht zwei Befestigungspunkte. Setzen Sie deshalb zwei Mauerhalter übereinander, mit möglichst großem Abstand zueinander. Je weiter sie auseinander sitzen, desto weniger Hebel hat der Wind an der Schüssel. Schrauben und Dübel wählen Sie passend zum Mauerwerk. Die übrigen Wandabstände der MH-Serie, Stahl-Wandhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MH 30 hält einen Antennenmast 30 cm vor der Hauswand. Der Halter wird an der Mauer verschraubt und fasst den Mast mit einer Schelle. So setzen Sie den Mast genau dorthin, wo die Schüssel freie Sicht zum Satelliten hat. Einsatz und Planung Mit 30 cm führen Sie den Mast an Bauteilen vorbei, die an der Wand entlanglaufen, zum Beispiel um ein Fallrohr oder eine Dachrinne herum. Der Mast steht frei davor. Technische Daten TypMauerhalter für Antennenmaste Wandabstand30 cm Befestigung am Mastmit Mastschelle Befestigung an der Wandverschraubt Lieferumfang1 Mauerhalter ohne Mast Weitere Abstände10, 20, 40, 50 cm Montage und Praxis Ein Mast braucht zwei Befestigungspunkte. Setzen Sie deshalb zwei Mauerhalter übereinander, mit möglichst großem Abstand zueinander. Je weiter sie auseinander sitzen, desto weniger Hebel hat der Wind an der Schüssel. Schrauben und Dübel wählen Sie passend zum Mauerwerk. Die übrigen Wandabstände der MH-Serie, Stahl-Wandhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.

Der DUR-line MH 50 hält einen Antennenmast 50 cm vor der Hauswand. Der Halter wird an der Mauer verschraubt und fasst den Mast mit einer Schelle. So setzen Sie den Mast genau dorthin, wo die Schüssel freie Sicht zum Satelliten hat. Einsatz und Planung Mit 50 cm ist der MH 50 der längste Halter der Serie. Er bringt Mast und Schüssel weit vor die Fassade, etwa wenn ein Dachüberstand die Sicht zum Satelliten verdeckt und die Schüssel daran vorbei muss. Technische Daten TypMauerhalter für Antennenmaste Wandabstand50 cm Befestigung am Mastmit Mastschelle Befestigung an der Wandverschraubt Lieferumfang1 Mauerhalter ohne Mast Weitere Abstände10, 20, 30, 40 cm Montage und Praxis Ein Mast braucht zwei Befestigungspunkte. Setzen Sie deshalb zwei Mauerhalter übereinander, mit möglichst großem Abstand zueinander. Je weiter sie auseinander sitzen, desto weniger Hebel hat der Wind an der Schüssel. Schrauben und Dübel wählen Sie passend zum Mauerwerk. Die übrigen Wandabstände der MH-Serie, Stahl-Wandhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.

Das DUR-line MM-S 1 ist ein Mast-Montage-Set für die klassische Mastmontage durch das Ziegeldach. Es enthält alle Teile rund um den Mast, den Mast selbst wählen Sie passend zum Objekt. Einsatz und Planung Für Ihren Betrieb: Statt fünf Positionen zusammenzustellen, bestellen und lagern Sie einen Artikel. Auf der Baustelle ist alles für die Durchführung beisammen, und der Monteur hat beim ersten Termin jedes Teil dabei. Aufbau und Qualität Der Mastfuß hält das untere Mastende, die Mastschelle sichert den Mast in der Höhe. Der Bleiziegel nimmt den Platz eines Dachziegels ein und lässt sich an die umliegenden Ziegel anformen, die Manschette schließt den Spalt zwischen Stutzen und Mast. Oben verschließt die Universal 50 das Rohr mit federnden Spreizlamellen. Isolierband zum Abdichten der Manschette ist nicht enthalten. Technische Daten TypMast-Montage-Set ohne Alu-Mast Bleiziegel1 × 410 × 400 mm Mastschelle1 × für 50 mm Mastfuß1 × Manschette1 × für Mast-Durchmesser 50 mm Mastkappe1 × Universal 50 Nicht enthaltenMast, Isolierband Lieferumfang 1 × Bleiziegel 410 × 400 mm, 1 × Mastschelle 50 mm, 1 × Mastfuß, 1 × Manschette für Mast-Durchmesser 50 mm, 1 × Mastkappe Universal 50. Dachsparrenhalter, Maste, Schellen und Gummi-Manschetten für die komplette Mastmontage finden Sie in der Kategorie Kleinteile & Befestigung.

Der MF 60 ist ein Mastfuß aus verzinktem Stahl für Antennenmasten bis 60 mm Durchmesser. Er gibt dem Mast einen festen Befestigungspunkt auf dem Untergrund. Einsatz und Planung Der Mastfuß ist Teil der klassischen Mastmontage mit Dachdurchführung und gehört auch zum Mast-Montage-Set MM-S 1. Schrauben wählen Sie passend zum Untergrund, also Holz, Mauerwerk oder Beton. Für die Lagerhaltung: Ein Mastfuß für alle Maste bis 60 mm deckt die gängigen Rohrgrößen ab. Aufbau und Qualität Laut Produktbild zeigt sich diese Bauform: eine abgewinkelte Grundplatte mit mehreren Bohrungen zum Verschrauben, darauf ein Spannbügel, der den Mast umfasst und mit zwei Flügelmuttern angezogen wird. Das Festziehen geht von Hand, ein Schraubenschlüssel ist dafür nicht nötig. Technische Daten TypMastfuß MF 60 MaterialStahl verzinkt Mastdurchmesserbis 60 mm AusführungSpannbügel mit zwei Flügelmuttern; Grundplatte mit Bohrungen Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.

Für leichte Maste mit 38 bis 42 mm, wie sie an Balkon, Garage oder Gartenhaus kleine Schüsseln tragen, ist die DUR-line MSR 42 die passende Befestigung. Sie verschrauben das Rohr damit unmittelbar an Mauer, Holzbalken oder Brüstung und sparen sich einen separaten Wandhalter. Aufbau und Qualität Die MSR 42 ist die schlankste Schelle der Serie. Ihr glattes, schmales Profil steht kaum von der Wand ab und findet auch zwischen Fensterlaibung und Fallrohr Platz. Der Flansch liegt plan auf und hat vier Bohrungen, je zwei pro Seite. Technische Daten TypMastschelle zum Anschrauben RohrdurchmesserØ 38–42 mm AusführungBauform schmales, glattes Bügelprofil; Flansch mit vier Bohrungen, je zwei pro Seite MaterialStahlblech verzinkt EinsatzAntennenmast oder Rohr an Wand, Balken oder Brüstung Weitere GrößenMSR 50 und MSR 60 Montage und Praxis Für einen ruhigen Mast planen Sie zwei Schellen pro Mast ein und setzen sie so weit auseinander, wie es die Wand erlaubt. Der große Abstand nimmt dem Wind an der Schüssel den Hebel. Alle vier Bohrungen des Flansches werden genutzt, Dübel und Schrauben richten sich nach dem Untergrund: Mauerwerk, Beton oder Holz. Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.

48 und 50 mm sind die verbreitetsten Durchmesser bei Sat-Masten. Mit der DUR-line MSR 50 verschrauben Sie einen solchen Mast unmittelbar an Mauer, Holzbalken oder Brüstung und sparen sich einen separaten Wandhalter. Aufbau und Qualität Mittig im breiten Bügel sitzt eine eingeprägte Versteifungssicke. Sie verhindert, dass sich die Schelle beim kräftigen Anziehen verformt, und sorgt dafür, dass der Mast gleichmäßig anliegt. Der Flansch liegt plan auf und hat vier Bohrungen, je zwei pro Seite. Technische Daten TypMastschelle zum Anschrauben RohrdurchmesserØ 48–50 mm AusführungBauform breiter Bügel mit eingeprägter Versteifungssicke; Flansch mit vier Bohrungen, je zwei pro Seite MaterialStahlblech verzinkt EinsatzAntennenmast oder Rohr an Wand, Balken oder Brüstung Weitere GrößenMSR 42 und MSR 60 Montage und Praxis Für einen ruhigen Mast planen Sie zwei Schellen pro Mast ein und setzen sie so weit auseinander, wie es die Wand erlaubt. Der große Abstand nimmt dem Wind an der Schüssel den Hebel. Alle vier Bohrungen des Flansches werden genutzt, Dübel und Schrauben richten sich nach dem Untergrund: Mauerwerk, Beton oder Holz. Mastkappen, Doppel- und Kreuzschellen sowie weitere Befestigungsteile finden Sie in der Kategorie Kleinteile & Befestigung.
