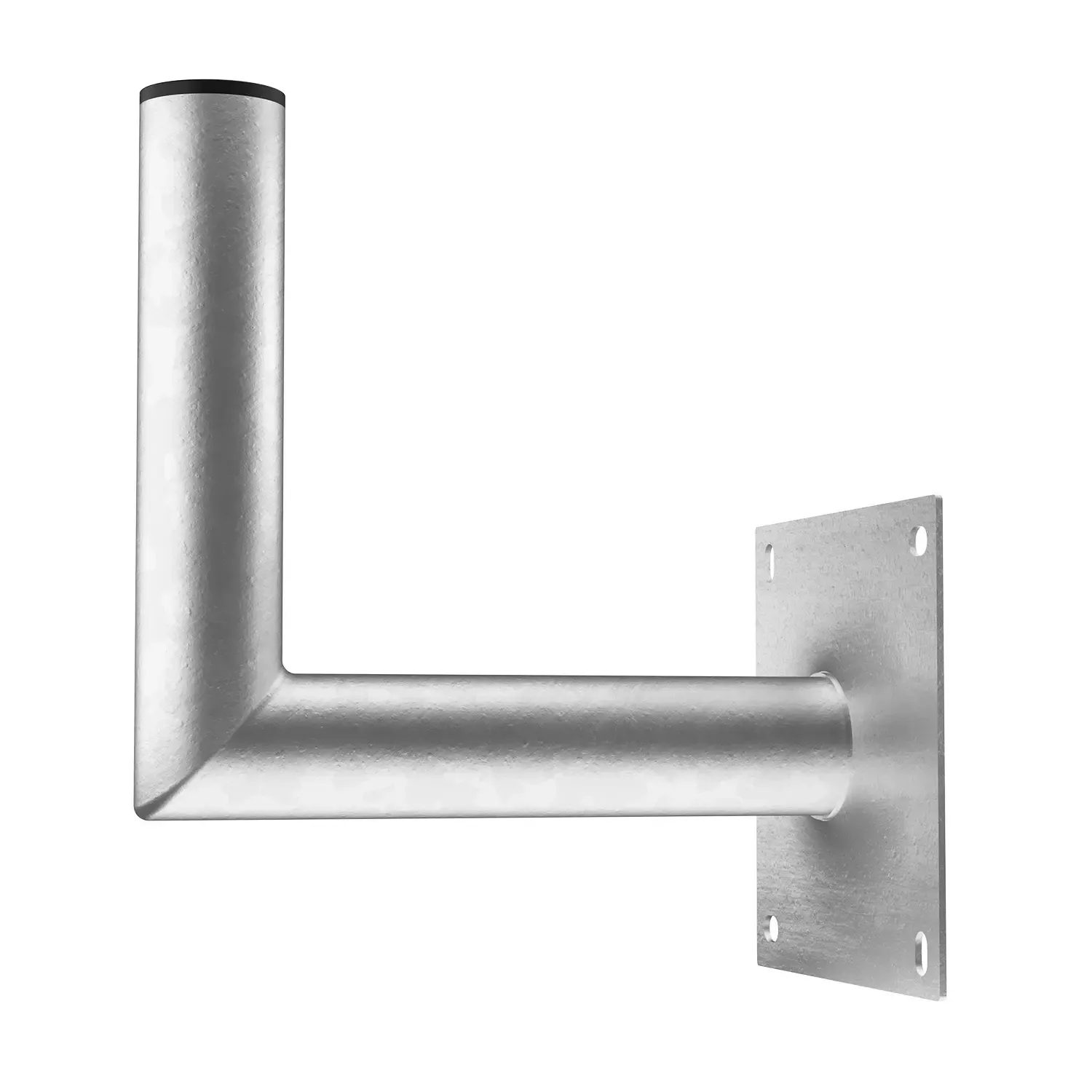

DUR-line WHSF 25 - Stahl Wandhalter
- 25 cm Wandabstand – der WHSF 25 setzt die Schüssel 25 cm vor die Fassade, gleiche Wandplatte wie die ganze Serie
- Etwas Luft vor der Wand – für Südwände mit kleinem Versatz, die Schüssel schwenkt frei, ohne die Fassade zu berühren
- Feuerverzinkter Stahl – präzise geschweißt statt gesteckt, die Verzinkung schützt auch an der Wetterseite dauerhaft vor Rost
- Schüsseln bis Ø 100 cm – trägt ebenso WLAN-, Mobilfunk- und Richtfunkantennen, ein Halter für mehrere Gewerke
- Langlöcher 130 × 130 mm – Wandplatte 170 × 170 mm mit Verstärkungskragen, nach dem Bohren noch exakt lotrecht ausrichtbar
- Kabel läuft im Rohr – geschützt vor Witterung und UV, die Fassade beim Endkunden bleibt aufgeräumt
- Direkt vom Hersteller – jede Charge durchläuft wiederkehrende Qualitätsprüfungen, technische Fragen klären Sie direkt mit uns
Beschreibung
Produktinformationen "DUR-line WHSF 25 - Stahl Wandhalter"
Der DUR-line WHSF 25 ist ein Stahl-Wandhalter für die dauerhafte Montage von Satellitenschüsseln an der Hauswand. Mit 25 cm Abstand gewinnt die Schüssel etwas mehr Luft als beim WHSF 20, passend für Wände, die nahezu nach Süden zeigen, aber einen kleinen Versatz haben. Der Spiegel schwenkt frei, ohne die Fassade zu berühren.
Einsatz und Planung
Die Elevation stellen Sie an der Schüssel ein, den Wandabstand bestimmt der Azimut. Astra 19,2° Ost steht von Deutschland aus nahezu im Süden. Je stärker die Wand davon abweicht, desto weiter schwenkt die Schüssel zur Seite und desto mehr Abstand braucht sie, damit Fassade, Brüstung oder Gebäudeecke die Sichtlinie freilassen. Ein 100er-Spiegel braucht dabei deutlich mehr Platz als ein 60er.
Aufbau und Qualität
Feuerverzinkter Stahl, präzise geschweißt. Der Verstärkungskragen der Wandplatte leitet die Kräfte gleichmäßig ins Mauerwerk, die Langlöcher erlauben nach dem Bohren noch ein exaktes, lotrechtes Ausrichten. Das Antennenkabel läuft geschützt durch das Rohrinnere.
Jede Charge durchläuft wiederkehrende Qualitätsprüfungen.

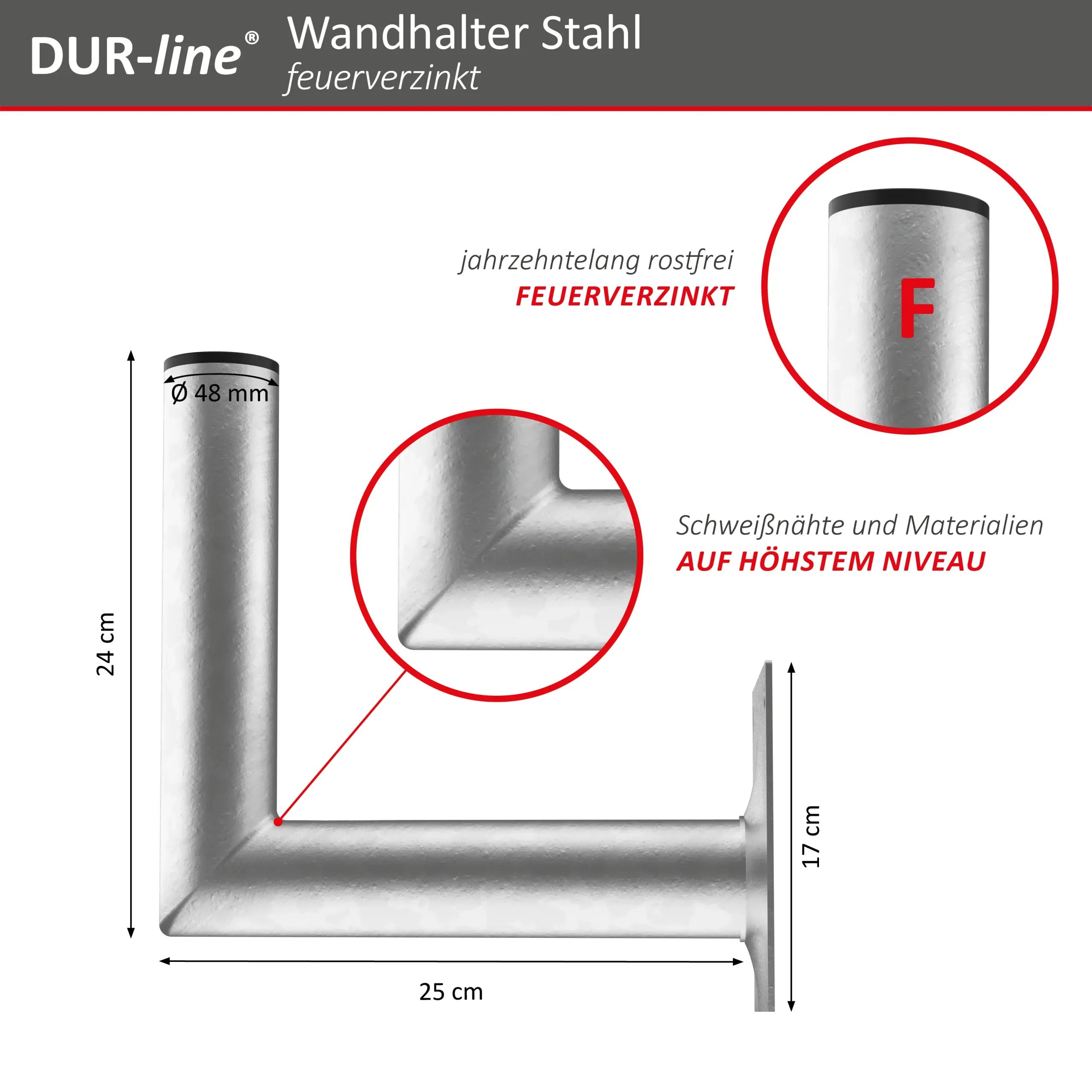

Technische Daten
| Wandabstand | 250 mm (25 cm) |
| Rohrhöhe | 240 mm |
| Rohrdurchmesser | Ø 48 mm |
| Wandplatte | 170 × 170 mm mit Verstärkungskragen |
| Lochabstand | 130 × 130 mm als Langlöcher |
| Material | Stahl, feuerverzinkt |
| Geeignet für | Sat-Spiegel bis Ø 100 cm, WLAN-, Mobilfunk- und Richtfunkantennen |
Lieferumfang
Wandhalter WHSF 25 inklusive Schutzkappe. Dübel und Schrauben wählen Sie passend zum Untergrund (Beton, Vollziegel, Hohlblockstein).
Die übrigen Wandabstände der WHSF-Serie sowie Mauerhalter und Mastausleger finden Sie in der Kategorie Masten & Halterungen.
Eigenschaften
| Beschichtung | Feuerverzinkt |
|---|---|
| Material | Stahl |
| Wandabstand | 25cm |
| Serie | WHSF |
| Abmessungen (L × B × H) | 270 × 170 × 305 mm |
| Gewicht | 1,4 kg |
| EAN | 4260165020299 |
