Mit der DUR-line ERDS 100 setzen Sie den Anschlusspunkt für die Erdung direkt an den Antennenmast. Das Band wird um das Rohr gelegt und festgezogen, an der Klemme nimmt es den Erdungsleiter auf, der von dort zur Potentialausgleichsschiene oder zum Fundamenterder läuft. Mit 428 mm Bandlänge reicht es für Masten und Balkonständer bis 100 mm Durchmesser. Technische Daten TypErdungsbandschelle Geeignet fürMasten und Balkonständer bis 100 mm Durchmesser Bandlänge428 mm BandEdelstahl KlemmeStahl mit zwei Schrauben Montageum den Mast gelegt und verschraubt Montage und Praxis Die Schelle greift das blanke Rohr, nicht die lackierte oder beschichtete Fläche, denn erst der metallische Kontakt macht die Verbindung leitfähig. Band um den Mast legen, durch die Klemme führen, Schrauben anziehen, bis das Band fest anliegt, dann den Erdungsleiter anklemmen und auf kurzem, geradem Weg nach unten führen. Haltbarkeit: Die Schelle sitzt dauerhaft im Freien, oft an der Wetterseite des Hauses. Das Edelstahlband setzt dort keinen Flugrost an und behält seine Spannung, die Verbindung bleibt beim Kunden über Jahre wirksam. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Der DUR-line DEB 1 Guss erdet eine Antennenleitung an einem Punkt – die richtige Größe für eine Schüssel mit Single-LNB, eine DVB-T-Antenne oder als Ergänzung einer bestehenden Erdung um eine weitere Leitung. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung Erweiterung: Wächst die Anlage beim Kunden, etwa beim Wechsel vom Single- auf ein Quad-LNB, setzen Sie den nächstgrößeren Block der Serie. Der DEB 1 bleibt dabei in Betrieb, er lässt sich über seinen Erdungsanschluss an den neuen Block anreihen. Technische Daten Leitungen1 F-Buchsen2 × 1, Leitung wird durchgeschleift Erdungsanschluss1 Klemme für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ LieferumfangErdungsblock und 2 Holzschrauben, der Block ist sofort montierbar Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Elf Leitungen an einem Punkt – auf einem Profil, ohne einen zweiten Winkel setzen zu müssen. Der Erdungswinkel EW 11 führt die Schirme von 11 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse11 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

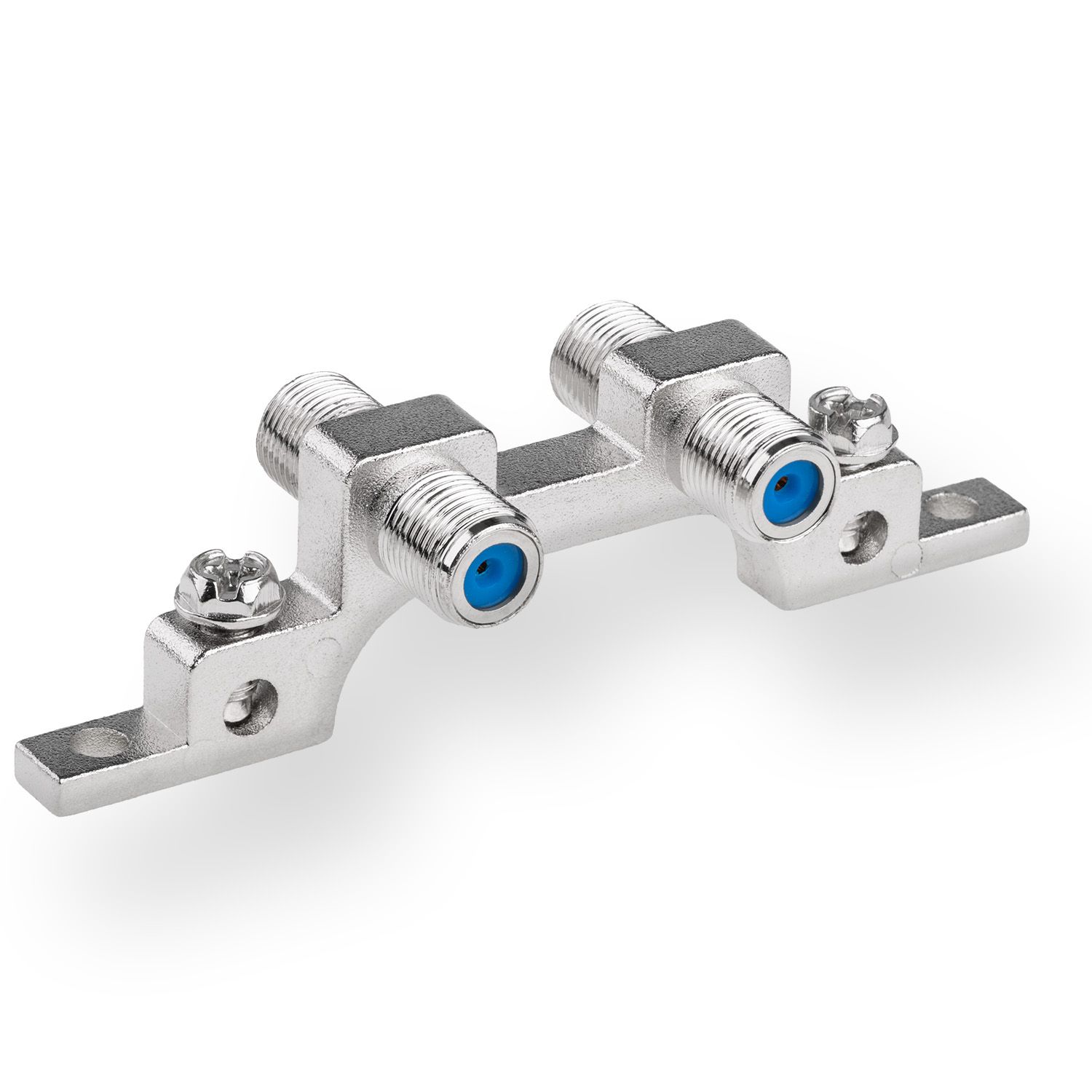

Der DUR-line DEB 2 Guss erdet zwei Antennenleitungen an einem Punkt – die Größe für ein Twin-LNB, für Sat und Terrestrik nebeneinander oder für zwei getrennte Zuleitungen aus dem Dachraum. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung Ein Punkt statt zwei: Beide Leitungen laufen durch denselben Block und liegen damit auf demselben Potential. Ein gemeinsamer Erdungspunkt mit kurzem Weg zur Potentialausgleichsschiene ist der saubere Aufbau, zwei verteilte Punkte im Haus sind es nicht. Technische Daten Leitungen2 F-Buchsen2 × 2, Leitungen werden durchgeschleift Erdungsanschlüsse2 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ LieferumfangErdungsblock und 2 Holzschrauben, der Block ist sofort montierbar Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

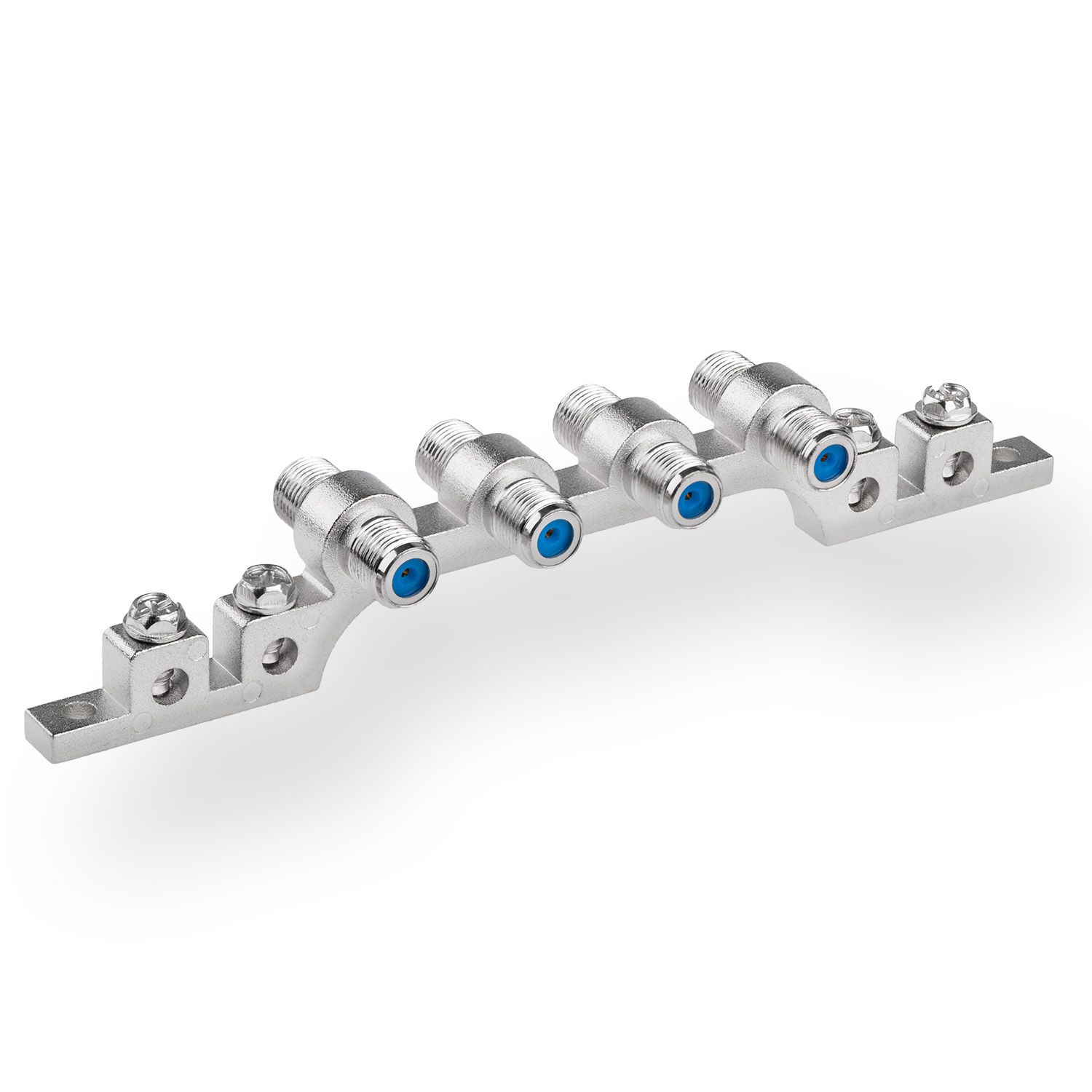

Der DUR-line DEB 4 Guss erdet vier Antennenleitungen an einem Punkt – der passende Block zum Quad-LNB oder zur Quattro-Zuleitung an den Multischalter. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung Ein Quad-LNB bringt vier Leitungen ins Haus, ein Quattro-LNB ebenfalls. Beide passen genau auf diesen Block: vier Kabel kommen an, vier gehen weiter zu den Receivern oder in den Multischalter, und alle vier Schirme liegen danach auf demselben Potential. Technische Daten Leitungen4 F-Buchsen2 × 4, Leitungen werden durchgeschleift Erdungsanschlüsse4 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ LieferumfangErdungsblock und 2 Holzschrauben, der Block ist sofort montierbar Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

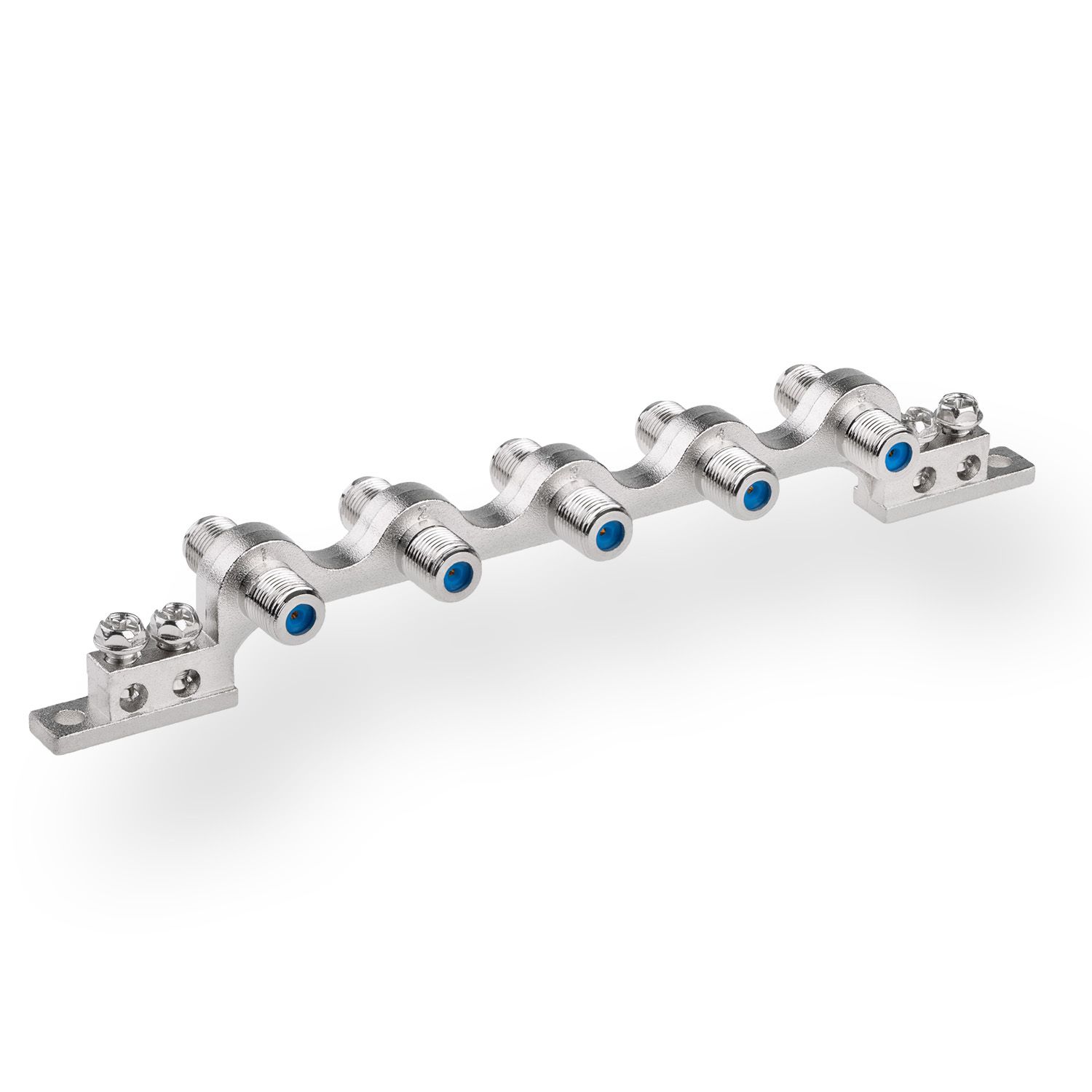

Der DUR-line DEB 5 Guss erdet fünf Antennenleitungen an einem Punkt – die Größe, wenn zu den vier Leitungen eines Quattro-LNB die terrestrische Antenne dazukommt oder eine Reserveleitung mitgeplant wird. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung Die typische Anlage mit Quattro-LNB und einer DVB-T- oder UKW-Antenne kommt auf genau fünf Leitungen. Der DEB 5 nimmt alle gemeinsam auf, sodass Sat- und Antennenleitungen an einem einzigen Punkt auf dem Potentialausgleich liegen. Bei späterem Ausbau reihen Sie über die freien Erdungsanschlüsse einen weiteren Block an. Technische Daten Leitungen5 F-Buchsen2 × 5, Leitungen werden durchgeschleift Erdungsanschlüsse4 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ LieferumfangErdungsblock und 2 Holzschrauben, der Block ist sofort montierbar Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Sieben Leitungen an einem Punkt – der Fall bei einer Multischalteranlage mit zusätzlicher Reserve. Der Erdungswinkel EW 7 führt die Schirme von 7 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse7 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Neun Leitungen an einem Punkt – also zwei Satellitenpositionen plus Terrestrik. Der Erdungswinkel EW 9 führt die Schirme von 9 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse9 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

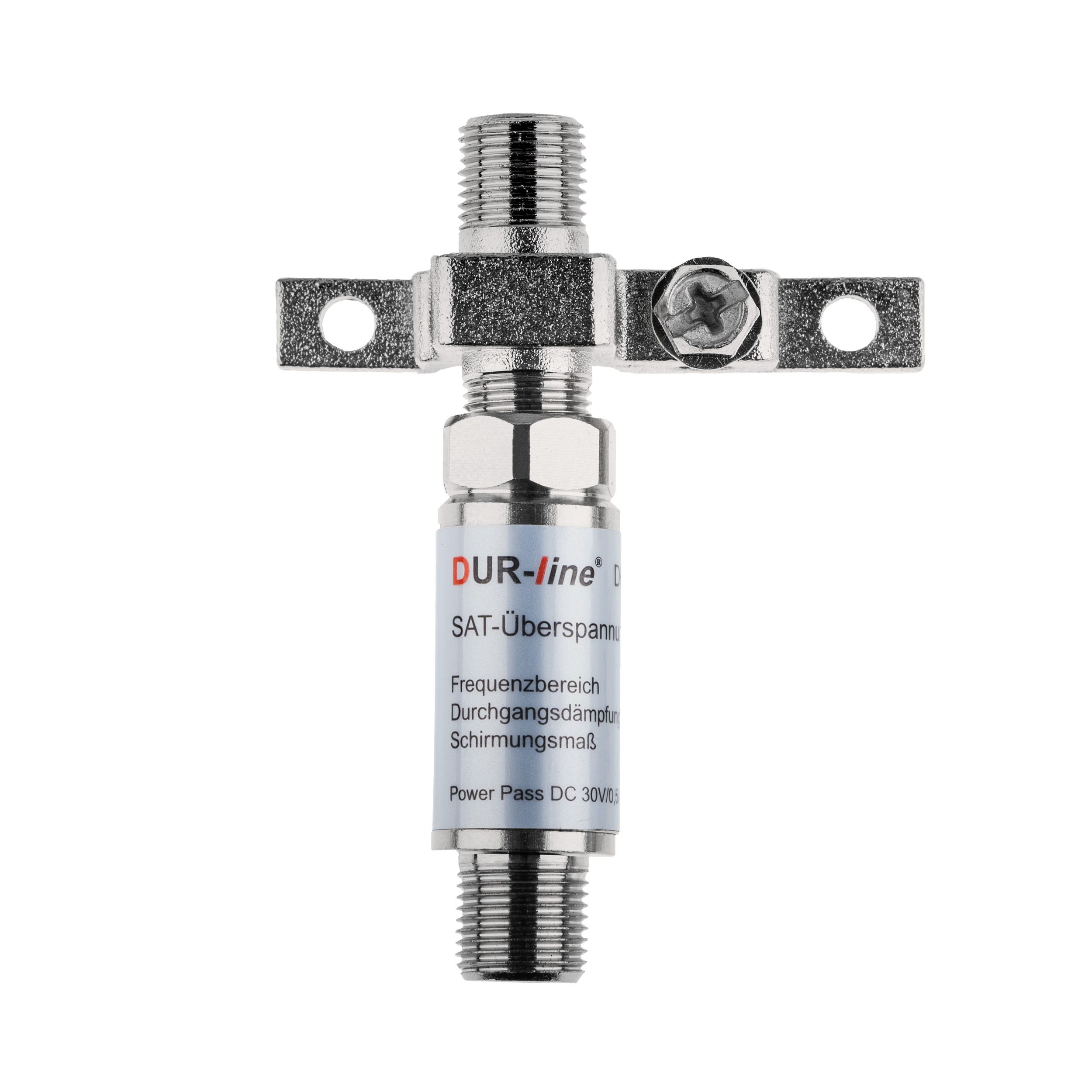

Das Set DUR-line DEB 1/1xÜS erdet eine Antennenleitung und sichert sie gegen Überspannung – für die Schüssel mit Single-LNB oder die einzelne terrestrische Antenne. Beides geschieht in einem Arbeitsgang: Der Block führt den Leitungsschirm auf die Potentialausgleichsschiene, und die Leitung bekommt einen eigenen Überspannungsableiter. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Der Ableiter in diesem Set nimmt zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und hält sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse1 Leitung, durchgeschleift Überspannungsableiter1 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

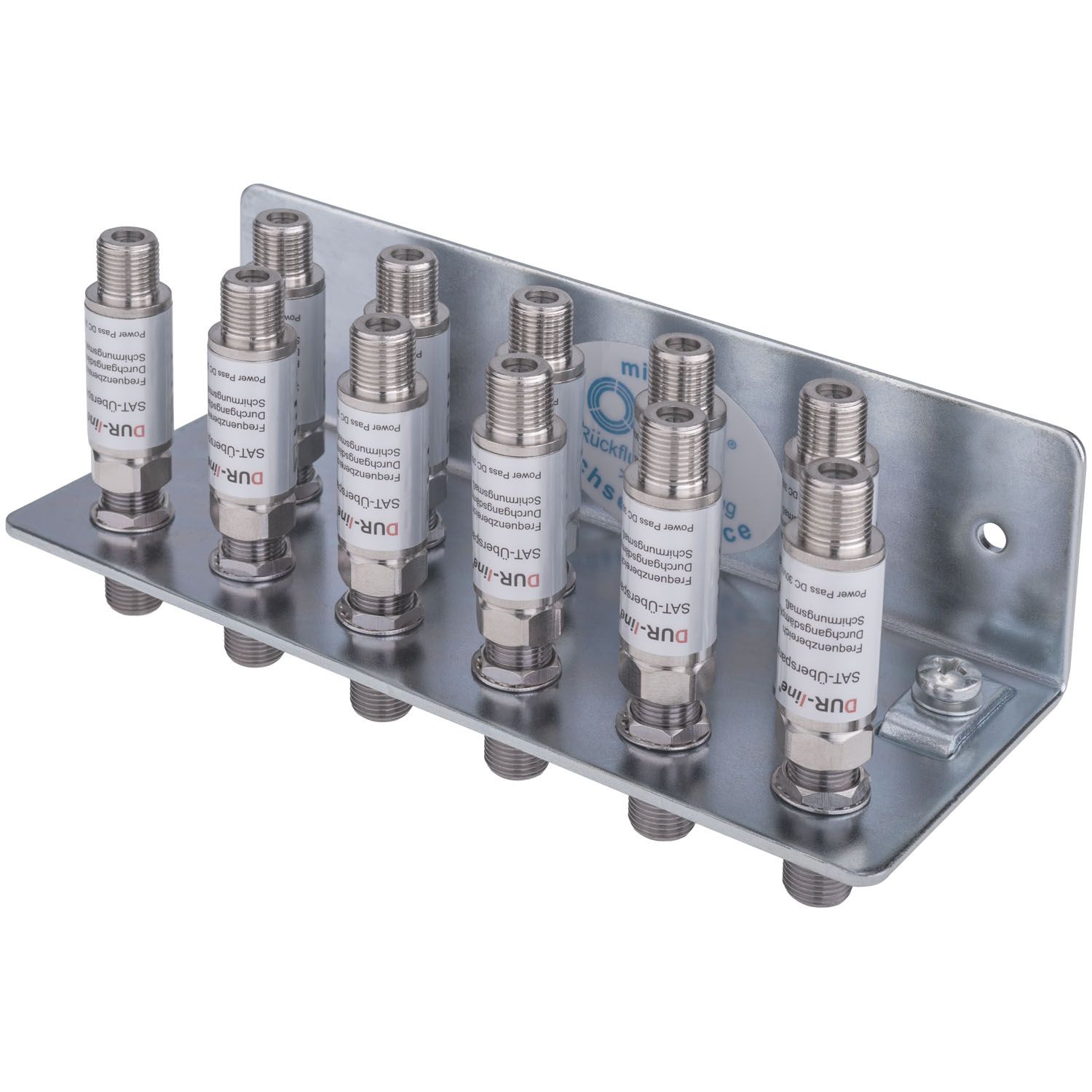

Elf Leitungen erden und zugleich jede einzelne gegen Überspannung sichern: Das Set DUR-line EW 11/11xÜS verbindet das verzinkte Winkelprofil der EW-Reihe mit 11 Überspannungsableitern, einem je Durchgang. Ausgelegt ist es für den größeren Ausbau mit weiteren Strängen. Einsatz und Planung Das Set sitzt dort, wo die Leitungen ins Gebäude eintreten, und führt Schirm wie Innenleiter geordnet auf den Potentialausgleich. Das Profil nimmt mehr Leitungen auf als ein Gussblock und baut flach. Bei 11 Durchgängen bleibt die Reihe übersichtlich, jede Leitung hat ihren festen Platz. Technische Daten Anschlüsse11 Leitungen, durchgeschleift Überspannungsableiter11 × integriert, einer je Leitung MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Erst wird das Profil an der Wand befestigt, dann kommen die Leitungen dran. So hängt beim Anziehen der F-Stecker kein Gewicht am Kabel, und der Winkel sitzt von Anfang an in der Flucht. Der Erdungsleiter wird zuletzt angeklemmt und ohne Schlaufen geführt, je kürzer und gerader, desto besser leitet die Verbindung ab. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Das Set DUR-line DEB 2/2xÜS erdet zwei Antennenleitungen und sichert jede einzelne gegen Überspannung – etwa vom Twin-LNB oder für Sat und Terrestrik nebeneinander. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse2 Leitungen, durchgeschleift Überspannungsableiter2 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

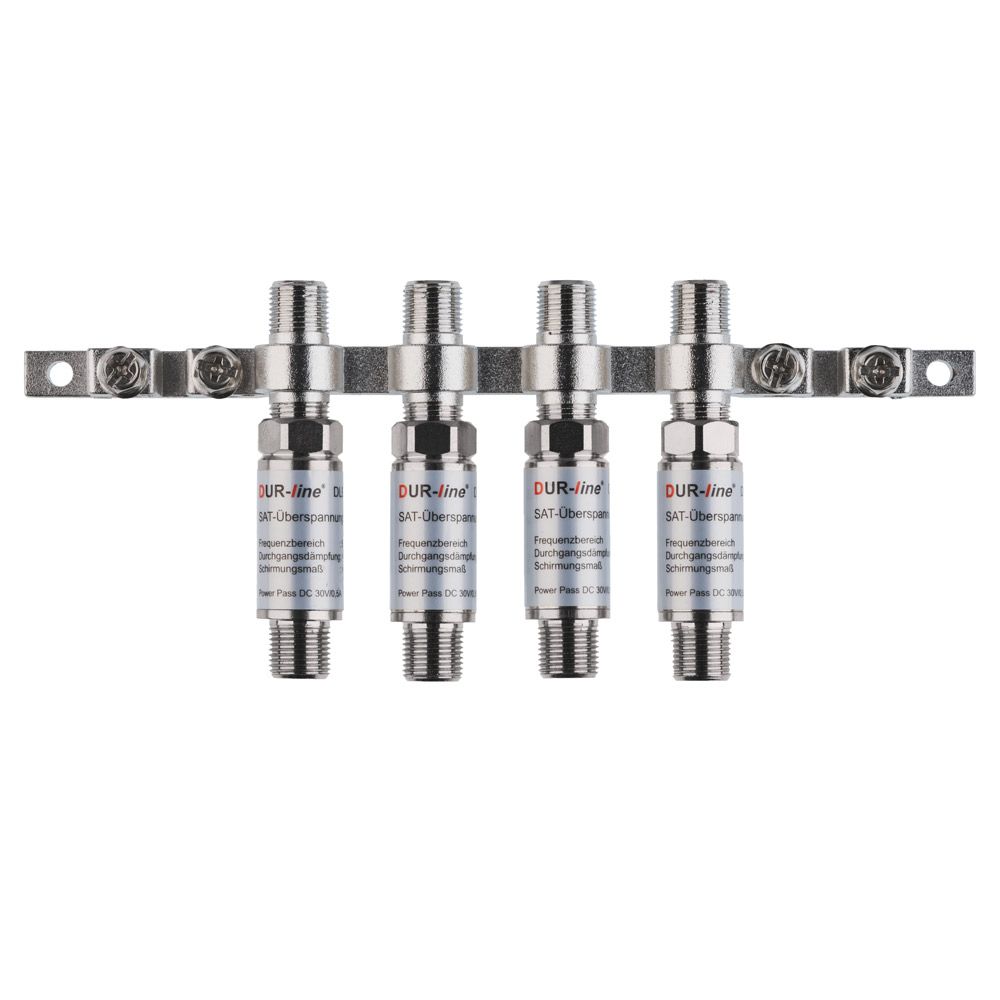

Das Set DUR-line DEB 4/4xÜS erdet vier Antennenleitungen und sichert jede einzelne gegen Überspannung – passend zum Quad- oder Quattro-LNB. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse4 Leitungen, durchgeschleift Überspannungsableiter4 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

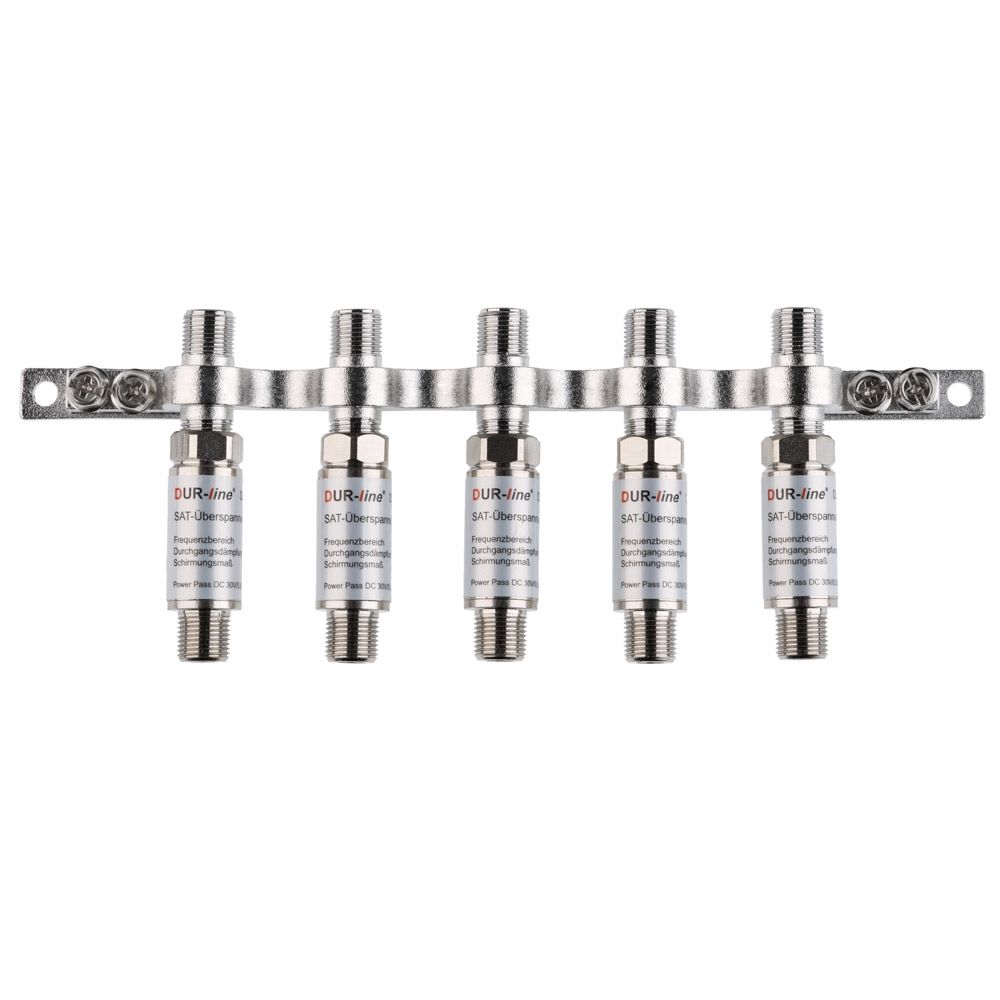

Das Set DUR-line DEB 5/5xÜS erdet fünf Antennenleitungen und sichert jede einzelne gegen Überspannung – also vier Sat-Ebenen vom Quattro-LNB plus Terrestrik. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse5 Leitungen, durchgeschleift Überspannungsableiter5 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

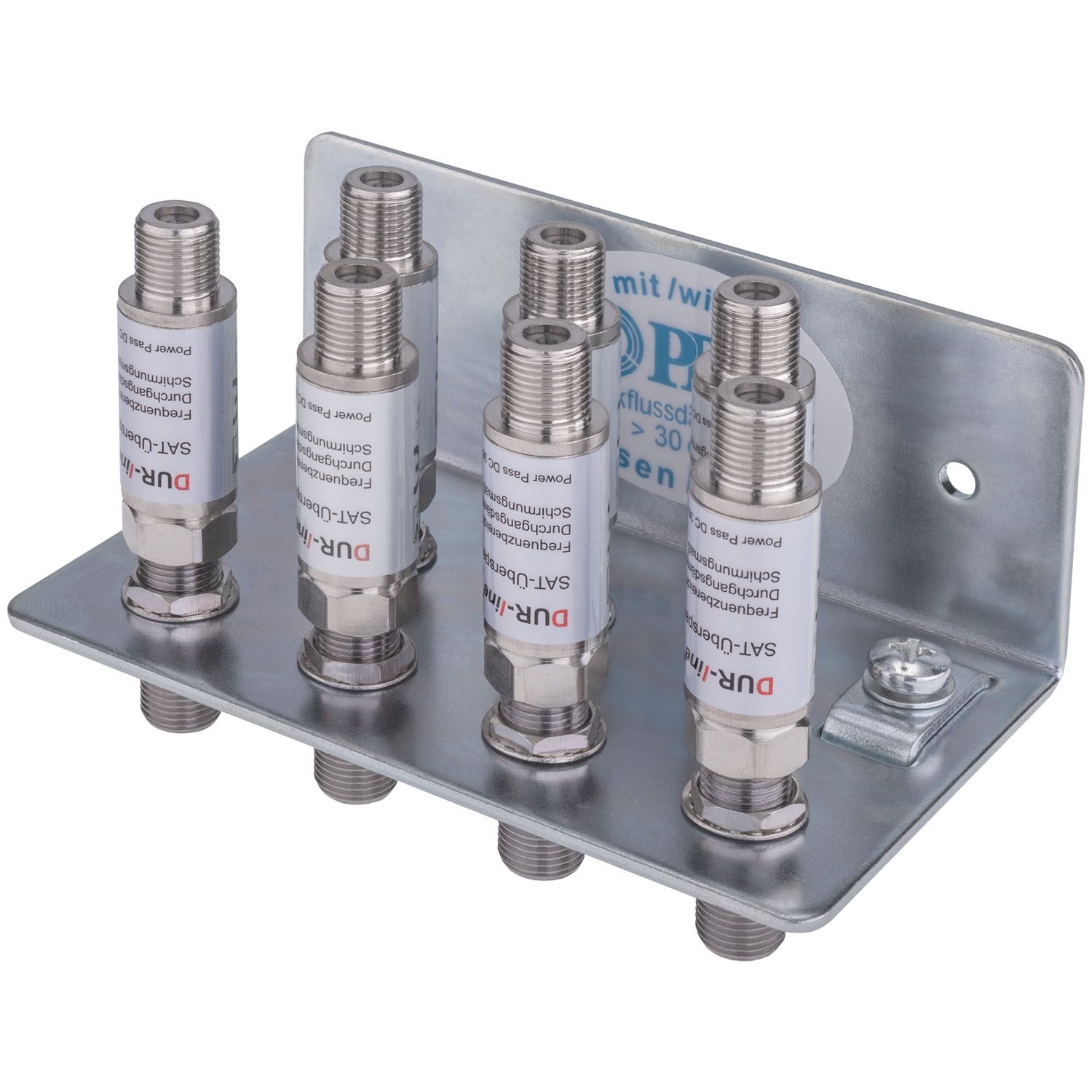

Sieben Leitungen erden und zugleich jede einzelne gegen Überspannung sichern: Das Set DUR-line EW 7/7xÜS verbindet das verzinkte Winkelprofil der EW-Reihe mit 7 Überspannungsableitern, einem je Durchgang. Ausgelegt ist es für die Multischalteranlage mit zusätzlicher Reserveleitung. Einsatz und Planung Das Set sitzt dort, wo die Leitungen ins Gebäude eintreten, und führt Schirm wie Innenleiter geordnet auf den Potentialausgleich. Das Profil nimmt mehr Leitungen auf als ein Gussblock und baut flach. Bei 7 Durchgängen bleibt die Reihe übersichtlich, jede Leitung hat ihren festen Platz. Technische Daten Anschlüsse7 Leitungen, durchgeschleift Überspannungsableiter7 × integriert, einer je Leitung MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Erst wird das Profil an der Wand befestigt, dann kommen die Leitungen dran. So hängt beim Anziehen der F-Stecker kein Gewicht am Kabel, und der Winkel sitzt von Anfang an in der Flucht. Der Erdungsleiter wird zuletzt angeklemmt und ohne Schlaufen geführt, je kürzer und gerader, desto besser leitet die Verbindung ab. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

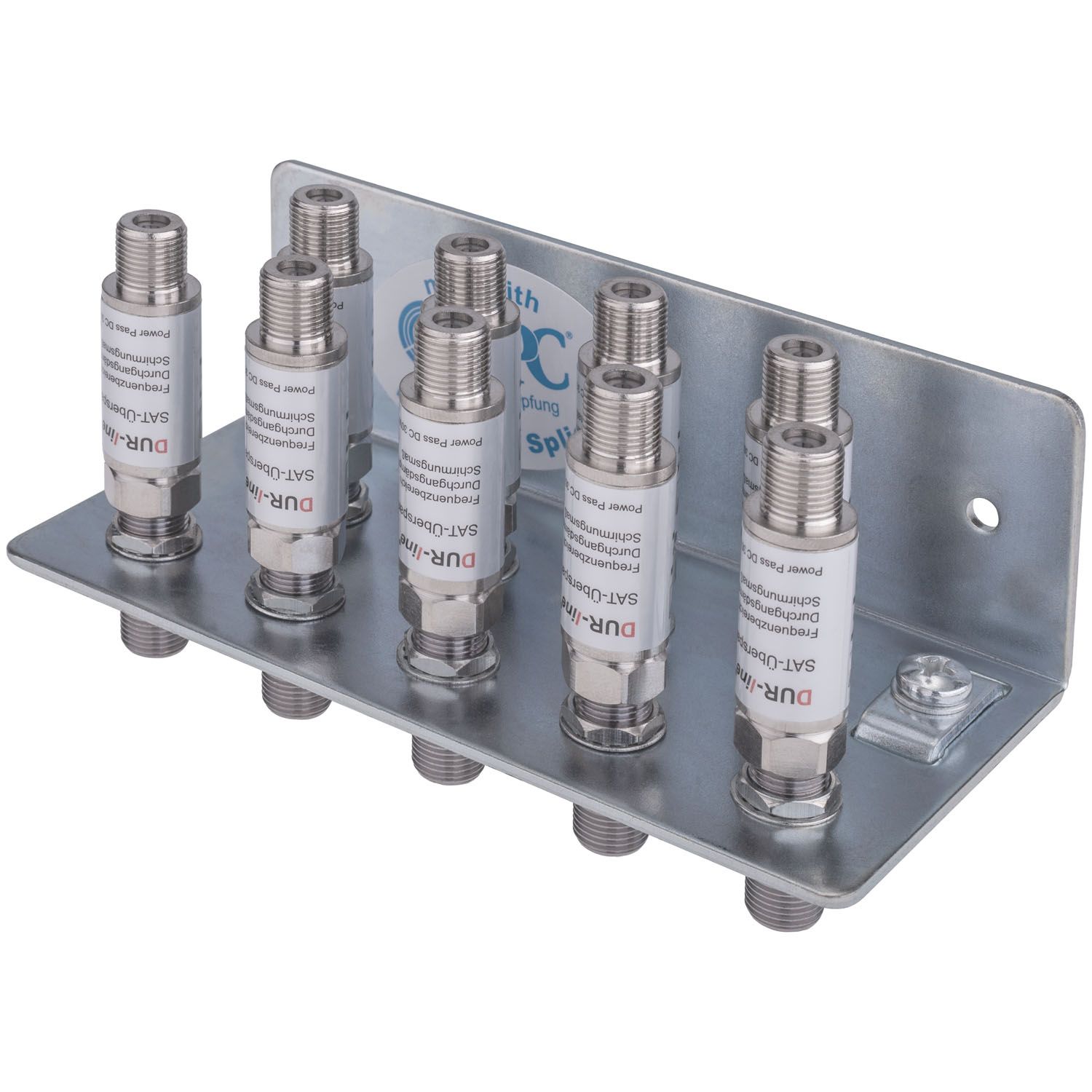

Neun Leitungen erden und zugleich jede einzelne gegen Überspannung sichern: Das Set DUR-line EW 9/9xÜS verbindet das verzinkte Winkelprofil der EW-Reihe mit 9 Überspannungsableitern, einem je Durchgang. Ausgelegt ist es für zwei Satellitenpositionen samt terrestrischem Eingang. Einsatz und Planung Das Set sitzt dort, wo die Leitungen ins Gebäude eintreten, und führt Schirm wie Innenleiter geordnet auf den Potentialausgleich. Das Profil nimmt mehr Leitungen auf als ein Gussblock und baut flach. Bei 9 Durchgängen bleibt die Reihe übersichtlich, jede Leitung hat ihren festen Platz. Technische Daten Anschlüsse9 Leitungen, durchgeschleift Überspannungsableiter9 × integriert, einer je Leitung MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Erst wird das Profil an der Wand befestigt, dann kommen die Leitungen dran. So hängt beim Anziehen der F-Stecker kein Gewicht am Kabel, und der Winkel sitzt von Anfang an in der Flucht. Der Erdungsleiter wird zuletzt angeklemmt und ohne Schlaufen geführt, je kürzer und gerader, desto besser leitet die Verbindung ab. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

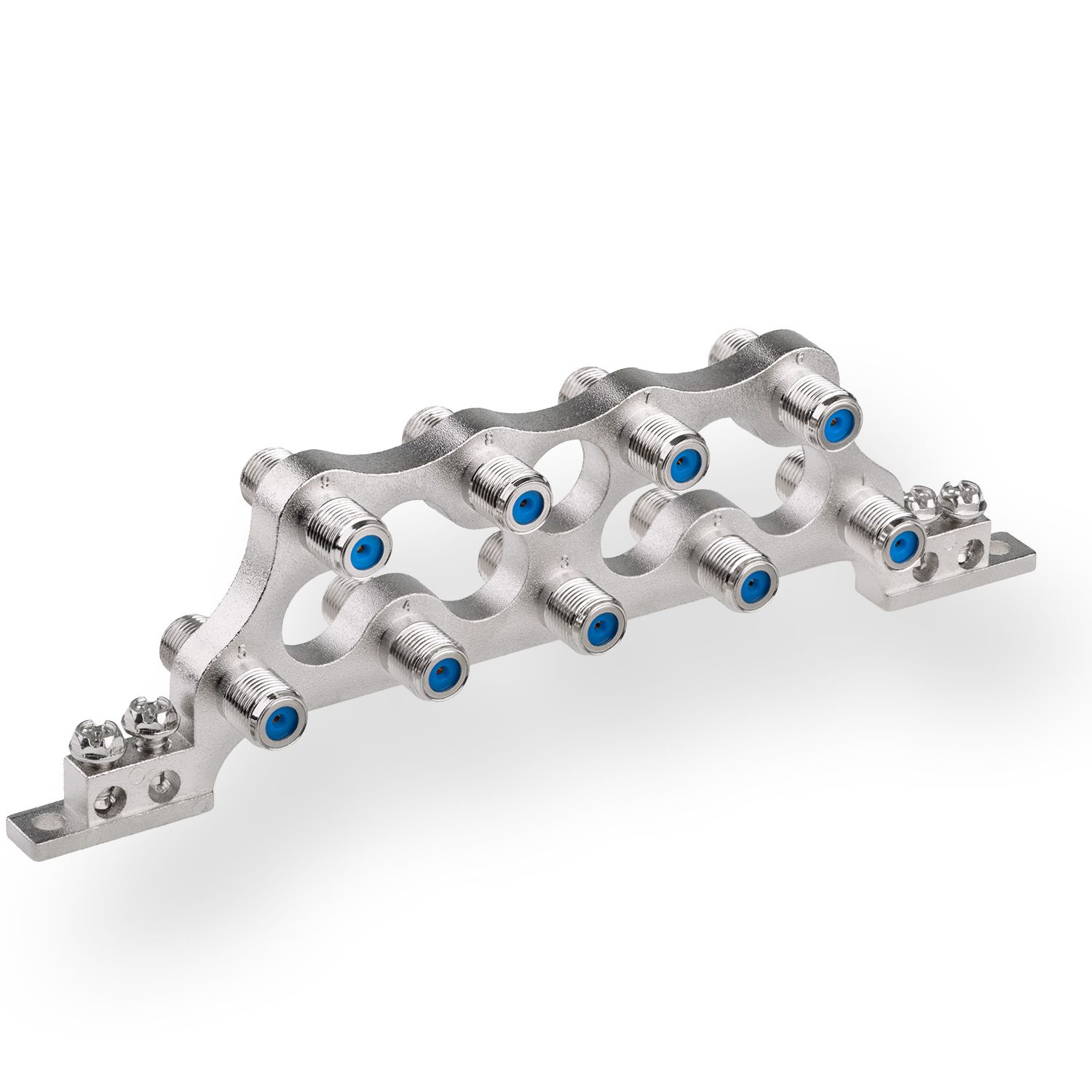

Der DUR-line DEB 9 Guss erdet neun Antennenleitungen an einem Punkt – genau die Zahl, die eine Multischalteranlage mit zwei Satellitenpositionen und terrestrischem Eingang ins Haus bringt. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung Zwei Quattro-LNBs an einer Multifeed-Halterung liefern acht Leitungen, dazu kommt der terrestrische Eingang des Multischalters, macht neun. Der DEB 9 nimmt sie in einem Zug auf, statt drei kleinere Blöcke nebeneinanderzusetzen. Beschriften Sie die Leitungen vor dem Anschließen, dann ist jede Ebene beim späteren Nachmessen sofort zugeordnet. Technische Daten Leitungen9 F-Buchsen2 × 9, Leitungen werden durchgeschleift Erdungsanschlüsse4 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ LieferumfangErdungsblock und 2 Holzschrauben, der Block ist sofort montierbar Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Dreizehn Leitungen an einem Punkt – für Anlagen mit drei Satellitenpositionen. Der Erdungswinkel EW 13 führt die Schirme von 13 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse13 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Siebzehn Leitungen an einem Punkt – die größte Ausführung der Reihe, für vier Satellitenpositionen plus Terrestrik. Der Erdungswinkel EW 17 führt die Schirme von 17 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse17 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Fünf Leitungen an einem Punkt – etwa von einem Quattro-LNB plus terrestrischer Antenne. Der Erdungswinkel EW 5 führt die Schirme von 5 Koaxleitungen zusammen und auf die Potentialausgleichsschiene. Das verzinkte Stahlprofil wird an die Wand geschraubt, die Leitungen laufen durch: oben herein, unten weiter ins Haus. Einsatz und Planung Winkel oder Gussblock: Das Winkelprofil nimmt mehr Leitungen auf als ein Gussblock und baut flacher. Technische Daten Anschlüsse5 Leitungen, durchgeschleift BuchsenF-Doppelbuchsen von PPC Rückflussdämpfungüber 30 dB ErdungsanschlussSchraubklemme am Profilende MaterialStahl, verzinkt BauformWinkelprofil zur Wandmontage SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Winkel gehört an die Stelle, an der die Leitungen ins Gebäude eintreten. Durch die Aufkantung lässt er sich flach an die Wand oder an eine Profilschiene schrauben, der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Die Buchsen sitzen weit genug auseinander, um jeden F-Stecker mit dem Schlüssel anzuziehen, ohne die Nachbarleitung zu verbiegen. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

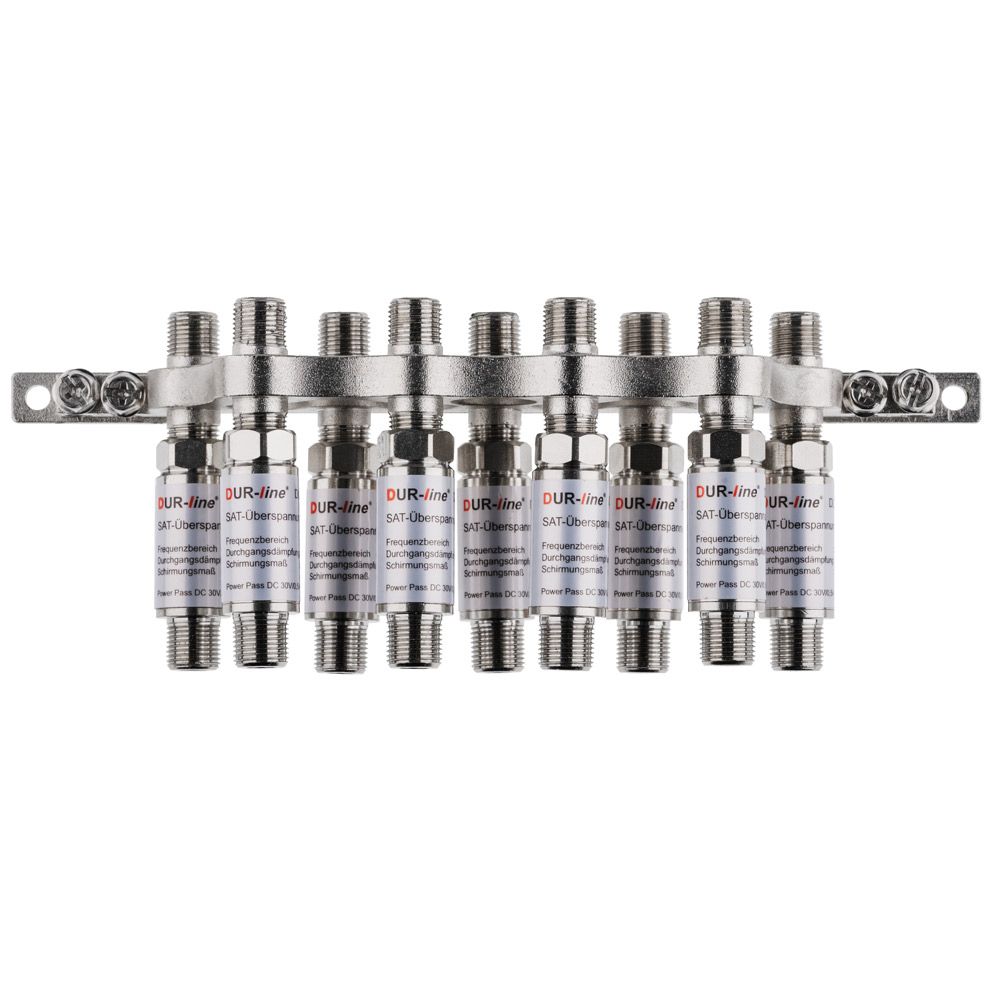

Das Set DUR-line DEB 9/9xÜS erdet neun Antennenleitungen und sichert jede einzelne gegen Überspannung – für zwei Satellitenpositionen plus terrestrische Antenne. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse9 Leitungen, durchgeschleift Überspannungsableiter9 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Der DUR-line DEB 13 Guss erdet 13 Antennenleitungen an einem Punkt – geliefert als Set aus einem DEB 9 und einem DEB 4, die über die Erdungsanschlüsse aneinandergereiht wie ein großer Block arbeiten. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Technische Daten Leitungen13 F-Buchsen2 × 9 und 2 × 4, Leitungen werden durchgeschleift Erdungsanschlüsse8 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Lieferumfang1 × DEB 9 und 1 × DEB 4, je mit 2 Holzschrauben Montage und Praxis Verbindung: Beide Blöcke werden nebeneinander an der Wand verschraubt und über einen kurzen Leiter an ihren Erdungsklemmen verbunden. Von dort geht ein gemeinsamer Erdungsleiter auf die Potentialausgleichsschiene, kurz und gerade, ohne zusätzliche Schleifen. Sie bekommen die passende Kombination in einem Zug und zahlen nicht für Wege, die frei bleiben. Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

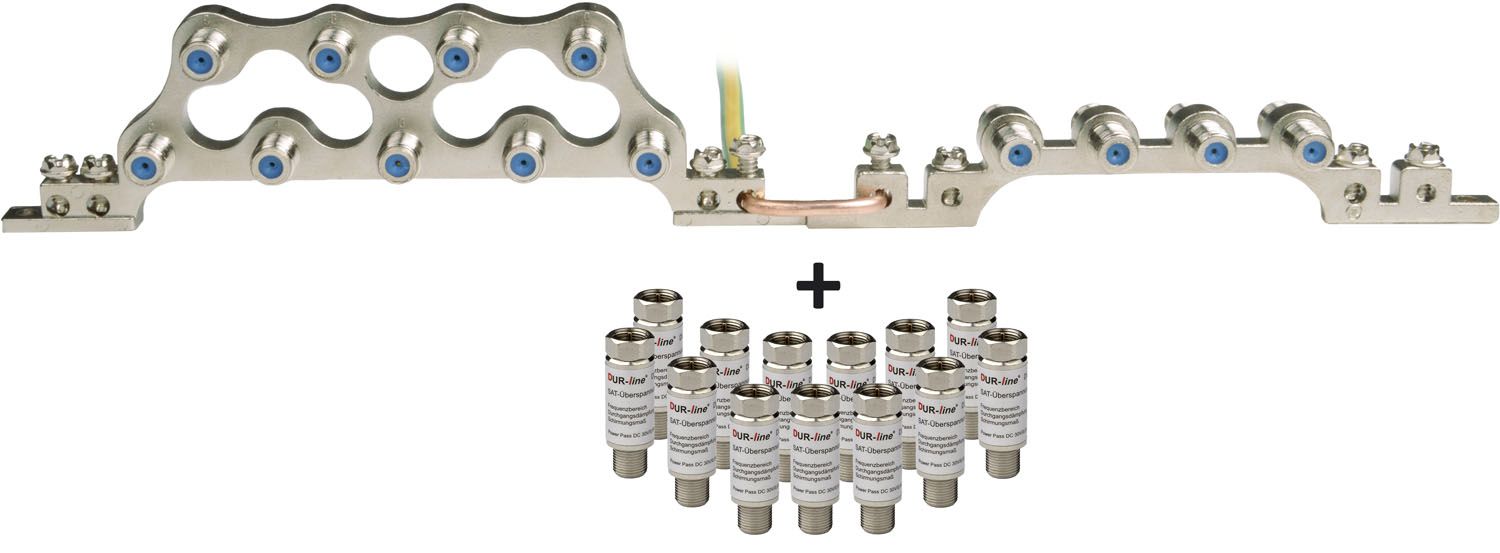

Das Set DUR-line DEB 13/13xÜS erdet 13 Antennenleitungen und sichert jede einzelne gegen Überspannung – ausgeführt als Kombination aus einem DEB 9 und einem DEB 4. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Der Satz besteht aus einem DEB 9 und einem DEB 4, zusammen 13 Durchgänge. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse13 Leitungen, durchgeschleift Überspannungsableiter13 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

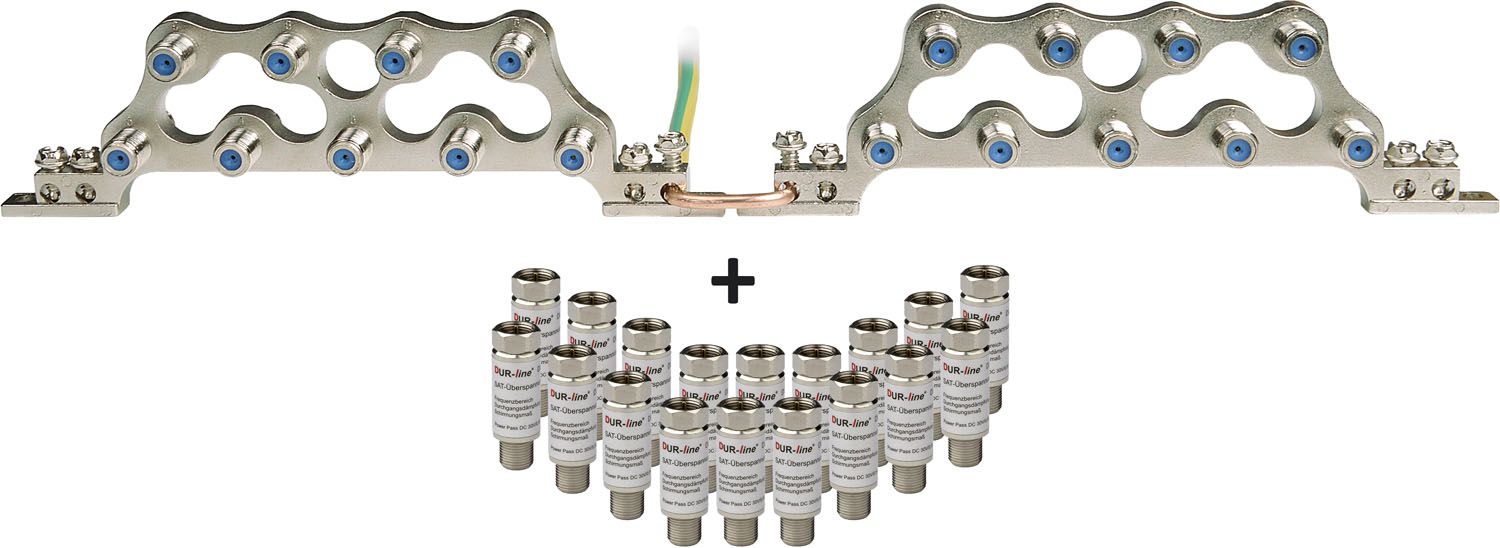

Das Set DUR-line DEB 18/18xÜS erdet 18 Antennenleitungen und sichert jede einzelne gegen Überspannung – ausgeführt aus zwei 9er-Blöcken, die größte Ausführung der Reihe. Beides geschieht in einem Arbeitsgang: Der Block führt die Leitungsschirme auf die Potentialausgleichsschiene, und jede Leitung bekommt einen eigenen Überspannungsableiter. Der Satz besteht aus zwei DEB 9, zusammen 18 Durchgänge. Einsatz und Planung Mit Ableiter: Ein reiner Erdungsblock führt den Schirm ab, der Innenleiter bleibt dabei unberührt. Die Ableiter in diesem Set nehmen zusätzlich Spannungsspitzen auf, die über den Innenleiter ankommen, und halten sie von Multischalter und Receiver fern. Das ist die Ausführung für Anlagen, bei denen ein Geräteausfall teurer wäre als das Bauteil. Technische Daten Anschlüsse18 Leitungen, durchgeschleift Überspannungsableiter18 × integriert, einer je Leitung ErdungsanschlussKlemme für den Potentialausgleich Einsatzortzwischen Antennenanlage und Hausinstallation SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Montage und Praxis Der Block sitzt dort, wo die Leitungen ins Gebäude eintreten. Der Erdungsleiter läuft von der Klemme auf kurzem, geradem Weg zur Potentialausgleichsschiene. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.

Der DUR-line DEB 18 Guss erdet 18 Antennenleitungen an einem Punkt – geliefert als Set aus zwei DEB 9, gedacht für Multischalteranlagen mit mehreren Satellitenpositionen und für Steigleitungen im Mehrfamilienhaus. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft. Einsatz und Planung 18 Wege decken vier Satellitenpositionen mit je vier Ebenen ab oder zwei Positionen samt Terrestrik und mehreren Steigleitungen. Beide Blöcke werden nebeneinander verschraubt und an ihren Erdungsklemmen über einen kurzen Leiter verbunden, von dort führt ein gemeinsamer Leiter zur Potentialausgleichsschiene. Technische Daten Leitungen18 F-Buchsen2 × 9 je Block, Leitungen werden durchgeschleift Erdungsanschlüsse8 Klemmen für Leiter bis 10 mm² Materialmassiver Druckguss Schirmungsmaßüber 90 dB SignaleSat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ Lieferumfang2 × DEB 9, je mit 2 Holzschrauben Montage und Praxis Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs. Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.
