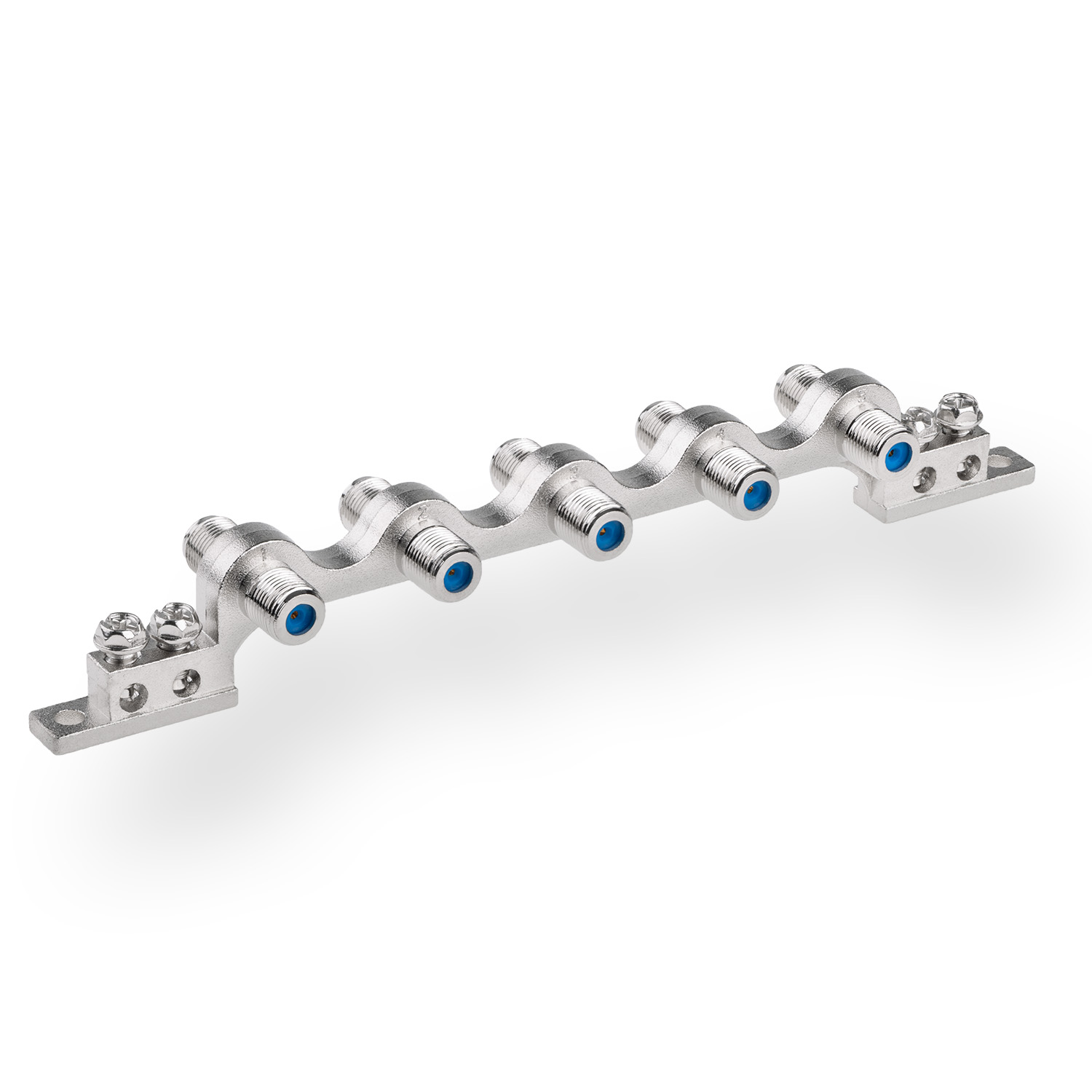

DUR-line DEB 5 Guss - Erdungsblock
- Erdet fünf Leitungen – vier Sat-Ebenen vom Quattro-LNB plus die terrestrische Antenne an einem Punkt
- Reserve gleich mitgeplant – eine fünfte Leitung für Terrestrik oder als freier Durchgang für später
- Massiver Druckguss – verzieht sich beim Anziehen der F-Stecker nicht, der Block sitzt nach Jahren noch wie montiert
- Über 90 dB Schirmung – alle Leitungen laufen durch den Block, ohne Pegel zu verlieren
- Vier Klemmen bis 10 mm² – der Erdungsleiter passt in voller Stärke hinein, ohne Adern abzuzwicken
- Platz zum Schrauben – großer Buchsenabstand für den Schlüssel, 2 Holzschrauben liegen bei
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line DEB 5 Guss - Erdungsblock"
Der DUR-line DEB 5 Guss erdet fünf Antennenleitungen an einem Punkt – die Größe, wenn zu den vier Leitungen eines Quattro-LNB die terrestrische Antenne dazukommt oder eine Reserveleitung mitgeplant wird. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft.
Einsatz und Planung
Die typische Anlage mit Quattro-LNB und einer DVB-T- oder UKW-Antenne kommt auf genau fünf Leitungen. Der DEB 5 nimmt alle gemeinsam auf, sodass Sat- und Antennenleitungen an einem einzigen Punkt auf dem Potentialausgleich liegen. Bei späterem Ausbau reihen Sie über die freien Erdungsanschlüsse einen weiteren Block an.
Technische Daten
| Leitungen | 5 |
| F-Buchsen | 2 × 5, Leitungen werden durchgeschleift |
| Erdungsanschlüsse | 4 Klemmen für Leiter bis 10 mm² |
| Material | massiver Druckguss |
| Schirmungsmaß | über 90 dB |
| Signale | Sat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ |
| Lieferumfang | Erdungsblock und 2 Holzschrauben, der Block ist sofort montierbar |
Montage und Praxis
Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs.
Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.
| Anschluss | 5-fach |
|---|---|
| Abmessungen (L × B × H) | 170 × 30 × 30 mm |
| Gewicht | 90 g |
