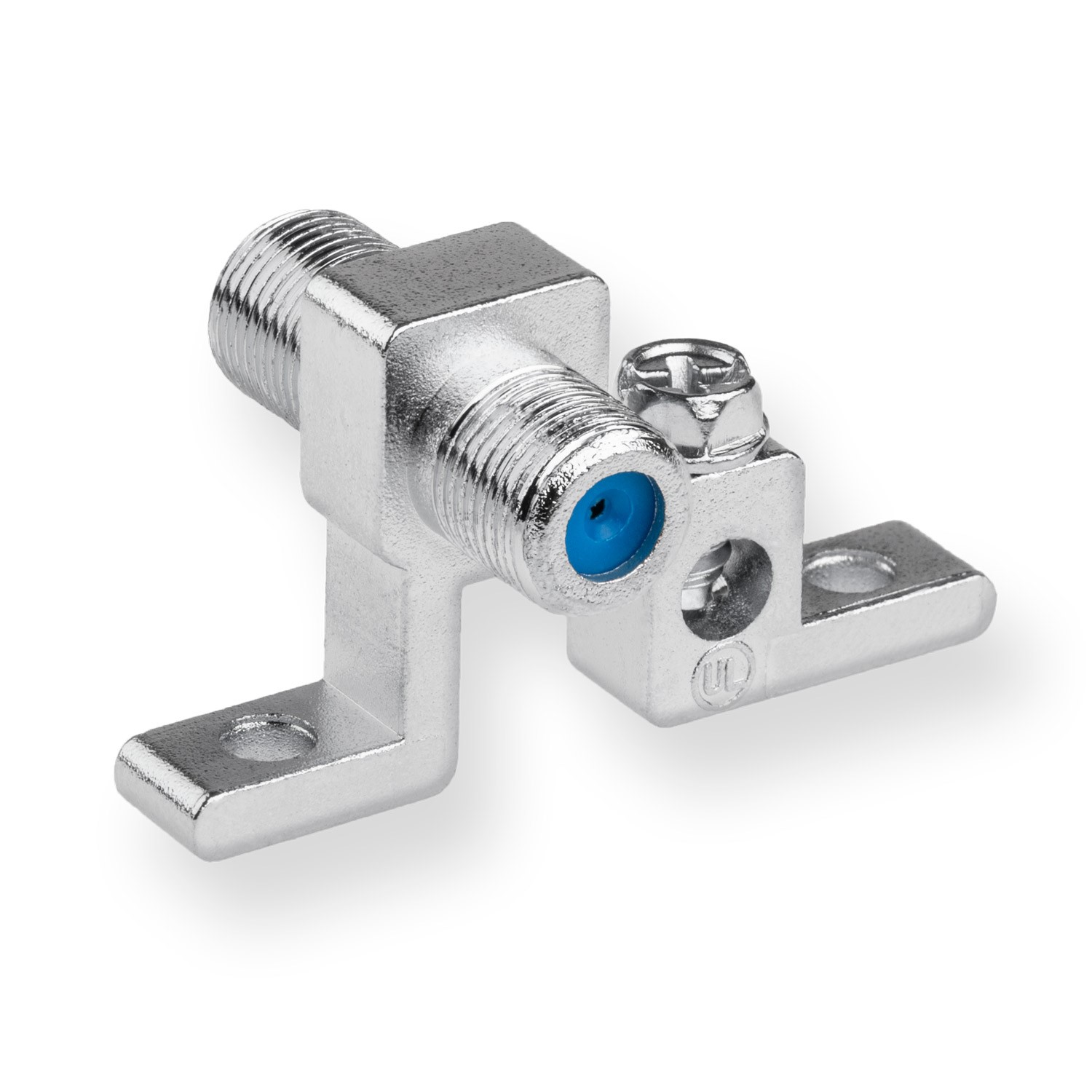

DUR-line DEB 1 Guss - Erdungsblock
- Erdet eine Leitung – die passende Größe für die Schüssel mit Single-LNB oder eine DVB-T-Antenne
- Erweitert bestehende Erdung – über den Erdungsanschluss reihen Sie den DEB 1 an einen vorhandenen Block an
- Massiver Druckguss – verzieht sich beim Anziehen der F-Stecker nicht, der Block sitzt nach Jahren noch wie montiert
- Über 90 dB Schirmung – die Leitung läuft durch den Block, ohne Pegel zu verlieren
- Klemme bis 10 mm² – der Erdungsleiter passt in voller Stärke hinein, ohne Adern abzuzwicken
- Platz zum Schrauben – großer Buchsenabstand für den Schlüssel, 2 Holzschrauben liegen bei
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line DEB 1 Guss - Erdungsblock"
Der DUR-line DEB 1 Guss erdet eine Antennenleitung an einem Punkt – die richtige Größe für eine Schüssel mit Single-LNB, eine DVB-T-Antenne oder als Ergänzung einer bestehenden Erdung um eine weitere Leitung. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft.
Einsatz und Planung

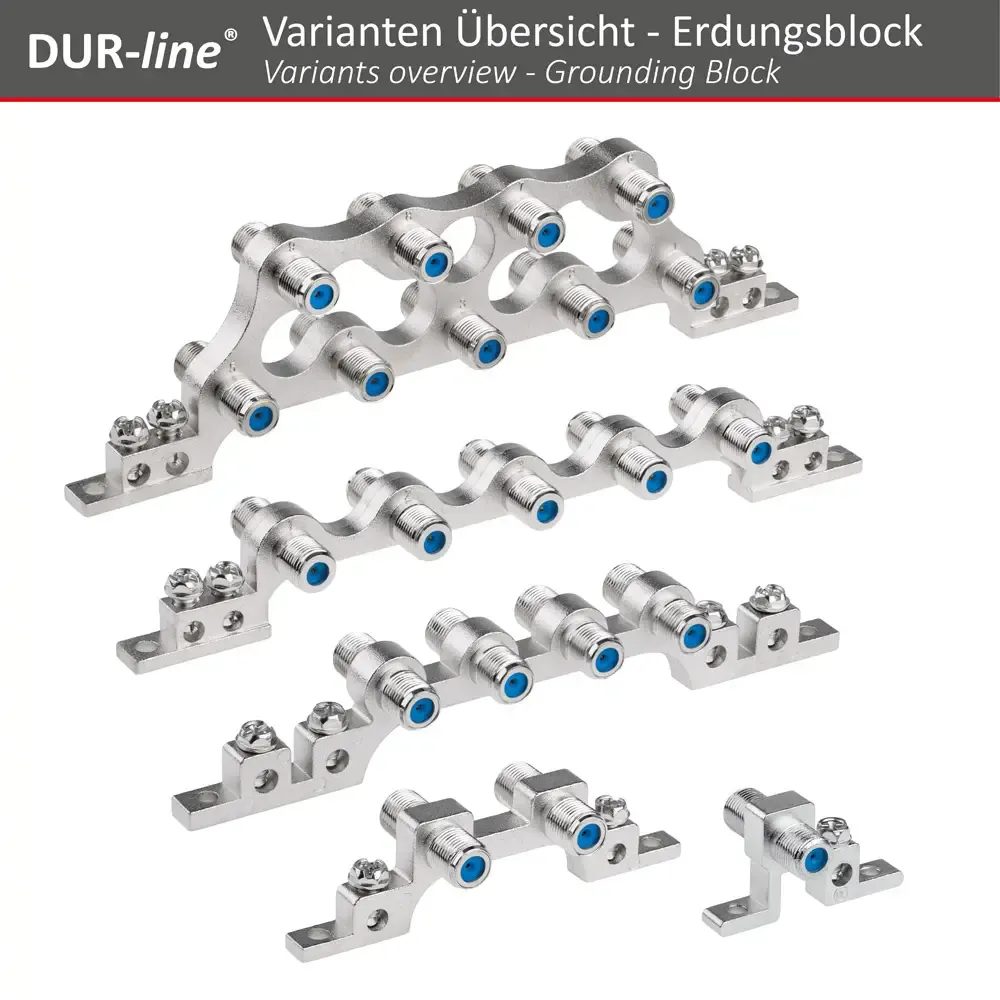

Erweiterung: Wächst die Anlage beim Kunden, etwa beim Wechsel vom Single- auf ein Quad-LNB, setzen Sie den nächstgrößeren Block der Serie. Der DEB 1 bleibt dabei in Betrieb, er lässt sich über seinen Erdungsanschluss an den neuen Block anreihen.
Technische Daten
| Leitungen | 1 |
| F-Buchsen | 2 × 1, Leitung wird durchgeschleift |
| Erdungsanschluss | 1 Klemme für Leiter bis 10 mm² |
| Material | massiver Druckguss |
| Schirmungsmaß | über 90 dB |
| Signale | Sat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ |
| Lieferumfang | Erdungsblock und 2 Holzschrauben, der Block ist sofort montierbar |
Montage und Praxis

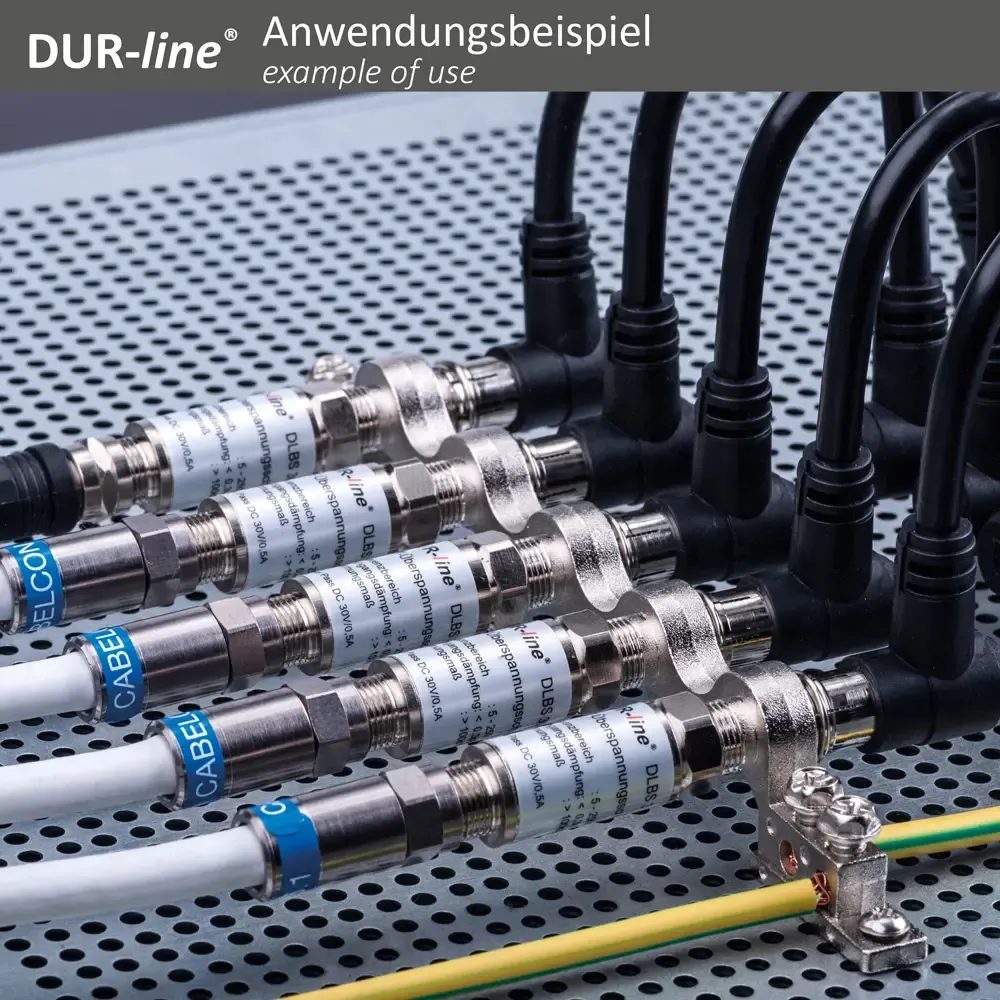

Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs.
Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.
| Anschluss | 1-fach |
|---|---|
| Abmessungen (L × B × H) | 70 × 60 × 30 mm |
| Gewicht | 24 g |
