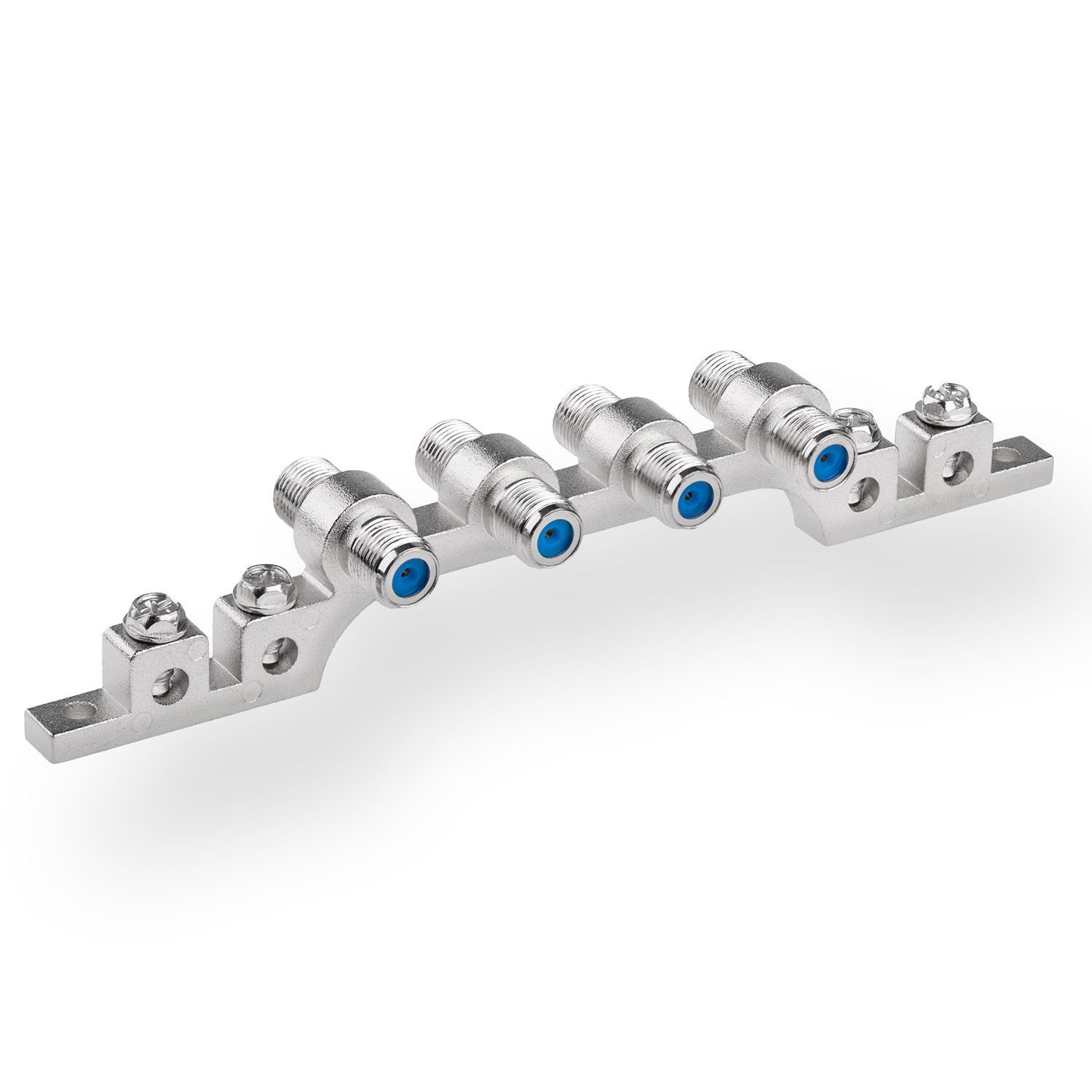

DUR-line DEB 4 Guss - Erdungsblock
- Erdet vier Leitungen – genau die Zahl, die ein Quad- oder Quattro-LNB ins Haus bringt
- Der Block zum Quad-LNB – vier Kabel kommen an, vier gehen weiter zu Receivern oder Multischalter
- Massiver Druckguss – verzieht sich beim Anziehen der F-Stecker nicht, der Block sitzt nach Jahren noch wie montiert
- Über 90 dB Schirmung – alle Leitungen laufen durch den Block, ohne Pegel zu verlieren
- Vier Klemmen bis 10 mm² – der Erdungsleiter passt in voller Stärke hinein, ohne Adern abzuzwicken
- Platz zum Schrauben – großer Buchsenabstand für den Schlüssel, 2 Holzschrauben liegen bei
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line DEB 4 Guss - Erdungsblock"
Der DUR-line DEB 4 Guss erdet vier Antennenleitungen an einem Punkt – der passende Block zum Quad-LNB oder zur Quattro-Zuleitung an den Multischalter. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft.
Einsatz und Planung
Ein Quad-LNB bringt vier Leitungen ins Haus, ein Quattro-LNB ebenfalls. Beide passen genau auf diesen Block: vier Kabel kommen an, vier gehen weiter zu den Receivern oder in den Multischalter, und alle vier Schirme liegen danach auf demselben Potential.
Technische Daten
| Leitungen | 4 |
| F-Buchsen | 2 × 4, Leitungen werden durchgeschleift |
| Erdungsanschlüsse | 4 Klemmen für Leiter bis 10 mm² |
| Material | massiver Druckguss |
| Schirmungsmaß | über 90 dB |
| Signale | Sat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ |
| Lieferumfang | Erdungsblock und 2 Holzschrauben, der Block ist sofort montierbar |
Montage und Praxis
Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs.
Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.
| Anschluss | 4-fach |
|---|---|

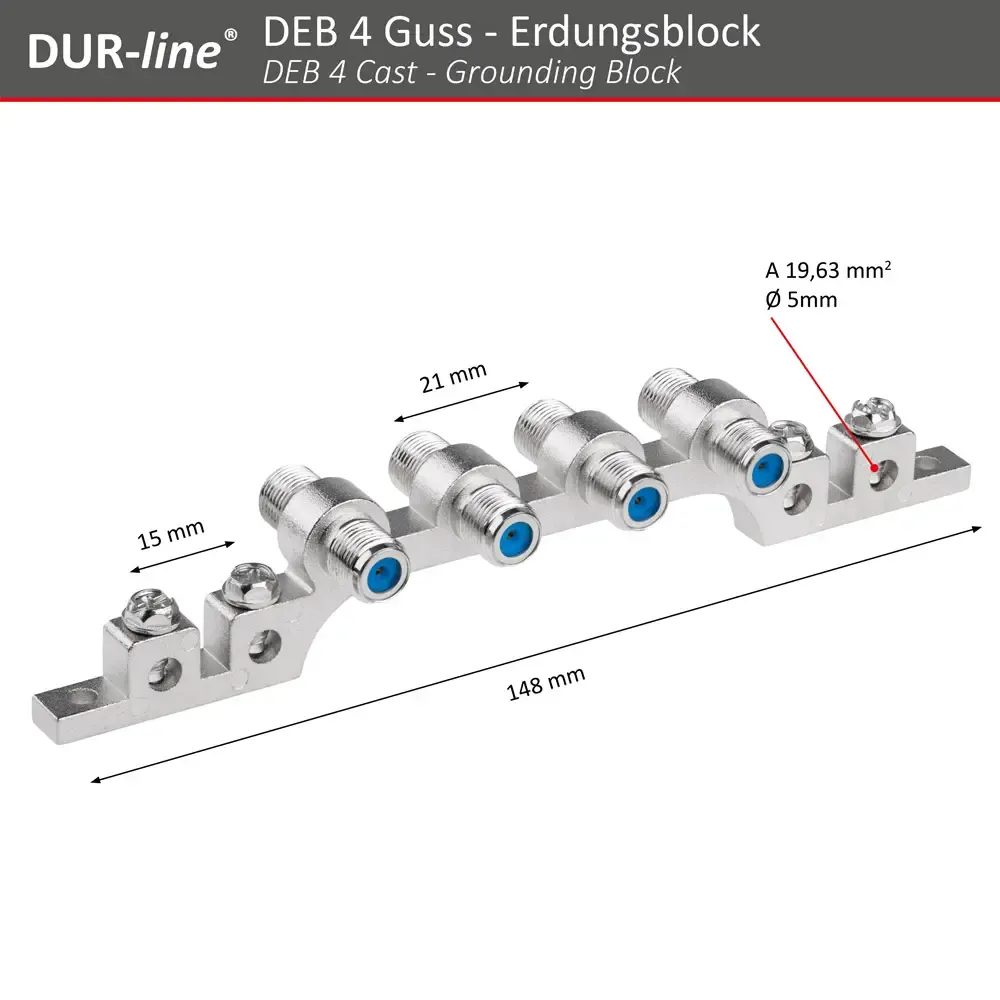

| Abmessungen (L × B × H) | 150 × 30 × 30 mm |
| Gewicht | 84 g |
