DUR-line DEB 9 Guss - Erdungsblock
- Erdet neun Leitungen – zwei Quattro-LNBs plus terrestrischer Eingang des Multischalters an einem Punkt
- Ein Block statt drei – spart Montagezeit und hält den Weg zur Potentialausgleichsschiene kurz
- Massiver Druckguss – verzieht sich beim Anziehen der F-Stecker nicht, der Block sitzt nach Jahren noch wie montiert
- Über 90 dB Schirmung – alle Leitungen laufen durch den Block, ohne Pegel zu verlieren
- Vier Klemmen bis 10 mm² – der Erdungsleiter passt in voller Stärke hinein, ohne Adern abzuzwicken
- Platz zum Schrauben – großer Buchsenabstand für den Schlüssel, 2 Holzschrauben liegen bei
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line DEB 9 Guss - Erdungsblock"

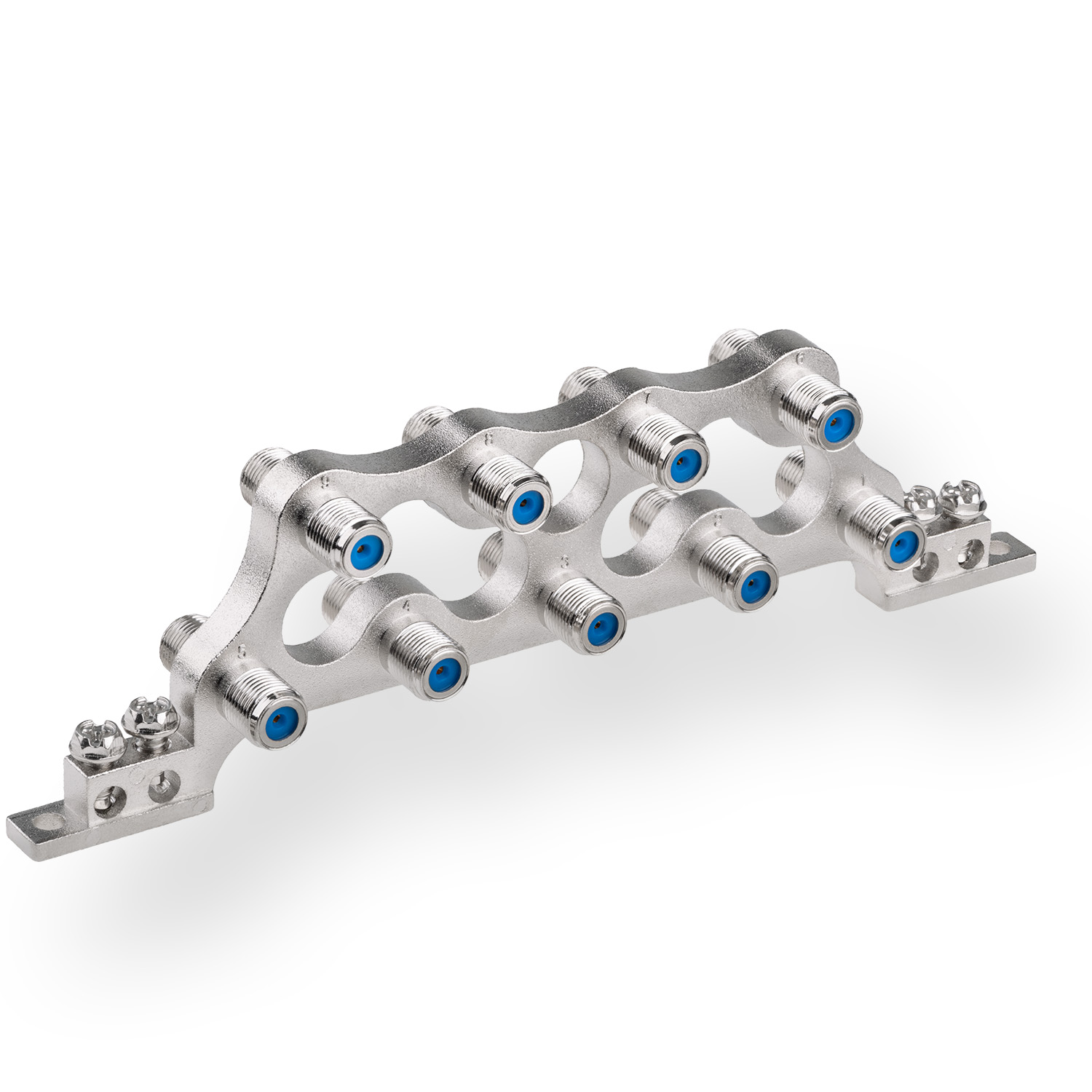

Der DUR-line DEB 9 Guss erdet neun Antennenleitungen an einem Punkt – genau die Zahl, die eine Multischalteranlage mit zwei Satellitenpositionen und terrestrischem Eingang ins Haus bringt. Massiver Druckguss und über 90 dB Schirmungsmaß sorgen dafür, dass der Erdungspunkt nach der Montage dauerhaft hält und das Signal unverändert durchläuft.
Einsatz und Planung
Zwei Quattro-LNBs an einer Multifeed-Halterung liefern acht Leitungen, dazu kommt der terrestrische Eingang des Multischalters, macht neun. Der DEB 9 nimmt sie in einem Zug auf, statt drei kleinere Blöcke nebeneinanderzusetzen. Beschriften Sie die Leitungen vor dem Anschließen, dann ist jede Ebene beim späteren Nachmessen sofort zugeordnet.
Technische Daten
| Leitungen | 9 |
| F-Buchsen | 2 × 9, Leitungen werden durchgeschleift |
| Erdungsanschlüsse | 4 Klemmen für Leiter bis 10 mm² |
| Material | massiver Druckguss |
| Schirmungsmaß | über 90 dB |
| Signale | Sat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ |
| Lieferumfang | Erdungsblock und 2 Holzschrauben, der Block ist sofort montierbar |
Montage und Praxis
Der Block sitzt am Leitungseintritt ins Gebäude. Das Kabel vom Mast kommt auf die eine Seite, die Weiterführung zu Multischalter oder Receiver auf die andere, und der Erdungsleiter läuft auf kurzem, geradem Weg zur Potentialausgleichsschiene. Der große Buchsenabstand lässt Platz für den Schlüssel. Die Ausführung folgt den geltenden Vorschriften und gehört in die Hand des Fachbetriebs.
Erdungsleiter, F-Stecker sowie weitere Blöcke und Winkel finden Sie in der Kategorie Erdung & Blitzschutz.
| Anschluss | 9-fach |
|---|---|

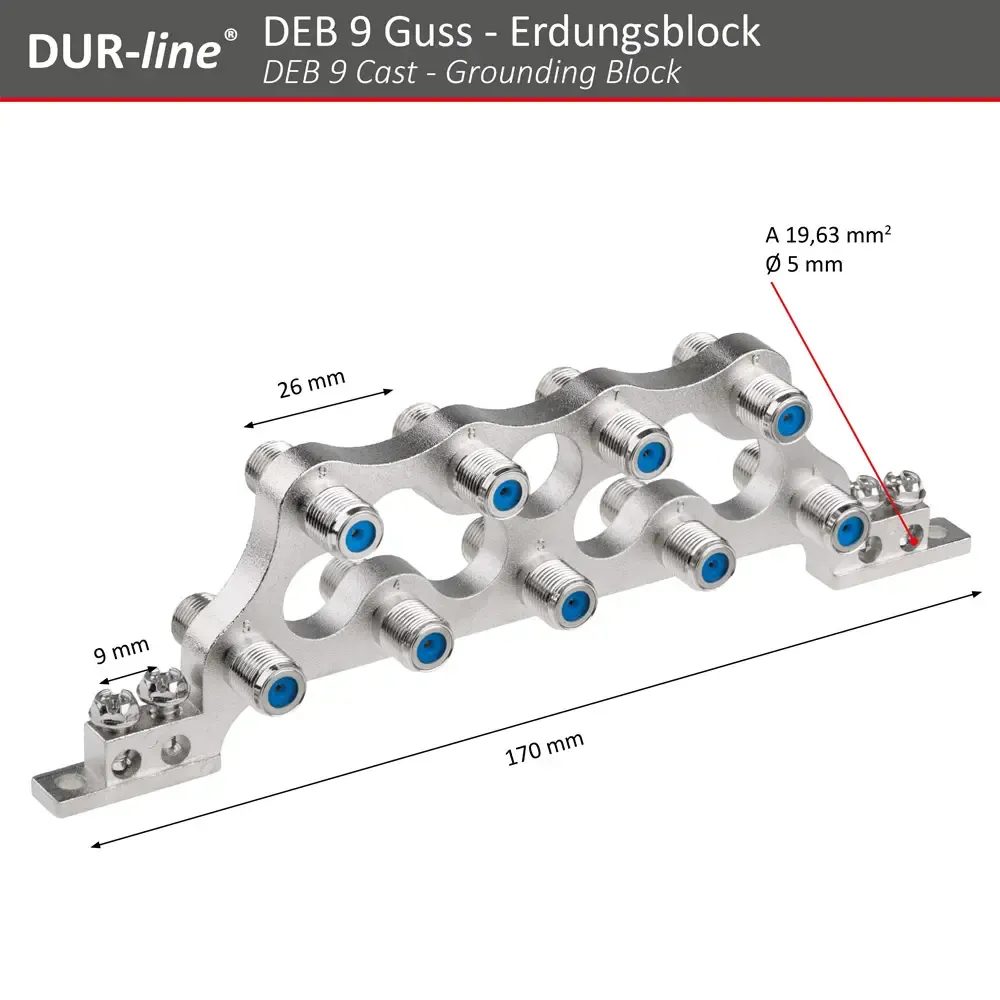

| Abmessungen (L × B × H) | 170 × 50 × 30 mm |
| Gewicht | 170 g |
