DUR-line Herkules S48-900 B - Dachsparrenhalter
- Für Sparren 90 bis 120 cm – die Ausführung für weite Sparrenabstände, wie sie bei älteren Dachstühlen häufig vorkommen
- Sturmfest bis 1.000 Nm – hält Schüsseln bis Ø 100 cm, Starlink und Richtfunk auch bei Orkanböen exakt in Position
- Ohne Dachdurchdringung – wird zwischen den Sparren verspannt, die Ziegel bleiben unversehrt und das Dach bleibt dicht
- Passt auf fast jedes Dach – Dachneigung 20° bis 160° stufenlos, Mastdurchtritt unter allen gängigen Ziegelformen
- Komplett vormontiert – vor Ort ist nur eine Sicherungsmutter zu fixieren, das spart Zeit auf dem Dachboden
- Mast bleibt nachjustierbar – Mast 90 cm, Ø 48 mm, feuerverzinkt, Doppel-Konus-Arretierung hält fest und lässt sich jederzeit lösen
- Direkt vom Hersteller – wir entwickeln und prüfen unsere Dachsparrenhalter selbst, technische Fragen klären Sie direkt mit uns
Produktinformationen "DUR-line Herkules S48-900 B - Dachsparrenhalter"
Der DUR-line Herkules S48-900 B ist die Ausführung für besonders breite Sparrenabstände von 90 bis 120 cm. Wo die Standardausführung mit 55 bis 90 cm endet, setzen Sie diese B-Version ein, häufig bei älteren Dachstühlen oder bestimmten Bauweisen. Planung: Messen Sie den lichten Abstand zwischen zwei Sparren, dann passt der Halter beim ersten Termin.
Technische Daten
| Typ | DUR-line Herkules S48-900 B |
| Mast | 90 cm, Ø 48 mm, feuerverzinkt |
| Max. Biegemoment | 1.000 Nm |
| Sparrenabstand | 90 bis 120 cm stufenlos |
| Dachneigung | 20° bis 160° stufenlos |
| Geeignet für | Satellitenschüsseln bis Ø 100 cm, Starlink, Richtfunk |
| Lieferzustand | vormontiert, inkl. Mastkappe und Sicherungsmutter |
Montage und Praxis
Zwischen den Sparren gesetzt: Sie verspannen den Halter vom Dachboden aus zwischen zwei Sparren und führen den Mast durch eine vorhandene Ziegelfuge ins Freie. In der Dachhaut wird nichts gebohrt, das Dach Ihres Kunden bleibt so dicht wie vorher. Der schlanke Mastdurchtritt kommt mit allen gängigen Ziegelformen zurecht, von der Frankfurter Pfanne bis zum Doppelmuldenfalzziegel.

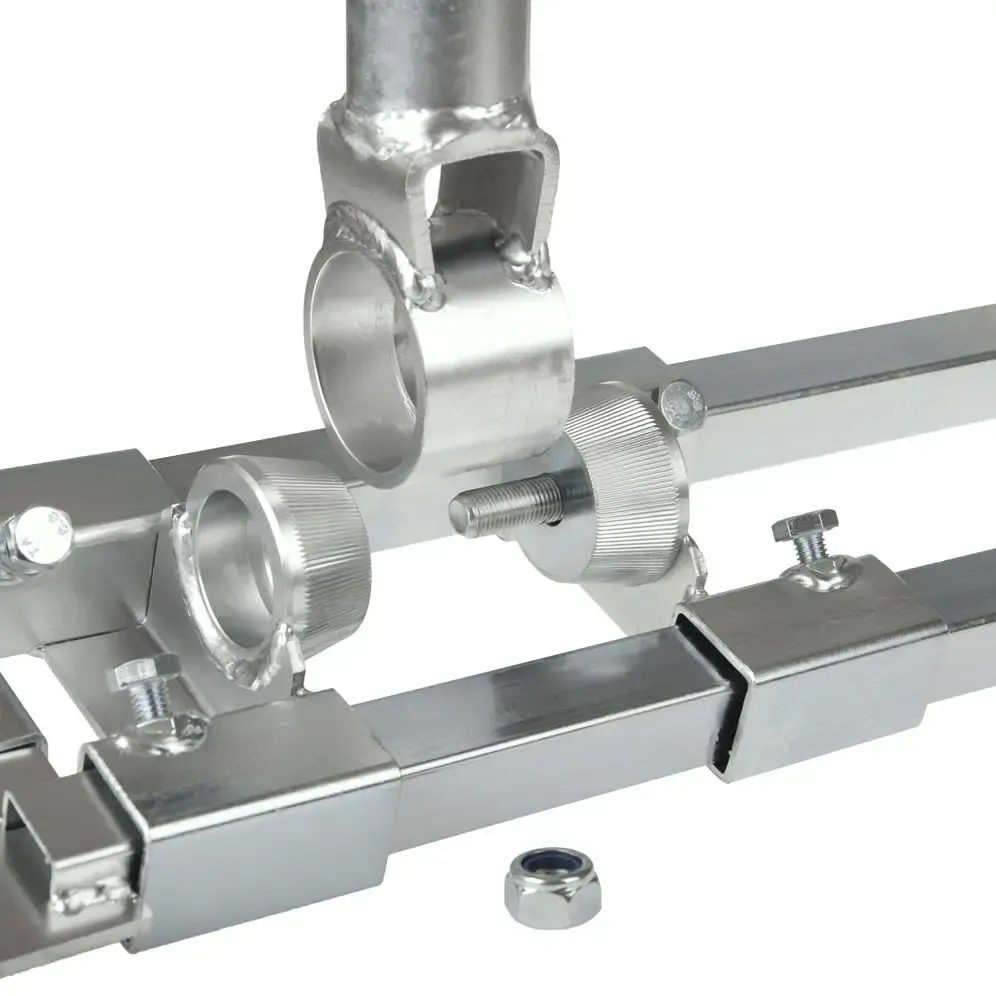

Auf der Baustelle sparen Sie Zeit: Der Halter ist ab Werk komplett vormontiert, Sie setzen nur noch eine Sicherungsmutter, Spezialwerkzeug ist nicht nötig. Die patentierte Doppel-Konus-Arretierung greift mit Längsrillen in den Mastkonus und hält ihn bei stärksten Böen fest. Muss die Schüssel später umgesetzt werden, lösen Sie die Arretierung und richten den Mast neu aus.
Dachsparrenhalter, vormontiert, mit Mastkappe und Sicherungsmutter; Schüssel und LNB liefern Sie passend dazu. Wir entwickeln und prüfen unsere Montagetechnik selbst, jede Charge durchläuft wiederkehrende Qualitätsprüfungen. So ist jede Nachbestellung identisch ausgeführt.
Alle Dachsparrenhalter für Ihre Aufträge finden Sie in der Kategorie Dachsparrenhalter.
| Durchmesser | Ø48cm |
|---|---|
| Dachsparrenbreite | Breit |
| Mastlänge | 90cm |
| Serie | Herkules |
| Abmessungen (L × B × H) | 1.020 × 220 × 110 mm |
| Gewicht | 9,8 kg |
Einloggen mit E-Mail-Adresse oder Kundennummer und Passwort
Unterer Dammweg 6/1
78050 Villingen-Schwenningen
Deutschland
Warum die DUR-line Herkules-Serie so stabil ist

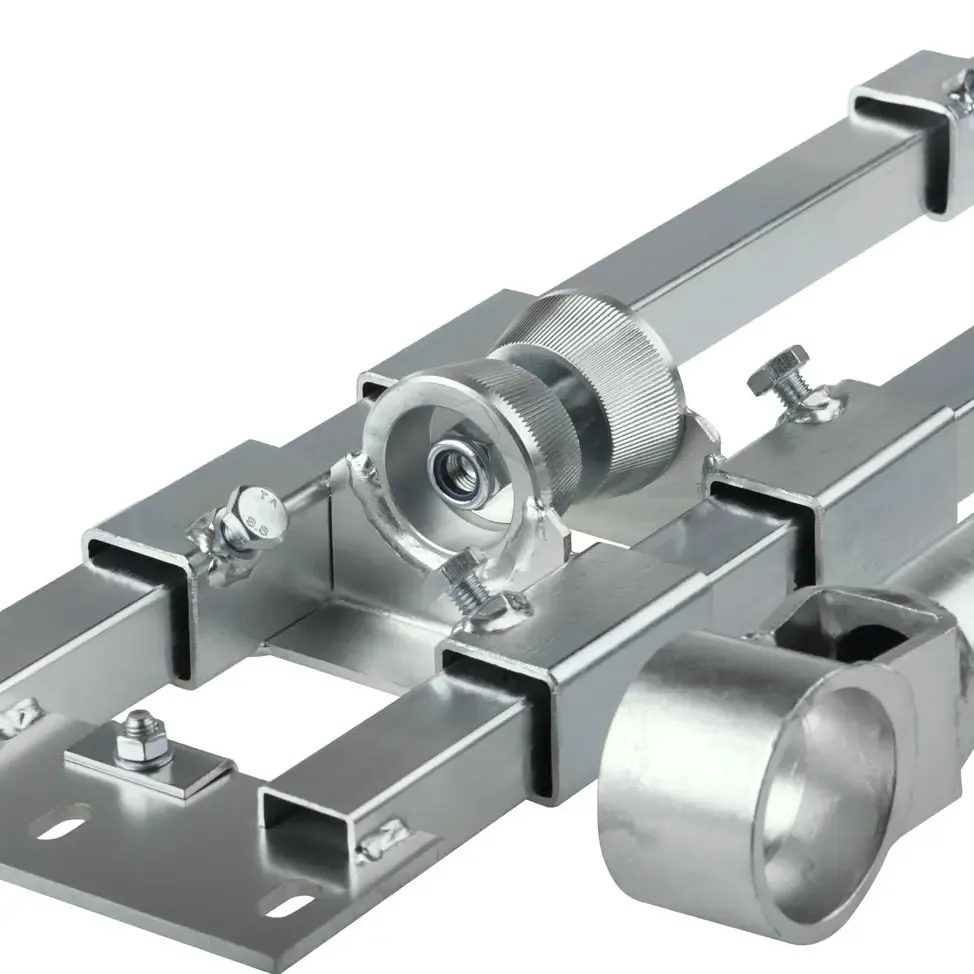

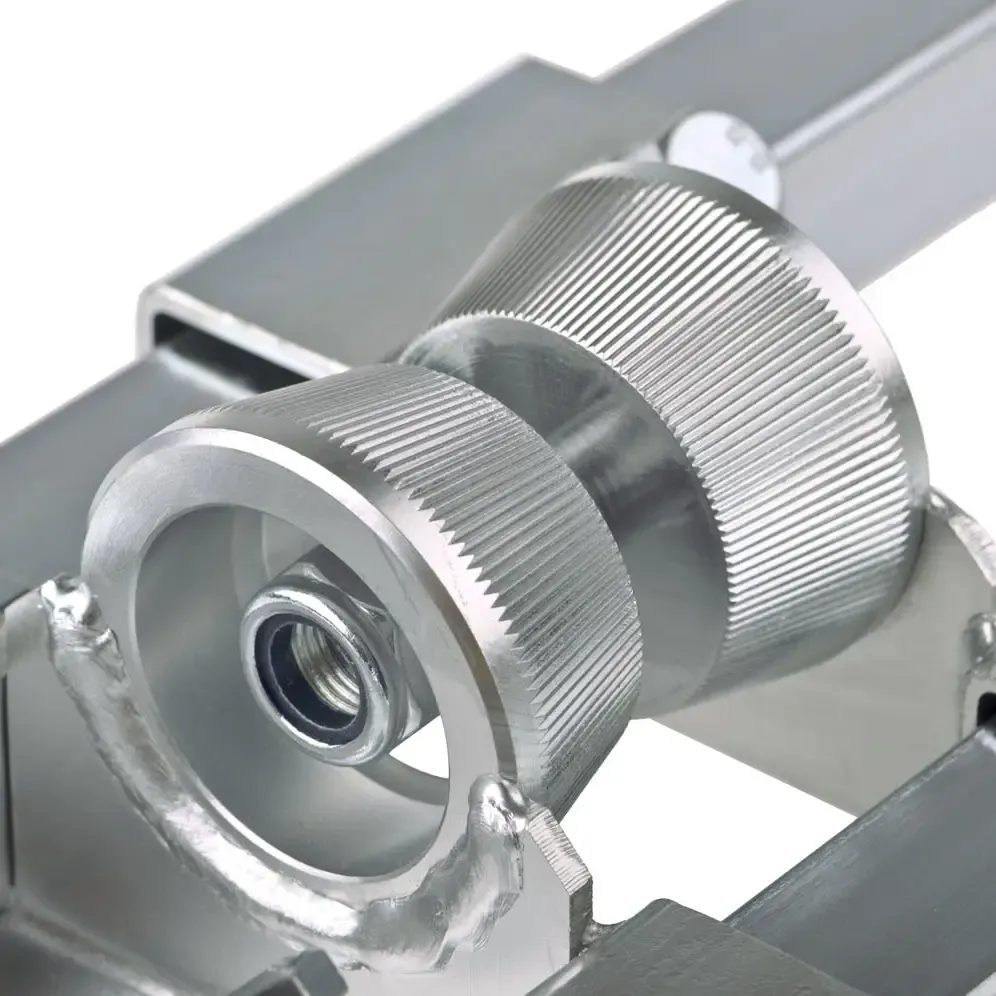

Drei konstruktive Details unterscheiden die DUR-line Herkules-Dachsparrenhalter von einfachen Standardmodellen – und sie gelten für jede Variante der Serie. Massive Rechteckrohre statt der üblichen Rund- oder Vierkantprofile bieten bei gleichem Materialeinsatz eine deutlich höhere Verwindungssteifigkeit – die Achse, um die sich ein Halter unter Sturmlast verdrehen könnte, wird so stabilisiert. Gerändelte Konen an den Klemmstellen übertragen das Drehmoment formschlüssig zwischen Mast und Halter, sodass sich der Mast auch bei extremer Belastung nicht verdreht. Eine Doppel-Konus-Arretierung mit über 2.000 Verzahnungen sorgt für eine unverrückbare Fixierung in der eingestellten Position.
In Belastungssimulationen sind das die entscheidenden Faktoren, um auch große Schüsseln bei Windgeschwindigkeiten über 150 km/h exakt auf den Satelliten ausgerichtet zu halten. Je nach Variante erreicht die Herkules-Serie ein maximales Biegemoment von 1.000 bis 1.300 Nm – damit ist sie für die Belastung einer SAT-Schüssel mehrfach überdimensioniert. Genau diese Reserve macht die Herkules-Halter auch für schwerere Antennen wie Starlink-Schüsseln oder Richtfunk-Antennen zur sicheren Wahl.
Alle Herkules-Halter werden zwischen zwei Dachsparren eingespannt – ganz ohne Schrauben durch die Dachhaut. Dadurch bleiben die Dachpfannen unbeschädigt: keine Undichtigkeiten, keine Kältebrücken, kein Eingriff in die Dämmung. Der schlanke Konus am Mastdurchtritt passt unter alle gängigen Dachziegelformen – Frankfurter Pfanne, Biberschwanz, Tegula und Flachdachziegel. Als Hersteller fertigt die Dura-Sat GmbH & Co. KG aus Villingen-Schwenningen die Serie mit dem Anspruch, das langlebigste Halterprogramm für SAT- und Empfangsantennen am deutschen Markt anzubieten.
Häufige Fragen zu den Herkules Dachsparrenhaltern
Vor dem Kauf eines Dachsparrenhalters tauchen oft dieselben Fragen auf – zur passenden Schüsselgröße, zur Montage zwischen den Sparren, zur Dachneigung oder zur Eignung für Internet-Antennen wie Starlink. Die wichtigsten Antworten haben wir hier für Sie zusammengestellt. Bei weiteren Fragen zur Auswahl oder Montage hilft Ihnen unser Team gerne weiter.
