Spaun SMS 9807+ NF - Multischalter
- Acht Dosen, zwei Satelliten – jeder Receiver wechselt selbst zwischen Astra und Hotbird
- Standardaufbau für zwei Positionen – zwei Quattro-LNBs an einer Multifeed-Halterung plus dieser Schalter
- Ruhestrom nur 0,1 W – Verstärker und LNB-Speisung schalten ab, wenn keiner der 8 Receiver Spannung liefert
- Acht Sat-Eingänge – nehmen die je vier Ebenen beider Quattro-LNBs auf
- Anlagen mit Rückkanal – terrestrischer Eingang passiv und rückwegtauglich
- Steckdose genügt – Schaltnetzteil eingebaut, kurzschlussfest, 90 bis 240 V und 47 bis 63 Hz
- LNB-Speisung bis 500 mA – die LNBs werden über die Sat-Leitungen mitversorgt
- Direkt vom Hersteller – Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Zwischenhändler
Produktinformationen "Spaun SMS 9807+ NF - Multischalter"

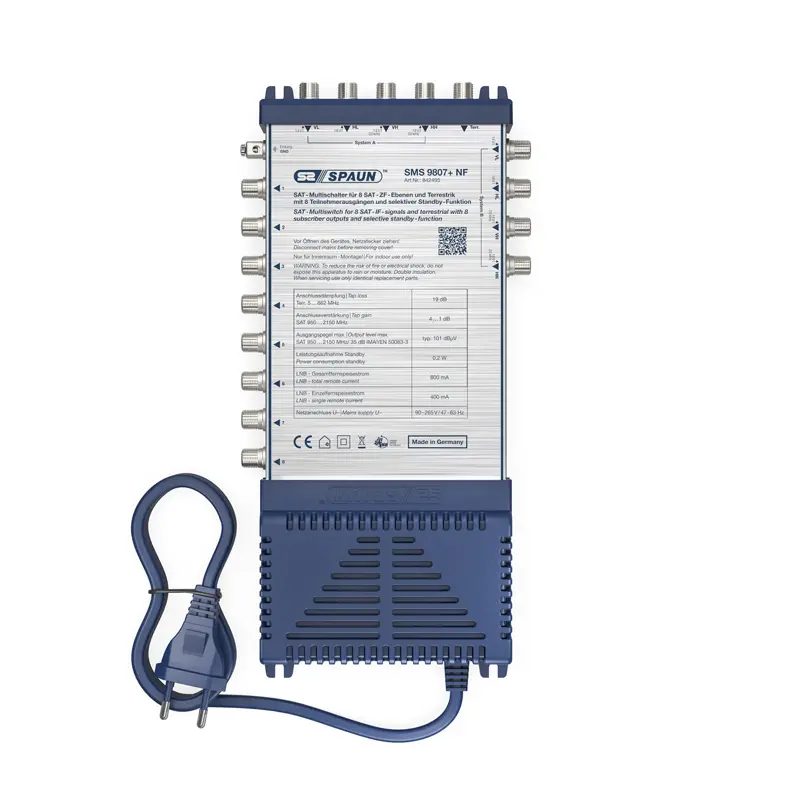

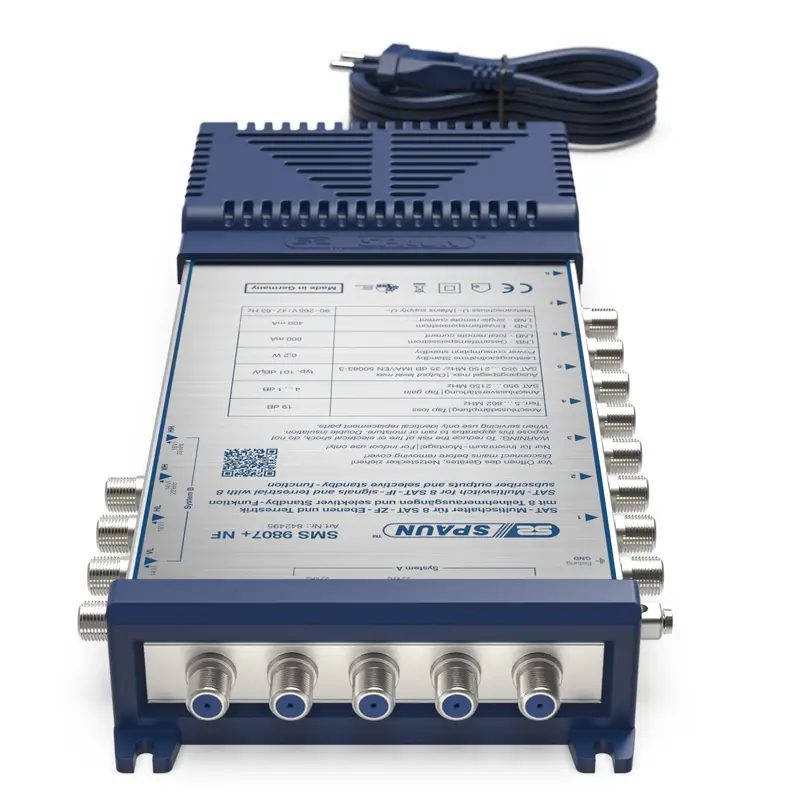

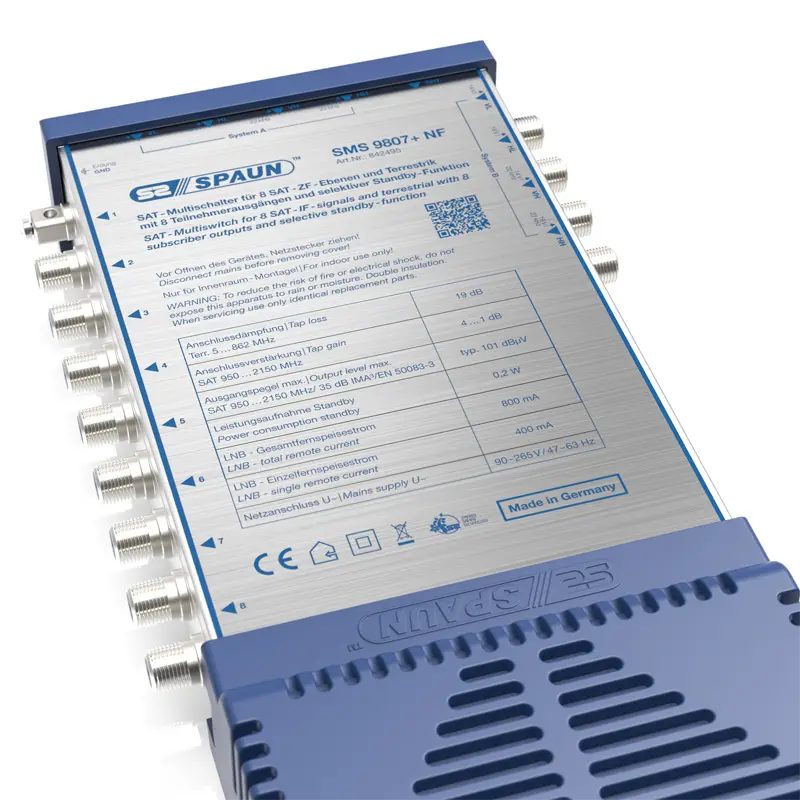

Der Spaun SMS 9807+ NF verteilt zwei Satelliten auf 8 Teilnehmerausgänge. Astra 19,2° Ost und Hotbird 13° Ost liegen an allen acht Anschlüssen an, jeder Teilnehmer wechselt über seinen Receiver. Kennzeichen ist die Standby-Schaltung: Sat-Verstärker und LNB-Fernspeisung laufen nur, solange mindestens ein Receiver eine Speisespannung liefert. Steht die Anlage still, sinkt die Aufnahme auf typisch 0,1 Watt.
Montage und Praxis

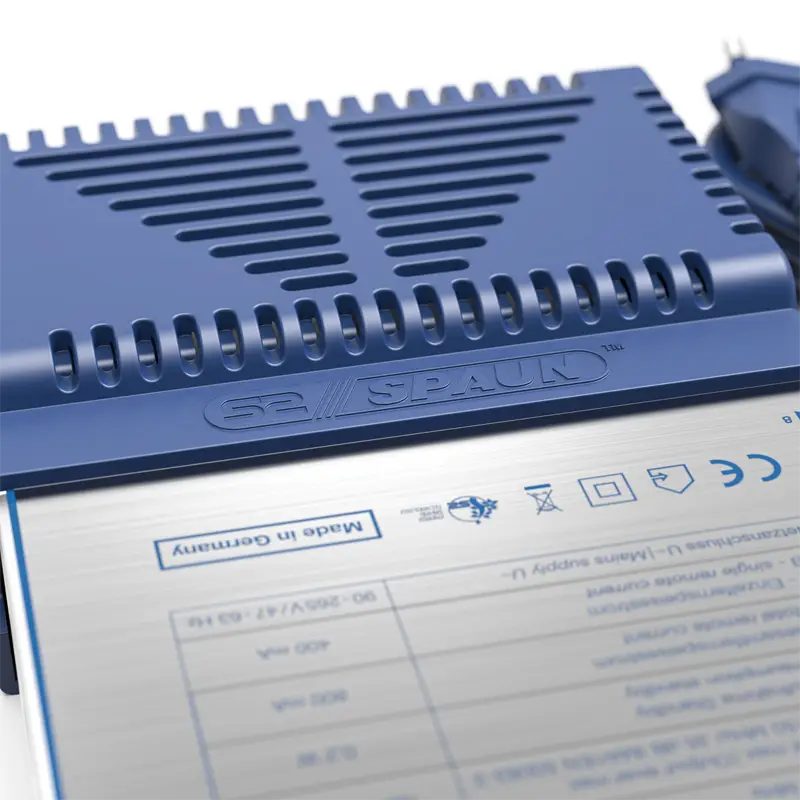

Das Schaltnetzteil ist eingebaut und kurzschlussfest, am Montageort genügt eine Steckdose. Für zwei Positionen sitzen zwei Quattro-LNBs an einer Multifeed-Halterung, ihre je vier Ebenen kommen auf die acht Sat-Eingänge. Die Ebenenwahl übernehmen die Receiver über die üblichen Umschaltkriterien. Achten Sie darauf, dass die Eingangspegel der Sat-Ebenen möglichst gleich hoch ankommen.
Technische Daten
| Typ | SMS 9807+ NF (Art. 842495) |
| Satellitenpositionen | 2 |
| Teilnehmerausgänge | 8 |
| Geeignete LNB | 2 × Quattro-LNB |
| Standby-Leistung | typ. 0,1 W |
| Terrestrischer Eingang | passiv und rückwegtauglich |
| Stromversorgung | eingebautes Schaltnetzteil, 90–240 V, 47–63 Hz, kurzschlussfest |
| LNB-Fernspeisestrom | max. 500 mA |
Technische Fragen zu Pegel und Aufbau klären Sie direkt mit uns als Hersteller. Passende Quattro-LNBs und Anschlussdosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 2 |
|---|---|
| Teilnehmer | 8 |
| Serie | SMS |
| Verteilprinzip | Direktanschluss (Legacy) |
| Abmessungen (L × B × H) | 280 × 115 × 40 mm |
| Gewicht | 840 g |
