DUR-line MS 5/6 G-HQ - Multischalter
- Sechs Dosen fürs Einfamilienhaus – vier Fernseher plus ein Twin-Receiver sind abgedeckt, jeder Tuner hat seinen Ausgang
- Ein Quattro-LNB genügt – die vier Ebenen eines Satelliten, typischerweise Astra 19,2° Ost, an allen sechs Dosen
- Bestehende Quad-Anlage nutzbar – 22-kHz-Generator an Bord, das vorhandene Quad-LNB auf dem Dach bleibt
- Spart Strom beim Kunden – Stromsparautomatik: sind alle 6 Receiver aus, bekommt das LNB keine Speisespannung mehr
- Kein Steckernetzteil einplanen – 230-V-Netzteil im Gehäuse mit 0,9 W Leistungsaufnahme, LNB-Speisung inklusive
- DVB-T2 und UKW inklusive – Terrestrik 5 bis 862 MHz an allen 6 Dosen, Rückkanal 5 bis 65 MHz
- Pegelreserve im Druckguss – 4…0 dB Durchgangsdämpfung, max. 101 dBµV, kurzschlussfest für jahrelangen Betrieb
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MS 5/6 G-HQ - Multischalter"
Der DUR-line MS 5/6 G-HQ bringt einen Satelliten auf 6 eigene Teilnehmerausgänge. Sechs Ausgänge decken das typische Einfamilienhaus mit Reserve ab: vier Fernseher plus ein Receiver mit Twin-Tuner sind damit versorgt. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf.
Stromsparautomatik
Sind alle 6 Anschlüsse aus, nimmt der MS 5/6 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht.
Einsatz und Planung

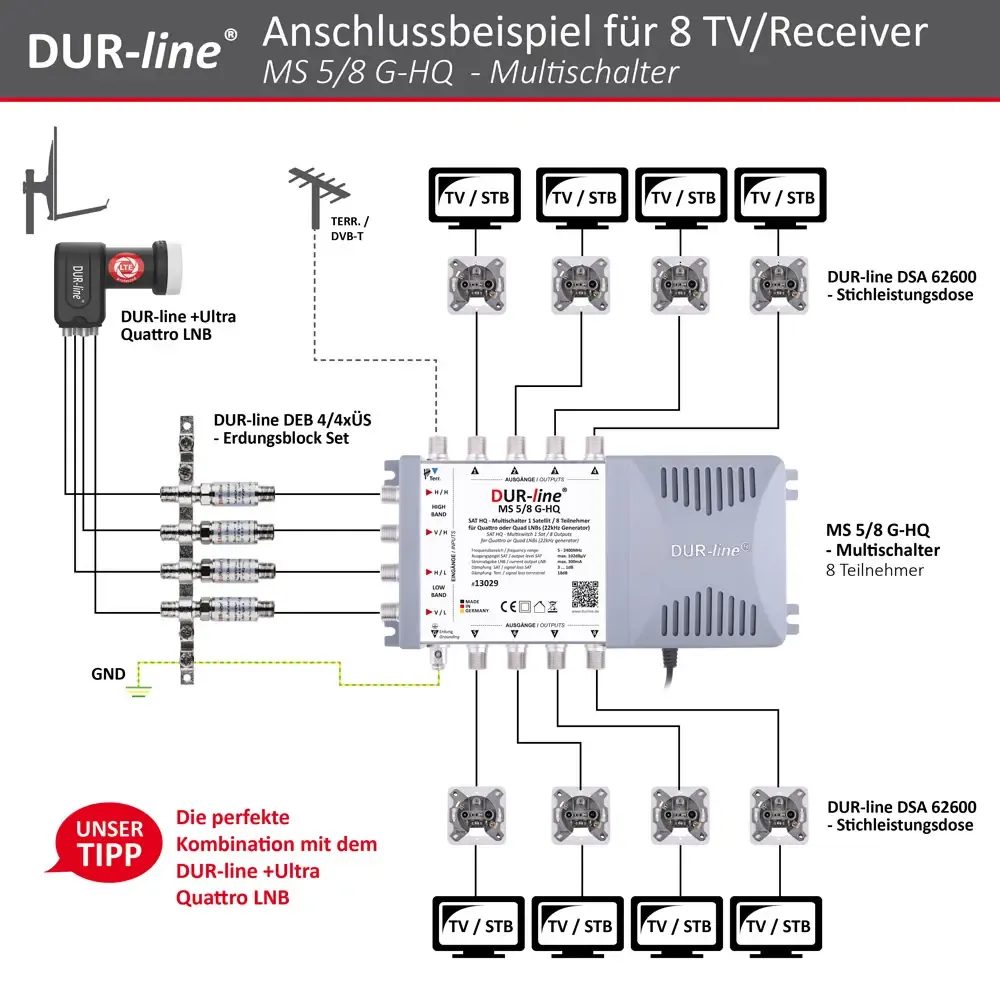

Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Rechnen Sie mit einem Ausgang je Tuner, nicht je Fernseher: Ein Receiver, der aufnimmt und gleichzeitig ein anderes Programm zeigt, belegt zwei. Halten Sie zu anderen Geräten mindestens 10 cm Abstand und erden Sie Multischalter und Spiegel nach EN 60728-11 mit mindestens 4 mm².
Technische Daten
| Typ | MS 5/6 G-HQ (Art. 13047) |
| Eingänge | 4 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 6 |
| Geeignete LNB | Quattro-LNB, über den 22-kHz-Generator auch Quad-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 5–862 MHz, Rückkanal 5–65 MHz |
| Durchgangsdämpfung Sat | 4…0 dB ±2 dB |
| Durchgangsdämpfung terrestrisch | 19 dB ±2 dB |
| Max. Ausgangspegel Sat | 101 dBµV (IMD3 35 dB) |
| Schaltkriterien | 14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) |
| Stromversorgung | eingebautes 230-V-Schaltnetzteil |
| Stromaufnahme | 37 mA, Leistungsaufnahme Netzteil 0,9 W |
| Stromsparfunktion | nimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist |
| Betriebstemperatur | 0 °C bis +55 °C |

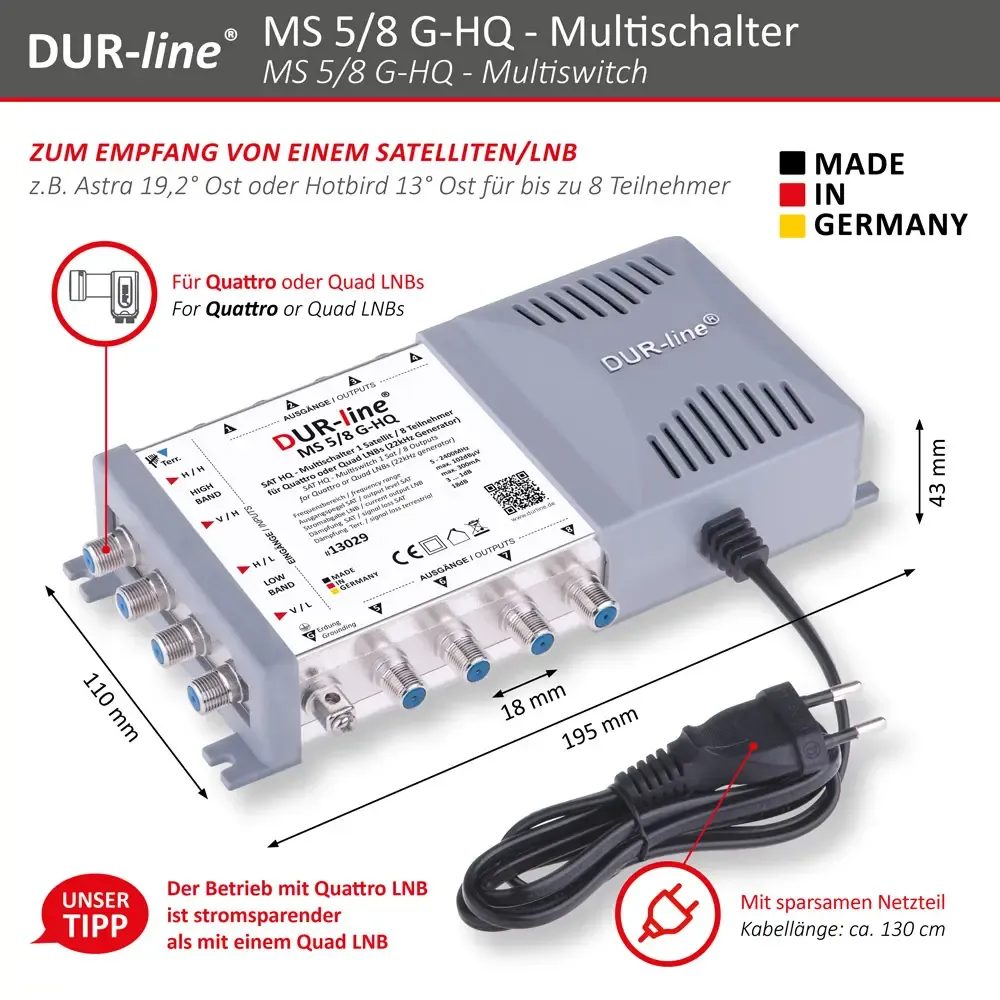

| Abmessungen (B × H × T) | 195 × 110 × 43 mm |
| Gehäuse | Druckguss, kurzschlussfest |
Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 6 |
| Serie | G-HQ |
| Verteilprinzip | Direktanschluss (Legacy) |
| Abmessungen (L × B × H) | 195 × 105 × 45 mm |
| Gewicht | 495 g |
