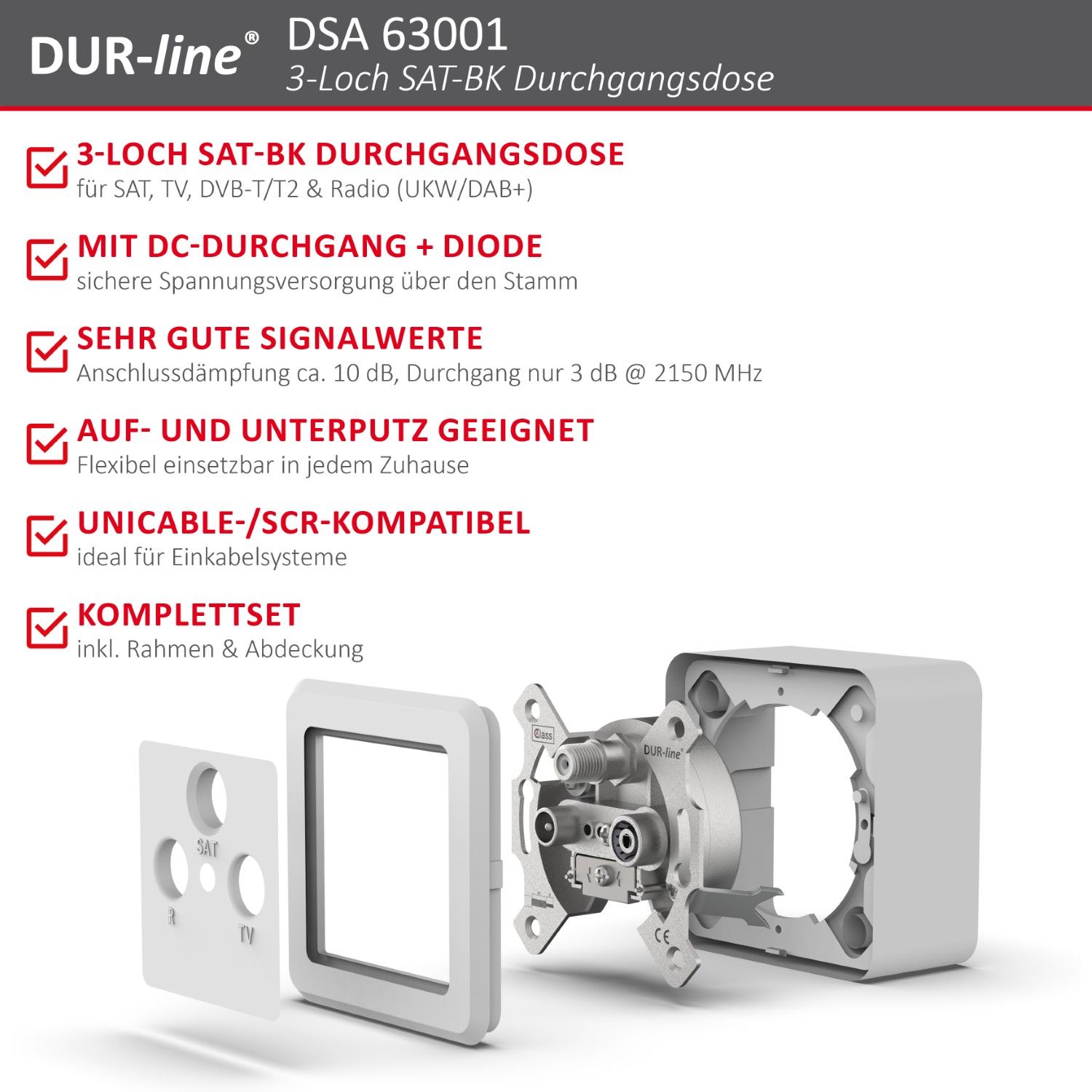

DUR-line DSA 63001 - Sat-Durchgangsdose 3-Loch
- Eine Leitung für viele Dosen – zweigt ab und reicht weiter, statt für jeden Anschluss ein eigenes Kabel zu ziehen
- 10 dB Abzweig, 3 dB Durchgang – bei 2150 MHz gemessen, damit lässt sich die Reihe von hinten sauber durchrechnen

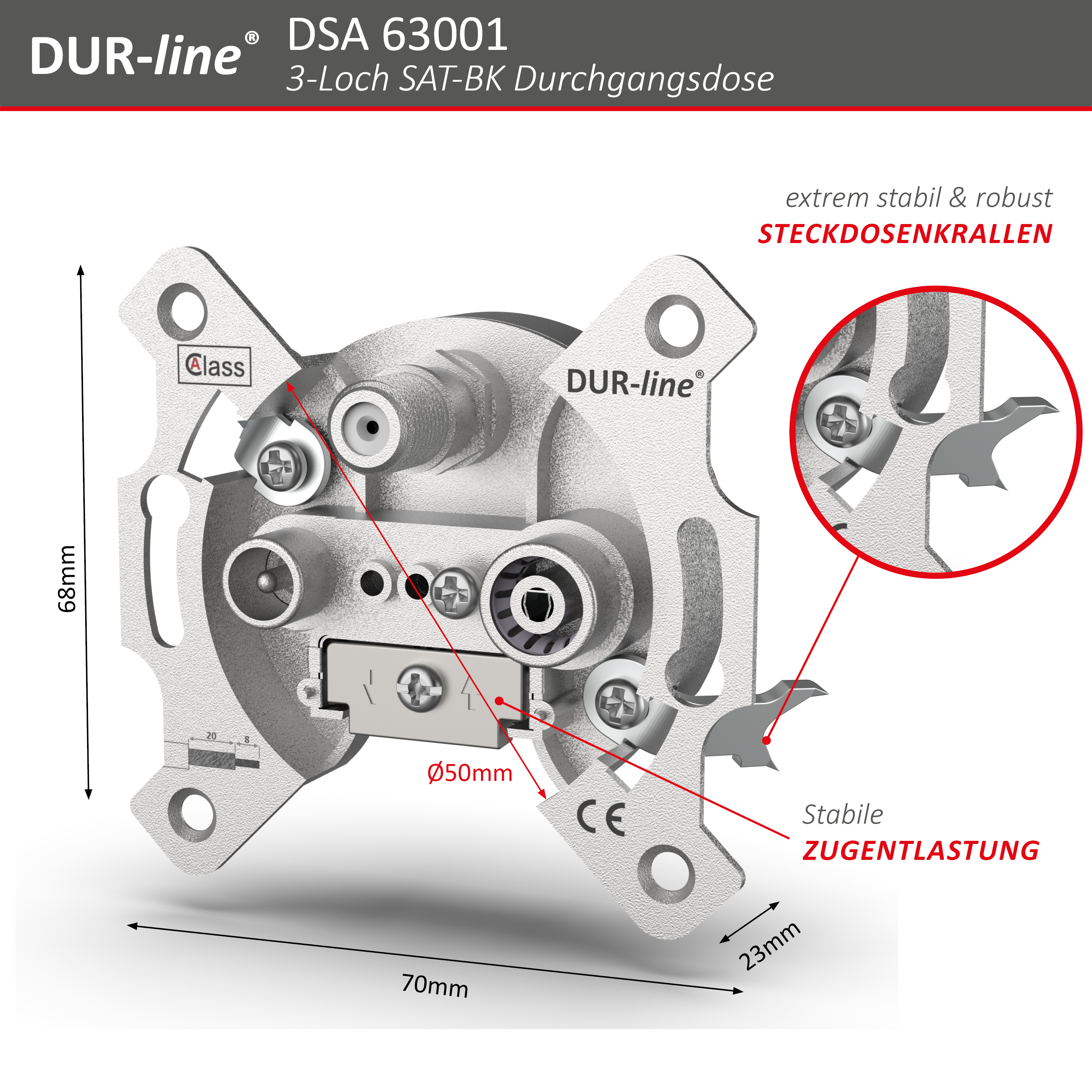

- Klasse A schirmt ab – das Vollmetall-Chassis hält Mobilfunk, WLAN und DECT aus dem Verteilnetz
- Unicable-kompatibel – arbeitet auch in Einkabelanlagen, in denen alle Teilnehmer auf einer Leitung liegen
- Speisung über den Stamm – DC-Durchgang mit Diode, das LNB bleibt aus jeder Position der Reihe versorgt
- Spart Kabel und Arbeitszeit – eine Leitung pro Stockwerk statt Sternverkabelung, ideal bei der Nachrüstung
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line DSA 63001 - Sat-Durchgangsdose 3-Loch"
Die DUR-line DSA 63001 ist die Dose für den Fall, dass mehrere Anschlüsse an einer gemeinsamen Leitung hängen. Sie zweigt an ihrem Platz das Signal für Sat, TV und Radio ab und reicht den Rest über den Durchgang an die nächste Dose weiter, Sie verkabeln ein Stockwerk also in Reihe.
Einsatz und Planung
Die Anschlussdämpfung von rund 10 dB ist das, was die Dose an ihrem Ausgang abzweigt. Die Durchgangsdämpfung von 3 dB bei 2150 MHz summiert sich über alle Dosen der Reihe, bei vier Durchgangsdosen sind das 12 dB. Planen Sie deshalb von hinten: Die letzte Dose muss noch ihre 55 bis 65 dB bekommen, den Abschluss bildet eine Enddose wie die DSA 62600.
Technische Daten
| Typ | 3-Loch Sat-Durchgangsdose |
| Anschlüsse | Sat, TV, Radio |
| Anschlussdämpfung | ca. 10 dB am Abzweig |
| Durchgangsdämpfung | 3 dB bei 2150 MHz |
| DC-Durchgang | mit Diode |
| Schirmungsklasse | A |
| Einkabeltechnik | Unicable-kompatibel |
| Signale | Sat, Kabelfernsehen, DVB-T/T2, UKW und DAB+ |
| Gehäuse | Vollmetall-Chassis, Abdeckung weiß |

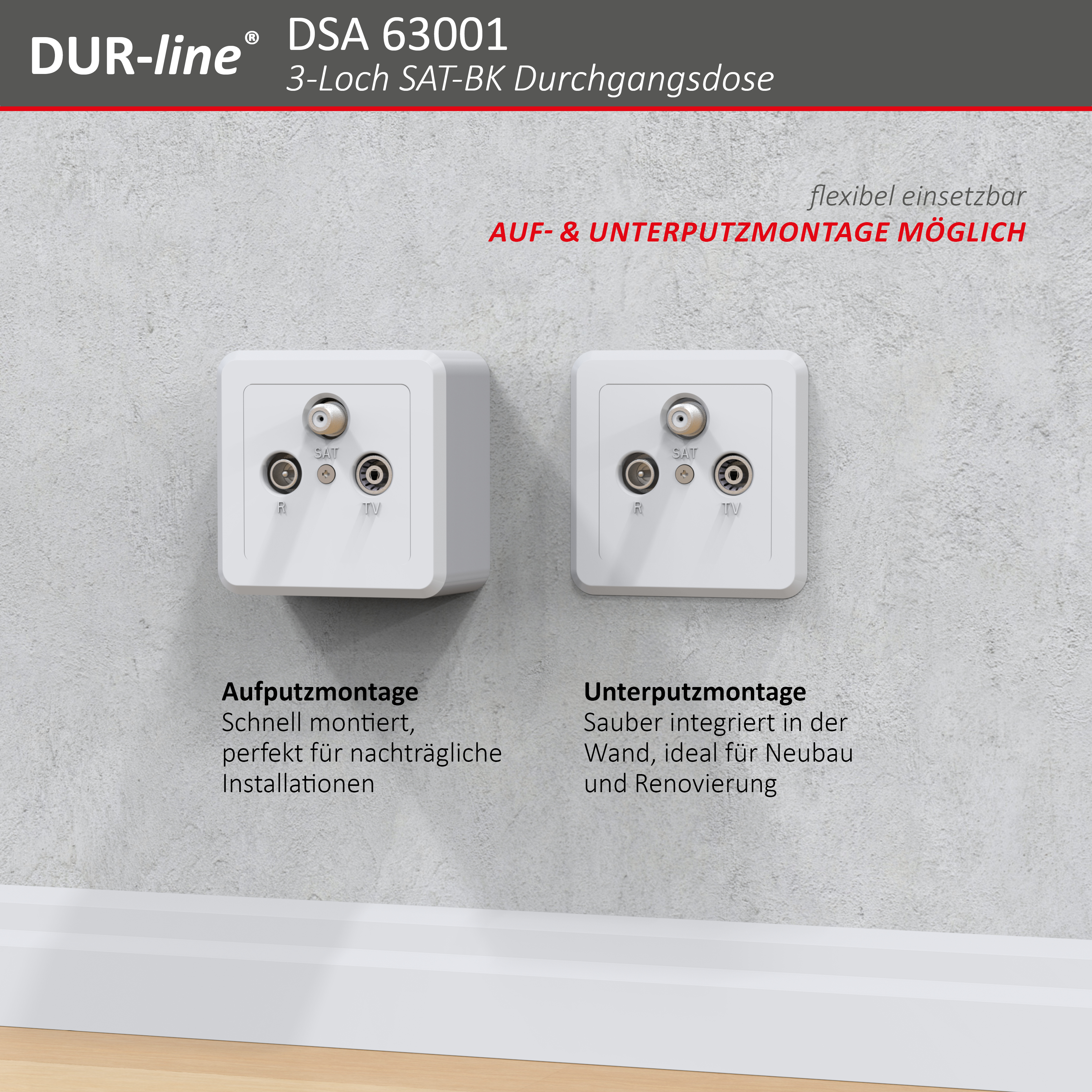

| Montage | Auf- und Unterputz |
| Lieferumfang | Dose, Rahmen und Abdeckung |
Weitere Dosen für Sat-, Kabel- und Multimedia-Anschlüsse finden Sie in der Kategorie Antennendosen.
| Dosentyp | 3-Loch Durchgangsdose |
|---|---|
| Serie | DSA |
| Abmessungen (L × B × H) | 80 × 80 × 40 mm |
| Gewicht | 160 g |
