DUR-line DPC-32 K - Einkabellösung
- 32 Teilnehmer an einer Ableitung – die größte Einkabel-Ausbaustufe im Sortiment, ideal für Steigleitungen
- Alte und neue Receiver gemischt – Kanal 1 bis 8 nach EN 50494 und EN 50607, Kanal 9 bis 32 nach EN 50607
- Legacy-Ausgang inklusive – ein Receiver ohne Einkabelfunktion läuft dort ohne Umstellung weiter
- Zweiter Satellit nachrüstbar – mit zwei Wideband-LNBs genügen zwei Zuleitungen je Position
- Fünf Betriebsarten – 32 an einem Ausgang, 16 plus 16, 2 × 16, Wideband oder 32 feste Transponder
- Erweiterbar per Durchschleifen – 4 × Sat-ZF und 1 × terrestrisch für nachgeschaltete Bausteine
- Komplett geliefert – Steckernetzteil und DC-Einspeiseweiche liegen bei, kein Zukauf nötig
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, ohne Zwischenhändler
Produktinformationen "DUR-line DPC-32 K - Einkabellösung"

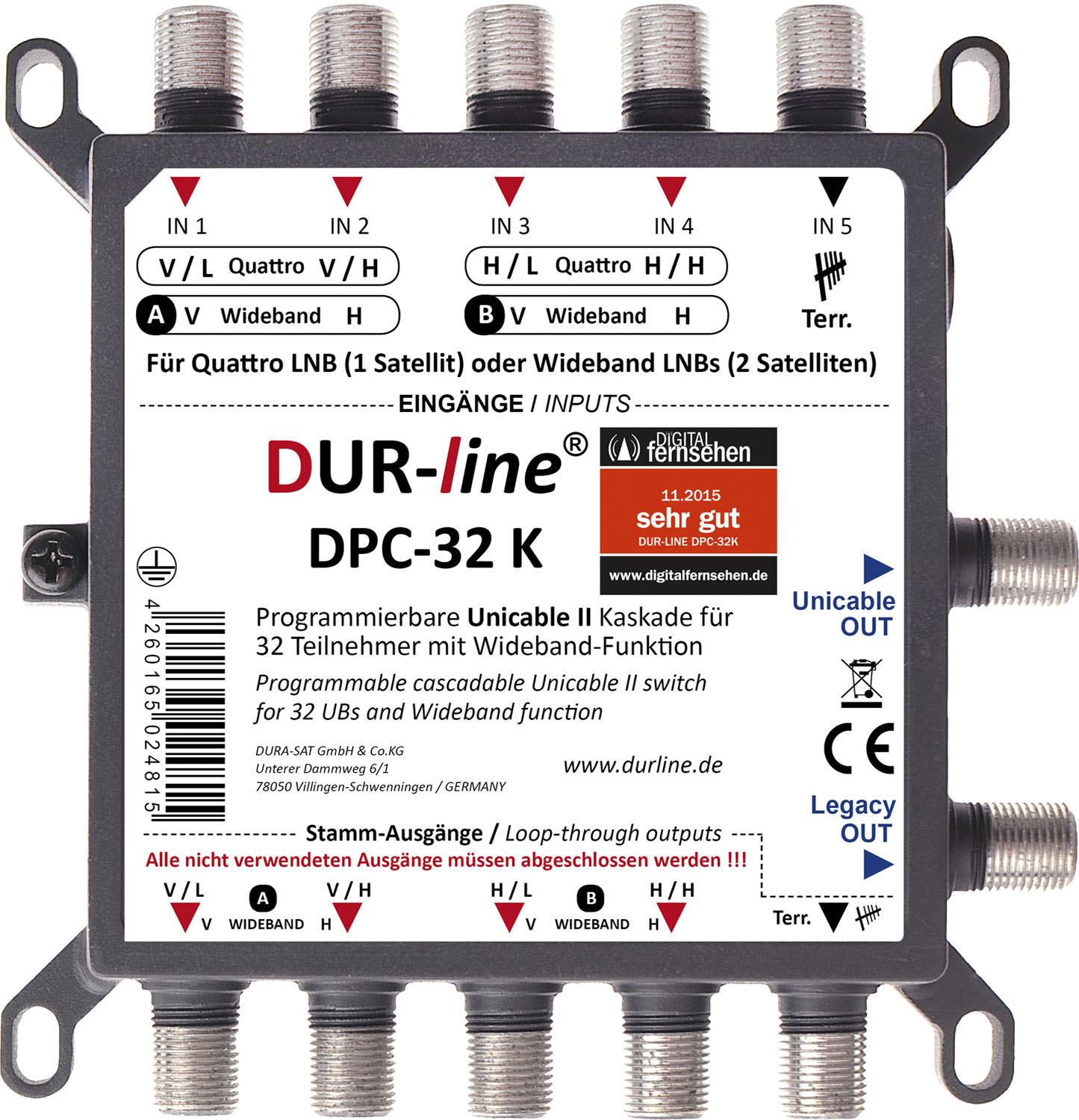

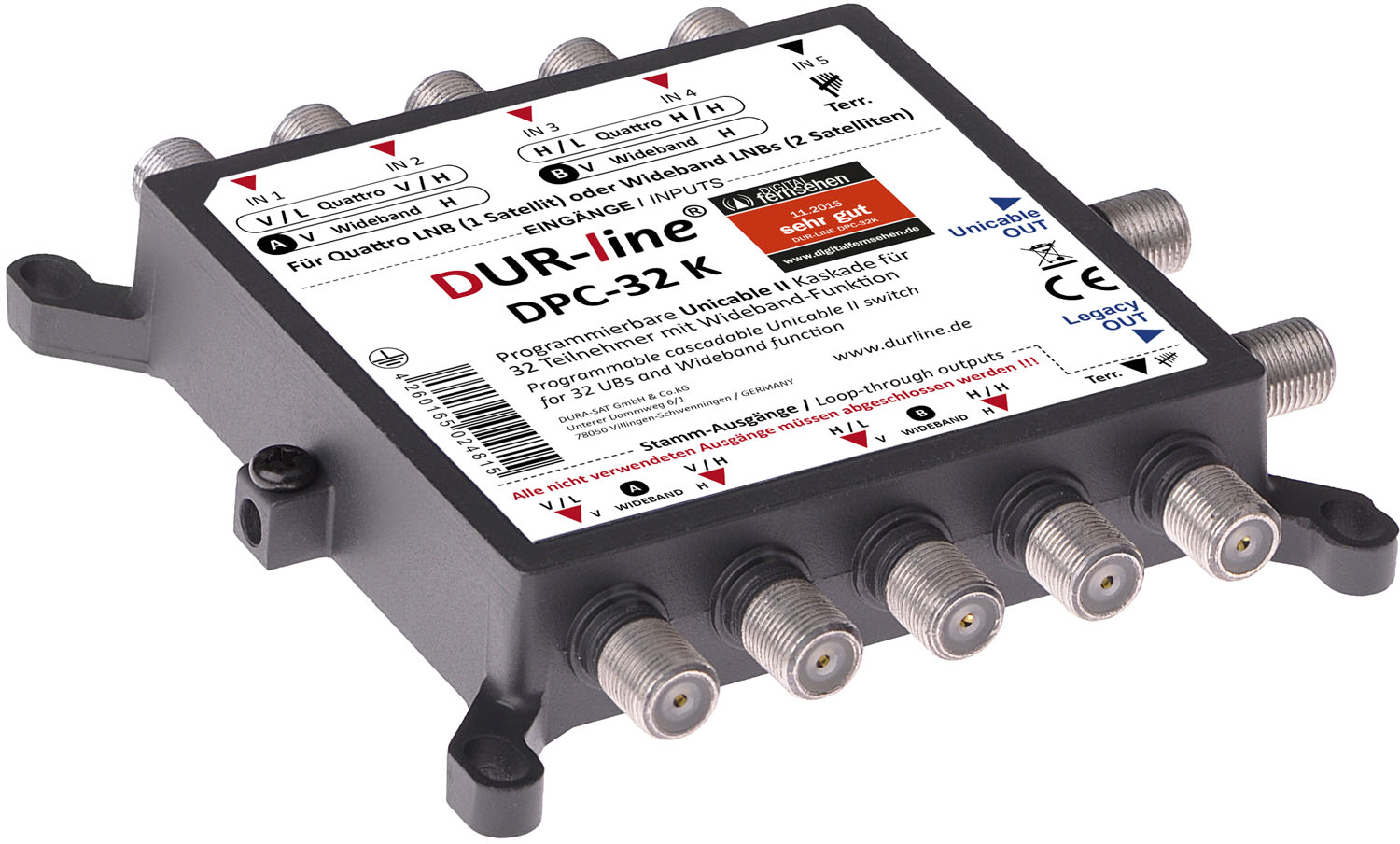

Die DUR-line DPC-32 K ist eine Unicable-II-Kaskade für bis zu 32 Teilnehmer über eine einzige Ableitung. Sie verbindet die Einkabeltechnik mit der Wideband-Technik: Statt vier Ebenen genügen zwei Zuleitungen je Satellit, so erweitern Sie eine Anlage mit einem Baustein auf zwei Satellitenpositionen. Neben dem Unicable-Ausgang steht ein Legacy-Ausgang bereit, an dem ein Receiver ohne Einkabelunterstützung ganz normal arbeitet.
Betriebsarten
32 Teilnehmer über einen Ausgang; 16 plus 16 am Unicable- und am Legacy-Ausgang; zwei Ableitungen mit je 16 Teilnehmern, frei programmierbar; Kopfstationsbetrieb mit 32 festen Transpondern; 32 Teilnehmer über zwei Wideband-LNBs.
Technische Daten
| Typ | DPC-32 K (Art. 13240) |
| Teilnehmer | bis zu 32 Userbänder über eine Leitung |
| Eingänge | 4 × Sat-ZF von einem Quattro-LNB oder 2 × Wideband-LNB, 1 × UHF/VHF |
| Ausgänge | 1 × Unicable mit bis zu 32 Userbändern inklusive Terrestrik, 1 × Legacy mit kombiniertem terrestrischem Signal |
| Durchschleifausgänge | 4 × Sat-ZF und 1 × terrestrisch |
| Norm | Kanal 1–8 nach EN 50494 und EN 50607, Kanal 9–32 nach EN 50607 |
| Userband-Frequenzen | 984 MHz bis 2148 MHz |
| Werkseinstellung | Betrieb an einem Quattro-LNB |

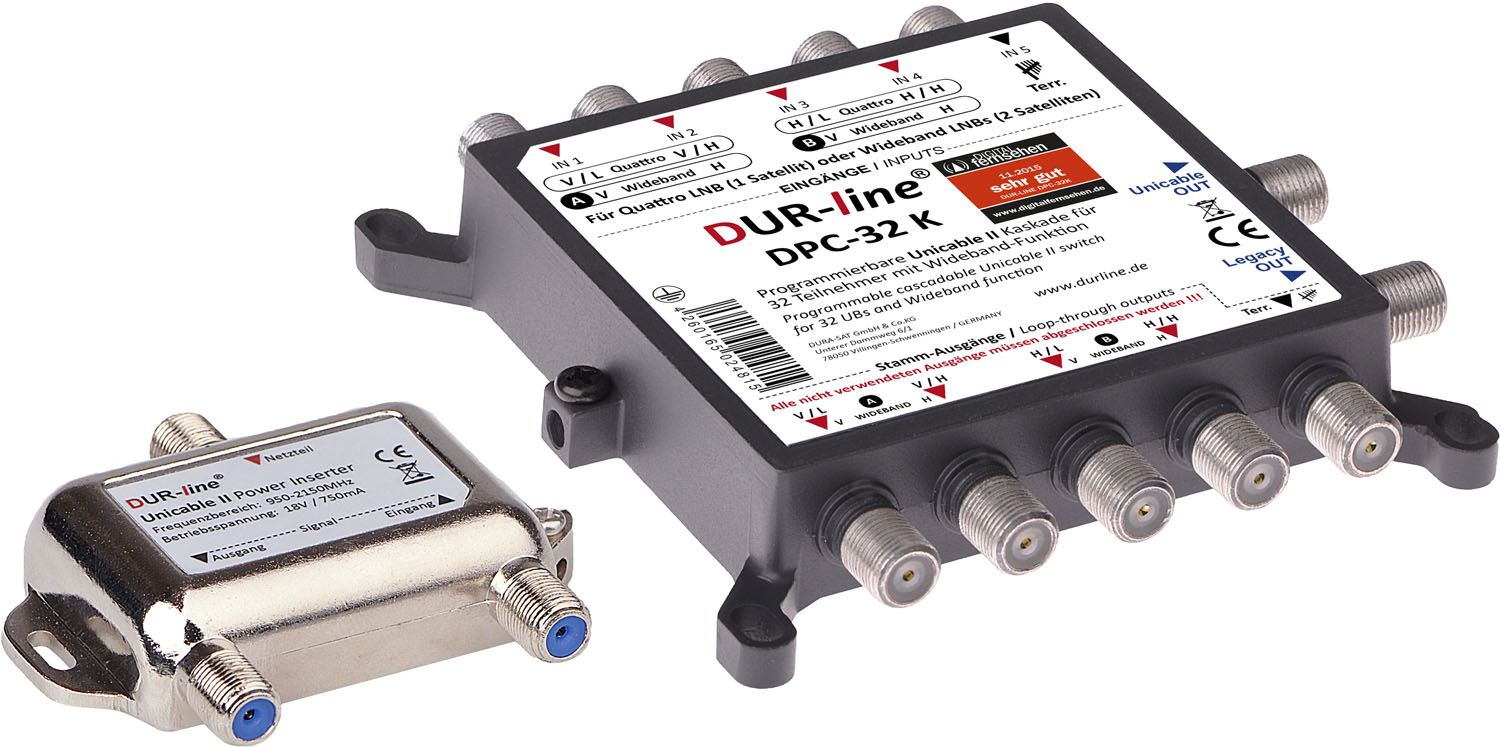

| Lieferumfang | DPC-32 K, Steckernetzteil, DC-Einspeiseweiche |
| 32 Teilnehmer über einen Ausgang | alle Userbänder auf einer Ableitung |
| 16 plus 16 | je 16 Teilnehmer am Unicable- und am Legacy-Ausgang |
| Zwei Ableitungen | 2 × 16 Teilnehmer über zwei Leitungen, frei programmierbar |
| Kopfstationsbetrieb | 32 feste Transponder über ein Kabel, statisch übertragen |
| Zwei Satelliten | 32 Teilnehmer über zwei Wideband-LNBs |
Montage und Praxis
Ab Werk ist die Kaskade auf ein Quattro-LNB eingestellt; für den Betrieb an zwei Wideband-LNBs stellt ein optional erhältliches Programmiergerät die Konfiguration um. Nicht genutzte Ausgänge schließen Sie mit DC-entkoppelten Abschlusswiderständen ab. Montiert wird in einem trockenen Raum auf schwer entflammbarem Untergrund.
Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.
| Verteilprinzip | Unicable |
|---|
