DUR-line MS 5/6 Blue ECO – Multischalter
- Sechs Dosen ohne Steckdose – Einfamilienhaus mit vier Fernsehern und einem Twin-Receiver, gespeist von den Receivern
- Ein Quattro-LNB genügt – alle 6 Dosen bekommen die vier Ebenen, typischerweise von Astra 19,2° Ost
- Strombudget planbar – 43 mA Eigenbedarf am Quattro-LNB, 53 mA am Quad-LNB mit 22-kHz-Generator
- Kein 230-V-Anschluss nötig – keine Steckdose am Montageort, optional NT 18-1200 F bei sehr langen Leitungen
- DVB-T2 und UKW inklusive – Terrestrik 5 bis 862 MHz an allen 6 Dosen, Rückkanal 5 bis 65 MHz
- Pegel für lange Wege – 4…0 dB ±2 dB Durchgangsdämpfung Sat, 19 dB terrestrisch, max. 101 dBµV
- Dachboden-tauglich – −20 °C bis +70 °C, kurzschlussfestes Druckgussgehäuse mit 135 × 115 × 40 mm
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MS 5/6 Blue ECO – Multischalter "

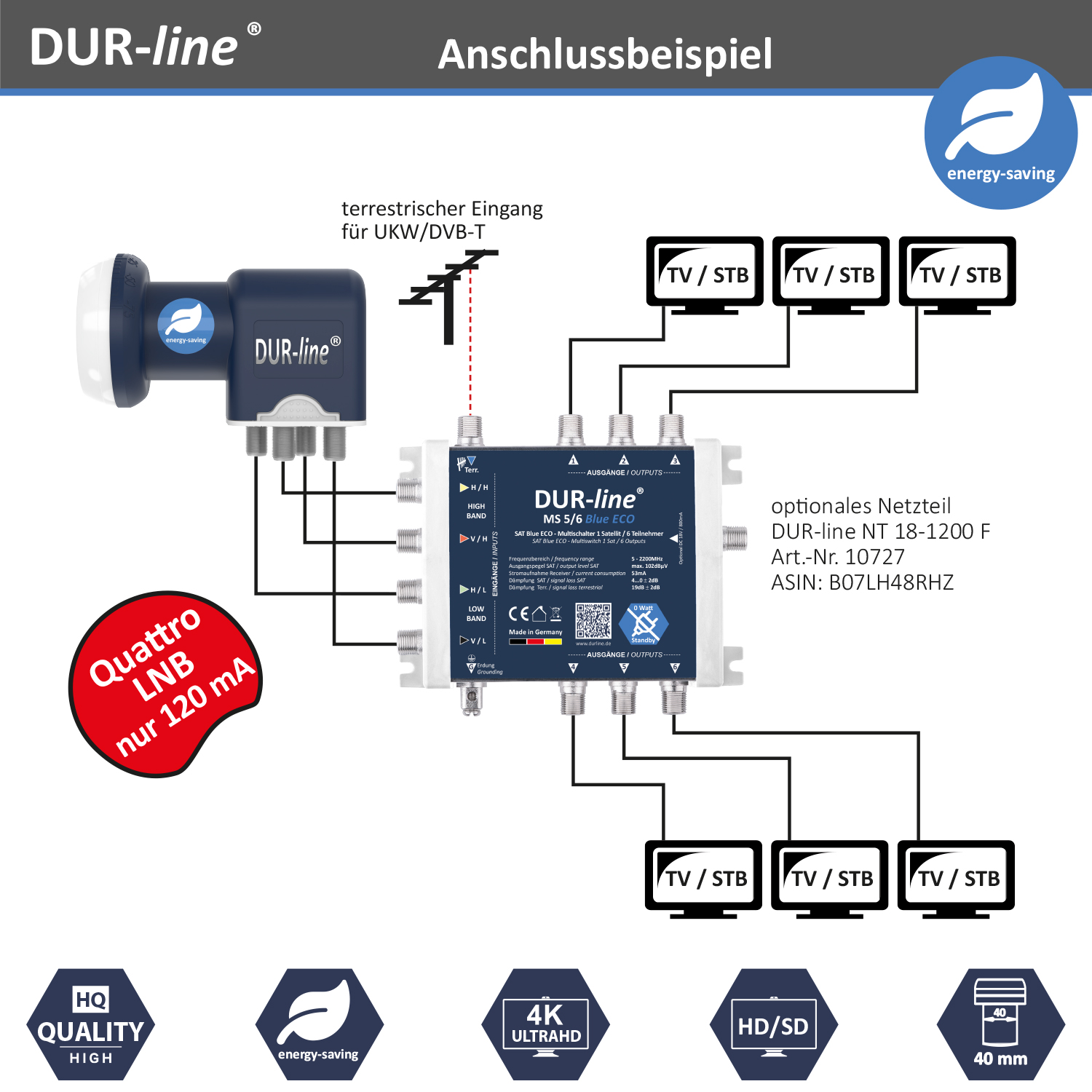

Mit dem DUR-line MS 5/6 Blue ECO planen Sie 6 Anschlüsse auch dort, wo am Montageort keine Steckdose sitzt: Gespeist wird der Multischalter von den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, liegt sein Verbrauch bei 0 Watt. Für das Einfamilienhaus reicht das: vier Fernseher plus ein Receiver mit Twin-Tuner, jeder Ausgang unabhängig.
Quattro oder Quad
Am Quattro-LNB braucht der MS 5/6 Blue ECO selbst nur 43 mA. Hängt er an einem bereits montierten Quad-LNB, arbeitet sein 22-kHz-Generator mit, dann sind es 53 mA, weil der Schalter dem LNB die gewünschte Ebene selbst mitteilt.
Montage und Praxis
Der Verteilerschrank braucht keinen Stromanschluss. Kommen ungewöhnlich lange Leitungen zusammen, schafft das optionale Netzteil NT 18-1200 F zusätzliche Reserve.
Technische Daten
| Typ | MS 5/6 Blue ECO (Art. 13104) |

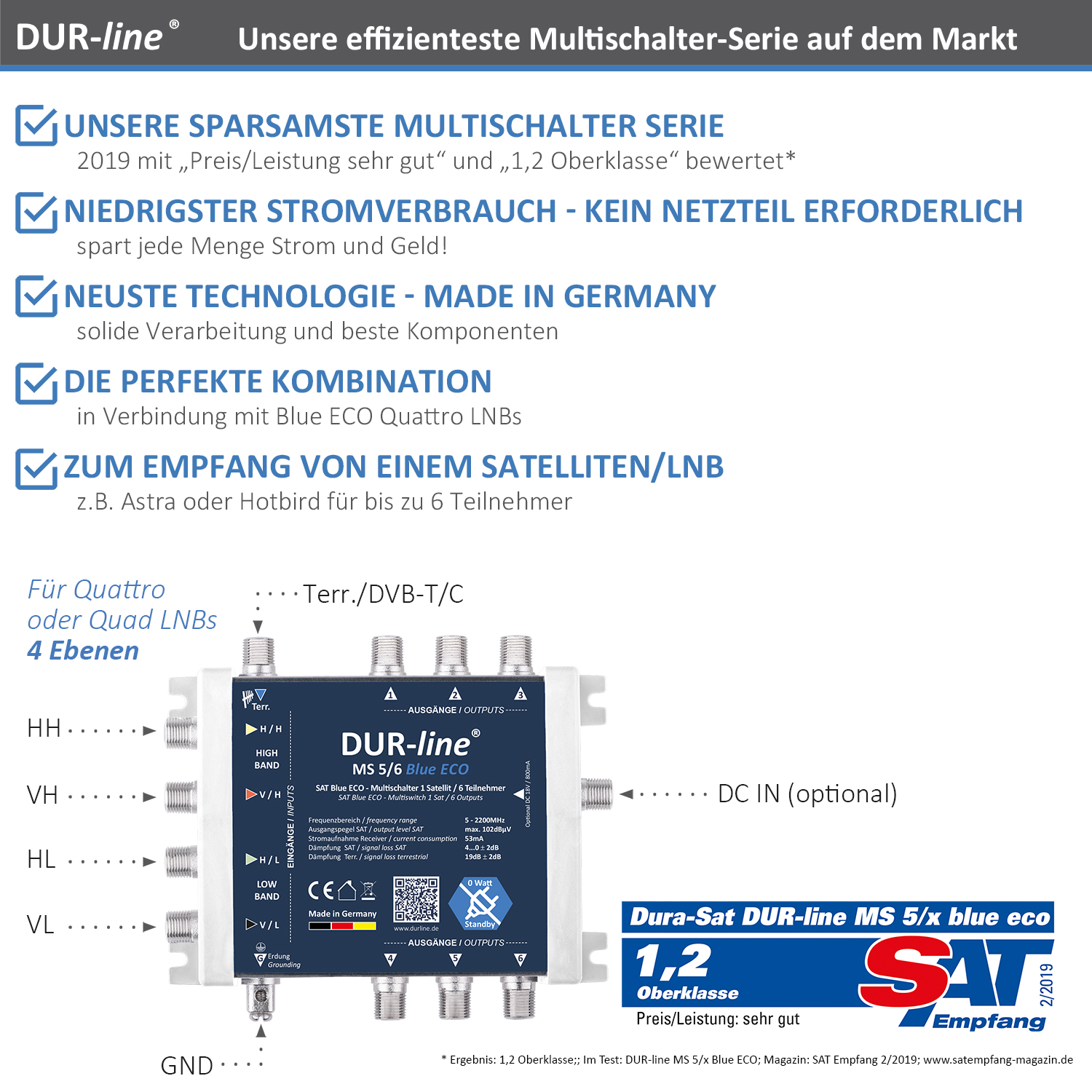

| Eingänge | 4 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 6 |
| Geeignete LNB | Quattro-LNB, über den 22-kHz-Generator auch Quad-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 5–862 MHz, Rückkanal 5–65 MHz |
| Durchgangsdämpfung Sat | 4…0 dB ±2 dB |
| Durchgangsdämpfung terrestrisch | 19 dB ±2 dB |
| Max. Ausgangspegel Sat | 101 dBµV (IMD3 35 dB) |
| Schaltkriterien | 14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) |
| Stromversorgung | über die angeschlossenen Receiver, optional Netzteil 18 V |
| Stromaufnahme | 43 mA am Quattro-LNB, 53 mA am Quad-LNB |
| Standby | 0 Watt |
| Betriebstemperatur | −20 °C bis +70 °C |
| Abmessungen (B × H × T) | 135 × 115 × 40 mm |
| Gehäuse | Druckguss, kurzschlussfest |
Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 6 |
| Serie | MS Blue ECO |
| Verteilprinzip | Direktanschluss (Legacy) |
| Abmessungen (L × B × H) | 125 × 105 × 35 mm |
| Gewicht | 300 g |
