DUR-line Blue ECO Single - LNB

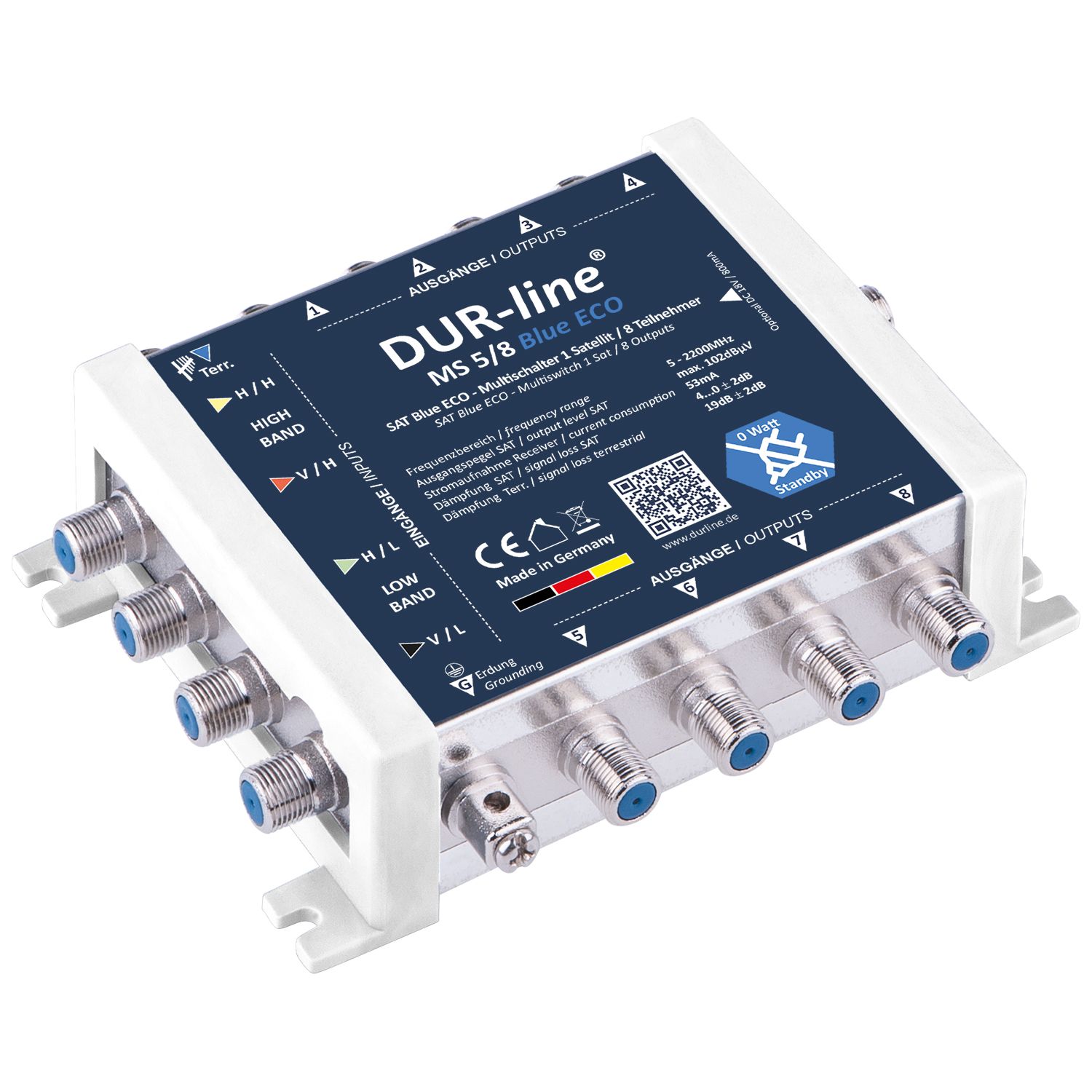

Mit dem DUR-line MS 5/8 Blue ECO planen Sie 8 Anschlüsse auch dort, wo am Montageort keine Steckdose sitzt: Gespeist wird der Multischalter von den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, liegt sein Verbrauch bei 0 Watt. Acht Ausgänge decken drei Wohnungen mit je zwei Dosen ab und lassen zwei Plätze frei. Quattro oder Quad Am Quattro-LNB braucht der MS 5/8 Blue ECO selbst nur 43 mA. Hängt er an einem bereits montierten Quad-LNB, arbeitet sein 22-kHz-Generator mit, dann sind es 53 mA, weil der Schalter dem LNB die gewünschte Ebene selbst mitteilt. Montage und Praxis Ohne Steckdose im Dachboden entfällt der Elektroanschluss am Montageort. Übers Jahr gerechnet steht ein Verteiler, der in Ruhe 0 Watt zieht, gegen ein dauerhaft laufendes Netzteil. Technische Daten TypMS 5/8 Blue ECO (Art. 13105) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Das Datenblatt in zwei Zeilen: Eingänge 4 × Sat und 1 × terrestrisch, Teilnehmerausgänge 8. Alles Weitere steht darunter.Der DUR-line MS 5/8 Blue ECO kommt ohne 230-Volt-Anschluss aus. Seinen Strom bezieht er aus den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, fällt der Verbrauch auf 0 Watt. Acht Ausgänge reichen für drei Wohnungen mit je zwei Anschlüssen und lassen noch zwei Plätze frei. Jeder Anschluss arbeitet unabhängig, alle Teilnehmer sehen gleichzeitig unterschiedliche Programme.Technische Daten TypMS 5/8 Blue ECO (Art. 13105) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungüber die angeschlossenen Receiver, optional Netzteil 18 V Stromaufnahme43 mA am Quattro-LNB, 53 mA am Quad-LNB Standby0 Watt Betriebstemperatur−20 °C bis +70 °C Abmessungen (B × H × T)135 × 115 × 40 mm GehäuseDruckguss, kurzschlussfest Der Multischalter zieht seinen Strom aus den angeschlossenen Receivern. Schaltet der letzte Teilnehmer ab, geht auch der Verteiler auf null Watt zurück – über ein Jahr gerechnet macht das den Unterschied zu einem dauerhaft laufenden Netzteil aus.Der MS 5/8 Blue ECO gehört zur receivergespeisten Blue-ECO-Serie. Gefertigt in Deutschland – Fertigung und Support direkt vom Hersteller. Das vollständige Sortiment finden Sie in der Kategorie Multischalter.

Mit dem DUR-line MS 5/8 G-HQ verdrahten Sie ein Zwei- oder Dreifamilienhaus mit einem Gerät: acht unabhängige Ausgänge an einem Satelliten, also drei Wohnungen mit je zwei Dosen und zwei Plätzen Reserve. Jeder Tuner bekommt seine eigene Leitung, Aufnahme und Live-Programm laufen in jeder Wohnung parallel. Stromsparautomatik Schaltet abends der letzte der acht Receiver ab, bekommt das LNB keine Speisespannung mehr. Übrig bleibt nur der Eigenbedarf des eingebauten Netzteils von 0,9 W. Montage und Praxis Ein Quattro-LNB liefert die vier Ebenen, an einem bereits montierten Quad-LNB arbeitet der Schalter über seinen 22-kHz-Generator ebenfalls. Die LNB-Ausgänge und die Schaltereingänge tragen dieselben Kürzel H/H, V/H, H/L und V/L, so stecken Sie gleich auf gleich und die Ebenen sitzen beim ersten Versuch. Achten Sie auf möglichst gleich hohe Eingangspegel der vier Ebenen. Technische Daten TypMS 5/8 G-HQ (Art. 13029) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge8 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat4…0 dB ±2 dB Durchgangsdämpfung terrestrisch19 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)195 × 110 × 43 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

Der DUR-line MS 5/16 G-HQ bringt einen Satelliten auf 16 eigene Teilnehmerausgänge. Acht Wohnungen mit je zwei Anschlüssen laufen über ein einziges Gerät, ohne zweite Sat-Anlage und ohne zweiten Spiegel. Alle 16 Ausgänge sind gleichwertig. Jeder Anschluss arbeitet für sich, alle Teilnehmer sehen und nehmen gleichzeitig unterschiedliche Programme auf. Stromsparautomatik Sind alle 16 Anschlüsse aus, nimmt der MS 5/16 G-HQ dem LNB die Speisespannung. Die Anlage zieht dann nur noch, was das eingebaute Netzteil mit 0,9 W selbst braucht. Einsatz und Planung Am Quattro-LNB verteilt der Schalter die vier Empfangsebenen, über den eingebauten 22-kHz-Generator läuft er auch an einem vorhandenen Quad-LNB. Planen Sie die Leitungswege sternförmig vom Multischalter aus und halten Sie die Kabellängen möglichst ähnlich. Soll die Anlage später über 16 Teilnehmer wachsen, ist die kaskadierbare MSK-HQ-Serie der flexiblere Weg. Technische Daten TypMS 5/16 G-HQ (Art. 13049) Eingänge4 × Sat und 1 × terrestrisch Teilnehmerausgänge16 Geeignete LNBQuattro-LNB, über den 22-kHz-Generator auch Quad-LNB Frequenzbereich Sat950–2400 MHz Frequenzbereich terrestrisch5–862 MHz, Rückkanal 5–65 MHz Durchgangsdämpfung Sat5…1 dB ±2 dB Durchgangsdämpfung terrestrisch23 dB ±2 dB Max. Ausgangspegel Sat101 dBµV (IMD3 35 dB) Schaltkriterien14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) Stromversorgungeingebautes 230-V-Schaltnetzteil Stromaufnahme37 mA, Leistungsaufnahme Netzteil 0,9 W Stromsparfunktionnimmt dem LNB die Speisespannung, sobald kein Receiver mehr eingeschaltet ist Betriebstemperatur0 °C bis +55 °C Abmessungen (B × H × T)325 × 85 × 60 mm GehäuseDruckguss, kurzschlussfest Gefertigt in Deutschland, Support direkt vom Hersteller. Passende Quattro-LNBs, Kabel und Dosen finden Sie im selben Sortiment. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.

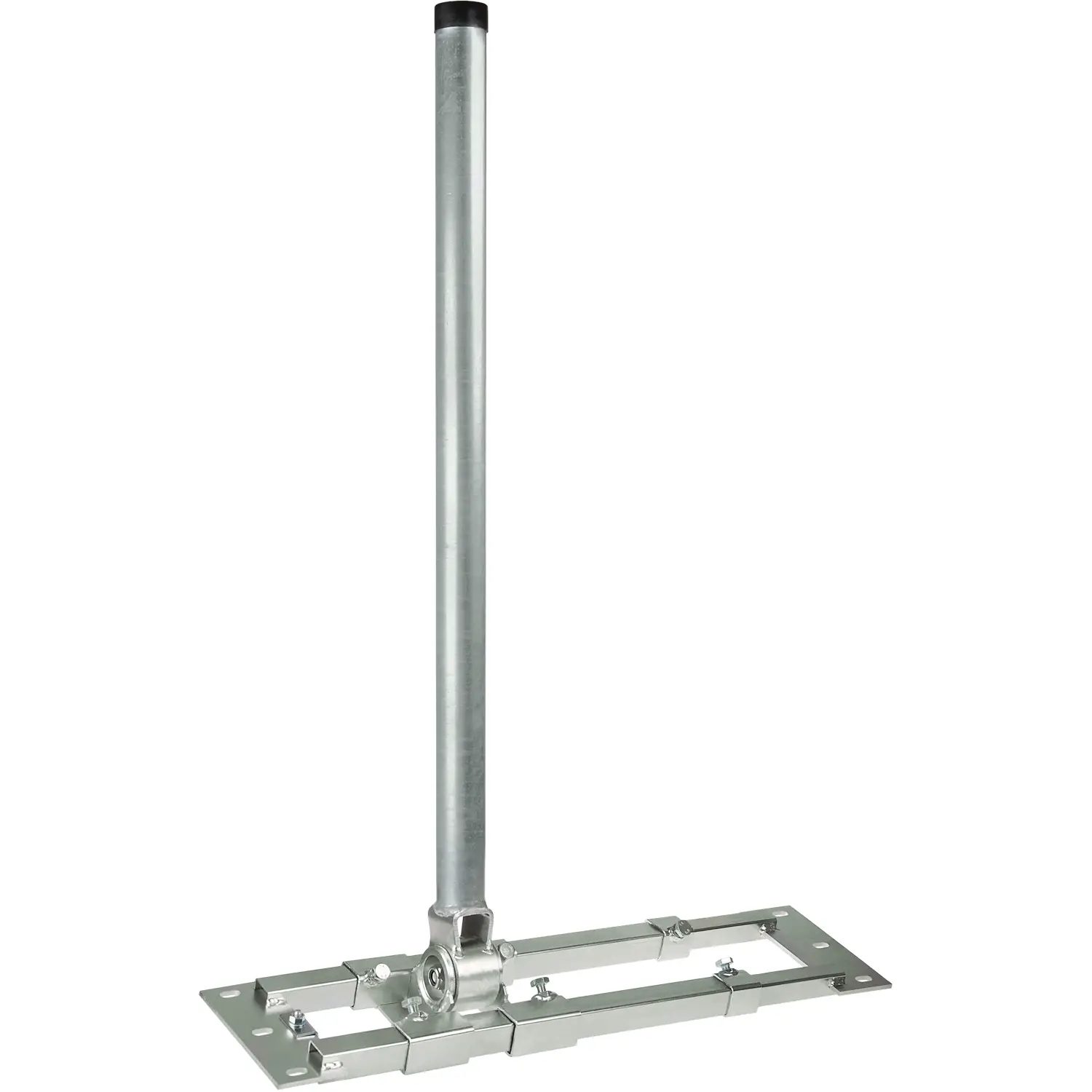

Der DUR-line Herkules S48-900 ist unser meistverkaufter Dachsparrenhalter und der Standard für die Montage der Satellitenschüssel zwischen zwei Dachsparren. Mit 1.000 Nm maximalem Biegemoment hält er Schüsseln bis 100 cm Durchmesser sowie Internetantennen wie Starlink oder Richtfunk auch im Sturm exakt in Position. Mit 55 bis 90 cm Sparrenabstand passt er auf die meisten Dachstühle. Technische Daten TypDUR-line Herkules S48-900 Mast90 cm, Ø 48 mm, feuerverzinkt Max. Biegemoment1.000 Nm Sparrenabstand55 bis 90 cm stufenlos Dachneigung20° bis 160° stufenlos Geeignet fürSatellitenschüsseln bis Ø 100 cm, Starlink, Richtfunk Lieferzustandvormontiert, inkl. Mastkappe und Sicherungsmutter Montage und Praxis Zwischen den Sparren gesetzt: Sie verspannen den Halter vom Dachboden aus zwischen zwei Sparren und führen den Mast durch eine vorhandene Ziegelfuge ins Freie. In der Dachhaut wird nichts gebohrt, das Dach Ihres Kunden bleibt so dicht wie vorher. Der schlanke Mastdurchtritt kommt mit allen gängigen Ziegelformen zurecht, von der Frankfurter Pfanne bis zum Doppelmuldenfalzziegel. Auf der Baustelle sparen Sie Zeit: Der Halter ist ab Werk komplett vormontiert, Sie setzen nur noch eine Sicherungsmutter, Spezialwerkzeug ist nicht nötig. Die patentierte Doppel-Konus-Arretierung greift mit Längsrillen in den Mastkonus und hält ihn bei stärksten Böen fest. Muss die Schüssel später umgesetzt werden, lösen Sie die Arretierung und richten den Mast neu aus. Dachsparrenhalter, vormontiert, mit Mastkappe und Sicherungsmutter; Schüssel und LNB liefern Sie passend dazu. Wir entwickeln und prüfen unsere Montagetechnik selbst, jede Charge durchläuft wiederkehrende Qualitätsprüfungen. So ist jede Nachbestellung identisch ausgeführt. Alle Dachsparrenhalter für Ihre Aufträge finden Sie in der Kategorie Dachsparrenhalter.

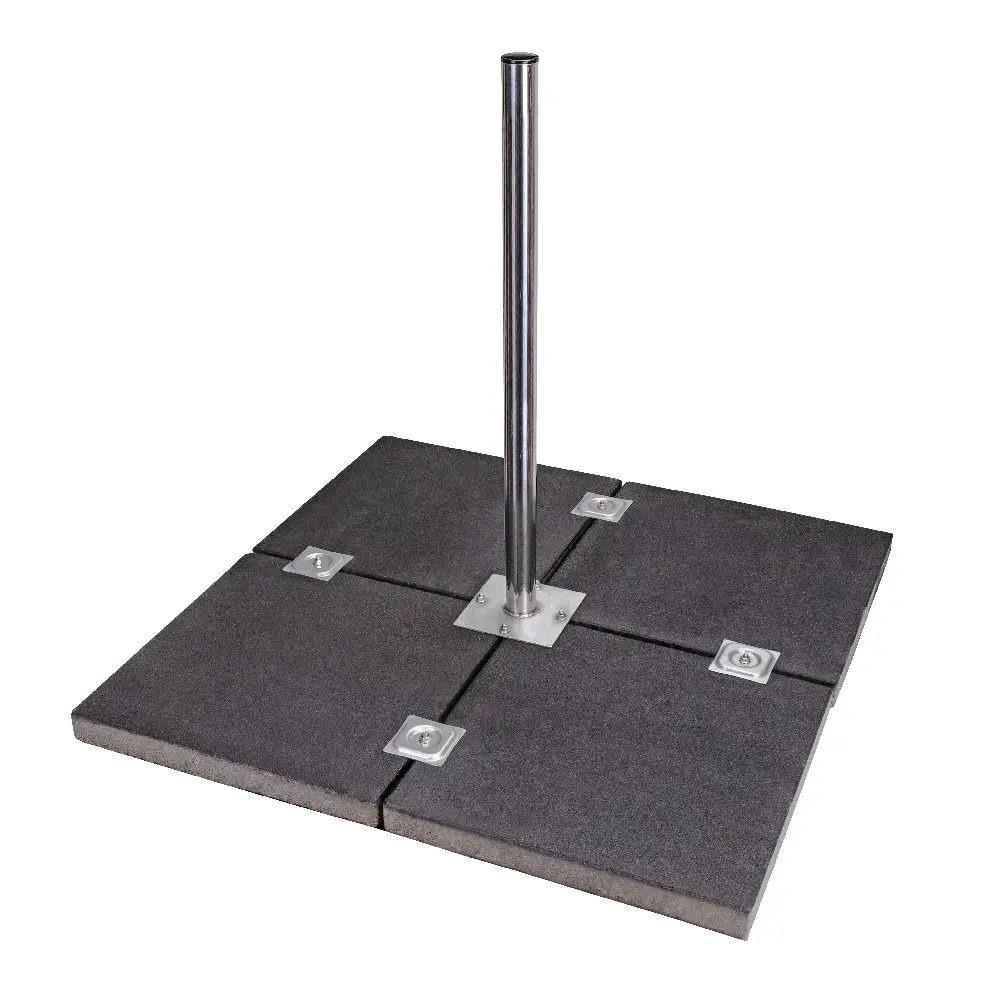

Der DUR-line Stabilo 4PL Edelstahl ist der Universal-Plattenständer für Standorte, an denen Feuchtigkeit und aggressive Luft dauerhaft am Material arbeiten: Küstennähe mit Salzluft, begrünte Dächer, industrielle Umgebung. Die Schüssel steht ganz ohne Bohrung, die Abdichtung bleibt unversehrt. Technische Daten TypDUR-line Stabilo 4PL, Universal-Plattenständer MaterialEdelstahl Konstruktionpatentierter Betonrahmen, Platten fest verbunden Plattenaufnahme4 Platten, gängige Waschbetonformate, 3–5 cm Stärke Geeignet fürSatellitenschüsseln bis Ø 90 cm, Richtfunkantennen AufstellorteBalkon, Terrasse, Garten, Flach- und Gründach Erweiterungauf 8 Platten mit Schraubensatz Stabilo auf 8PL LieferumfangStänder mit Montagematerial, Betonplatten bauseits Qualität im Detail Patentierte Konstruktion: Die Waschbetonplatten werden fest miteinander verbunden. So entsteht ein unbeweglicher Betonrahmen statt lose aufgelegter Einzelplatten, mit deutlich höherer Standfestigkeit als bei einfachen Ständern, gerade an windexponierten Standorten. Ein Plattenständer steht dauerhaft im Freien und oft in Bodennähe, wo Feuchtigkeit länger steht. Die Edelstahl-Ausführung ist für genau diese Lagen gemacht, als Alternative zur verzinkten Ausführung. Montage und Praxis Mit dem Schraubensatz Stabilo auf 8PL auf 8 Platten erweiterbar. Plattenständer Stabilo 4PL mit Montagematerial. Die Betonplatten kommen aus dem Baumarkt vor Ort. Für Flach- und Gründächer empfehlen wir zusätzlich eine DUR-line Dachschutzmatte als Unterlage. Jede Charge durchläuft wiederkehrende Qualitätsprüfungen, deshalb ist jede Nachbestellung gleich ausgeführt wie der erste Ständer. Plattenständer, Dachschutzmatten und Erweiterungssätze für Ihren Lagerbestand finden Sie in der Kategorie Plattenständer.
