DUR-line +Ultra Quattro - LNB
DUR-line +Ultra Quattro - LNB
- Ohne Teilnehmerlimit – Basis der Multischalter-Anlage: ein Ausgang je Empfangsebene, dahinter 8, 16 oder 32 Geräte
- 200 mA für die ganze Anlage – ein fester Wert, den Sie beim Netzteil des Multischalters einplanen
- 0,1 dB Rauschmaß – Ihr Kunde behält stabiles Bild auch bei Regen und Schneefall, 52 bis 65 dB Verstärkung

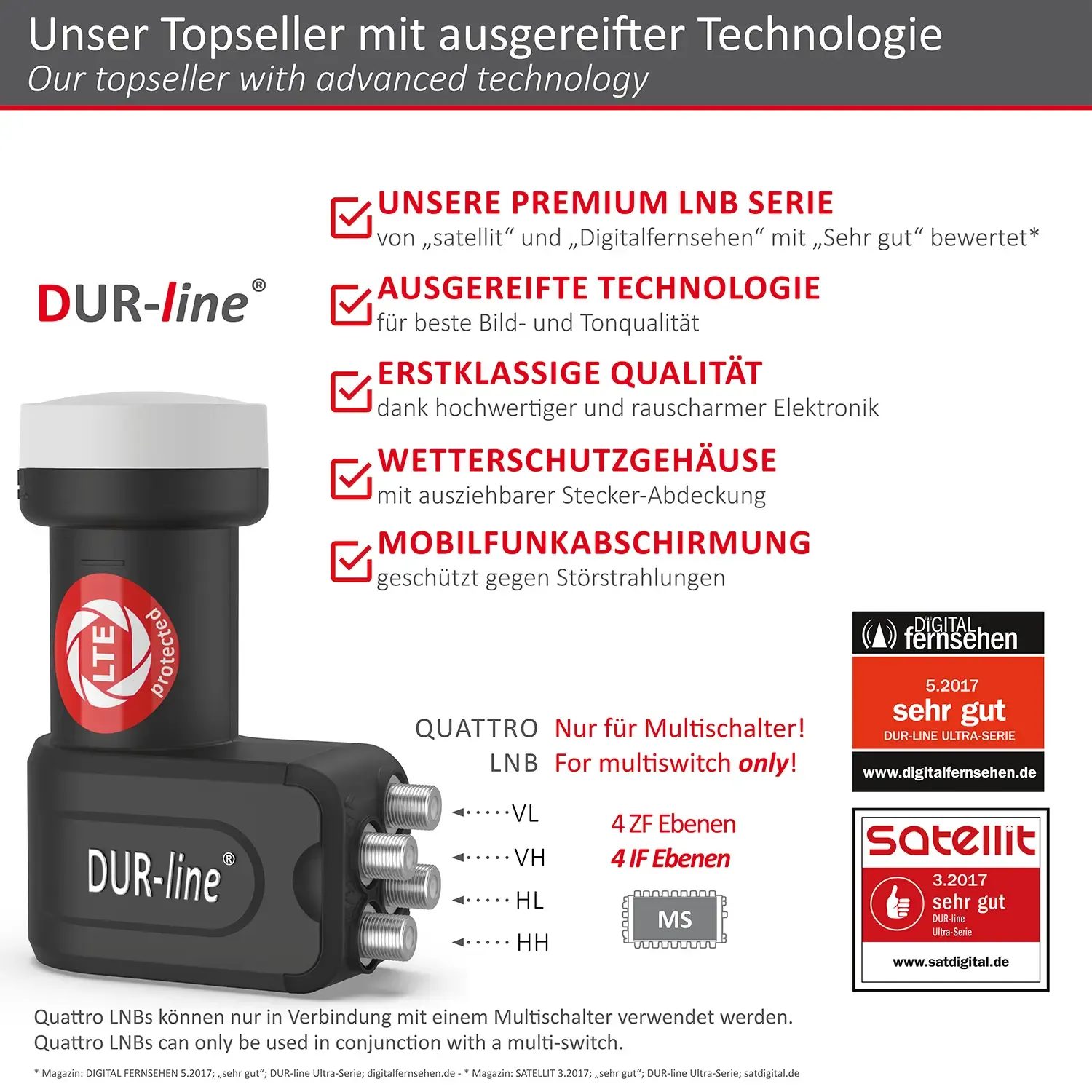

- Testsieger F.A.Z. Kaufkompass – dazu zweimal „sehr gut“ von DIGITAL FERNSEHEN 5.2017 und SATELLIT 3.2017
- LTE- und DECT-Filter serienmäßig – stabiler Empfang in Sendemastnähe, ein externer Filter entfällt
- Wetterschutzgehäuse – die ausziehbare Abdeckung schützt die F-Stecker, die Kappe ist hitze- und UV-beständig
- Schwarz, auch in Weiß – beide Farben elektrisch identisch, gleiche Technik bei jeder Nachbestellung
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, ohne Zwischenhändler
Passendes Zubehör
ab 0,00 €*
0,00 €*
ab 0,00 €*
ab 0,00 €*
ab 0,00 €*
Produktnummer: 11092
Produktinformationen "DUR-line +Ultra Quattro - LNB"

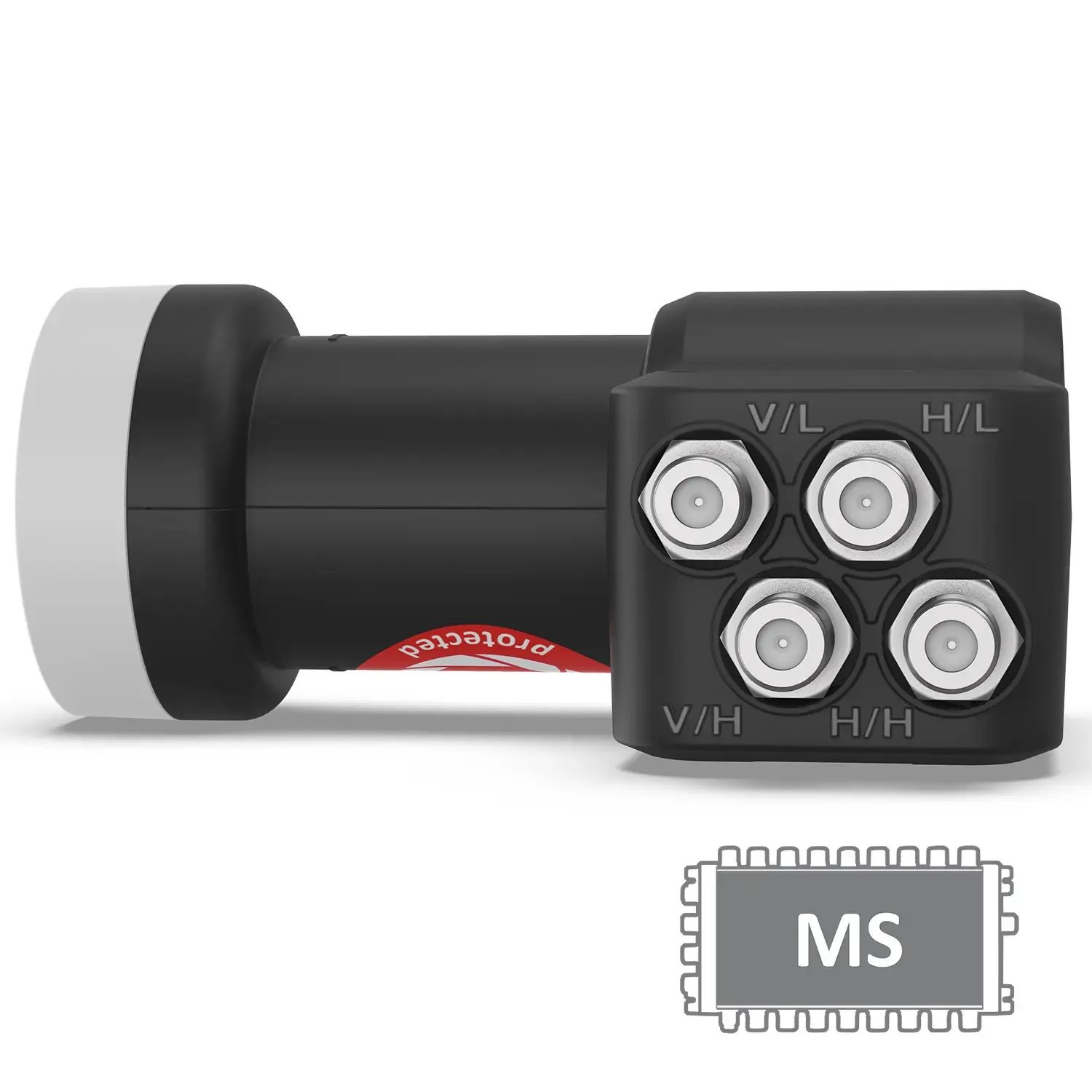

Das DUR-line +Ultra Quattro LNB ist die Basis der Multischalter-Anlage und die einzige Bauform ohne Teilnehmerlimit. Die vier Ausgänge liefern je eine feste Empfangsebene, horizontal und vertikal, jeweils im Low- und High-Band. Wie viele Teilnehmer versorgt werden, bestimmt allein der Multischalter: 8, 16 oder 32. Für die Netzteilplanung rechnen Sie mit 200 mA am LNB. Testsieger im F.A.Z. Kaufkompass, dazu zweimal „sehr gut“ von DIGITAL FERNSEHEN (5.2017) und SATELLIT (3.2017).
Qualität im Detail
0,1 dB Rauschmaß und 52 bis 65 dB Grundverstärkung sorgen dafür, dass Ihr Kunde auch bei Regen und Schneefall stabiles Bild hat. LTE- und DECT-Filter sind eingebaut, das Metallgehäuse schirmt Mobilfunk ab; in Sendemastnähe brauchen Sie keinen externen Filter. Die +Ultra ist unsere meistverkaufte LNB-Serie.

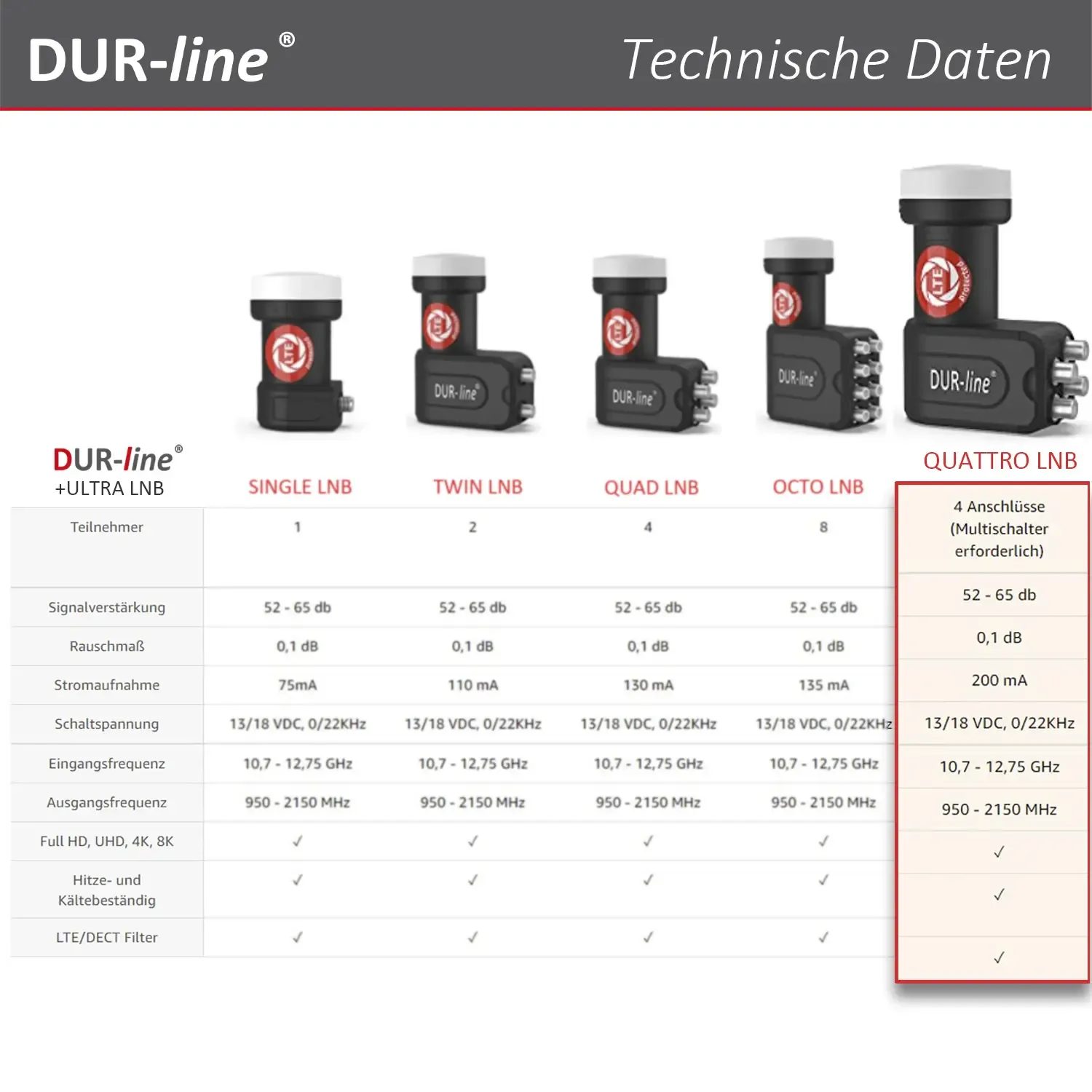

Technische Daten
| Ausgänge | 4 feste Ebenen (für Multischalter) |
| Rauschmaß | 0,1 dB |
| Eingangsfrequenz | Low Band 10,70–11,70 GHz / High Band 11,70–12,75 GHz |
| Ausgangsfrequenz | Low Band 950–1950 MHz / High Band 1100–2150 MHz |
| Oszillatorfrequenz (LOF) | Low Band 9,75 GHz / High Band 10,60 GHz |
| Grundverstärkung | 52 – 65 dB |
| Filter | LTE / UMTS / GSM / DECT |
| Ausgangsimpedanz | 75 Ohm |
| Stromaufnahme | 200 mA |
| Schaltspannung | 13 / 18 V DC, 0 / 22 kHz |
| Feedaufnahme | 40 mm |
| Wetterschutz | ausziehbares Gehäuse, für Koaxialkabel bis 10 mm |
| Empfangbare Satelliten | Astra, Hotbird, Eutelsat, Türksat u. a. |
| Auflösung | Full HD, UHD, 4K, 8K |
| Gehäuse | Metallgehäuse mit Mobilfunkabschirmung, hitze- und UV-beständige Kappe |
| Auszeichnungen | Testsieger F.A.Z. Kaufkompass; „sehr gut“ von DIGITAL FERNSEHEN 5.2017 und SATELLIT 3.2017 |
| Farbe | Schwarz, elektrisch identisch mit der anderen Farbe |
Montage und Praxis

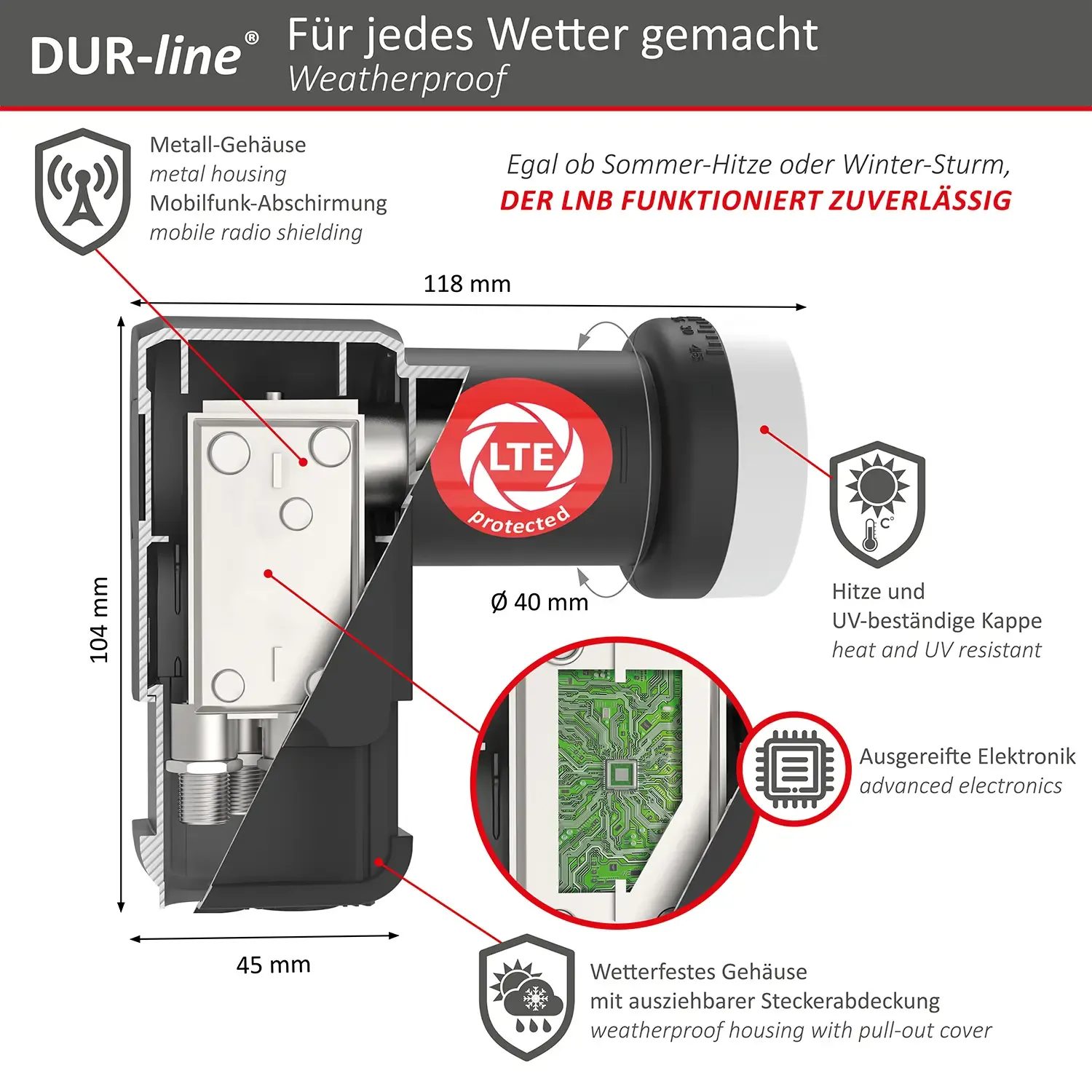

Das Wetterschutzgehäuse mit ausziehbarer Steckerabdeckung schützt die F-Verbindungen, für Koaxialkabel bis 10 mm; die Kappe ist hitze- und UV-beständig. Der 40-mm-Feedhals passt an alle gängigen Spiegel. Dieselbe Bauform gibt es auch in Weiß, elektrisch identisch: Ersatz und Nachkauf passen ohne Rückfrage.

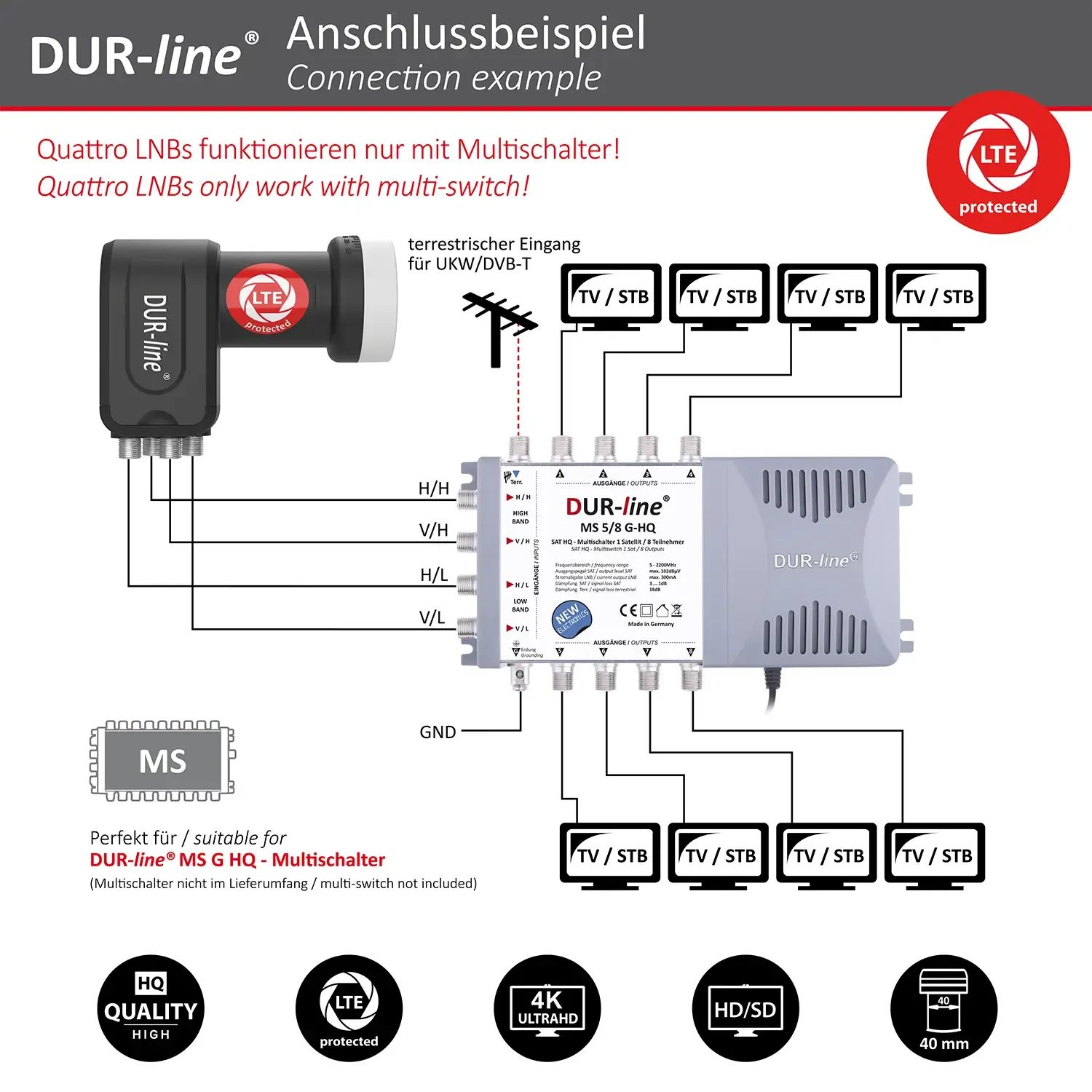

Die passenden Multischalter für 8, 16 oder 32 Teilnehmer finden Sie in der Kategorie Multischalter & Kaskaden.
| Farbe | Schwarz |
|---|---|
| Teilnehmer | Für Multischalter |
| Verteilprinzip | Direktanschluss (Legacy), Quattro (für Multischalter) |
| Abmessungen (L × B × H) | 125 × 95 × 55 mm |
| Gewicht | 141 g |
