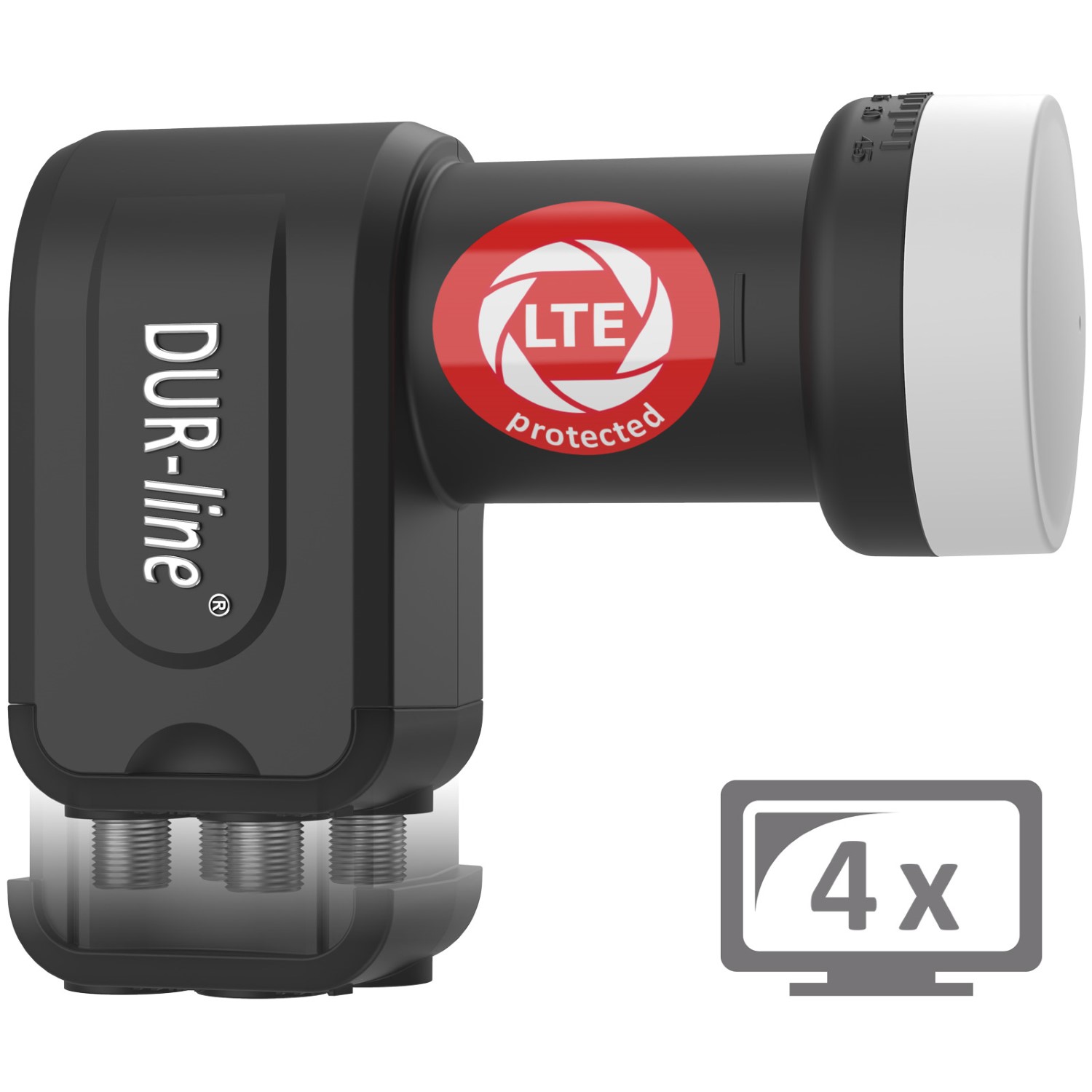

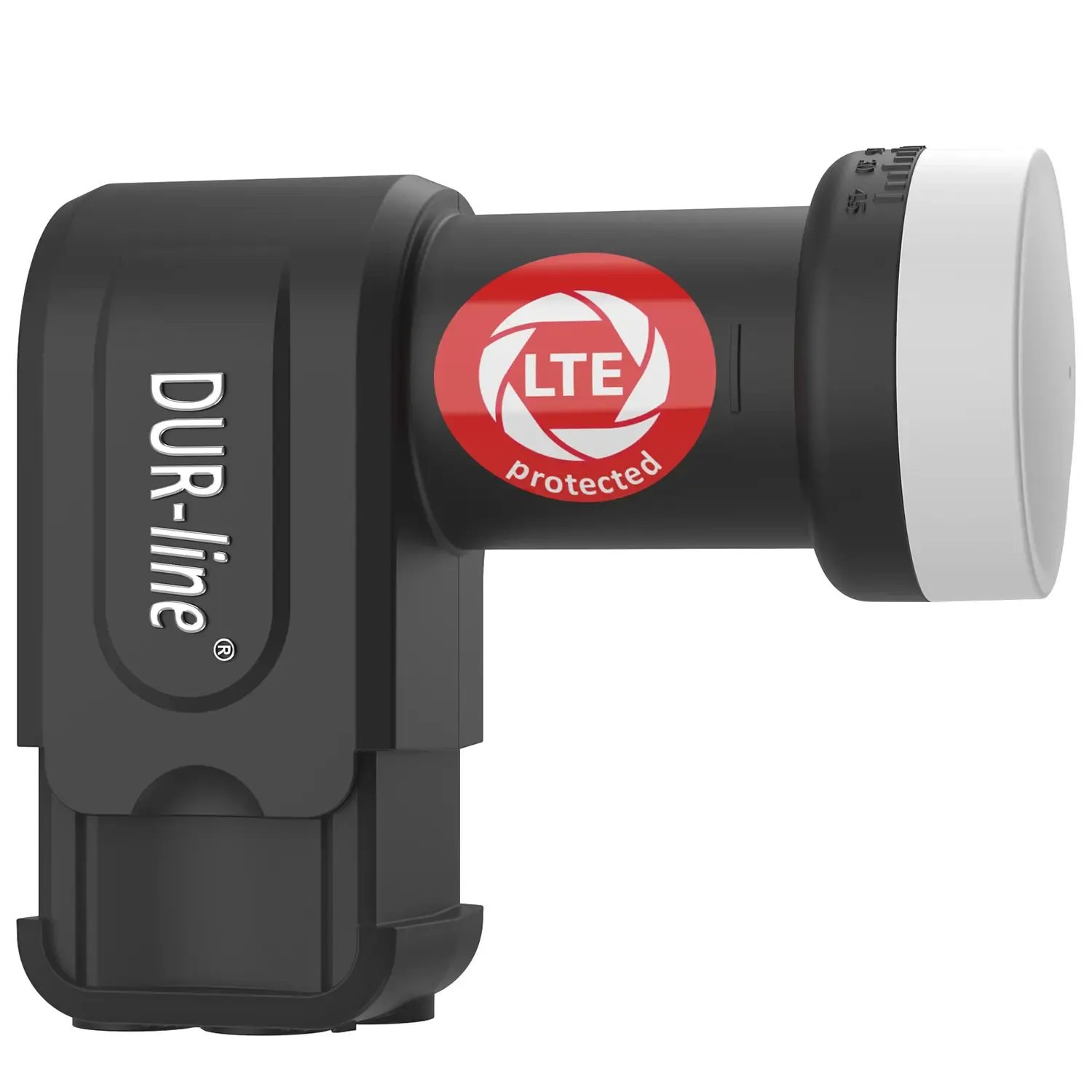

DUR-line +Ultra Quad - LNB
DUR-line +Ultra Quad - LNB

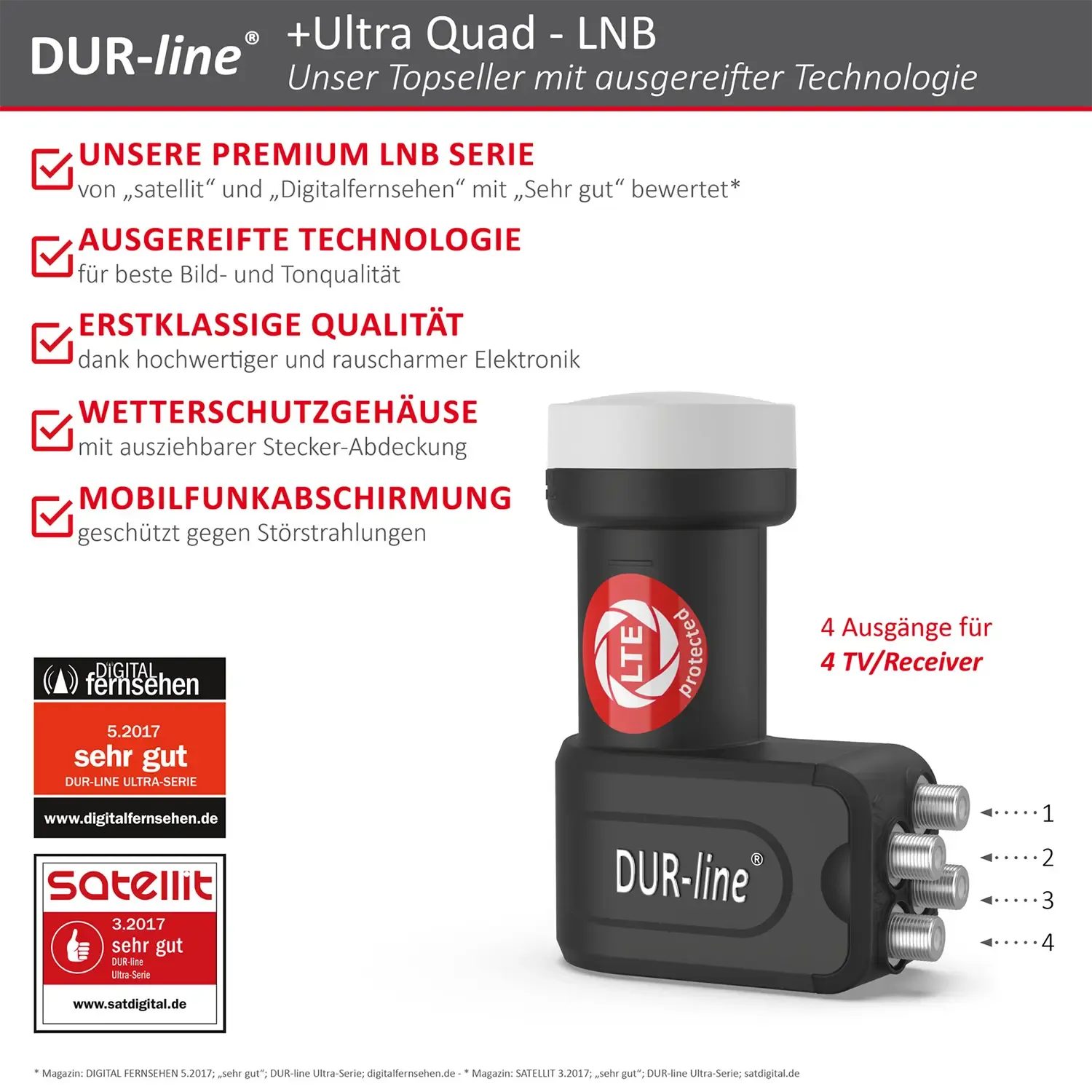

- Vier Teilnehmer ohne Multischalter – vier Receiver direkt am LNB, die meistgekaufte Bauform im Einfamilienhaus
- Nur 130 mA für vier Ausgänge – unkritisch für jede Receiverspeisung, auch bei längeren Leitungswegen
- 0,1 dB Rauschmaß – Ihr Kunde behält stabiles Bild auch bei Regen und Schneefall, 52 bis 65 dB Verstärkung
- Testsieger F.A.Z. Kaufkompass – dazu zweimal „sehr gut“ von DIGITAL FERNSEHEN 5.2017 und SATELLIT 3.2017
- LTE- und DECT-Filter serienmäßig – stabiler Empfang in Sendemastnähe, ein externer Filter entfällt
- Wetterschutzgehäuse – die ausziehbare Abdeckung schützt die F-Stecker, die Kappe ist hitze- und UV-beständig
- Schwarz, auch in Weiß – beide Farben elektrisch identisch, gleiche Technik bei jeder Nachbestellung
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, ohne Zwischenhändler
Passendes Zubehör
ab 0,00 €*
0,00 €*
ab 0,00 €*
ab 0,00 €*
ab 0,00 €*
Produktnummer: 11093
Produktinformationen "DUR-line +Ultra Quad - LNB"

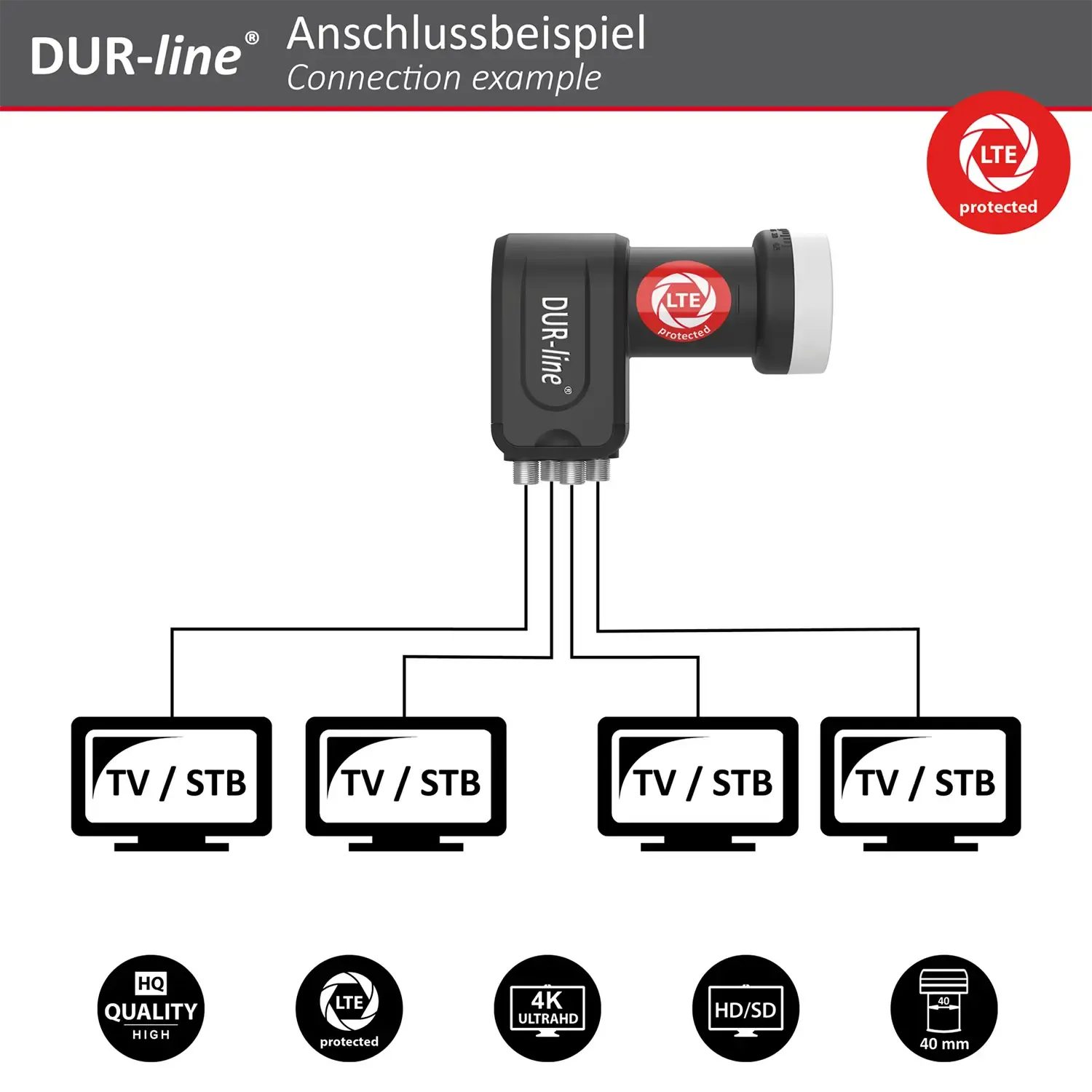

Das DUR-line +Ultra Quad LNB versorgt vier Teilnehmer direkt, ohne Multischalter und ohne Netzteil im Verteilerschrank. Es ist die meistgekaufte Bauform im Einfamilienhaus: vier Leitungen ab LNB, jeder Receiver schaltet für sich, 130 mA für alle vier Ausgänge. Testsieger im F.A.Z. Kaufkompass, dazu zweimal „sehr gut“ von DIGITAL FERNSEHEN (5.2017) und SATELLIT (3.2017).
Qualität im Detail
0,1 dB Rauschmaß und 52 bis 65 dB Grundverstärkung sorgen dafür, dass Ihr Kunde auch bei Regen und Schneefall stabiles Bild hat. LTE- und DECT-Filter sind eingebaut, das Metallgehäuse schirmt Mobilfunk ab; in Sendemastnähe brauchen Sie keinen externen Filter. Die +Ultra ist unsere meistverkaufte LNB-Serie.

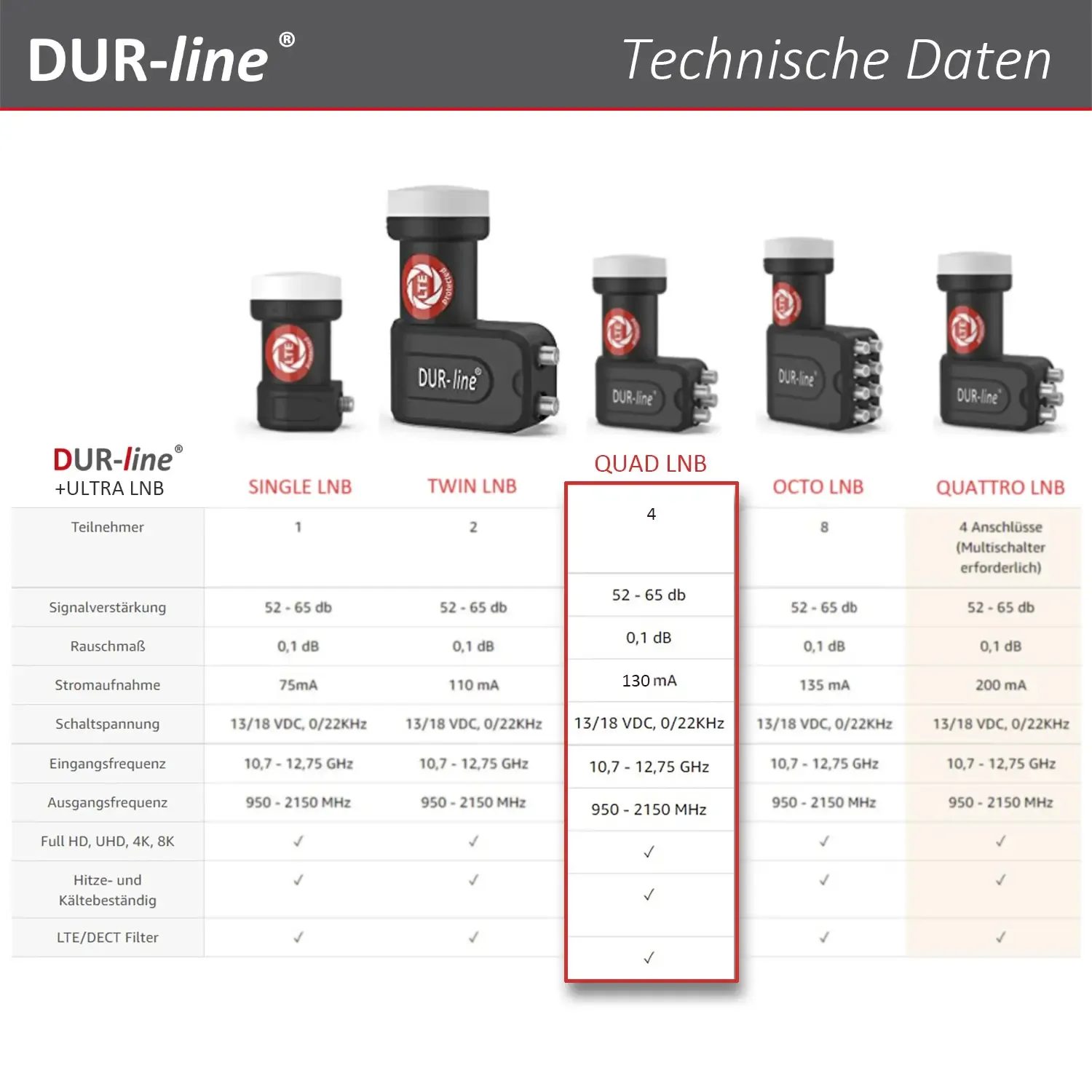

Technische Daten
| Teilnehmeranschlüsse | 4 |
| Rauschmaß | 0,1 dB |
| Eingangsfrequenz | Low Band 10,70–11,70 GHz / High Band 11,70–12,75 GHz |
| Ausgangsfrequenz | Low Band 950–1950 MHz / High Band 1100–2150 MHz |
| Oszillatorfrequenz (LOF) | Low Band 9,75 GHz / High Band 10,60 GHz |
| Grundverstärkung | 52 – 65 dB |
| Filter | LTE / UMTS / GSM / DECT |
| Ausgangsimpedanz | 75 Ohm |
| Stromaufnahme | 130 mA |
| Schaltspannung | 13 / 18 V DC, 0 / 22 kHz |
| Feedaufnahme | 40 mm |
| Wetterschutz | ausziehbares Gehäuse, für Koaxialkabel bis 10 mm |
| Empfangbare Satelliten | Astra, Hotbird, Eutelsat, Türksat u. a. |
| Auflösung | Full HD, UHD, 4K, 8K |
| Gehäuse | Metallgehäuse mit Mobilfunkabschirmung, hitze- und UV-beständige Kappe |
| Auszeichnungen | Testsieger F.A.Z. Kaufkompass; „sehr gut“ von DIGITAL FERNSEHEN 5.2017 und SATELLIT 3.2017 |
| Farbe | Schwarz, elektrisch identisch mit der anderen Farbe |
Montage und Praxis

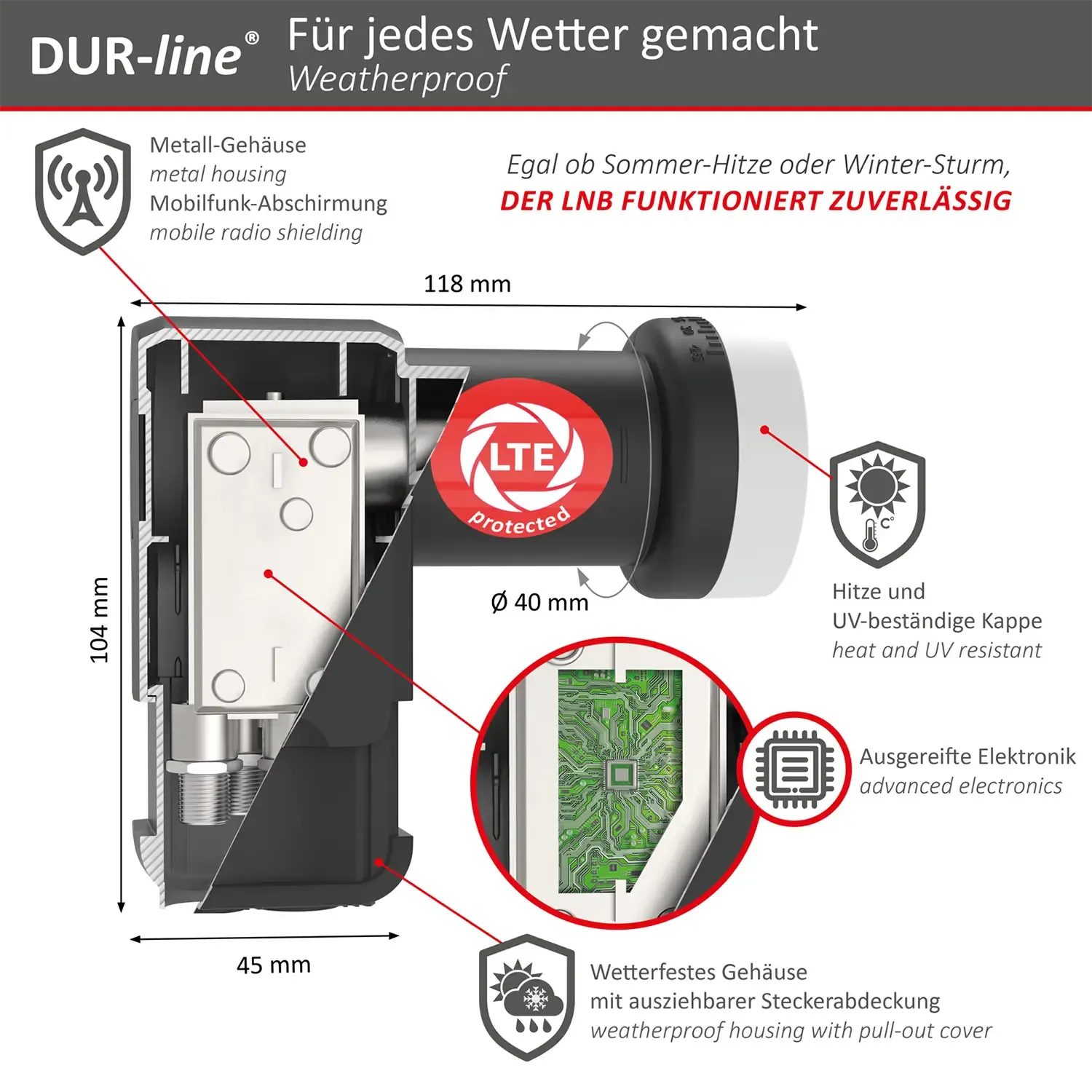

Das Wetterschutzgehäuse mit ausziehbarer Steckerabdeckung schützt die F-Verbindungen, für Koaxialkabel bis 10 mm; die Kappe ist hitze- und UV-beständig. Der 40-mm-Feedhals passt an alle gängigen Spiegel. Dieselbe Bauform gibt es auch in Weiß, elektrisch identisch: Ersatz und Nachkauf passen ohne Rückfrage.
Alle Bauformen für den Einsatz mit einem Satelliten finden Sie in der Kategorie Universal.
| Farbe | Schwarz |
|---|---|
| Teilnehmer | 4 |
| Verteilprinzip | Direktanschluss (Legacy) |
| Abmessungen (L × B × H) | 125 × 95 × 55 mm |
| Gewicht | 143 g |
