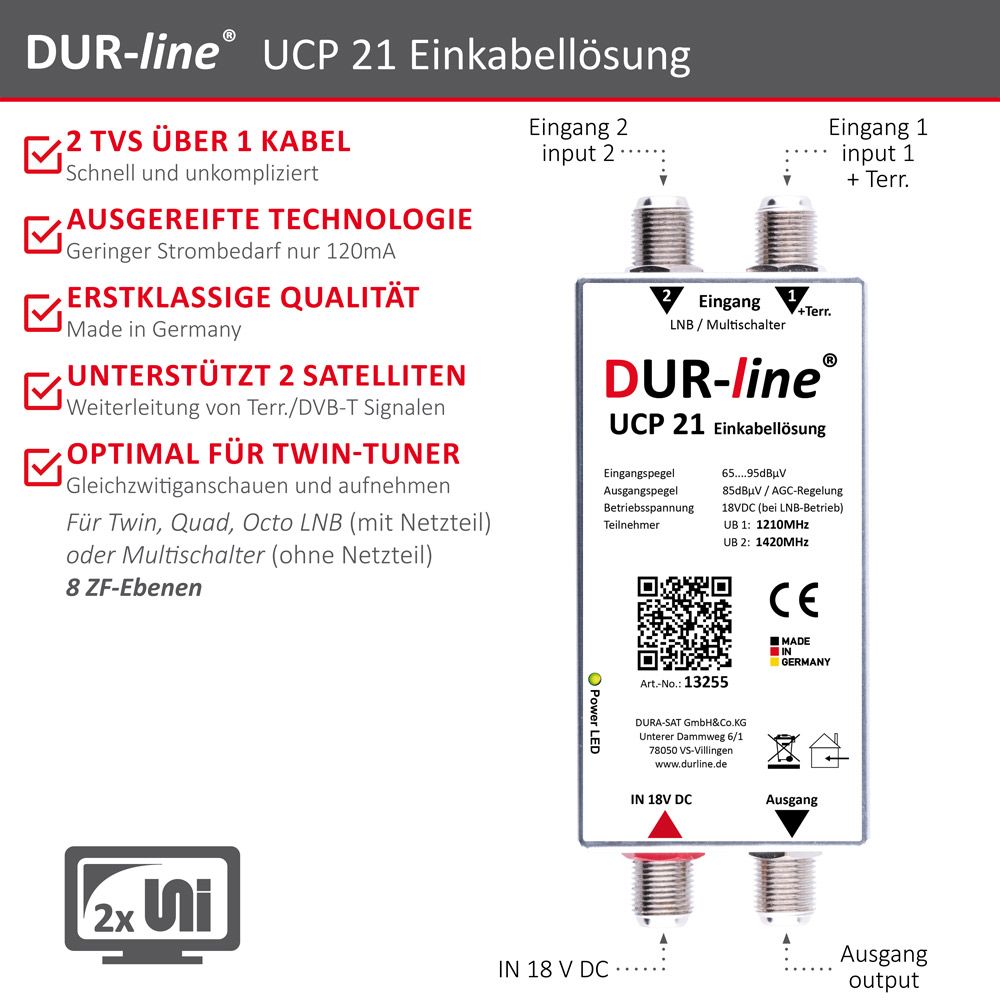

DUR-line UCP 21 - Einkabellösung

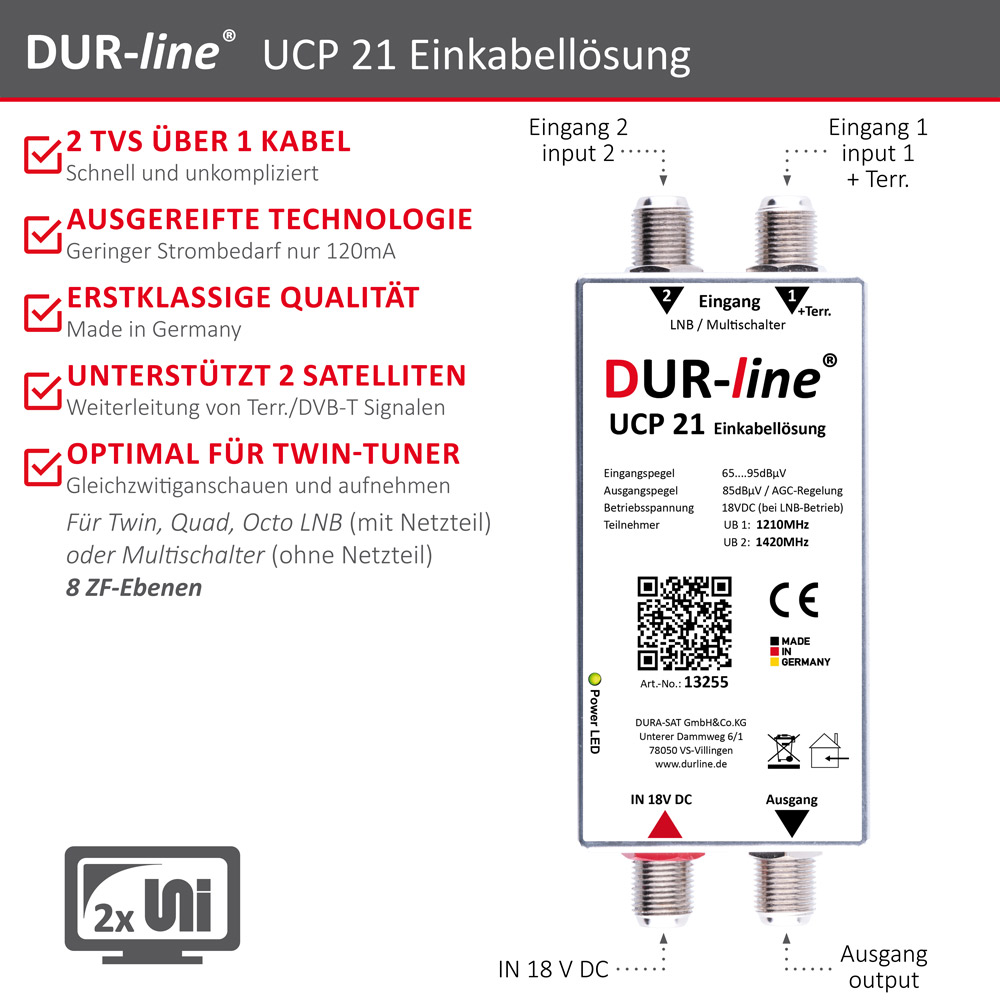

- Zweiter Receiver ohne neues Kabel – zwei Receiver oder ein Twin-Tuner über die vorhandene Sat-Ableitung
- Zwei feste Userbänder – 1210 und 1420 MHz nach EN 50494, mit nahezu jedem modernen Receiver nutzbar
- Ein oder zwei Satelliten – bis zu acht Sat-ZF-Ebenen, DVB-T2 und UKW werden mitübertragen
- Geringer Eigenverbrauch – rund 120 mA aus der Speisung, mit Netzteil nur etwa 15 mA
- Am Multischalter direkt einsetzbar – die Speisespannung kommt vom Multischalter, ein Netzteil entfällt
- Konstanter Ausgangspegel – 85 dBµV, AGC-geregelt bei Eingangspegeln von 65 bis 95 dBµV
- Lieferumfang Einzelgerät – UCP 21 mit Gebrauchsanleitung, Netzteil bei Bedarf separat
- Made in Germany – in Deutschland gefertigt, technische Fragen klären Sie direkt mit uns als Hersteller
Produktinformationen "DUR-line UCP 21 - Einkabellösung"

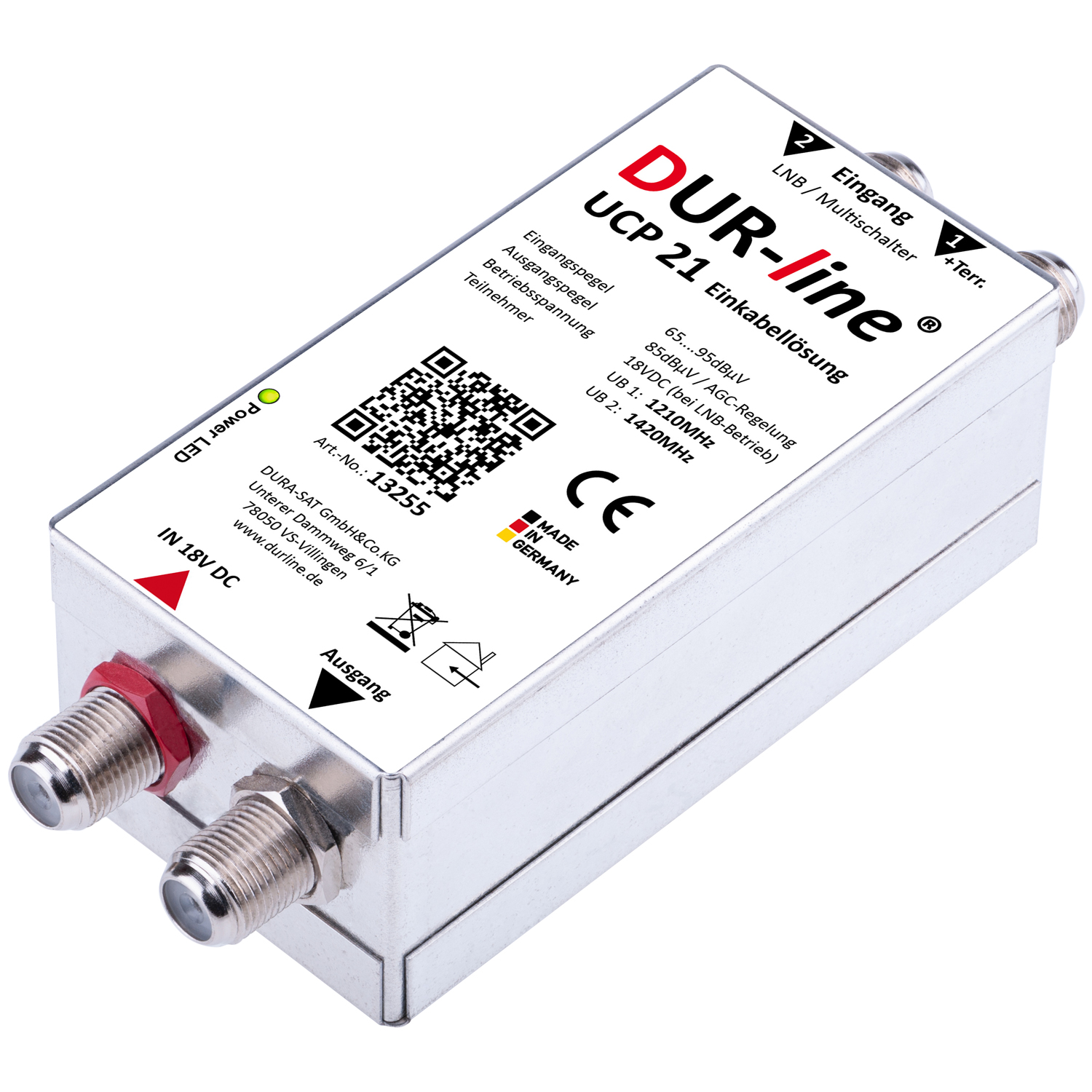

Der DUR-line UCP 21 bringt zwei Receiver oder einen Twin-Tuner über eine einzige vorhandene Leitung. Der Umsetzer erzeugt zwei feste Userbänder auf 1210 und 1420 MHz, sodass beide Empfänger unabhängig voneinander alle Sender sehen. Damit erweitern Sie eine bestehende Sat-Ableitung, ohne ein neues Kabel zu verlegen.
Einsatz und Planung

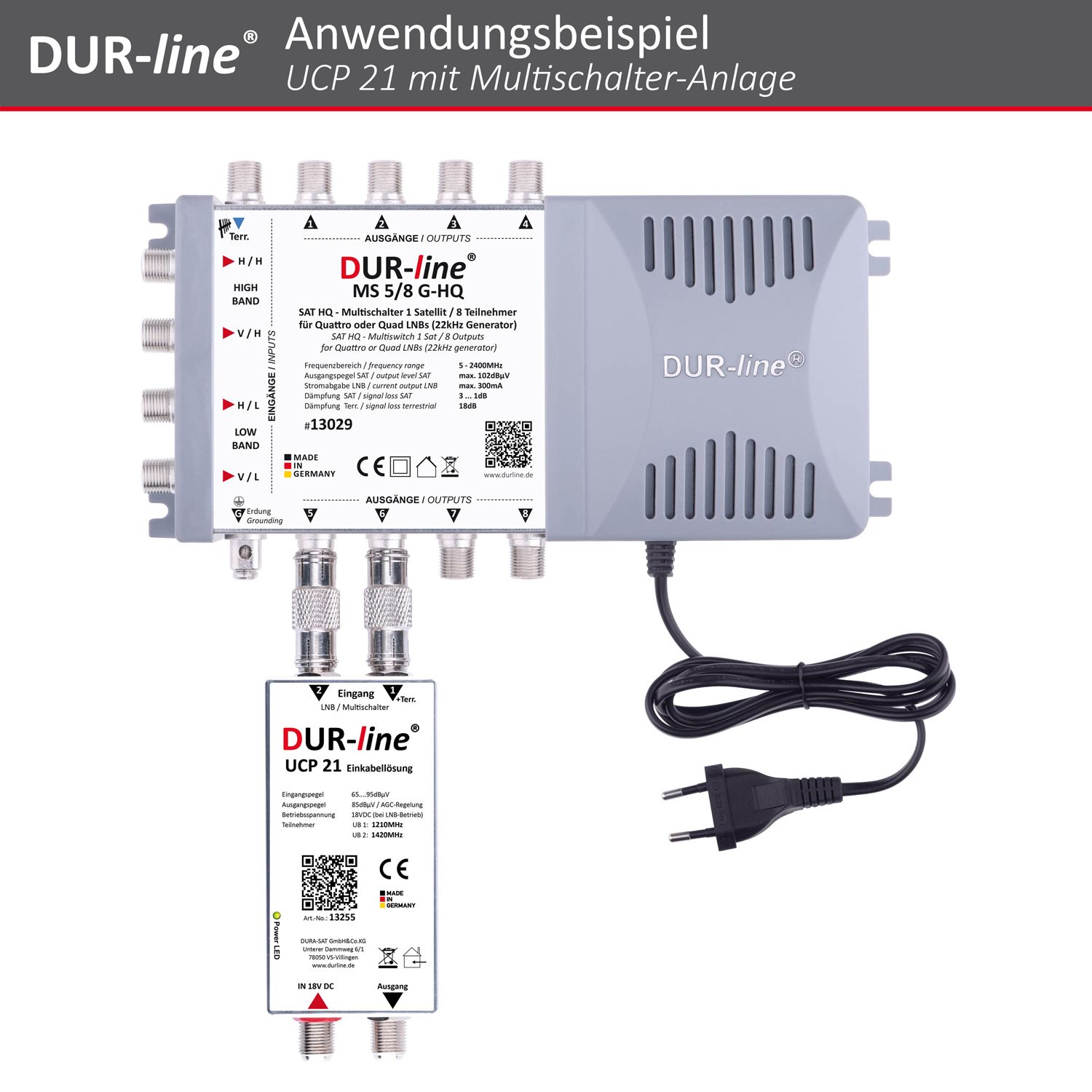

Am Multischalter braucht das Einzelgerät kein eigenes Netzteil, weil der Multischalter die Speisespannung liefert. Sitzt der Umsetzer direkt am LNB, wird ein Netzteil mit 18 V DC und mindestens 500 mA über die F-Buchse angeschlossen; dafür gibt es das UCP 21 Set mit beiliegendem Netzteil.

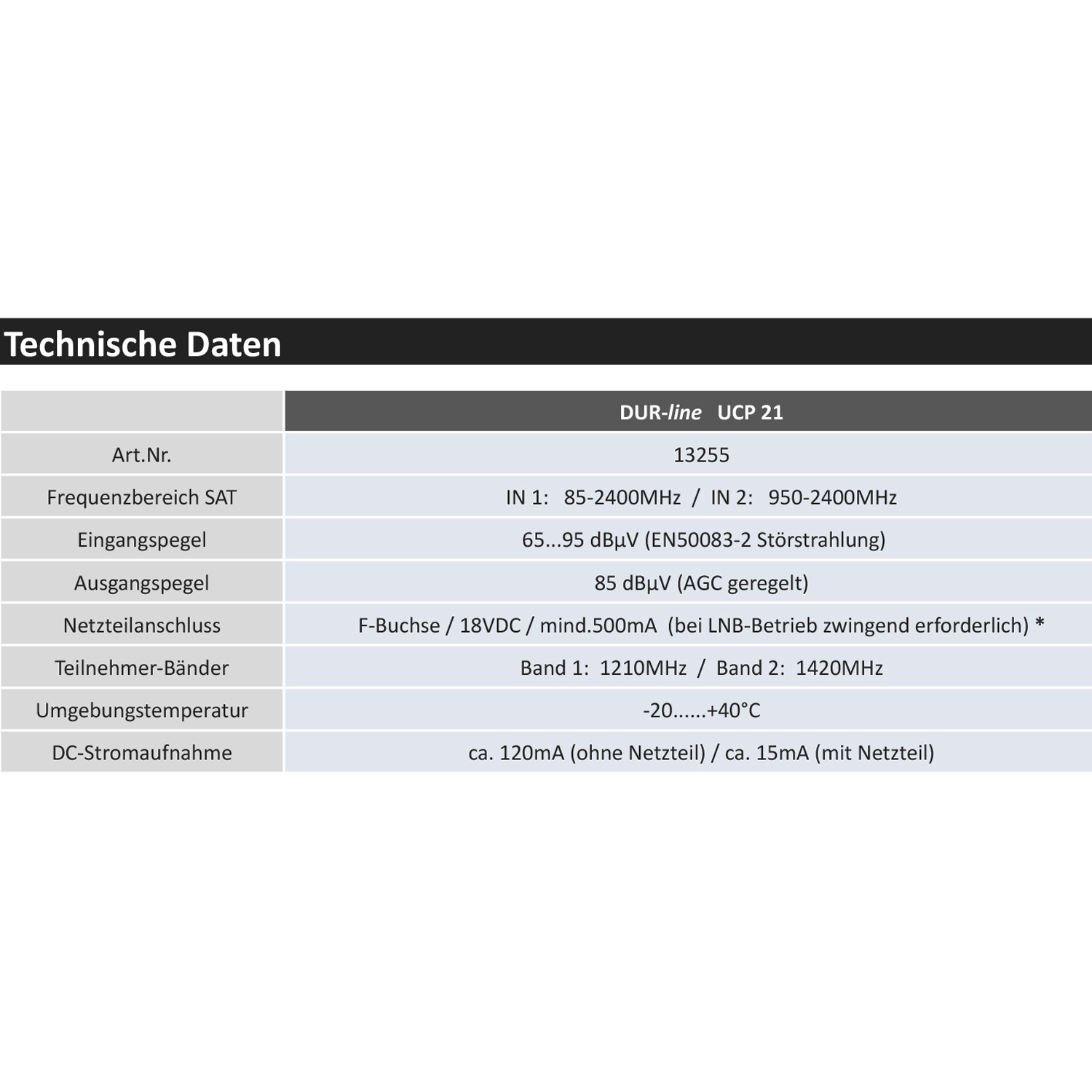

Technische Daten
| Typ | UCP 21 (Art. 13255) |
| Teilnehmer | 2 Receiver oder 1 Receiver mit Twin-Tuner |
| Userbänder | Band 1 = 1210 MHz, Band 2 = 1420 MHz |

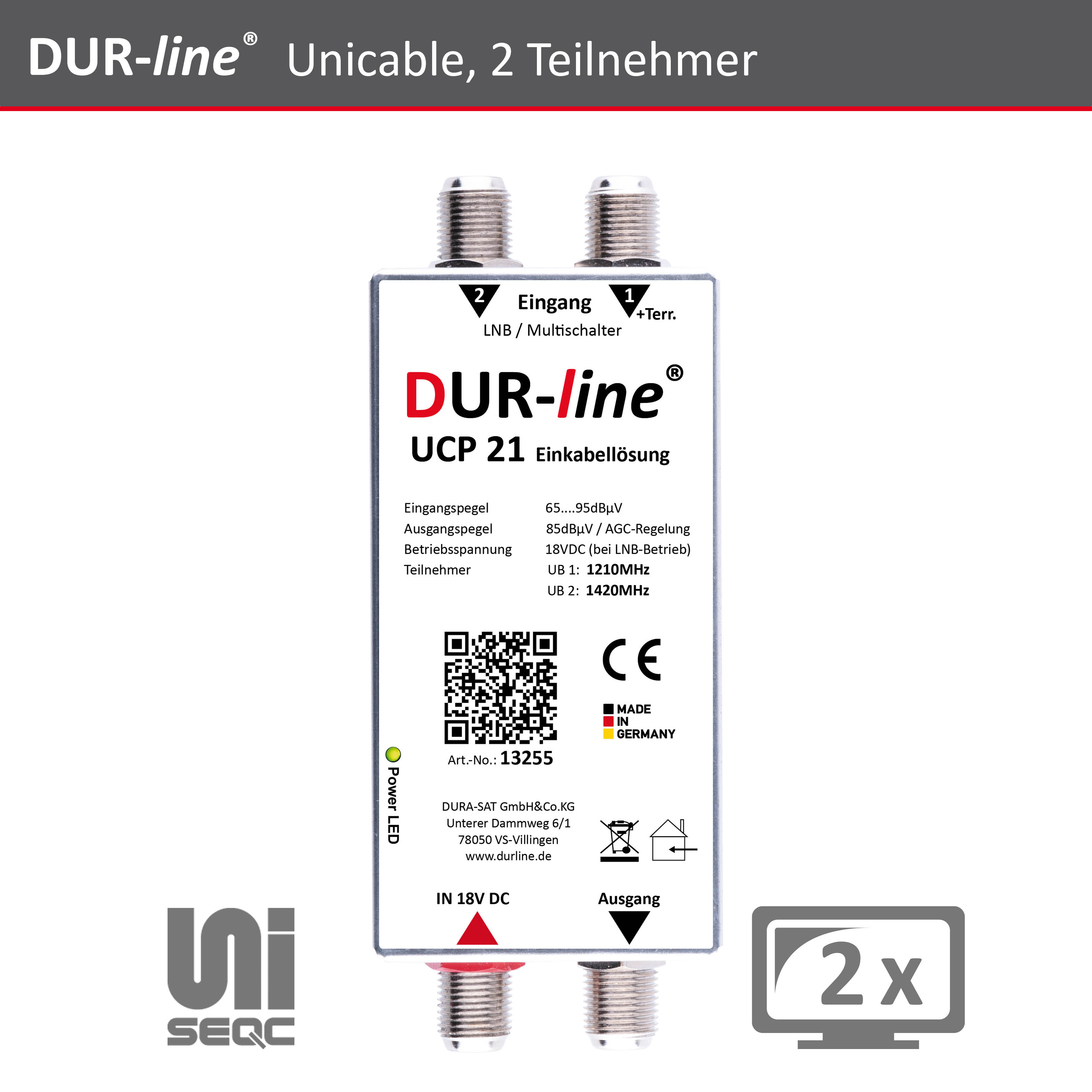

| Norm | Unicable/SCR nach EN 50494 |
| Satellitenpositionen | 1 oder 2, maximal 8 Sat-ZF-Ebenen |
| Anschluss | an zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB |
| Frequenzbereich | Eingang 1: 85–2400 MHz, Eingang 2: 950–2400 MHz |
| Eingangspegel | 65–95 dBµV (EN 50083-2) |
| Ausgangspegel | 85 dBµV, AGC-geregelt |
| Stromaufnahme | ca. 120 mA ohne Netzteil, ca. 15 mA mit Netzteil |
| Stromversorgung | Netzteilanschluss über F-Buchse, 18 V DC, min. 500 mA (nur bei Betrieb direkt am LNB) |
| Betriebstemperatur | −20 °C bis +40 °C |
| Lieferumfang | DUR-line UCP 21 und Gebrauchsanleitung |

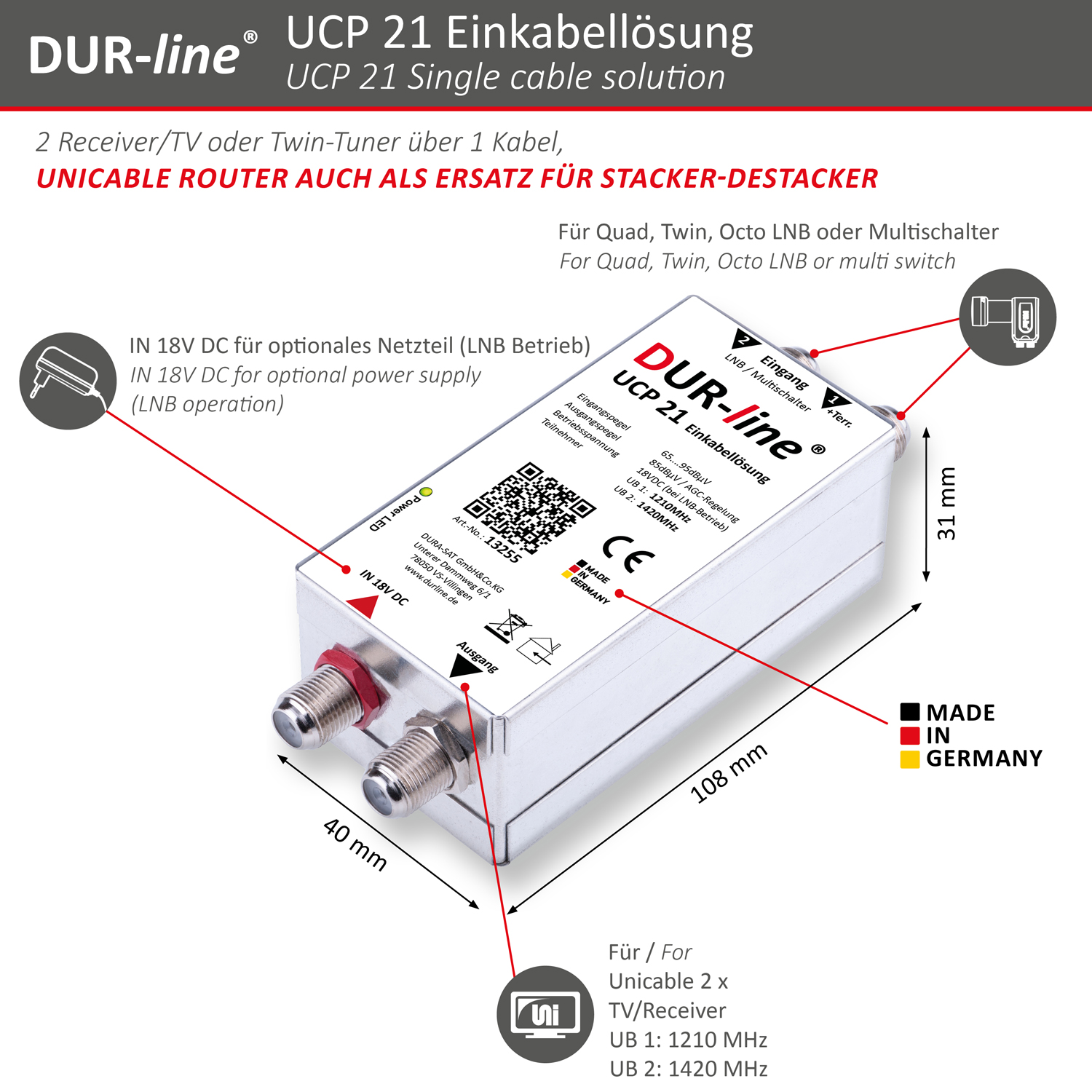

Anschluss und Versorgung

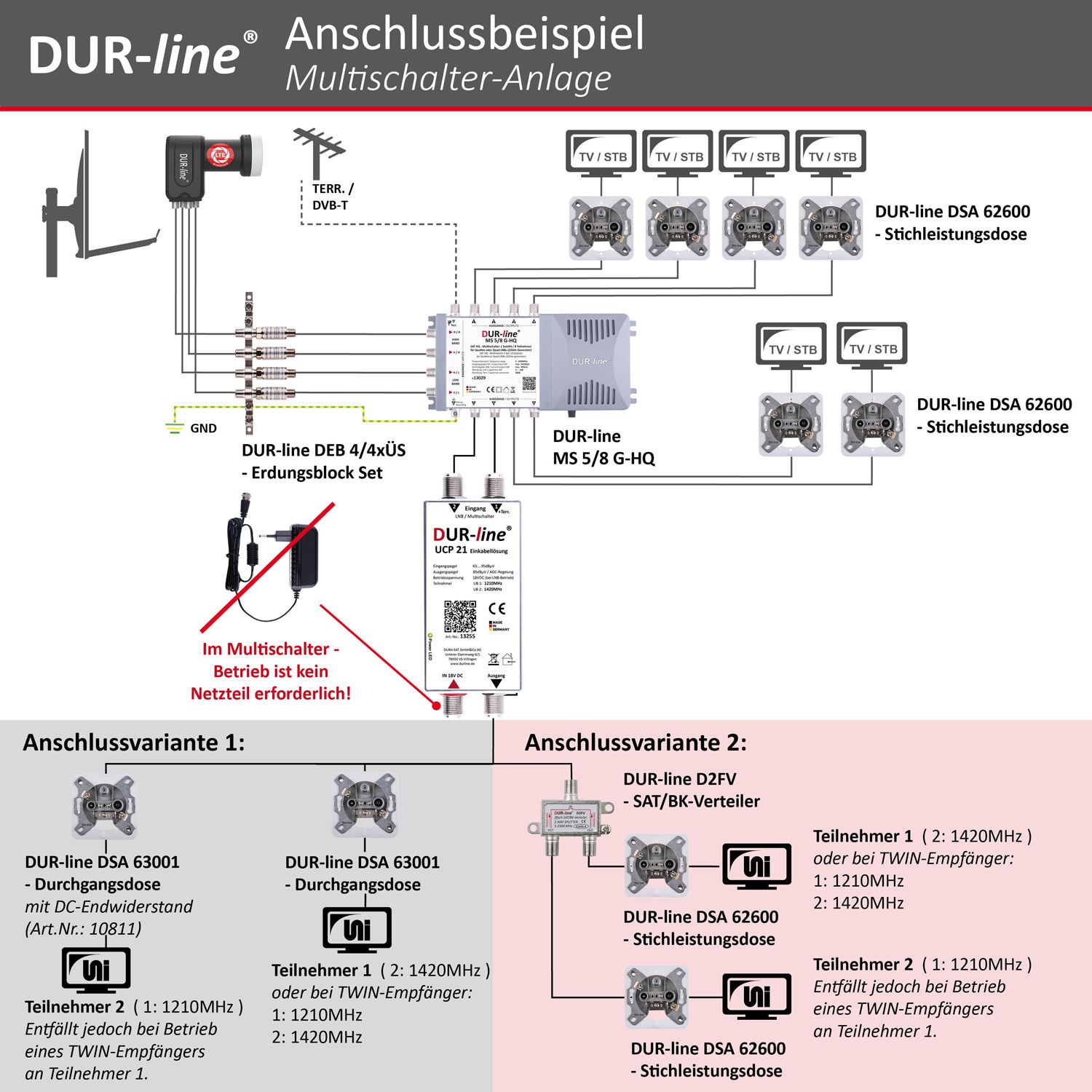

An zwei Multischalterausgänge oder an zwei Ausgänge eines Twin-, Quad- oder Octo-LNB. DVB-T2 und UKW lassen sich mit übertragen. Made in Germany: in Deutschland gefertigt, Support direkt vom Hersteller.
Weitere Einkabellösungen und Multischalter finden Sie in der Kategorie Multischalter & Kaskaden.
| Lieferumfang | Einzelgerät |
|---|---|
| Verteilprinzip | Unicable |
