DUR-line SF 2400 Pro - Satfinder
- Der bewährte Einstieg – 10.000-fach eingesetzt, inzwischen mit überarbeiteter Elektronik im neuen Gehäuse

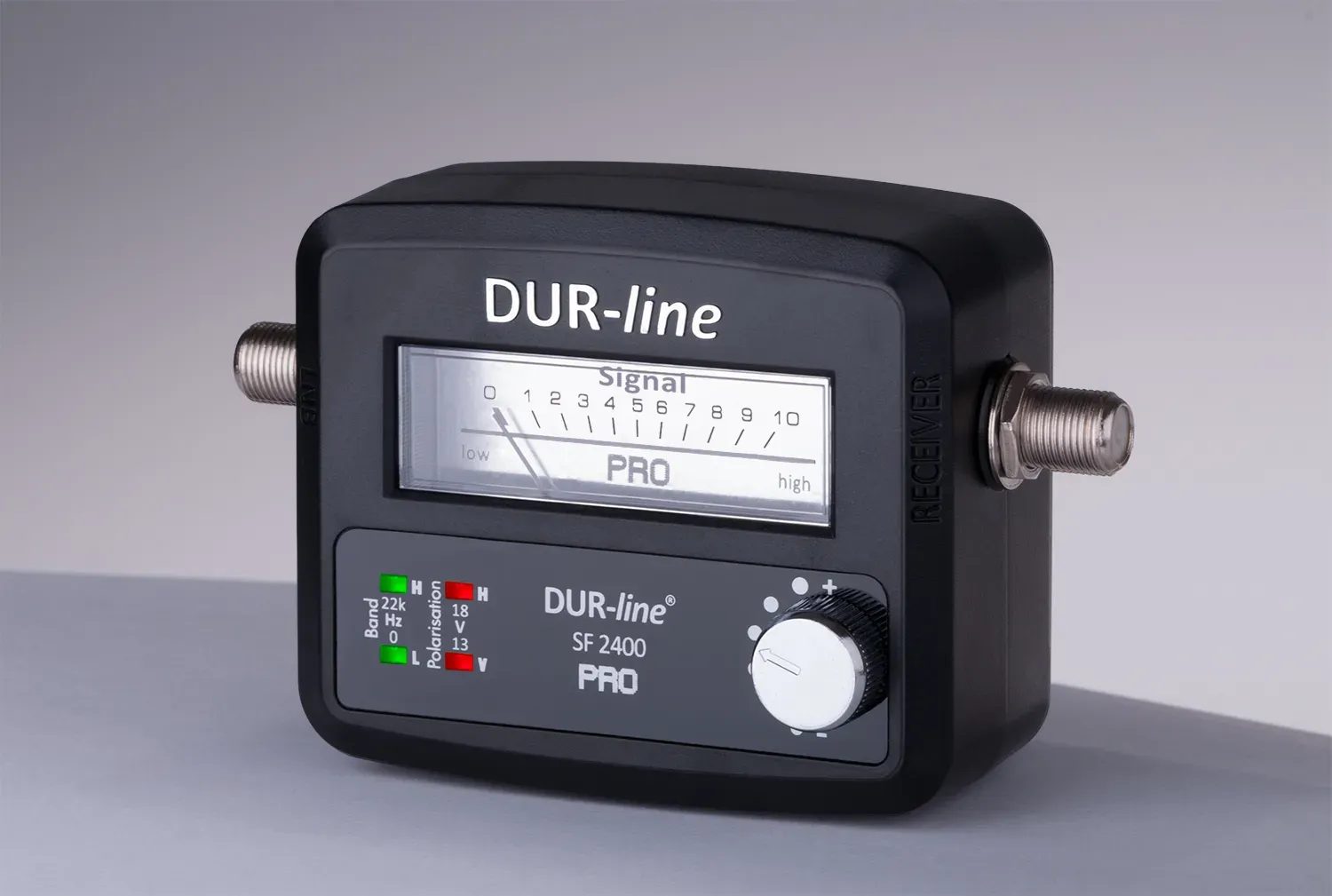

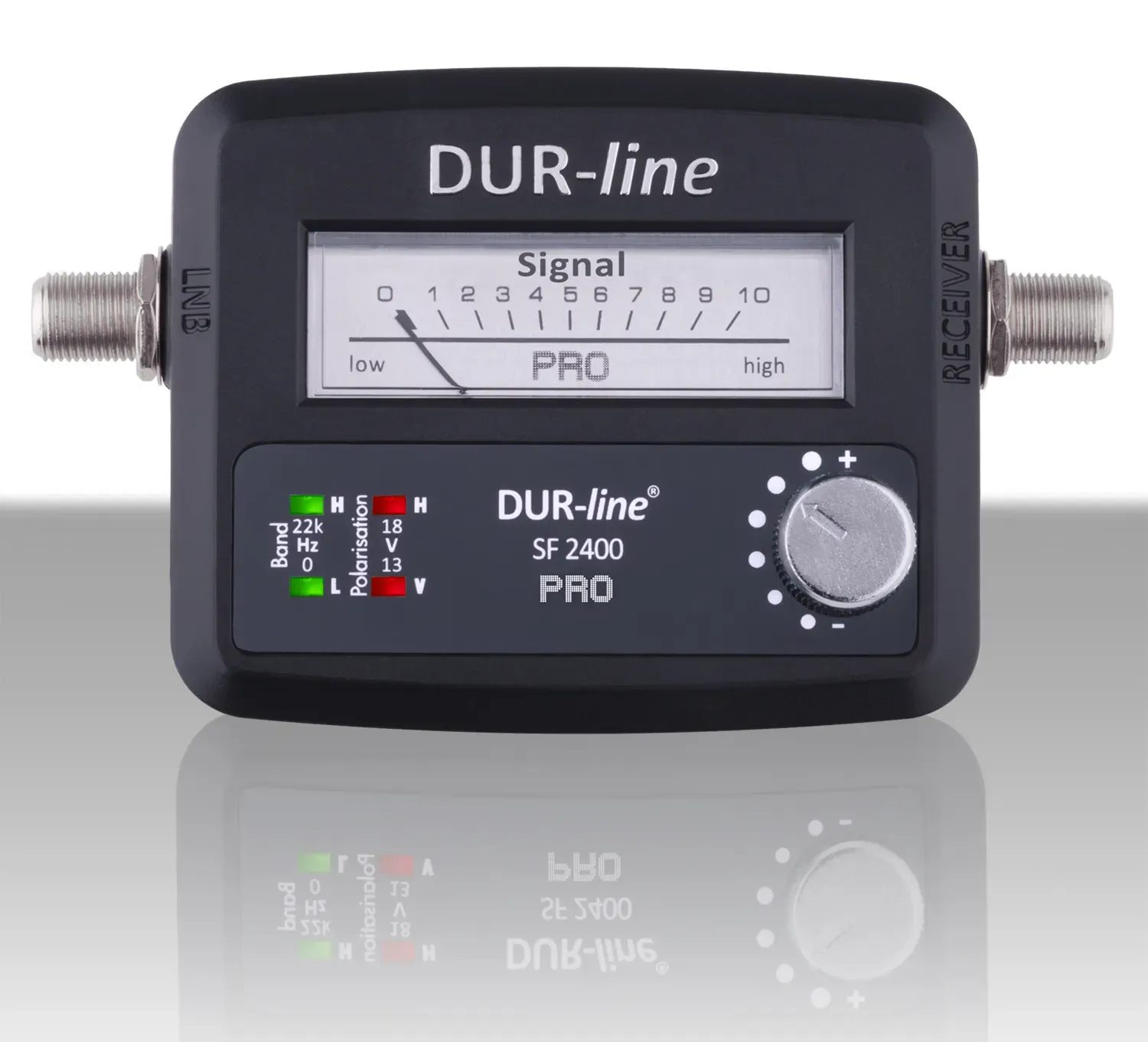

- Beleuchtete Zeigerskala – der Ausschlag folgt dem Signal in Echtzeit, auch in der Dämmerung gut ablesbar
- Vier Ebenen-LEDs – 13/18 V und 0/22 kHz, also welche Empfangsebene der Receiver gerade anfordert

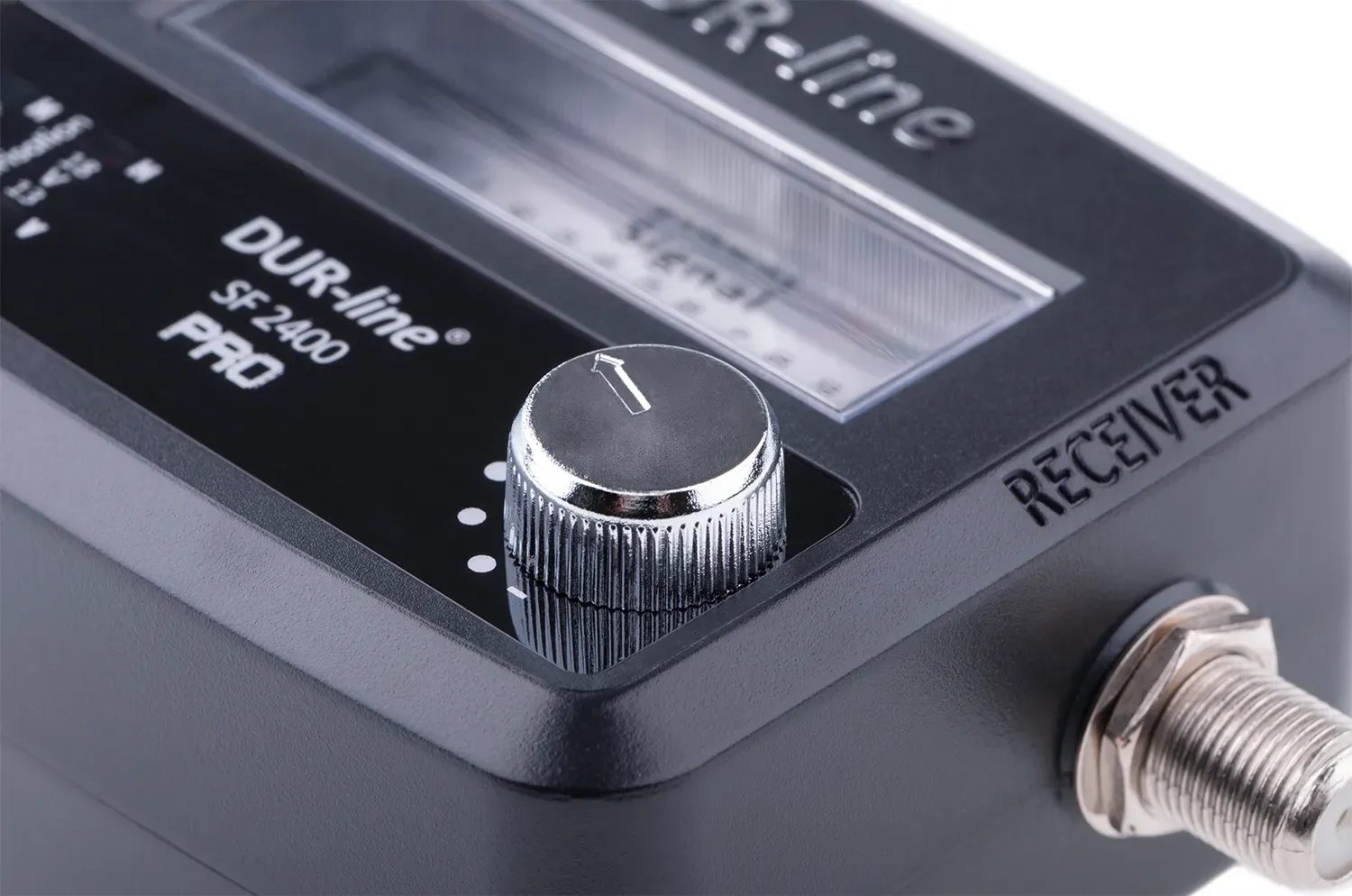

- Empfindlichkeit am Pegelsteller – passt die Anzeige an große Spiegel ebenso an wie an kleine Flachantennen
- Akustischer Messton – die Tonhöhe folgt dem Pegel, der Blick bleibt an der Schüssel
- 950 bis 2300 MHz – für digitale und analoge Anlagen, tauglich für UHD/4K, Full HD und Sky
- Ohne Batterie einsatzbereit – 15 V ± 3 V über das Koaxkabel, mit DC-Durchlass zum Receiver
- Direkt vom Hersteller – technische Fragen klären Sie direkt mit uns, gleiche Ausführung bei jeder Nachbestellung
Produktinformationen "DUR-line SF 2400 Pro - Satfinder"
Der DUR-line SF 2400 Pro ist der Satfinder für die einmalige Ausrichtung und den Einstieg: Er wird mit dem beiliegenden kurzen F-Kabel zwischen LNB und Receiver eingeschleift und zeigt den Pegel doppelt an, als Ausschlag auf der beleuchteten Zeigerskala und als Ton. Ihr Monteur steht an der Schüssel und hört, wann sie steht.
Einsatz und Planung
Vier LEDs zeigen, welche Empfangsebene der Receiver gerade anfordert. Eine Batterie braucht das Gerät nicht, den Strom liefert die LNB-Speisespannung über das Koaxkabel. Das Gerät ist 10.000-fach bewährt und arbeitet inzwischen mit überarbeiteter Elektronik im neuen Gehäuse.
Technische Daten
| Anzeige | Zeigerinstrument mit Hintergrundbeleuchtung, akustischer Signalgeber |
| Ebenenanzeige | 4 LEDs für 13/18 V und 0/22 kHz |
| Empfindlichkeit | stufenlos über den Pegelsteller |
| Frequenzbereich | 950–2300 MHz, digital und analog |
| Betriebsspannung | 15 V ± 3 V, DC-Durchlass zum Receiver |
| Signalarten | UHD/4K, Full HD und Sky |
| Anschlüsse | 2 × F-Buchse |
| Abmessungen | 105 × 65 × 45 mm |

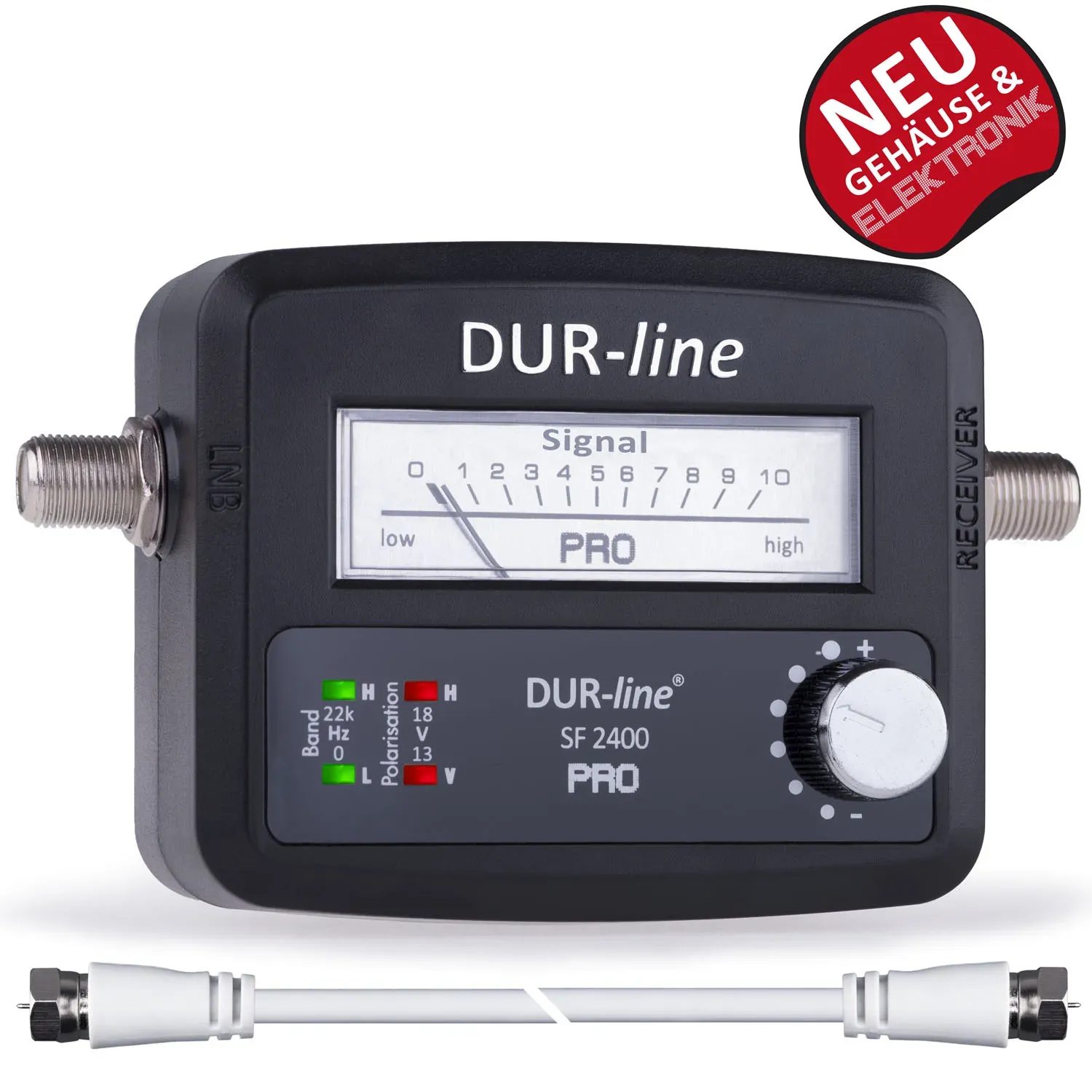

| Lieferumfang | Satfinder, F-Anschlusskabel 21 cm, deutsche Bedienungsanleitung |
Montage und Praxis
Azimut und Elevation zuerst grob einstellen, die kostenlose SatFinder.app nennt beide Winkel für den Standort. Dann langsam durchschwenken, bis der Zeiger sein Maximum erreicht. Geht der Zeiger an den Anschlag, nehmen Sie die Empfindlichkeit zurück, erst dann lassen sich die letzten Zehntelgrad auflösen.
Weiteres Werkzeug und Messtechnik für die Installation finden Sie in der Kategorie Werkzeug & Messtechnik.
| Abmessungen (L × B × H) | 122 × 85 × 44 mm |
|---|---|
| Gewicht | 140 g |
