DUR-line MSV 1313 HQ - Linienverstärker

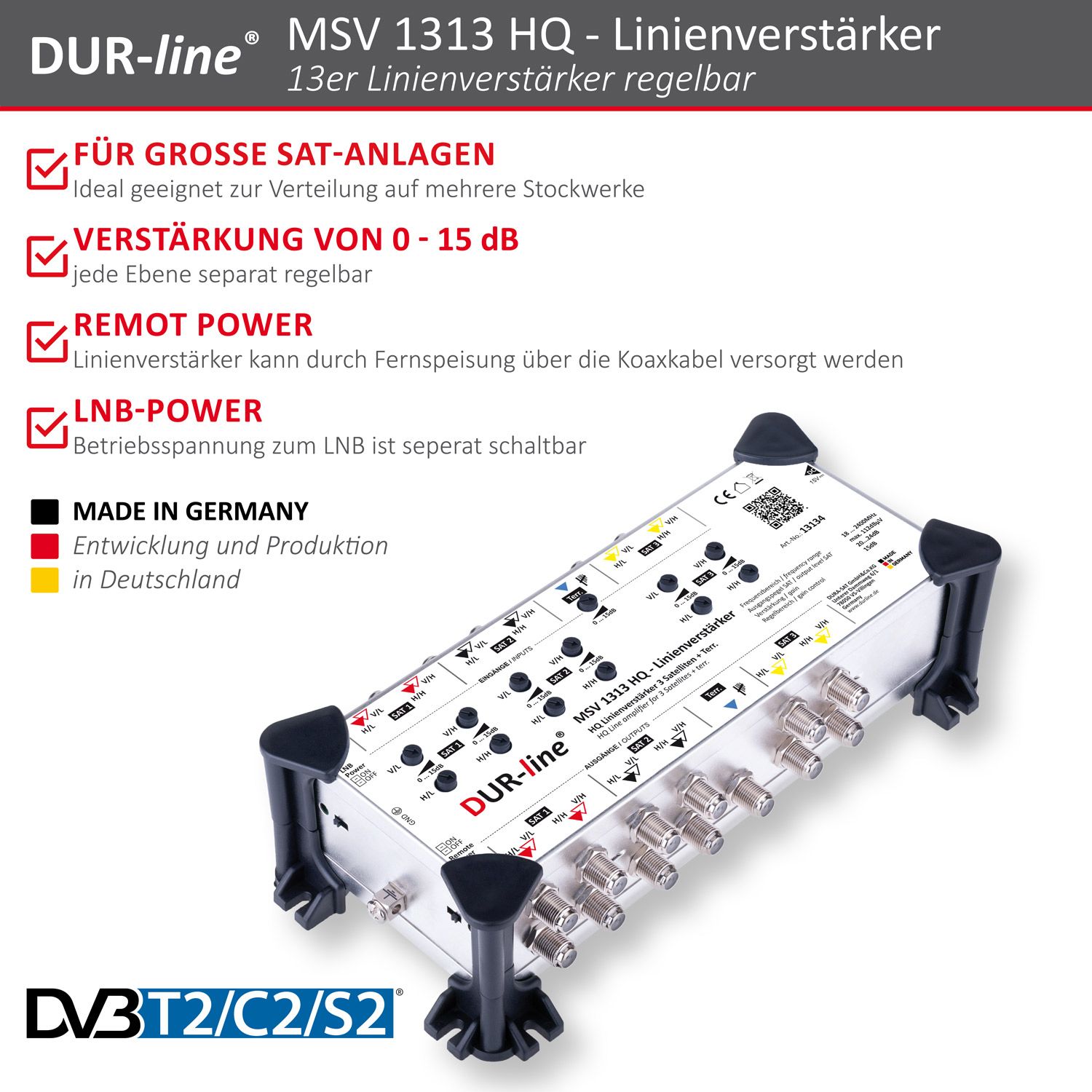

- Volle Reserve bis oben – 20 bis 24 dB Verstärkung Sat, damit die letzte Etage so viel Pegel hat wie die erste
- Passend zur 13er-Reihe – drei Satellitenpositionen: 12 Sat-Ebenen und Terrestrik in einem Gerät verstärkt
- Jede Ebene einzeln justierbar – 15 dB Regelbereich gleicht unterschiedlich lange Zuleitungen an
- Kabelverlust ausgeglichen – 4 dB Entzerrung, max. 116 dBµV Ausgangspegel Sat
- Versorgung frei wählbar – Schalter LNB Power und Remote Power: eigenes Netzteil oder Fernspeisung
- Kein Umbau der Anlage – wird in die Stammleitung eingeschleift, 237 × 110 × 63 mm, Netzteil NT 15-3300 F
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MSV 1313 HQ - Linienverstärker"

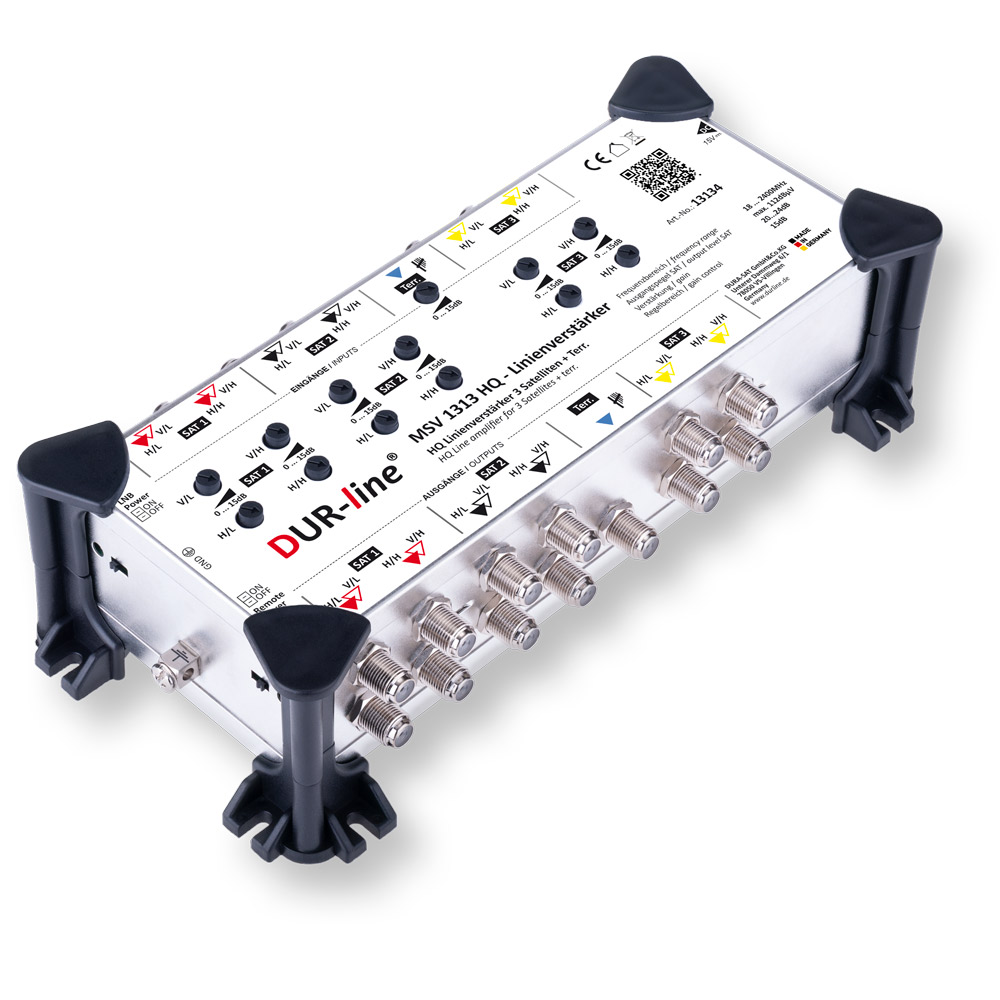

Den DUR-line MSV 1313 HQ setzen Sie ein, wenn in einem hohen Haus mehrere MSK-Kaskaden der 13er-Reihe hintereinander hängen und jede etwas Pegel abzweigt. Eingeschleift in die Stammleitung bringt er alle 12 Sat-Ebenen und die Terrestrik wieder nach oben, Sat um 20 bis 24 dB, und die oberen Wohnungen bekommen dauerhaft stabiles Bild (drei Satellitenpositionen).
Einstellung
Jede Ebene hat ihren eigenen Regler mit 15 dB Bereich, damit kommen auch unterschiedlich lange Zuleitungen gleich hoch an. Zusätzlich gleicht eine Entzerrung von 4 dB aus, dass hohe Frequenzen im Kabel stärker gedämpft werden.
Stromversorgung
Mit dem Schalter LNB Power geben Sie die Speisespannung zum LNB frei, wenn davor keine Kaskade mit eigener Versorgung sitzt. Remote Power entscheidet, ob der Verstärker über ein Netzteil an seiner DC-Buchse läuft oder von den nachfolgenden Bausteinen ferngespeist wird.
Technische Daten

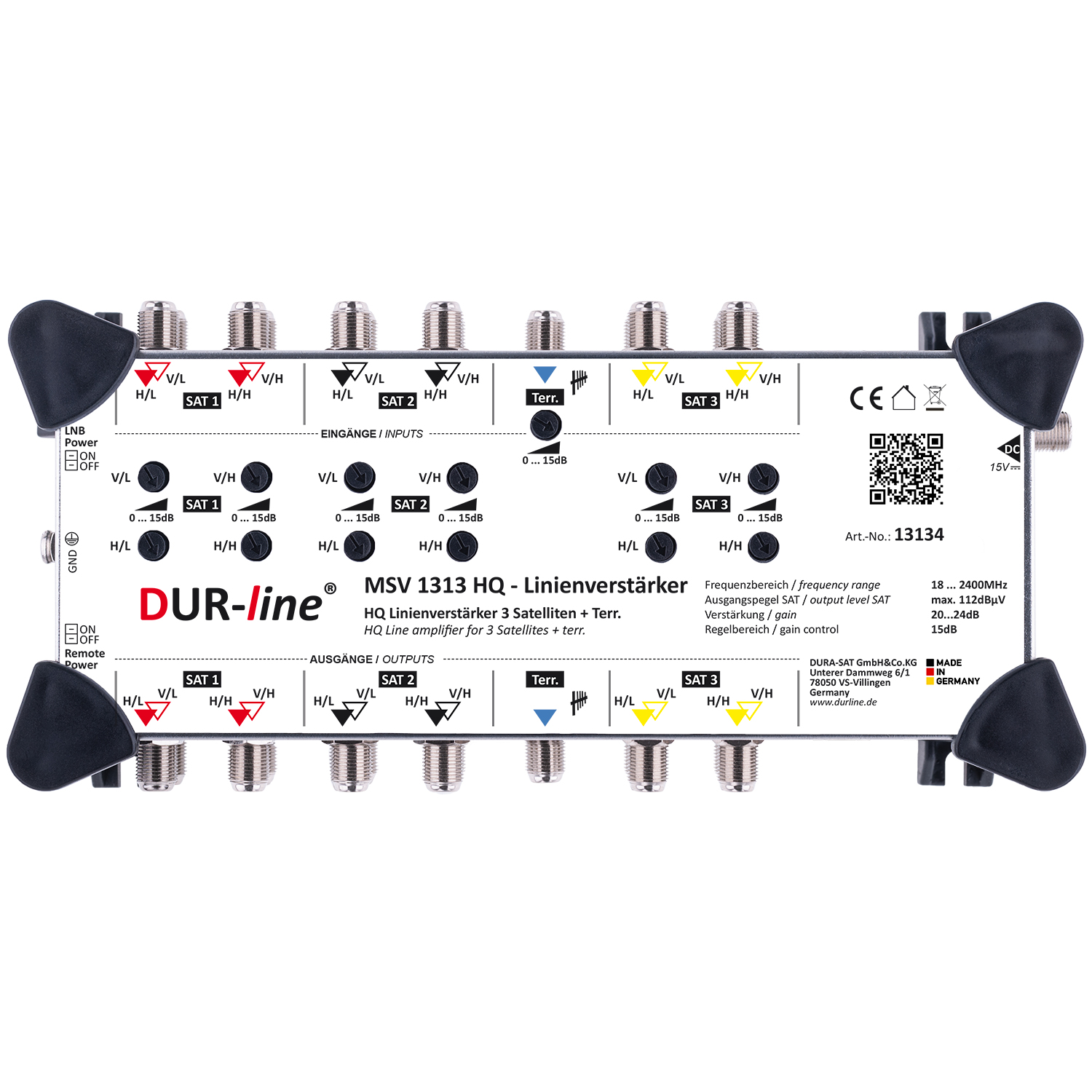

| Typ | MSV 1313 HQ (Art. 13134) |
| Satellitenpositionen | 3 |
| Eingänge | 12 × Sat und 1 × terrestrisch |
| Stammausgänge | 12 × Sat und 1 × terrestrisch |
| Verstärkung Sat | 20–24 dB |
| Verstärkung terrestrisch | 20 dB |
| Pegel-Regelbereich | 15 dB, je Ebene getrennt einstellbar |
| Entzerrung Sat | 4 dB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 18–862 MHz |
| Max. Eingangspegel | 92 dBµV Sat, 90 dBµV terrestrisch |
| Max. Ausgangspegel Sat | 116 dBµV (IMA3 60 dB) |
| Max. Ausgangspegel terrestrisch | 110 dBµV (IMA3 60 dB) |
| Entkopplung | typ. 30 dB |
| Rückflussdämpfung | typ. 10 dB |
| Betriebstemperatur | −20 °C bis +70 °C |

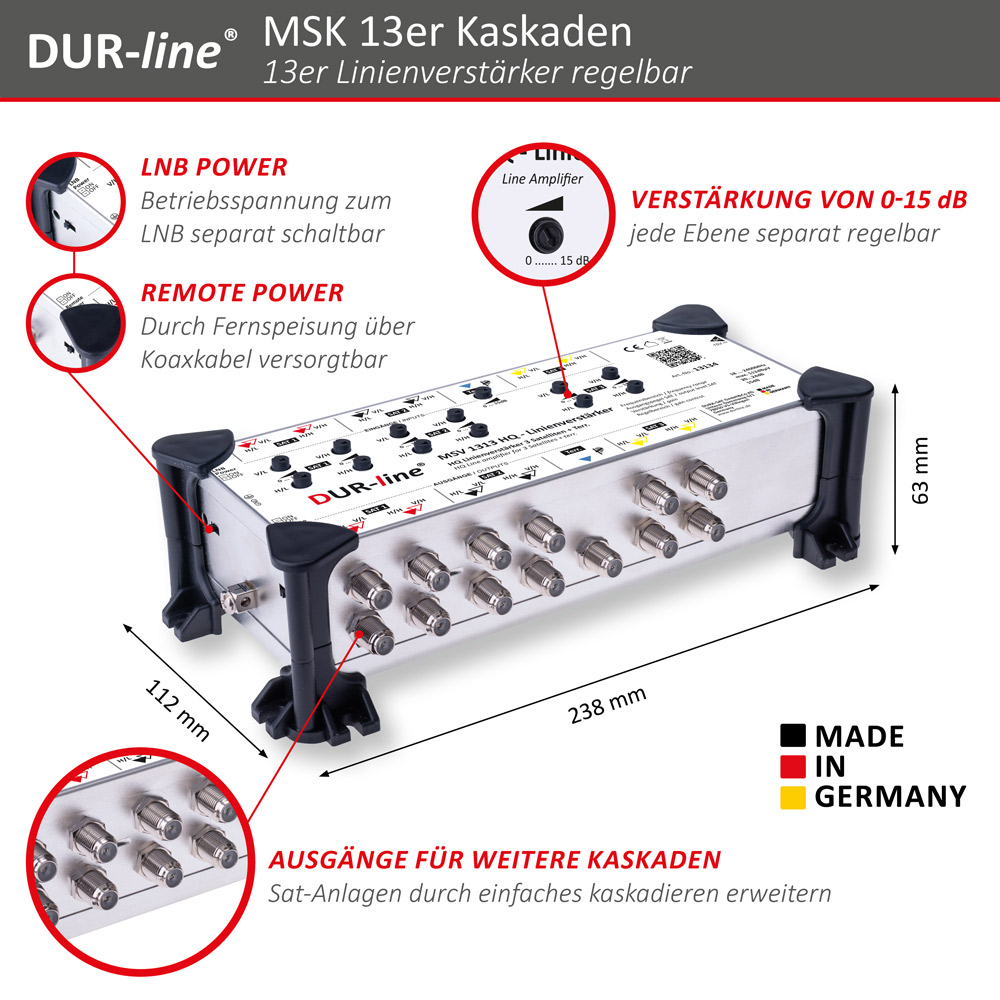

| Abmessungen (B × H × T) | 237 × 110 × 63 mm |
| Passendes Netzteil | DUR-line NT 15-3300 F (Art. 13143) |
Gefertigt in Deutschland, Support direkt vom Hersteller. Der MSV 1313 HQ gehört zur MSK-HQ-Kaskadenserie. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Verstärker & Signaltechnik.
| Satelliten | 3 |
|---|---|
| Verteilprinzip | Kaskadierbar |
