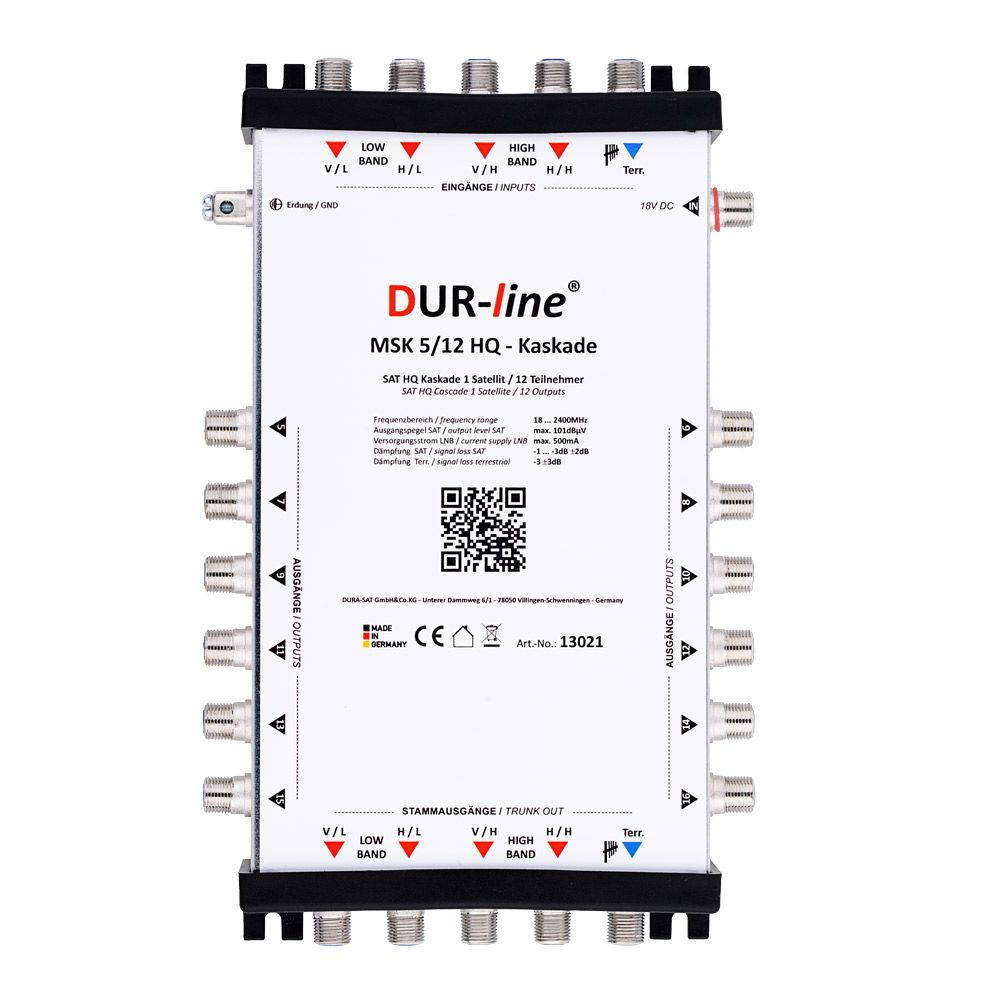

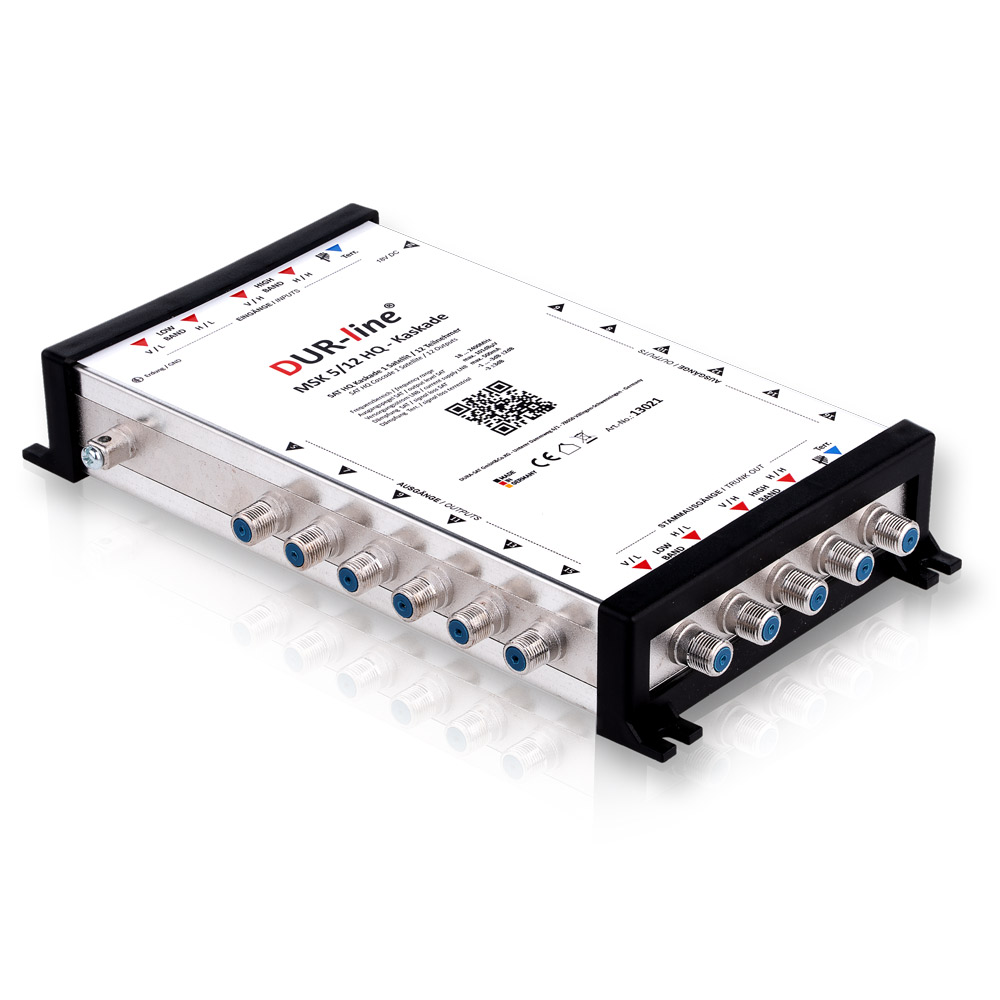

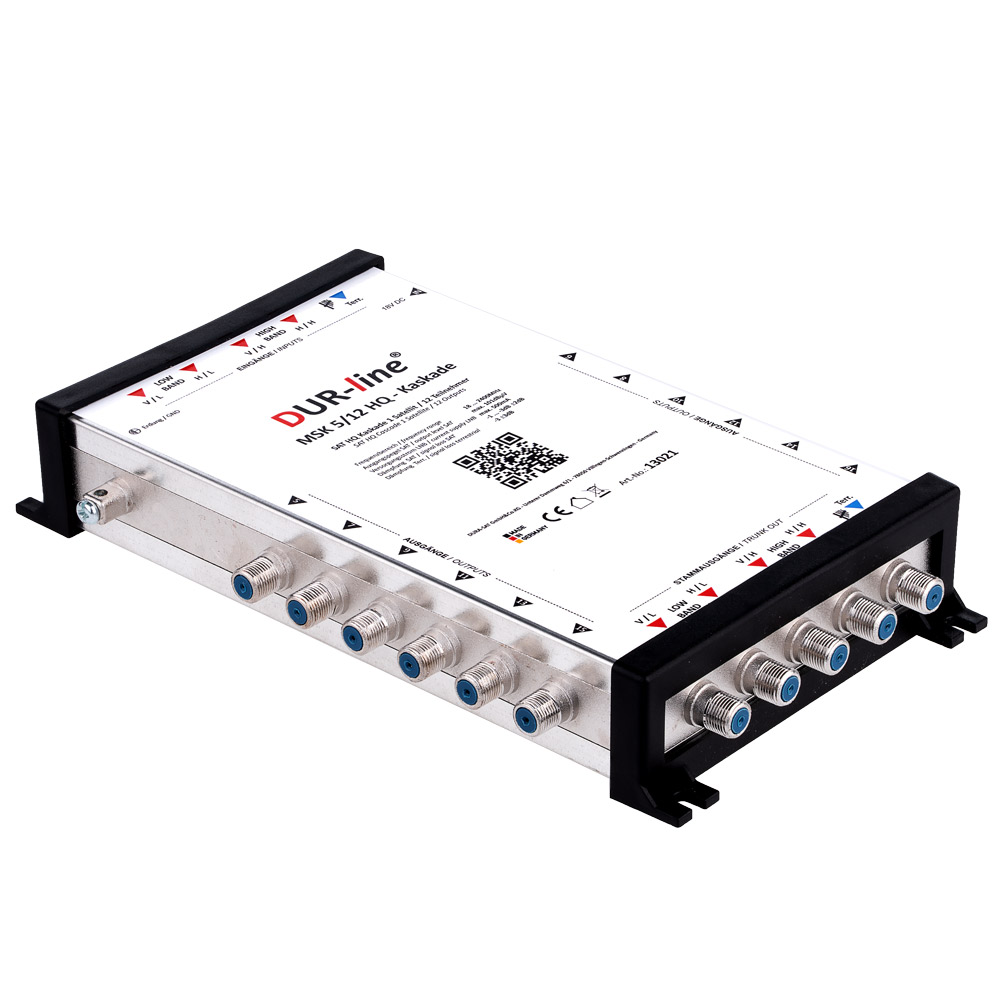

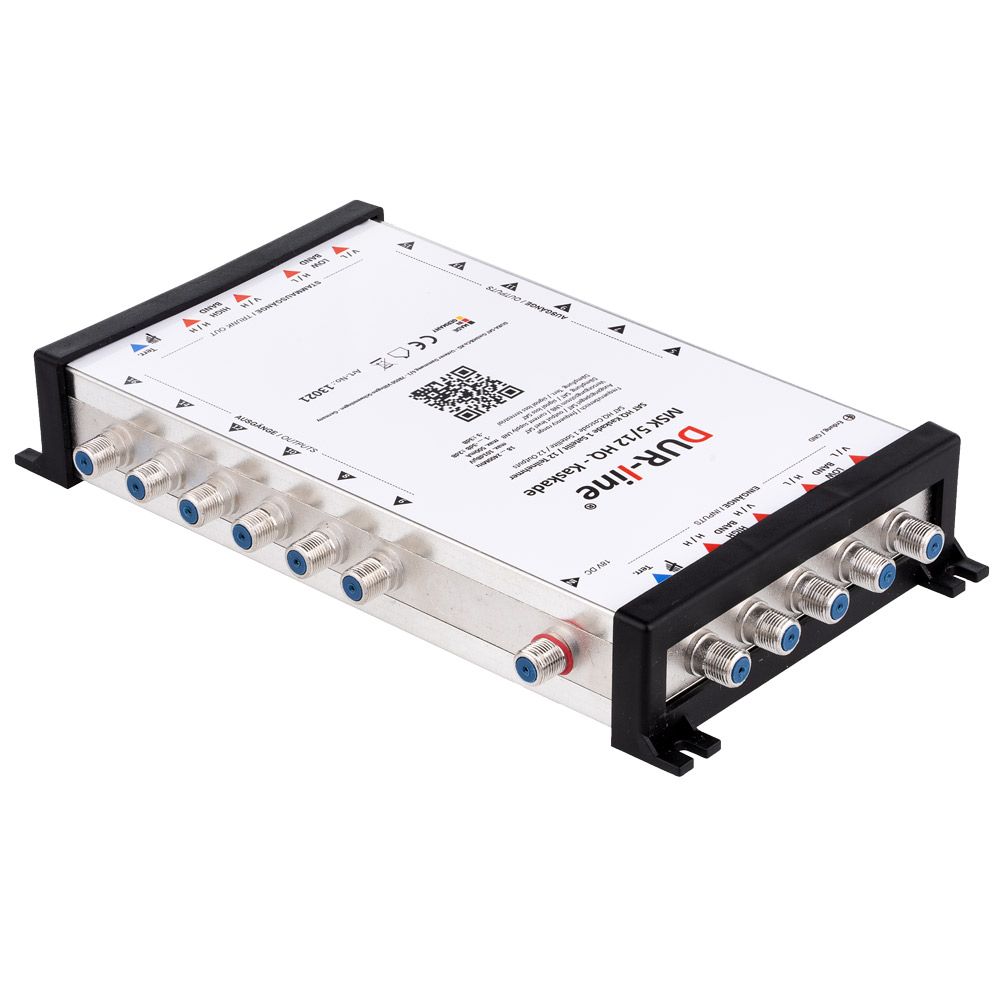

DUR-line MSK 5/12 HQ - Kaskade
- 12 Dosen pro Baustein – eine große Etage oder zwei kleine Geschosse
- Ein Satellit, ein Quattro-LNB – Astra 19,2° Ost mit vier Ebenen, geschaltet über 14/18 V und 0/22 kHz
- Nachrüsten ohne Umbau – Stammausgänge mit 4 × Sat und 1 × terrestrisch, der nächste Baustein hängt einfach dahinter
- Einzeln als Multischalter – mit Netzteil auch ohne weitere Bausteine voll einsatzfähig
- Ein Netzteil je Reihe – ein NT 18-1200 F versorgt die ganze Kette, alternativ Fernspeisung über die Sat-Linien
- Pegel für lange Leitungen – max. 101 dBµV Ausgangspegel, typ. 30 dB Entkopplung
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MSK 5/12 HQ - Kaskade"
Mit der DUR-line MSK 5/12 HQ erschließen Sie eine große Etage oder zwei kleine Geschosse und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt einen Satelliten, typischerweise Astra 19,2° Ost, über ein Quattro-LNB, auf 12 unabhängige Teilnehmerausgänge, jeder Receiver wählt seine Ebene selbst.
Erweiterung der Anlage
Über die Stammausgänge laufen alle 4 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 5er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter.
Technische Daten
| Typ | MSK 5/12 HQ (Art. 13021) |
| Satellitenpositionen | 1 |
| Eingänge | 4 × Sat und 1 × terrestrisch |
| Stammausgänge | 4 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 12 |
| Geeignete LNB | 1 × Quattro-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 18–862 MHz |
| Schaltkriterien | 14/18 V, 0/22 kHz |
| Entkopplung Sat, terrestrisch, H/V | typ. 30 dB |
| Rückflussdämpfung | typ. 10 dB |
| Max. Eingangspegel Sat | 95 dBµV |
| Max. Ausgangspegel Sat | 101 dBµV (IMD3 35 dB) |
| LNB-Versorgungsstrom | max. 500 mA |
| Stromaufnahme über Receiver | max. 35 mA |
| Betriebstemperatur | −20 °C bis +70 °C |
| Passendes Netzteil | DUR-line NT 18-1200 F (Art. 10727), nicht im Lieferumfang |
Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 18-1200 F und MSV-Linienverstärker der 5er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 12 |
| Verteilprinzip | Direktanschluss (Legacy), Kaskadierbar |
