DUR-line DLBS 505 - Überspannungsschutz
- Quattro plus Terrestrik geschützt – fünf Wege in einem Bauteil, passend zur typischen Multischalter-Einspeisung
- Stoßströme bis 8 kA – jeder Weg mit eigenem Modul, Ansprechen ab etwa 50 V nach Prüfkurve 8/20 µs
- Pegelrechnung bleibt einfach – 0,5 dB Durchgangsdämpfung, gleichmäßig von 5 bis 2500 MHz
- LNB und Multischalter bleiben versorgt – DC-Durchlass 30 V / 0,5 A, auch in Unicable-Anlagen
- Störsicheres Metallgehäuse – komplett verlötet, Schirmung über 100 dB, Rückflussdämpfung größer 20 dB
- Weniger Montagepunkte – eine Position und ein Erdungsweg statt fünf verteilter Einzelschutzelemente
- Direkt vom Hersteller – Fragen zum Schutzkonzept und zur Erdung klären Sie direkt mit uns, ohne Zwischenhändler
Produktinformationen "DUR-line DLBS 505 - Überspannungsschutz "

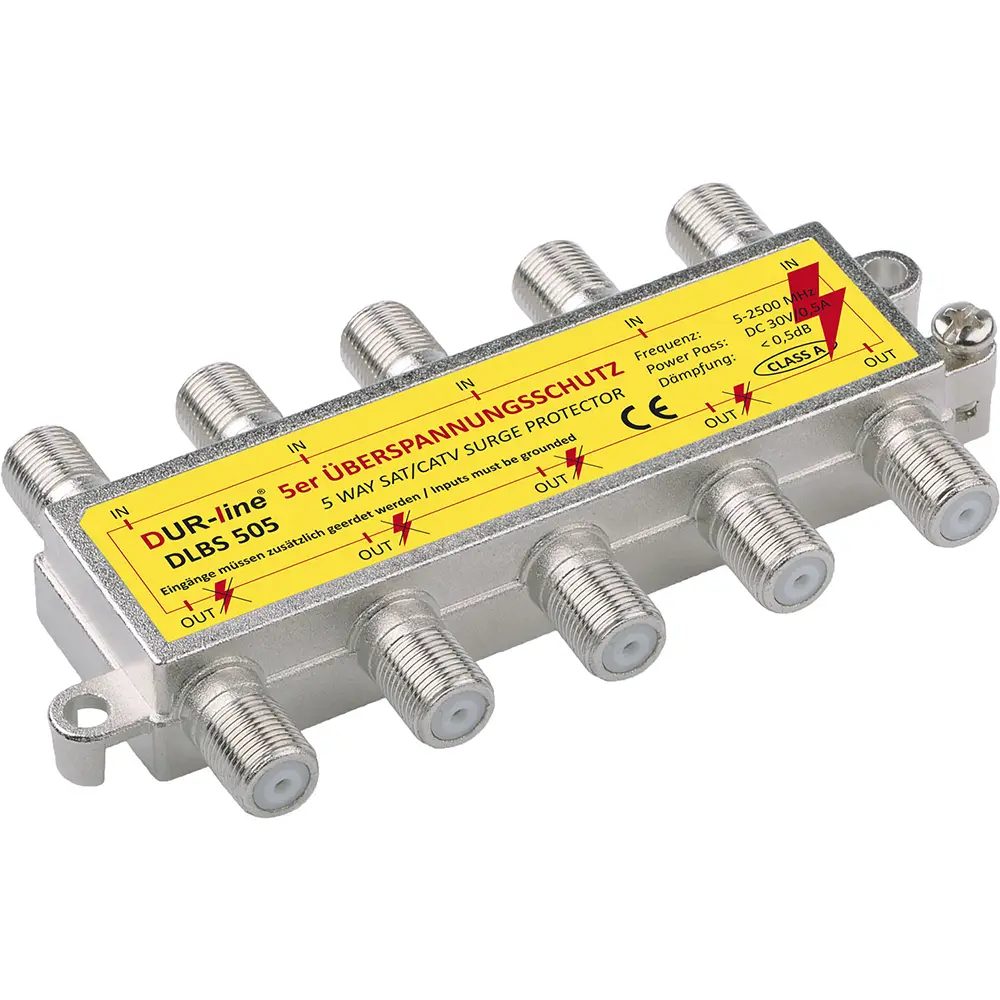

Der DUR-line DLBS 505 schützt fünf Leitungen auf einmal, die typische Zahl an einem Multischalter mit Quattro-LNB und terrestrischem Eingang. Statt fünf Einzelelemente zu verschrauben, setzen Sie ein vollverlötetes Metallgehäuse in die Anlage, das Stoßströme bis 8 kA ableitet und dabei nur 0,5 dB Pegel kostet.
So arbeitet der Schutz
Steigt die Spannung auf einer Leitung über etwa 50 Volt, leitet das Schutzmodul des betroffenen Wegs den Stoßstrom ab, bis 8000 Ampere nach der Prüfkurve 8/20 µs. Die 0,5 dB Durchgangsdämpfung fallen über den gesamten Frequenzbereich gleichmäßig an.
Technische Daten
| Typ | DLBS 505, 5-fach Überspannungsschutz |
| Geschützte Wege | 5 |
| Ableitstoßstrom | 8 kA (8/20 µs) |
| Ansprechspannung | ab etwa 50 V |
| Durchgangsdämpfung | 0,5 dB über den gesamten Bereich |
| Frequenzbereich | 5–2500 MHz |
| Anschlüsse | F-Buchsen auf beiden Seiten |
| DC-Durchlass | 30 V / 0,5 A für die Fernspeisung |
| Impedanz | 75 Ohm |
| Schirmungsmaß | über 100 dB |
| Rückflussdämpfung | größer 20 dB |
| Gehäuse | massives Metall, komplett verlötet |
| Signale | Sat (DVB-S/S2), Kabelfernsehen, DVB-T/T2, Unicable |
Erdung und Potentialausgleich
Die Eingänge des DLBS 505 werden zusätzlich geerdet, erst mit angebundenem Potentialausgleich entfaltet der Schutz seine volle Wirkung. Der Erdungsblock DEB 5 mit Klemmen bis 10 mm² nimmt genau die fünf Leitungen auf, die hier zusammenkommen.
Erdungsblöcke, F-Stecker und Kabel für die komplette Installation finden Sie in derselben Kategorie.
Den Erdungsblock DEB 5 und weitere Schutzbauteile finden Sie in der Kategorie Erdung & Blitzschutz.
| Abmessungen (L × B × H) | 115 × 60 × 15 mm |
|---|---|
| Gewicht | 100 g |
