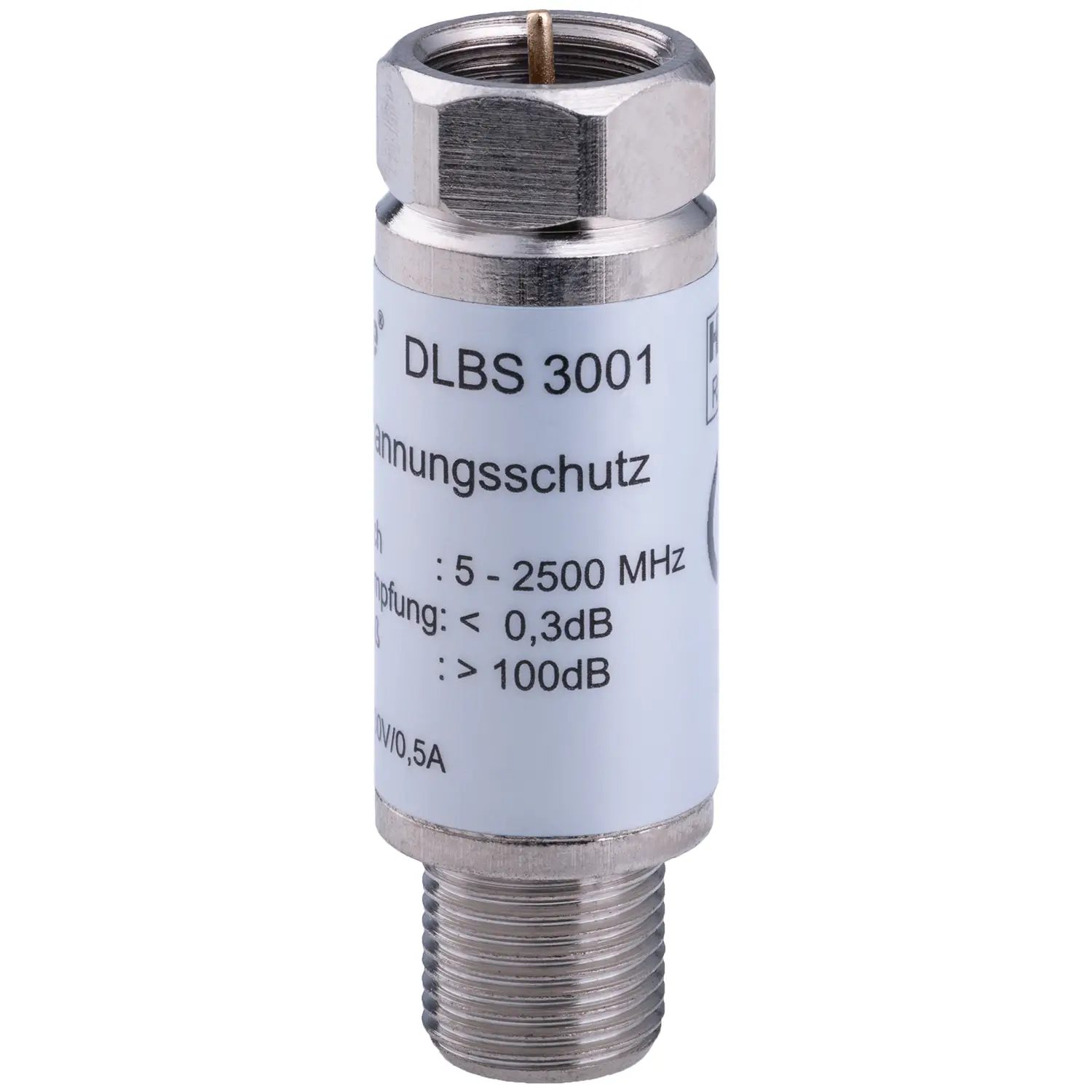

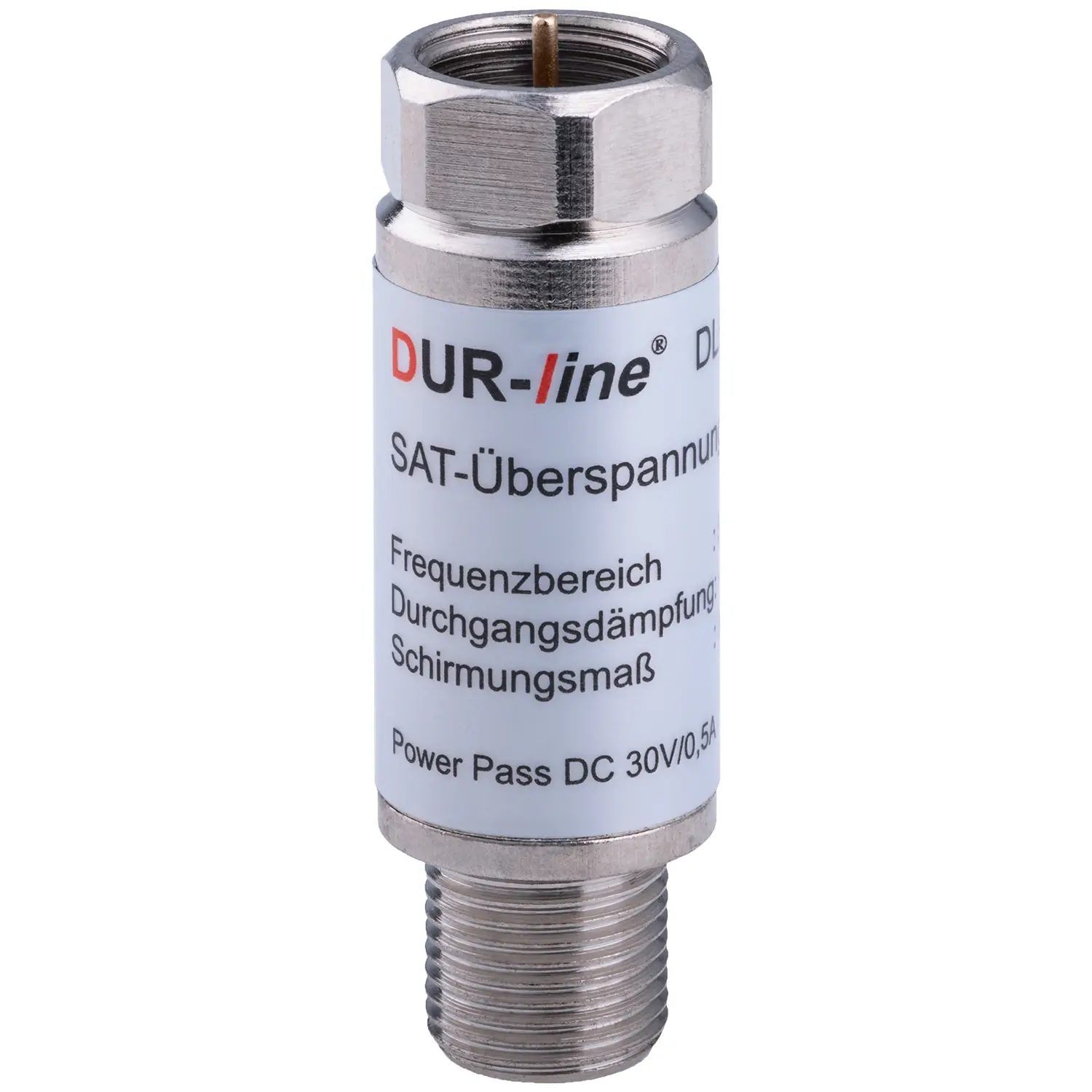

DUR-line DLBS 3001 - Überspannungsschutz
- Leitet bis 8000 Ampere ab – der Gasableiter schließt Stoßströme (8/20 µs) kurz, bevor sie Receiver, LNB oder Multischalter erreichen
- Kostet nur 0,3 dB – der Schutz bleibt dauerhaft in der Leitung, die Pegelplanung der Anlage ändert sich kaum
- Schützt jedes Mal neu – nach der Überspannung schaltet der Ableiter selbst zurück und die Leitung arbeitet normal weiter
- 5 bis 2500 MHz mit DC-Durchlass – Sat, Kabel und Terrestrik laufen weiter, die Fernspeisung des LNB ebenso
- 100 dB Schirmung, Metallgehäuse – massives Gehäuse, Rückflussdämpfung größer 20 dB, Dichtring für die Montage im Freien
- Direkt an jeden Eingang – 40 mm lang, Ø 14 mm, F-Stecker auf F-Buchse, am Multischalter oder LNB-Ausgang verschraubt
- Direkt vom Hersteller – Fragen zu Erdung und Schutzkonzept klären Sie direkt mit uns, ohne Zwischenhändler
Produktinformationen "DUR-line DLBS 3001 - Überspannungsschutz"
Der DUR-line DLBS 3001 hält Spannungsspitzen, wie sie bei Gewittern in der Nähe über die Antennenleitung eingekoppelt werden, von Receiver, LNB, Multischalter und Fernseher fern. Er wird zwischen Leitung und Gerät geschraubt, leitet Stoßströme bis 8 kA ab und kostet dafür nur 0,3 dB Pegel. Damit schützen Sie die Anlage Ihres Kunden mit einem Bauteil, das im Betrieb nicht auffällt.
So arbeitet der Schutz
Im Inneren sitzt ein Gasableiter. Steigt die Spannung zwischen Innenleiter und Schirm über etwa 50 Volt, zündet die Gasstrecke und führt den Stoßstrom an den Geräten vorbei. Danach öffnet der Ableiter wieder, der Schutz verbraucht sich nicht beim einzelnen Ansprechen.
Der richtige Einbauort

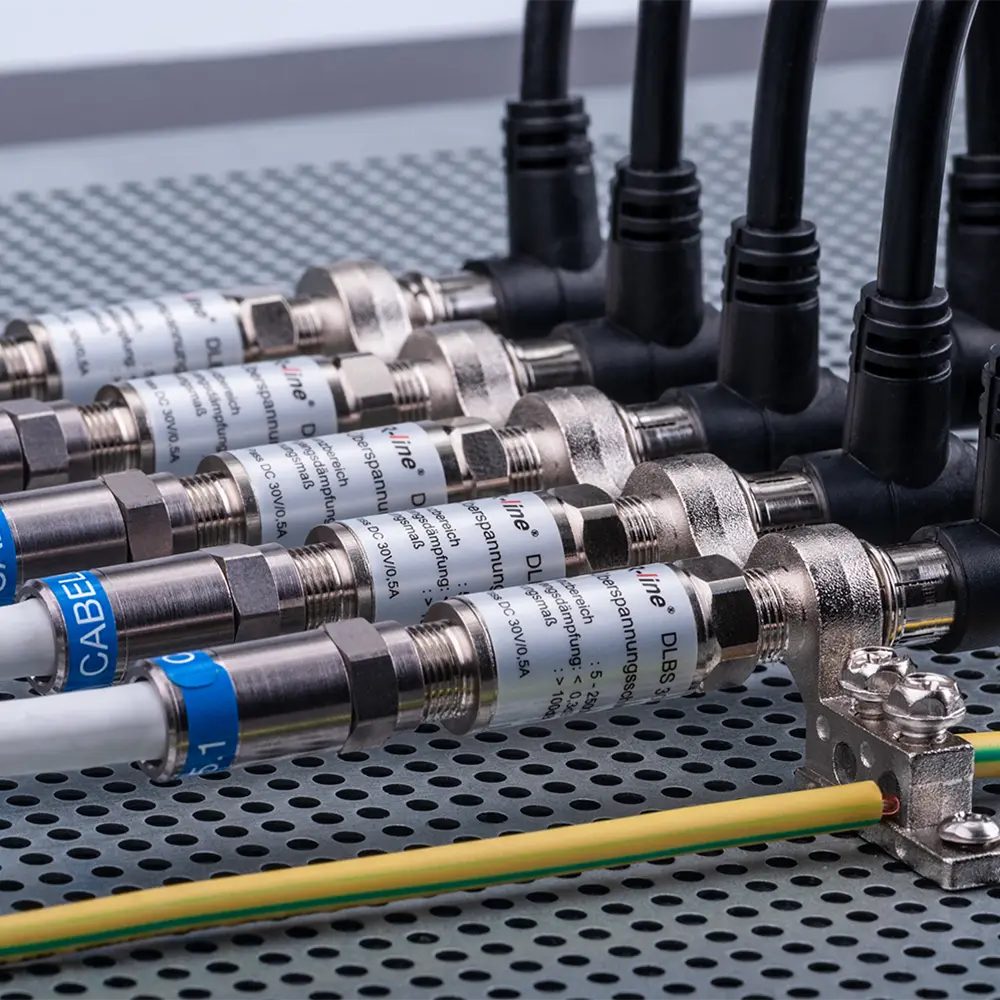

Am wirksamsten sitzt der DLBS 3001 direkt an jedem Eingang des Multischalters oder unmittelbar am LNB-Ausgang. Jede Leitung bekommt ihren eigenen Schutz; der Dichtring am F-Stecker erlaubt die Montage im Freien.
Technische Daten
| Typ | DLBS 3001, Überspannungsschutz für Koaxialleitungen |
| Ableitstoßstrom | 8 kA (8/20 µs) |
| Ansprechspannung | ab etwa 50 V zwischen Innenleiter und Schirm |
| Durchgangsdämpfung | 0,3 dB |
| Frequenzbereich | 5–2500 MHz |
| Anschlüsse | F-Stecker und F-Buchse mit Dichtring |
| Speisung | DC-Durchlass für die Fernspeisung |
| Impedanz | 75 Ohm |
| Schirmungsmaß | 100 dB |
| Rückflussdämpfung | größer 20 dB |
| Gehäuse | massives Metall, für den Außeneinsatz |
| Abmessungen | Länge 40 mm, Ø 14 mm |
Der Überspannungsschutz ergänzt den Potentialausgleich: Der Erdungsblock legt die Kabelschirme auf die Schiene, der DLBS 3001 fängt die Spitze auf dem Innenleiter ab. Passende Erdungsblöcke führen wir in derselben Kategorie.
Erdungsblöcke und weitere Schutzbauteile finden Sie in der Kategorie Erdung & Blitzschutz.
| Abmessungen (L × B × H) | 40 × 10 × 10 mm |
|---|---|
| Gewicht | 15 g |
