DUR-line D3FV - SAT/BK-Verteiler
- Drei Räume an einer Zuleitung – versorgt Wohnzimmer, Schlafzimmer und Küche, ohne drei einzelne Leitungen zu ziehen
- Kein Abschluss für einen freien Weg – 7,5 dB und genau drei Ausgänge – spart 1,6 dB gegenüber einem halb belegten Vierfach

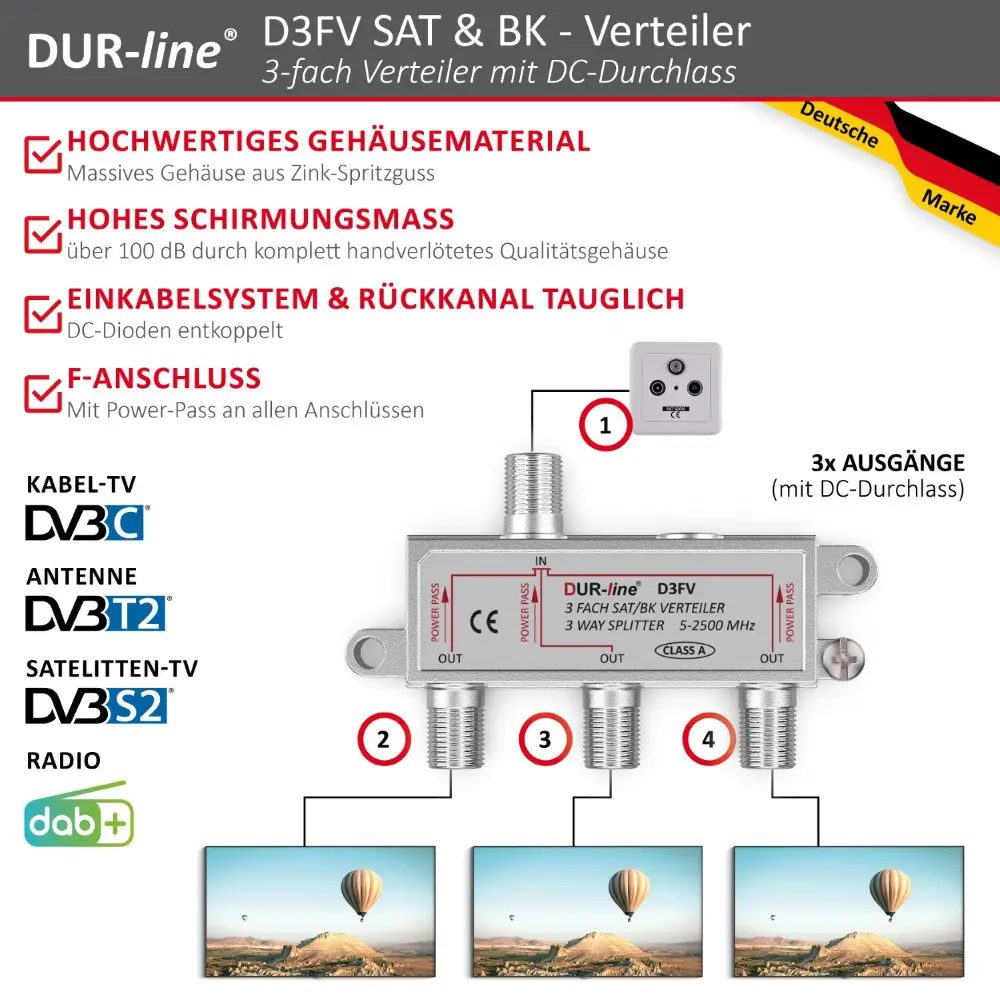

- Störsicher im Mobilfunkumfeld – Schirmungsmaß über 100 dB durch das vollständig verlötete Gehäuse
- Hält beim Endkunden auf Dauer – Gehäuse aus Zink-Druckguss, die F-Buchsen sitzen auch nach Jahren fest

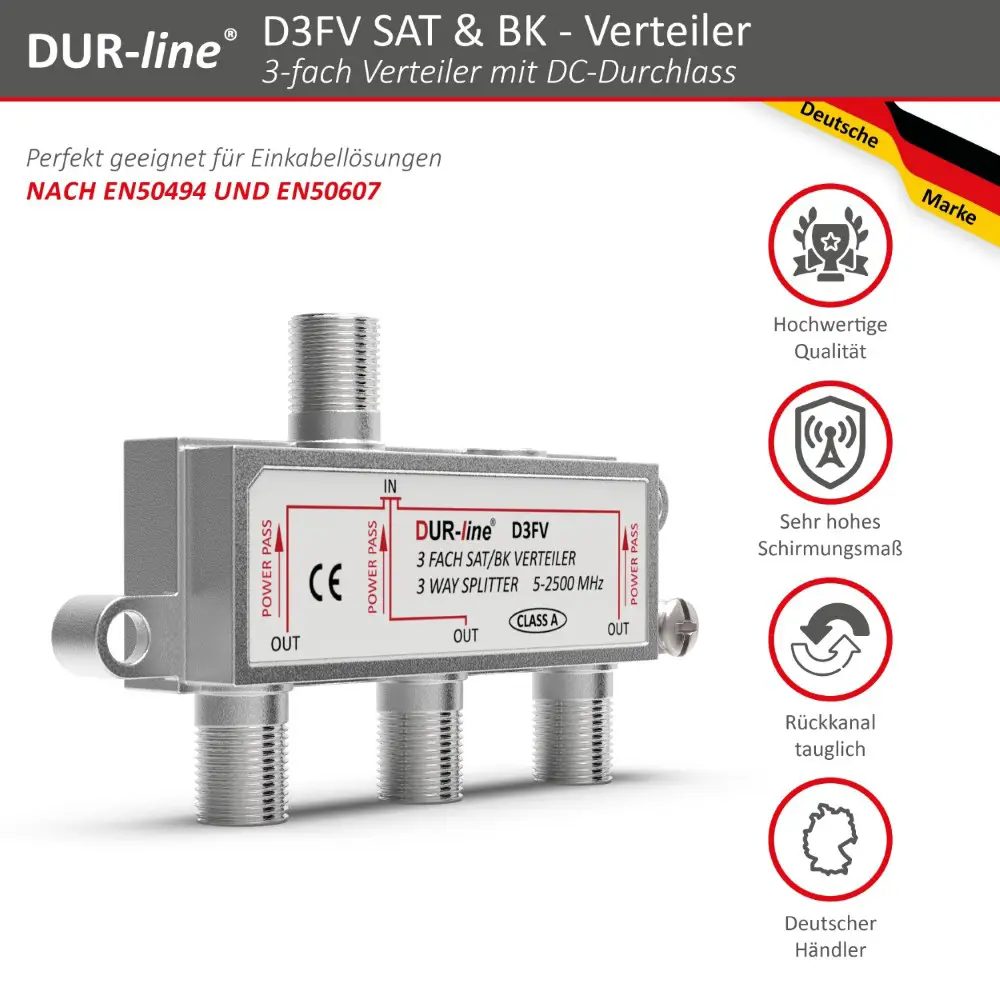

- Passt in Unicable- und Kabelnetze – DC-Durchlass an allen drei Ausgängen, diodenentkoppelt, rückkanaltauglich 5–65 MHz
- Schnell montiert und geerdet – Laschen zum Verschrauben und Klemme für Erdleiter bis 4 mm² direkt am Gehäuse
- Direkt vom Hersteller – Pegel- und Planungsfragen klären Sie direkt mit uns, ohne Zwischenhändler
Produktinformationen "DUR-line D3FV - SAT/BK-Verteiler"

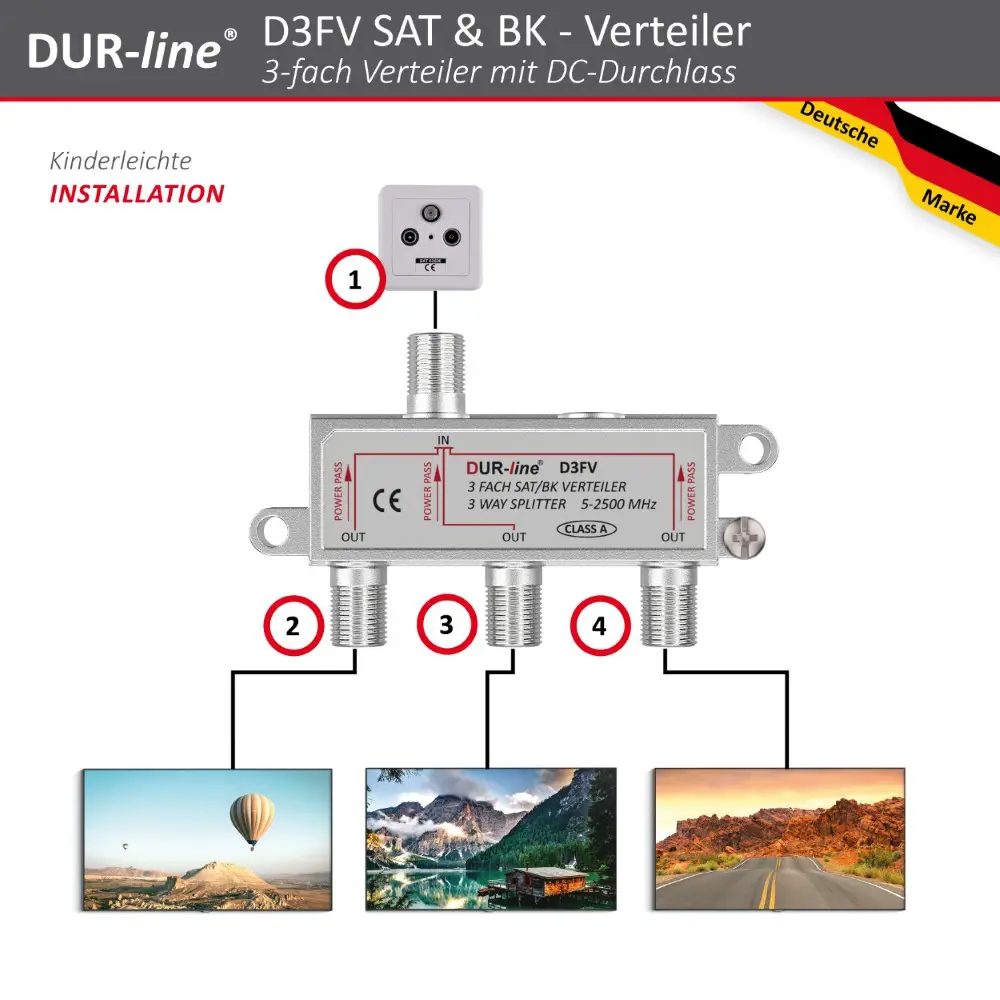

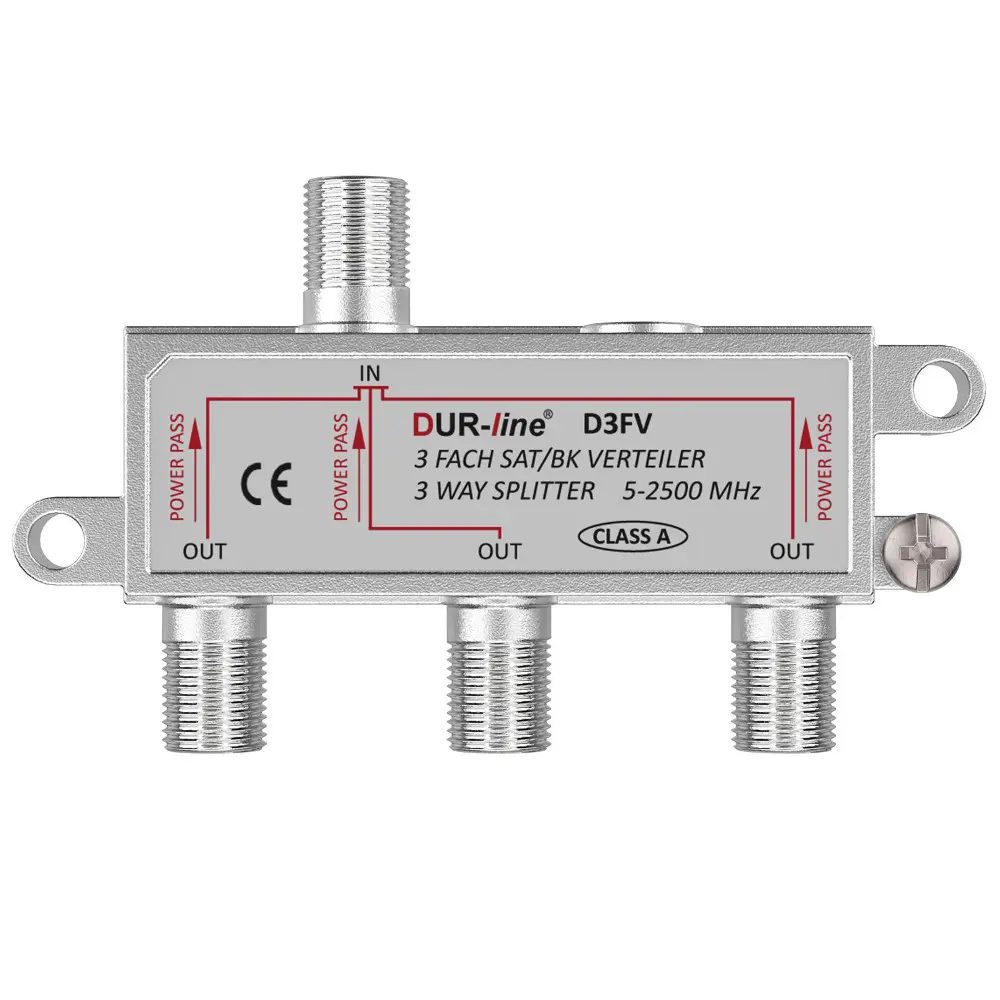

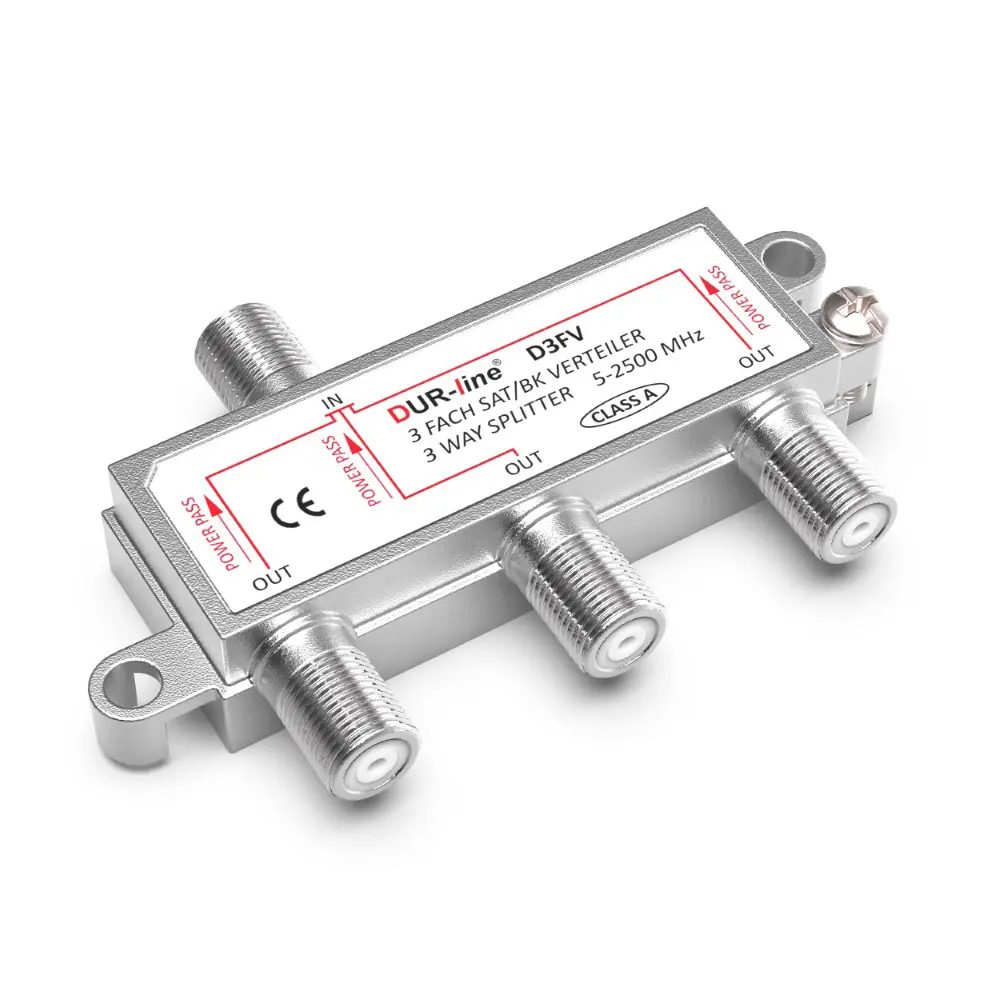

Der DUR-line D3FV teilt eine Antennenleitung auf drei Anschlüsse auf, etwa Wohnzimmer, Schlafzimmer und Küche oder Fernseher, Radio und Zweitgerät. Bei 7,5 dB Verteildämpfung deckt er von 5 bis 2500 MHz Kabel, Terrestrik und Sat gemeinsam ab.
Planung im Verteilnetz
Für genau drei Anschlüsse ist der Dreifach-Verteiler die sauberere Lösung als ein Vierfach-Verteiler mit freiem Ausgang. Er nimmt der Leitung 1,6 dB weniger weg und lässt keinen offenen Anschluss zurück, der einen 75-Ohm-Abschlusswiderstand braucht.
Technische Daten
| Typ | D3FV, 3-fach Sat-/BK-Verteiler |
| Ausgänge | 3 |
| Verteildämpfung | 7,5 dB |
| Frequenzbereich | 5–2500 MHz |
| Rückkanal | tauglich, 5–65 MHz |
| DC-Durchlass | Power Pass an allen Anschlüssen, über DC-Dioden entkoppelt |
| Schirmungsmaß | über 100 dB |
| Impedanz | 75 Ohm |
| Anschlüsse | F-Buchsen |
| Gehäuse | Zink-Druckguss, komplett verlötet |
| Erdung | Schraubklemme für Leiter bis 4 mm² |
| Montage | Befestigungslaschen zum Anschrauben |
Pegel richtig planen
Am Receiver sollten rund 55 bis 65 dB ankommen. Ziehen Sie vom Pegel der Quelle die 7,5 dB des Verteilers ab und je nach Kabeltyp etwa 0,2 dB pro Meter im Sat-Band. Fehlt Reserve, setzen Sie einen Inlineverstärker dicht hinter LNB, Multischalter oder Kopfstation, wo das Signal noch sauber ist.
Einsatz und Planung

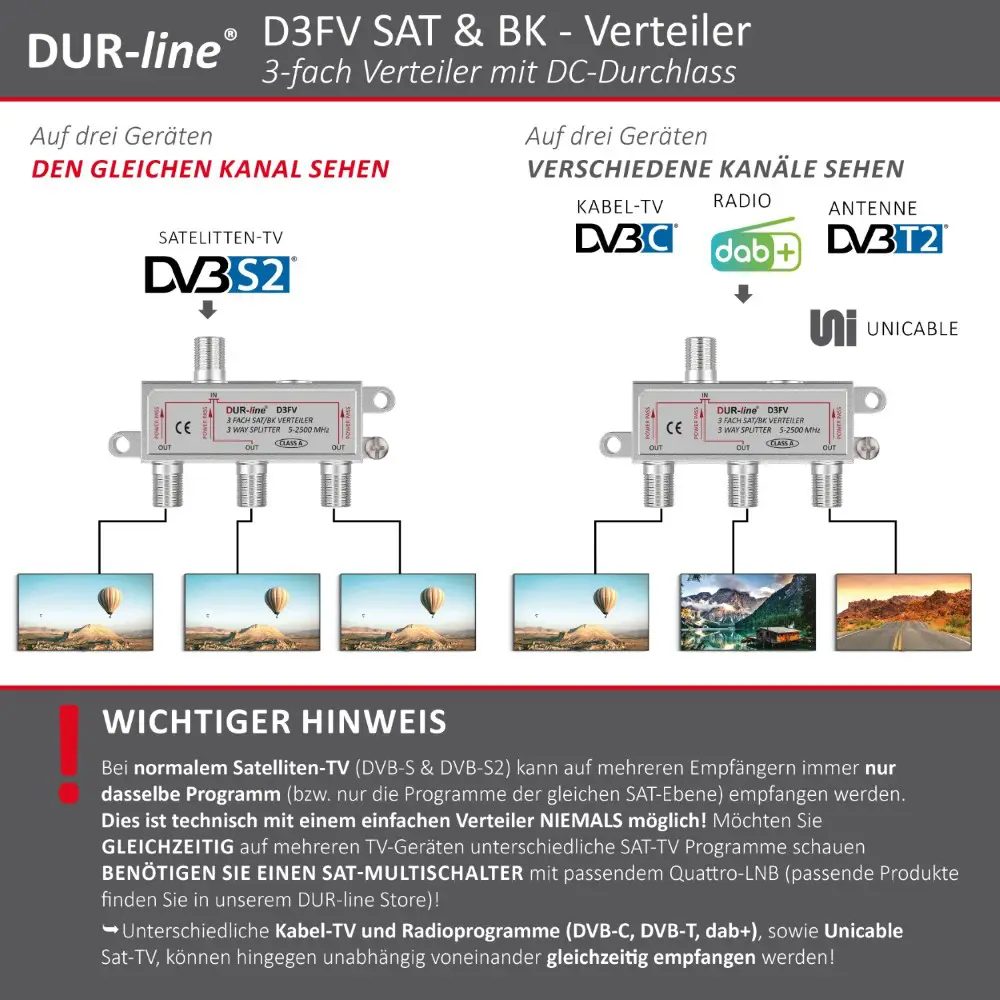

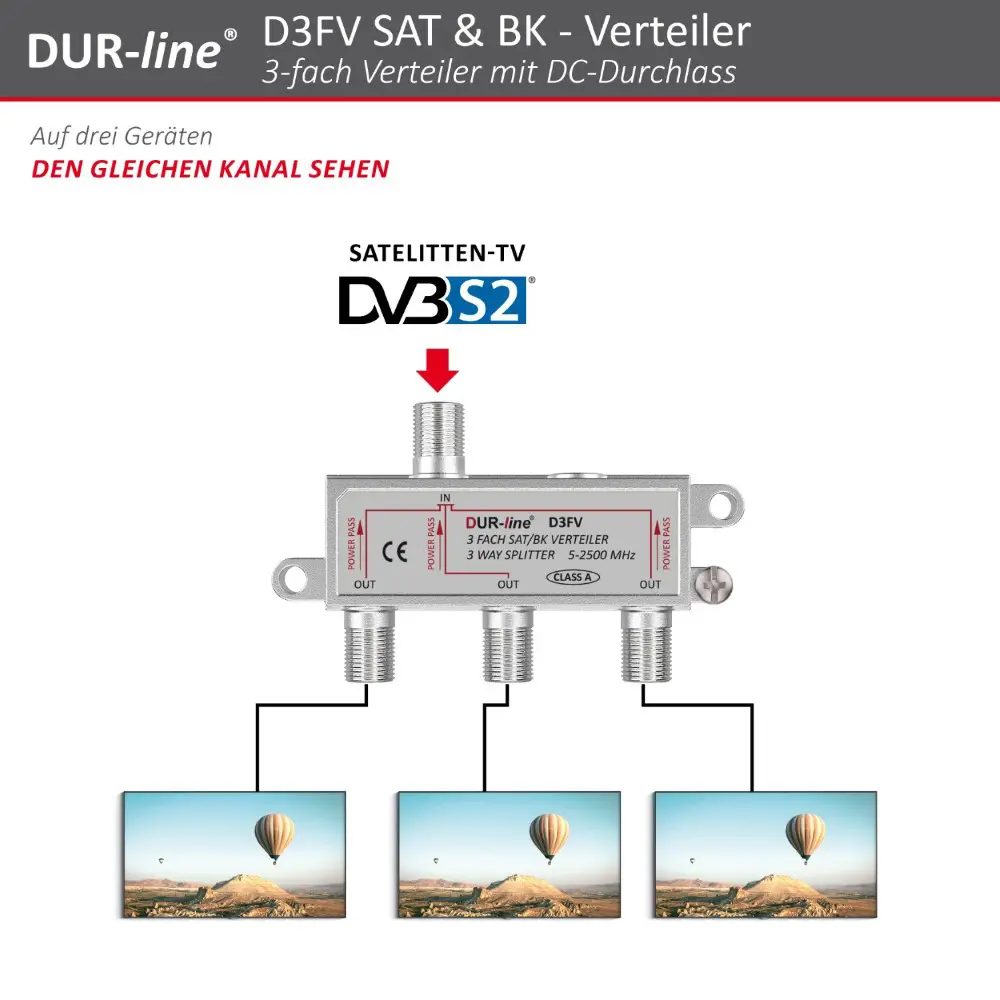

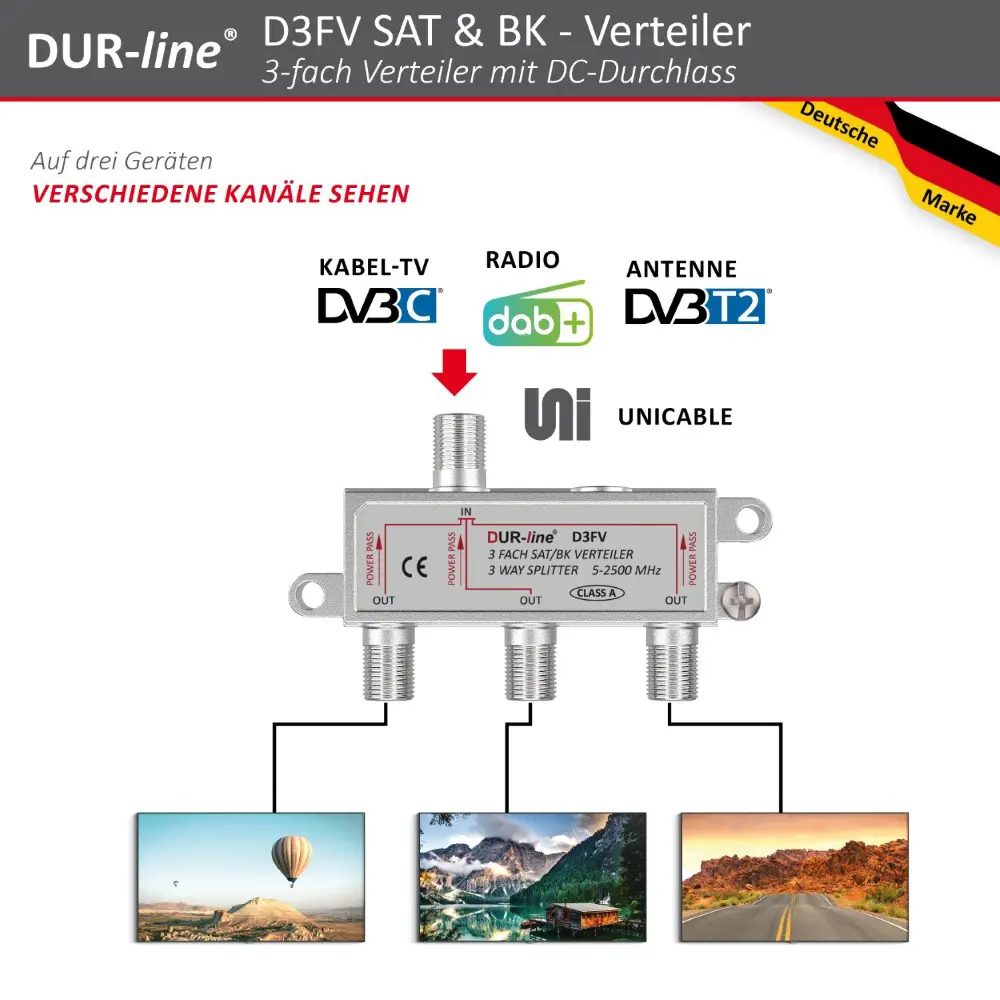

Im Kabelnetz, bei DVB-T/T2, UKW und DAB+ liegt auf der Leitung dasselbe Signal, der DFV gibt es an alle drei Anschlüsse weiter. Ebenso in der Einkabelanlage nach Unicable, in der alle Teilnehmer gemeinsam an einer Ableitung hängen. In der klassischen Sat-Anlage bekommt jeder Receiver seine eigene Leitung vom Quad-LNB oder Multischalter.
Die übrigen DFV-Größen, Abzweiger und Abschlusswiderstände finden Sie in der Kategorie Verteiler & Abzweiger.
| Verteiler | 3-fach |
|---|---|
| Abmessungen (L × B × H) | 90 × 55 × 16 mm |
| Gewicht | 58 g |
