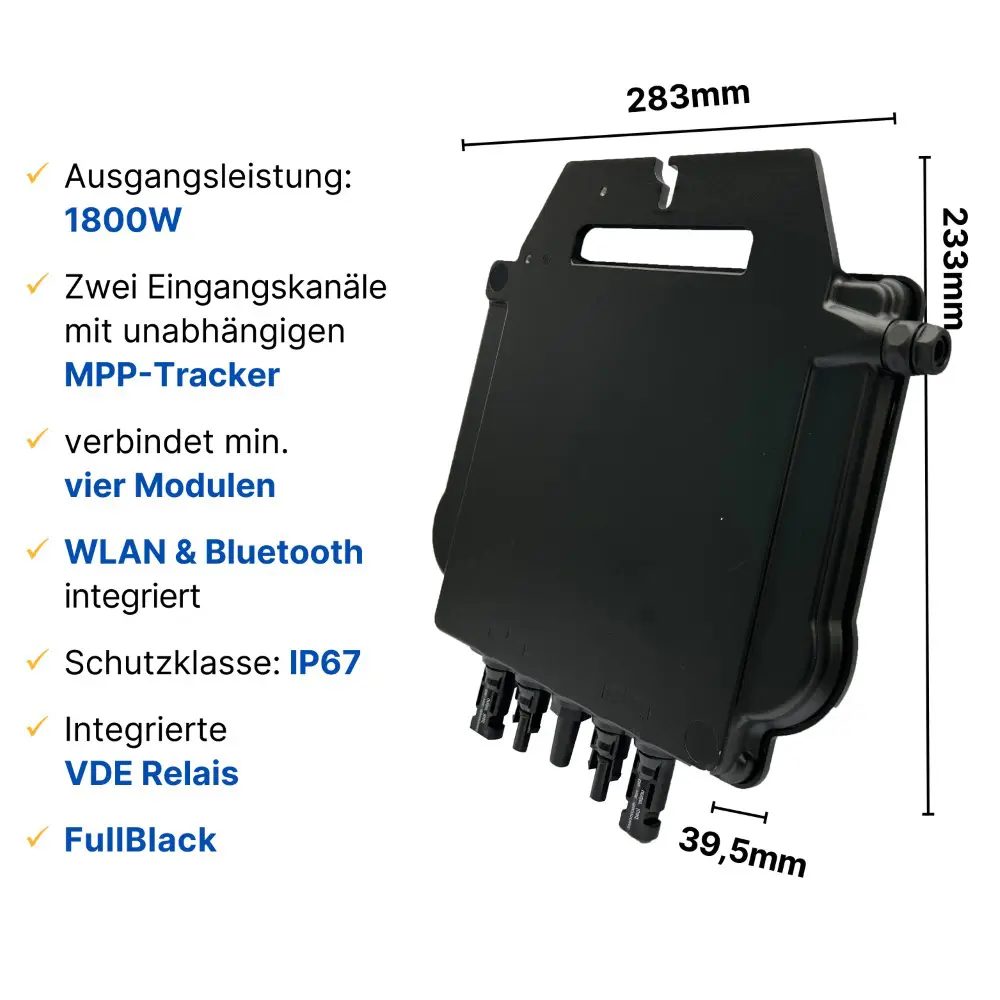

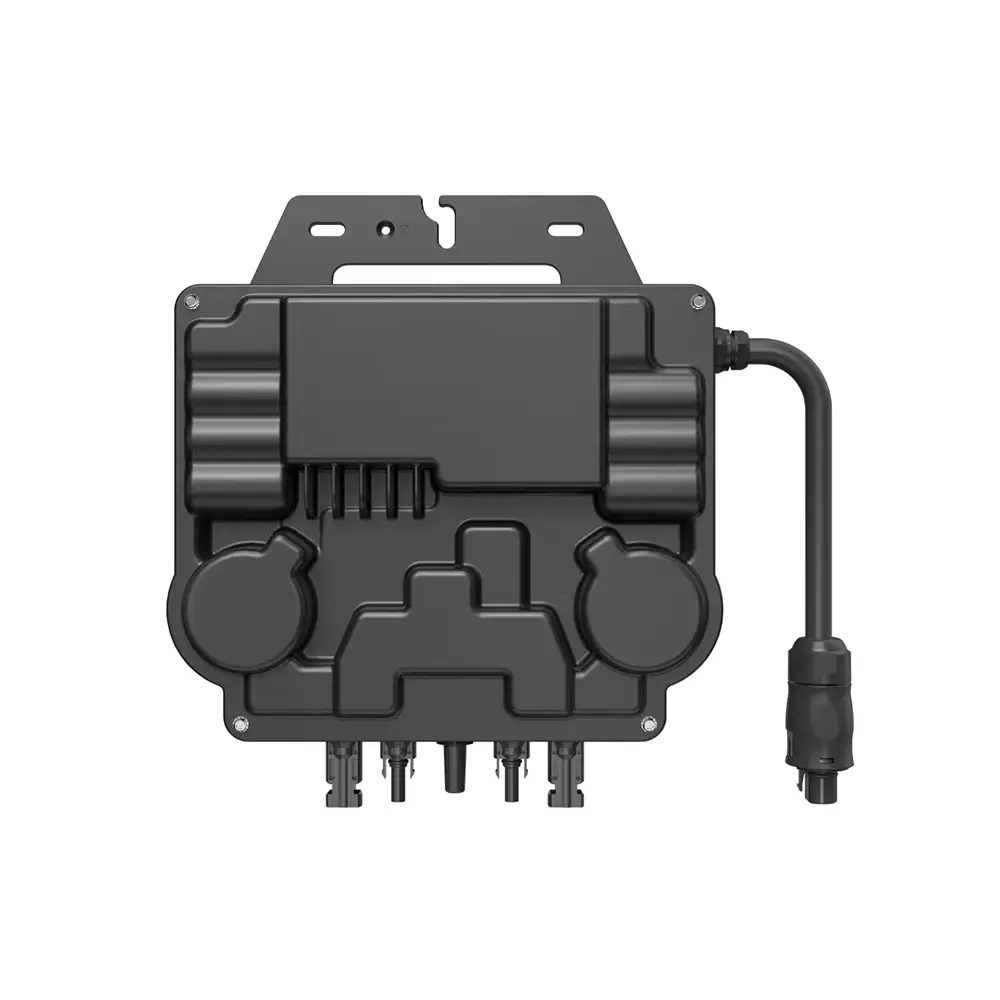

APSystems A-EZ1D 1800 Watt - PV Mikro-Wechselrichter

Produktbeschreibung Jolywood JW-HD108N-R2 500 W – NIWA Black, bifazial, Glas-Glas, Full Black Das Jolywood JW-HD108N-R2 aus der NIWA Black Serie ist ein bifaziales Glas-Glas-Modul im Full-Black-Design mit 500 Wp Nennleistung. Seine 108 N-Type-TOPCon-Halbzellen (J-TOPCon) erreichen einen Modulwirkungsgrad von 22,5 %. Dank einer Bifazialität von 80 % nutzt das Modul auch das auf die Rückseite fallende Licht und liefert je nach Untergrund und Montageart zusätzlichen Ertrag. Der niedrige Temperaturkoeffizient von −0,28 %/°C hält die Leistungsverluste an heißen Tagen gering, und die N-Type-Zellen begrenzen die lichtinduzierte Degradation (LID). Das Doppelglas aus 2 × 2,0 mm Glas und der schwarz eloxierte Aluminiumrahmen sind auf Lasten bis 5400 Pa (Vorderseite) und 2400 Pa (Rückseite) ausgelegt. Das Modul ist zudem auf Salznebel- und Ammoniakbeständigkeit geprüft (IEC 61701 / 62716) und eignet sich damit auch für küstennahe und landwirtschaftliche Standorte. Mit 1960 × 1134 × 30 mm und 27,3 kg passt es auf Wohnhausdächer ebenso wie in Gewerbe- und Freiflächenanlagen mit bis zu 1500 V Systemspannung. Jolywood gewährt 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie (mindestens 87,4 % im 30. Jahr). Technische Daten (500W-Variante) Elektrische Daten (STC)Nennleistung (Pmax)500 WLeistungstoleranz0 bis +3 %Spannung im MPP (Vmp)33,50 VStrom im MPP (Imp)14,92 ALeerlaufspannung (Voc)39,03 VKurzschlussstrom (Isc)15,78 AModulwirkungsgrad22,5 %Bifazialität80 % (±5)TemperaturverhaltenTemperaturkoeffizient Pmax−0,28 %/°CTemperaturkoeffizient Voc−0,25 %/°CTemperaturkoeffizient Isc+0,045 %/°CBetriebstemperatur−40 °C bis +85 °CBetriebsbedingungenMax. Systemspannung1500 V DC (IEC)Max. Rückstromsicherung35 AMechanische Belastbarkeit5400 Pa vorn / 2400 Pa hintenMechanische DatenZelltypN-Type TOPCon, 108 HalbzellenAbmessungen1960 × 1134 × 30 mmGewicht27,3 kgGlas (vorn/hinten)2,0 mm / 2,0 mmRahmenEloxiertes Aluminium, schwarzAnschlussdoseIP68, 3 Bypass-DiodenKabel4,0 mm², +1300 mm / −1300 mmGarantie und ZertifikateProduktgarantie25 JahreLineare Leistungsgarantie30 Jahre (87,4 % im 30. Jahr)NormenIEC 61215 / 61730 / 61701 / 62716

JA Solar JAM54D41-455/LB – n-Type Doppelglas-Bifazialmodul, 455 W, Full Black Das JAM54D41-455/LB aus der Modulreihe DEEP BLUE 4.0 Pro ist ein bifaziales Doppelglasmodul in durchgehend schwarzer Optik (schwarzer Rahmen, schwarze Rückseite), das sich durch sein zurückhaltendes Erscheinungsbild besonders für Dachanlagen im Wohnbereich eignet, darüber hinaus aber auch für gewerbliche Aufdach- und Freiflächenanwendungen vorgesehen ist. Bei Abmessungen von 1762 × 1134 × 30 mm und einem Gewicht von 22 kg arbeitet das Modul mit 108 monokristallinen Halbzellen in n-Type-Technologie. Der Zellwirkungsgrad liegt nach Herstellerangabe bei bis zu 26 %; der Modulwirkungsgrad dieser Leistungsklasse beträgt 22,8 %. Als bifaziales Modul nimmt das JAM54D41-455/LB zusätzlich Licht über die Rückseite auf. Die Bifazialität gibt der Hersteller mit 80 % ± 10 % an. Bei einem rückseitigen Einstrahlungsanteil von 10 % weist das Datenblatt eine Leistung von 491 W bei einem Kurzschlussstrom von 15,57 A und einem MPP-Strom von 14,74 A aus. Ob und in welchem Umfang ein solcher Mehrertrag in der Praxis erreicht wird, hängt maßgeblich von Aufständerung, Montagehöhe, Albedo des Untergrunds und Verschattungssituation ab und kann daher nicht allgemein zugesichert werden. Mechanisch ist das Modul als Doppelglaslaminat mit 1,6 mm Frontglas und 1,6 mm Rückseitenglas aufgebaut. Die zulässige Maximalbelastung beträgt 5400 Pa auf der Vorder- und 2400 Pa auf der Rückseite. Die Anschlussdose ist nach IP68 ausgeführt und mit drei Bypass-Dioden bestückt; als Steckverbinder kommen QC 4.10-351 bzw. MC4-EVO2A zum Einsatz, der Leitungsquerschnitt beträgt 4 mm².  Technische Daten JA Solar JAM54D41-455/LB – Herstellerangaben laut Datenblatt (Version Global-EN-20250928C) Allgemein HerstellerJA Solar TypbezeichnungJAM54D41-455/LB ProduktreiheDEEP BLUE 4.0 Pro Modultypn-Type Doppelglas-Bifazialmodul, Full Black ZelltypMonokristallin, n-Bycium+, 16BB, MBB-Halbzellen Anzahl Zellen108 (6 × 18) Elektrische Werte bei STC (1000 W/m², 25 °C, AM 1.5G) Nennleistung (Pmax)455 W Leerlaufspannung (Voc)40,50 V MPP-Spannung (Vmp)33,33 V Kurzschlussstrom (Isc)14,42 A MPP-Strom (Imp)13,65 A Modulwirkungsgrad22,8 % Zellwirkungsgradbis zu 26 % Leistungstoleranz0 bis +3 % Elektrische Werte bei 10 % rückseitigem Einstrahlungsanteil Leistung (Pmax)491 W Leerlaufspannung (Voc)40,50 V MPP-Spannung (Vmp)33,33 V Kurzschlussstrom (Isc)15,57 A MPP-Strom (Imp)14,74 A Bifazialität80 % ± 10 % Temperaturverhalten Temperaturkoeffizient Pmax (γ_Pmp)−0,290 %/°C Temperaturkoeffizient Voc (β_Voc)−0,250 %/°C Temperaturkoeffizient Isc (α_Isc)+0,045 %/°C NOCT45 °C ± 2 °C Mechanischer Aufbau Abmessungen (L × B × H)1762 ± 2 mm × 1134 ± 2 mm × 30 ± 1 mm Gewicht22 kg Frontglas / Rückseitenglas1,6 mm / 1,6 mm AnschlussdoseIP68, 3 Bypass-Dioden SteckverbinderQC 4.10-351 / MC4-EVO2A Leitungsquerschnitt4 mm² (IEC), 12 AWG (UL) Kabellänge inkl. SteckerHochformat: 400 mm (+) / 200 mm (−); Querformat: 1200 mm (+) / 1200 mm (−) Verpackungseinheit36 Stück je Palette Betriebsbedingungen Maximale Systemspannung1500 V DC Betriebstemperaturbereich−40 °C bis +85 °C Maximale Sicherungsgröße30 A Maximale Flächenlast Vorderseite5400 Pa Maximale Flächenlast Rückseite2400 Pa SchutzklasseKlasse II BrandverhaltenUL Type 38 / Class C Zertifizierung und Garantie ProduktzertifikateIEC 61215, IEC 61730, UL 61215, UL 61730 Managementsysteme des HerstellersISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941:2019 Herstellergarantie Produkt25 Jahre Herstellergarantie Leistung30 Jahre linear Die genannten elektrischen Werte sind Datenblattangaben des Herstellers unter Standardtestbedingungen. Sie dienen dem Vergleich verschiedener Modultypen und stellen keine Eigenschaftszusicherung für das einzelne gelieferte Modul dar; abweichende Werte im Rahmen der angegebenen Toleranzen sind zulässig. Änderungen der technischen Spezifikationen durch den Hersteller bleiben vorbehalten.

Anschluss-Kabel für Wechselrichter: Gummikabel aus Kautschuk mit Schutzkontaktstecker  Fertig konfektioniert für den Deye SUN-600/800  Mikro-Wechselrichter Betteri BC01 Stecker IP44: Staub und spritzwassergeschützt 230V, 16A Öl-, UV- sowie ozonbeständig Spritzwassergeschützter Schutzkontaktstecker
