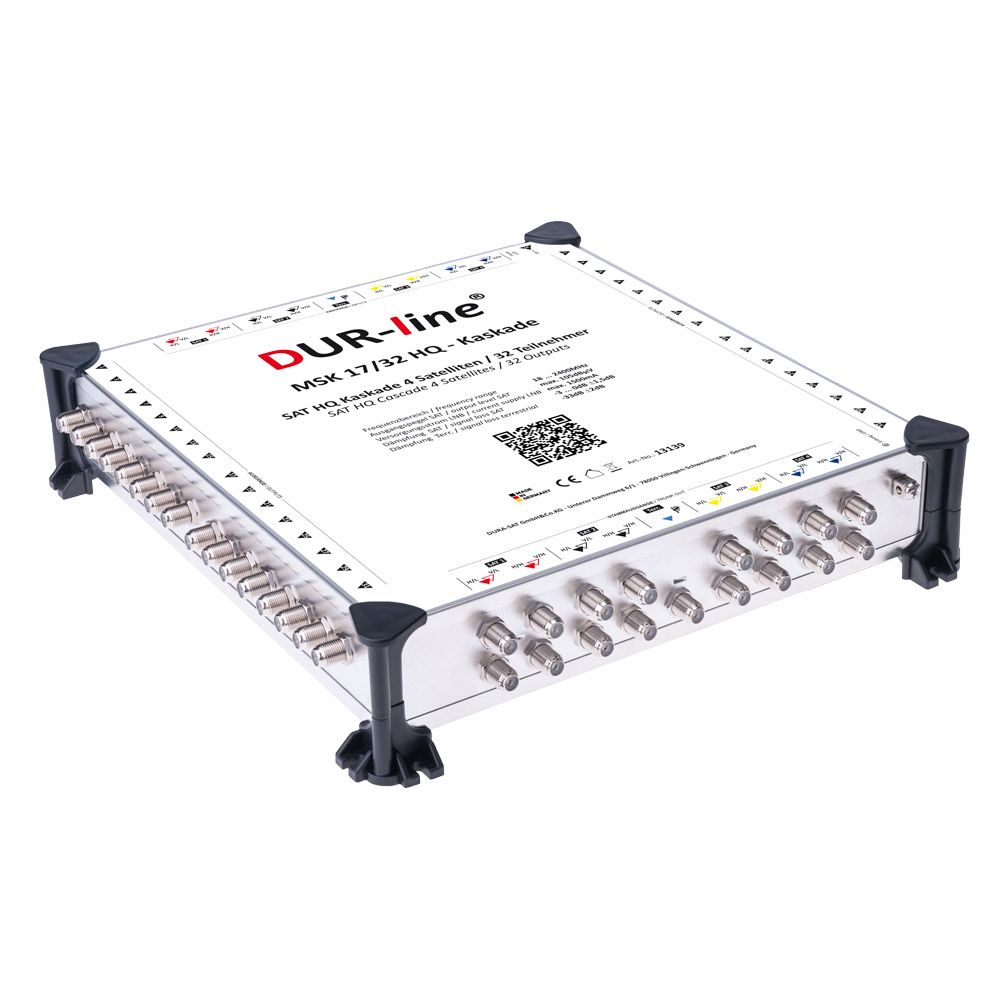

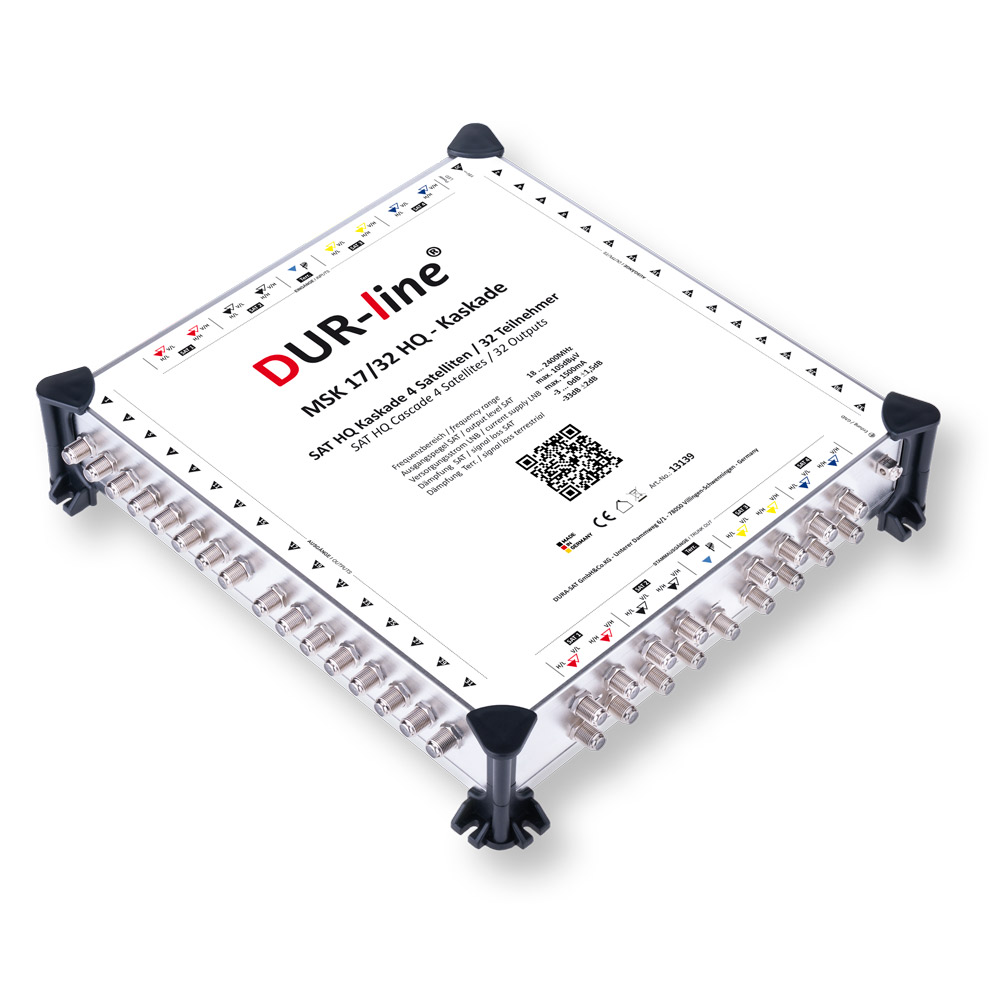

DUR-line MSK 17/32 HQ - Kaskade

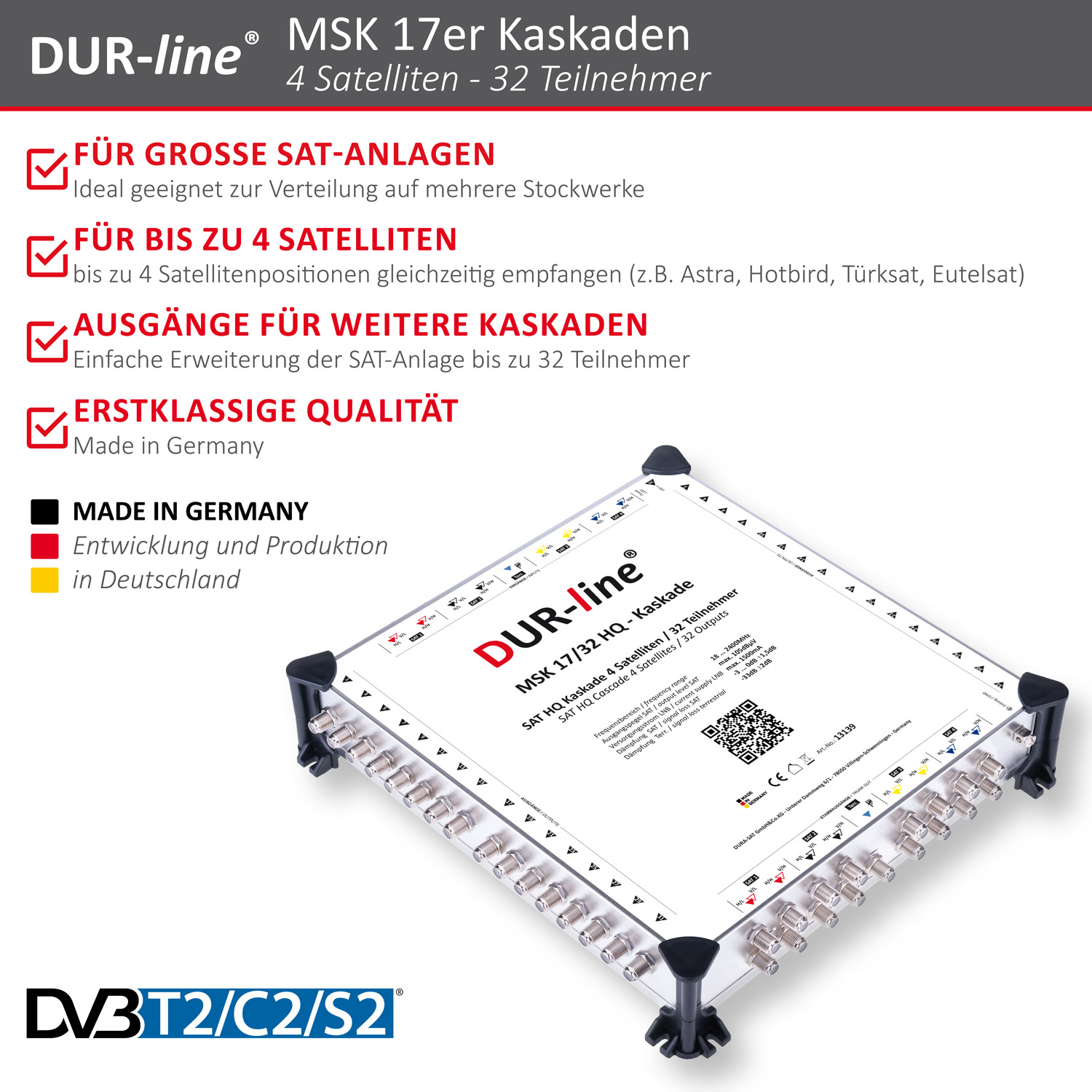

- 32 Dosen pro Baustein – die größte Stufe, ersetzt mehrere kleine Bausteine
- Vier Satelliten per DiSEqC – Astra, Hotbird, Türksat und Eutelsat über vier Quattro-LNBs, 16 Sat-Eingänge
- Nachrüsten ohne Umbau – Stammausgänge mit 16 × Sat und 1 × terrestrisch, der nächste Baustein hängt einfach dahinter
- Einzeln als Multischalter – mit Netzteil auch ohne weitere Bausteine voll einsatzfähig
- Ein Netzteil je Reihe – ein NT 15-3300 F versorgt die ganze Kette, alternativ Fernspeisung über die Sat-Linien
- Pegel für lange Leitungen – max. 102 dBµV Ausgangspegel, typ. 30 dB Entkopplung
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MSK 17/32 HQ - Kaskade"
Mit der DUR-line MSK 17/32 HQ erschließen Sie die größte Stufe, ersetzt mehrere kleine Bausteine und lassen die Anlage zugleich offen für den nächsten Ausbau. Der Baustein verteilt vier Satelliten, typischerweise Astra, Hotbird, Türksat und Eutelsat, über vier Quattro-LNBs, auf 32 unabhängige Teilnehmerausgänge, jeder Receiver wählt die Position per DiSEqC 1.0.
Erweiterung der Anlage
Über die Stammausgänge laufen alle 16 Sat-Ebenen und die Terrestrik unverändert weiter, für das nächste Geschoss setzen Sie einen weiteren Baustein der 17er-Reihe dahinter. Freie Stammausgänge am Ende der Kette bekommen DC-entkoppelte 75-Ohm-Abschlüsse. Wird nur ein Baustein gebraucht, arbeitet er mit dem passenden Netzteil als eigenständiger Multischalter.
Technische Daten
| Typ | MSK 17/32 HQ (Art. 13139) |
| Satellitenpositionen | 4 |
| Eingänge | 16 × Sat und 1 × terrestrisch |
| Stammausgänge | 16 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 32 |
| Geeignete LNB | 4 × Quattro-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 18–862 MHz |
| Schaltkriterien | 14/18 V, 0/22 kHz, DiSEqC 1.0 |
| Entkopplung Sat, terrestrisch, H/V | typ. 30 dB |
| Rückflussdämpfung | typ. 10 dB |
| Max. Eingangspegel Sat | 95 dBµV |
| Max. Ausgangspegel Sat | 102 dBµV (IMD3 35 dB) |
| Betriebstemperatur | −20 °C bis +50 °C |
| Passendes Netzteil | DUR-line NT 15-3300 F (Art. 13143), nicht im Lieferumfang |
Gefertigt in Deutschland, Support direkt vom Hersteller. Netzteil NT 15-3300 F und MSV-Linienverstärker der 17er-Reihe sind auf diese Kaskade abgestimmt. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 4 |
|---|---|
| Teilnehmer | 32 |
| Verteilprinzip | Direktanschluss (Legacy), Kaskadierbar |
