DUR-line MS 5/8 Blue ECO – Multischalter
- Acht Dosen ohne Steckdose – drei Wohnungen mit je zwei Anschlüssen plus zwei freie Plätze, gespeist von den Receivern
- Ein Quattro-LNB genügt – alle 8 Dosen bekommen die vier Ebenen, typischerweise von Astra 19,2° Ost
- Strombudget planbar – 43 mA Eigenbedarf am Quattro-LNB, 53 mA am Quad-LNB mit 22-kHz-Generator

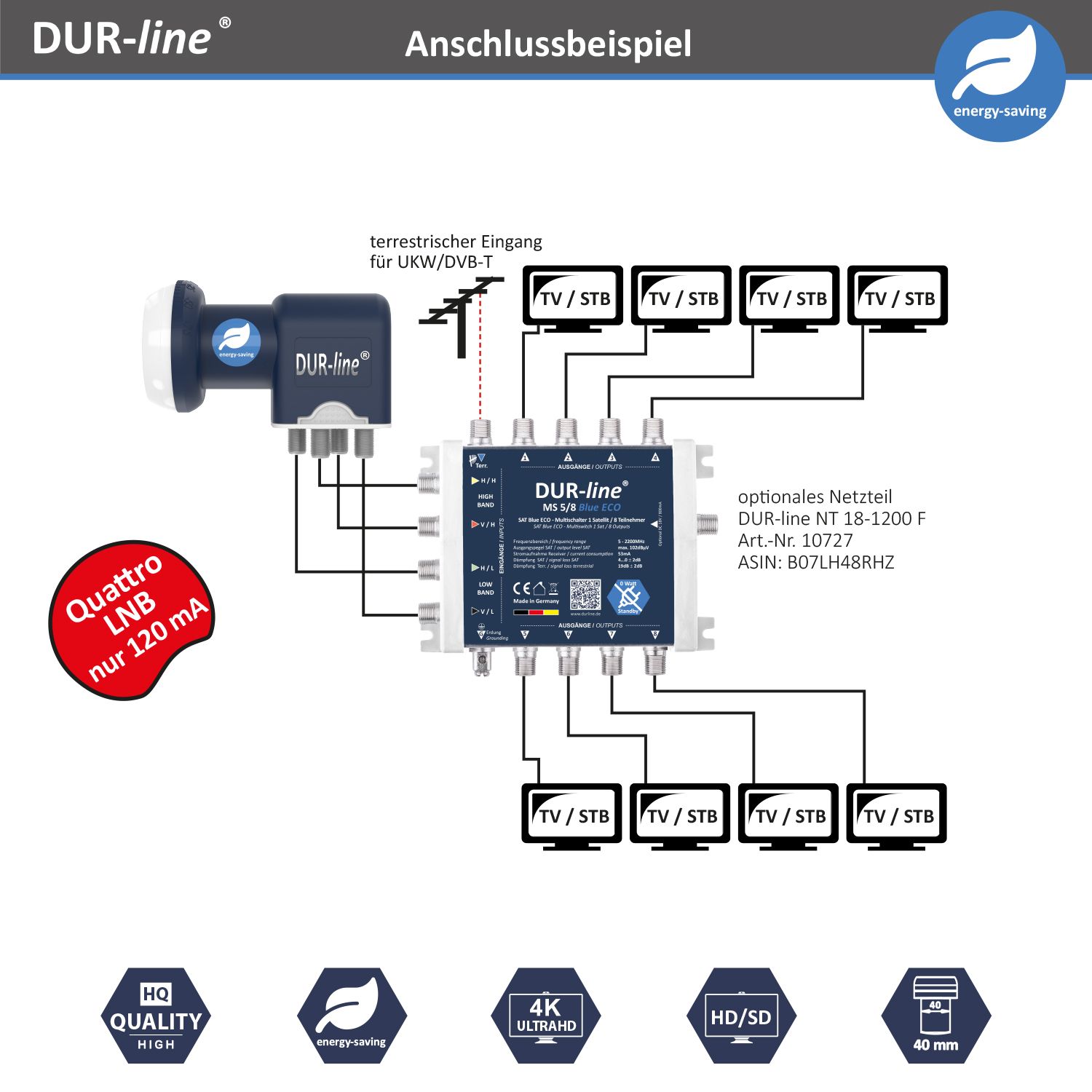

- Kein 230-V-Anschluss nötig – keine Steckdose am Montageort, optional NT 18-1200 F bei sehr langen Leitungen
- DVB-T2 und UKW inklusive – Terrestrik 5 bis 862 MHz an allen 8 Dosen, Rückkanal 5 bis 65 MHz
- Pegel für lange Wege – 4…0 dB ±2 dB Durchgangsdämpfung Sat, 19 dB terrestrisch, max. 101 dBµV
- Dachboden-tauglich – −20 °C bis +70 °C, kurzschlussfestes Druckgussgehäuse mit 135 × 115 × 40 mm
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MS 5/8 Blue ECO – Multischalter "
Mit dem DUR-line MS 5/8 Blue ECO planen Sie 8 Anschlüsse auch dort, wo am Montageort keine Steckdose sitzt: Gespeist wird der Multischalter von den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, liegt sein Verbrauch bei 0 Watt. Acht Ausgänge decken drei Wohnungen mit je zwei Dosen ab und lassen zwei Plätze frei.
Quattro oder Quad
Am Quattro-LNB braucht der MS 5/8 Blue ECO selbst nur 43 mA. Hängt er an einem bereits montierten Quad-LNB, arbeitet sein 22-kHz-Generator mit, dann sind es 53 mA, weil der Schalter dem LNB die gewünschte Ebene selbst mitteilt.

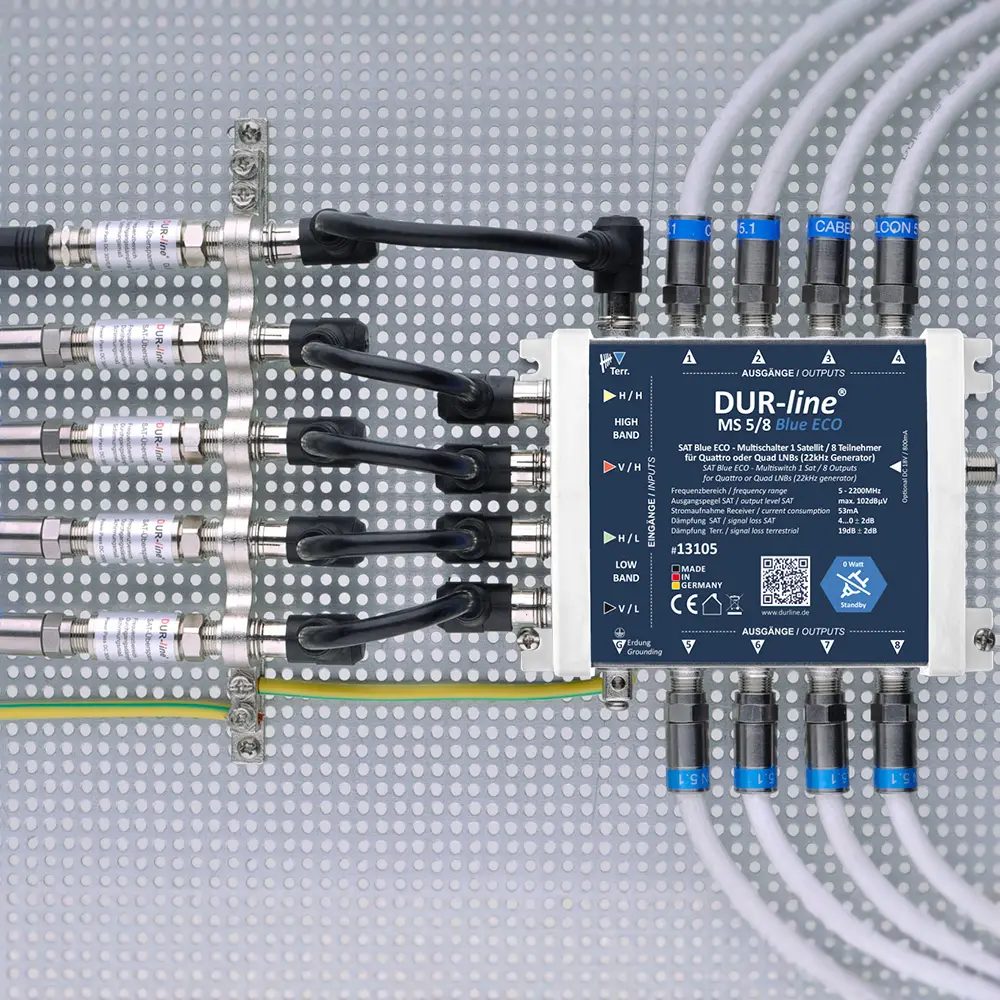

Montage und Praxis
Ohne Steckdose im Dachboden entfällt der Elektroanschluss am Montageort. Übers Jahr gerechnet steht ein Verteiler, der in Ruhe 0 Watt zieht, gegen ein dauerhaft laufendes Netzteil.
Technische Daten
| Typ | MS 5/8 Blue ECO (Art. 13105) |

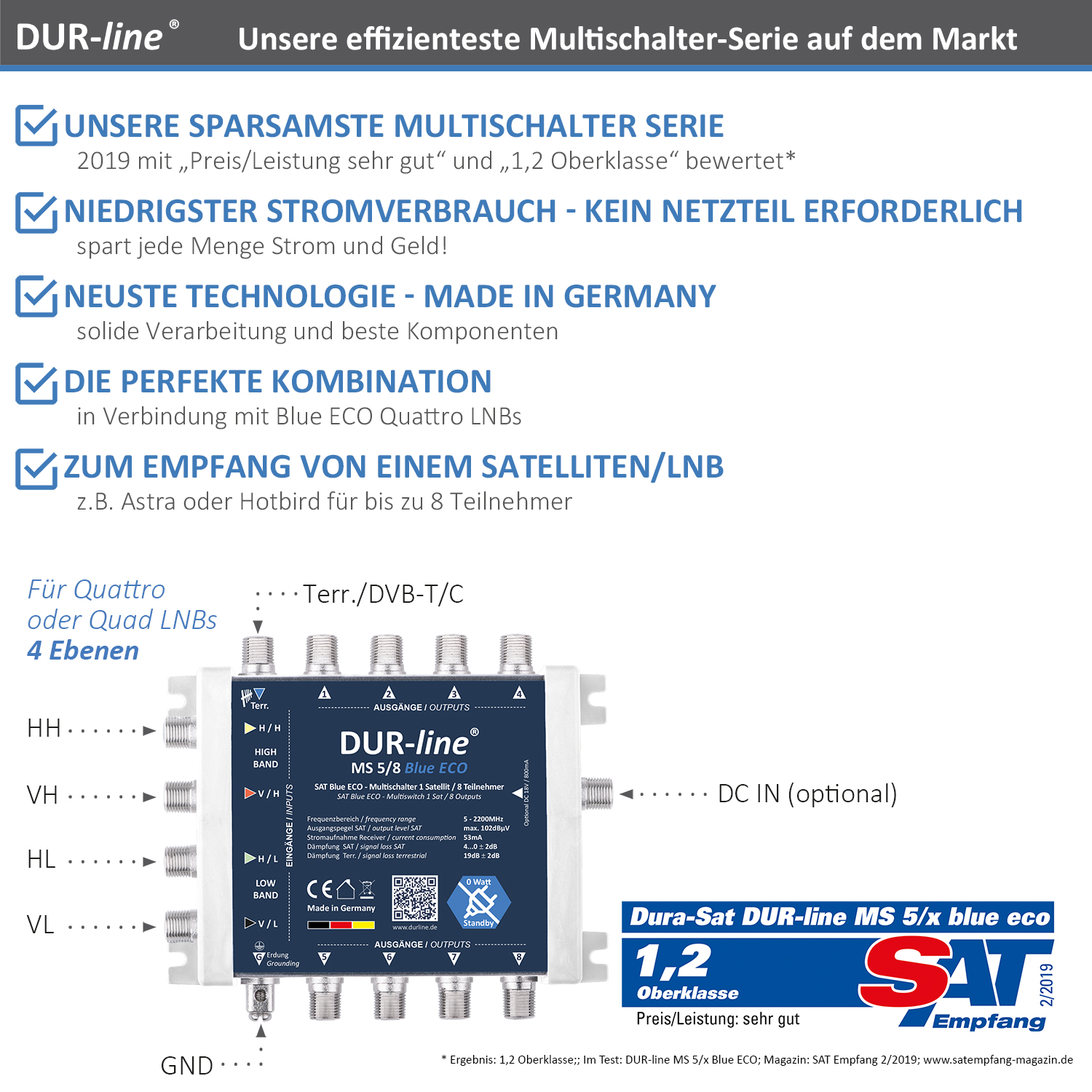

| Eingänge | 4 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 8 |
| Geeignete LNB | Quattro-LNB, über den 22-kHz-Generator auch Quad-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 5–862 MHz, Rückkanal 5–65 MHz |
| Durchgangsdämpfung Sat | 4…0 dB ±2 dB |
| Durchgangsdämpfung terrestrisch | 19 dB ±2 dB |
| Max. Ausgangspegel Sat | 101 dBµV (IMD3 35 dB) |
| Schaltkriterien | 14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) |
| Stromversorgung | über die angeschlossenen Receiver, optional Netzteil 18 V |
| Stromaufnahme | 43 mA am Quattro-LNB, 53 mA am Quad-LNB |
| Standby | 0 Watt |
| Betriebstemperatur | −20 °C bis +70 °C |
| Abmessungen (B × H × T) | 135 × 115 × 40 mm |
| Gehäuse | Druckguss, kurzschlussfest |
Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 8 |
| Serie | MS Blue ECO |
| Verteilprinzip | Direktanschluss (Legacy) |

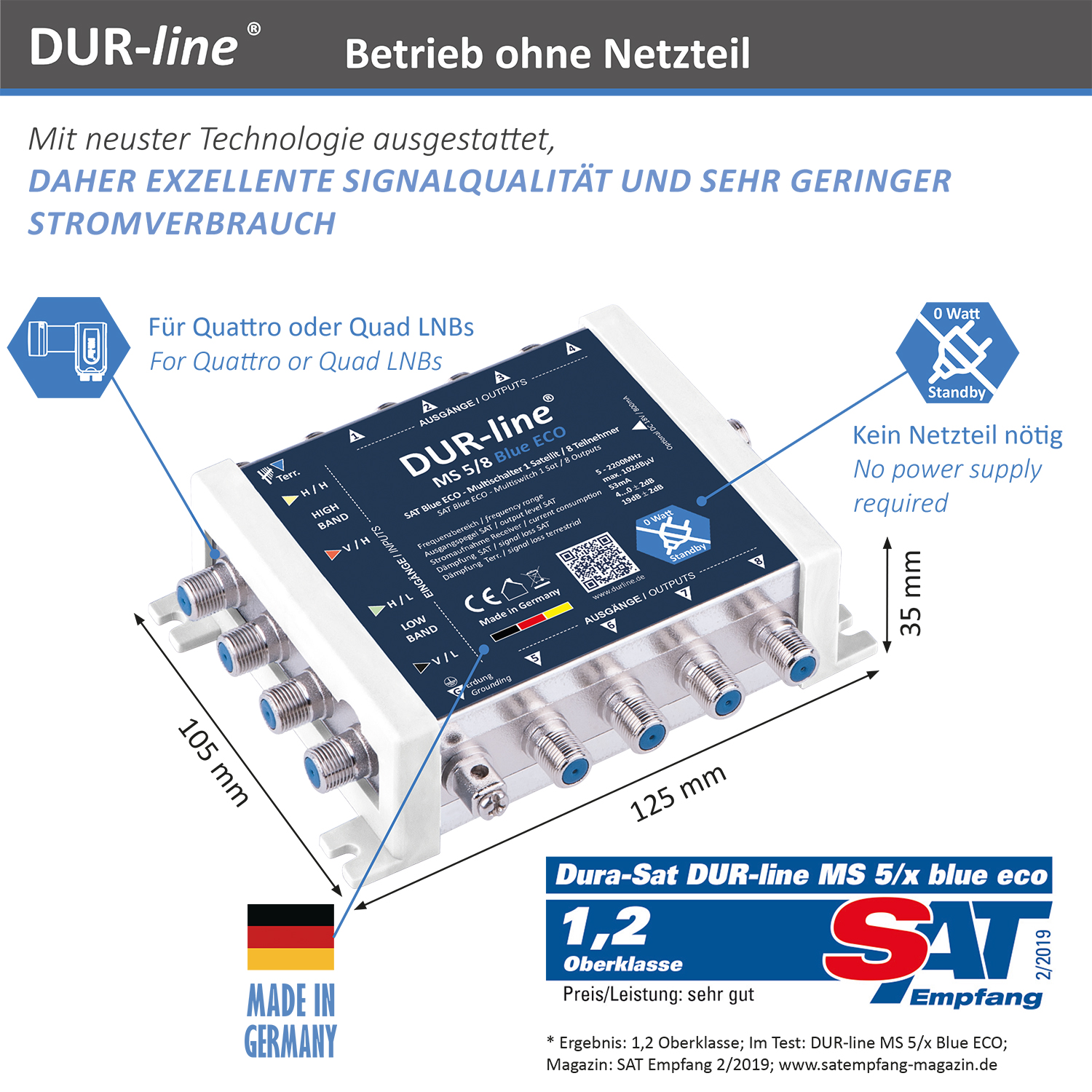

| Abmessungen (L × B × H) | 125 × 105 × 35 mm |
| Gewicht | 310 g |
